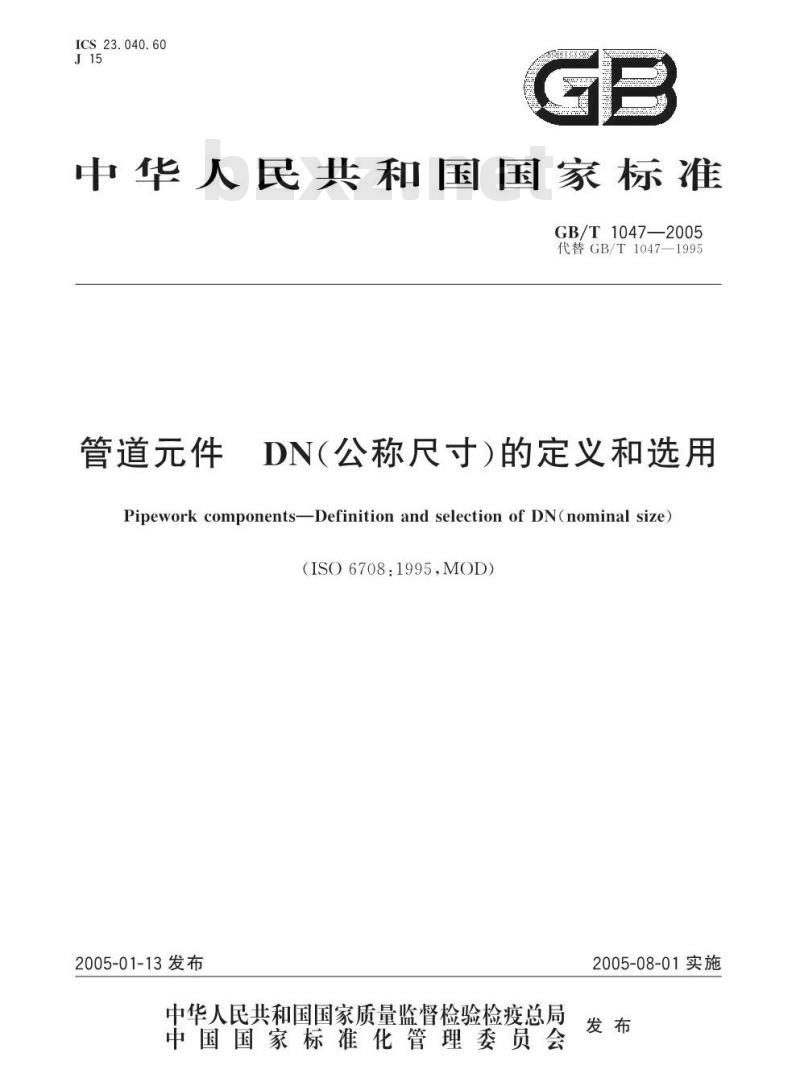

ICS23.040.60

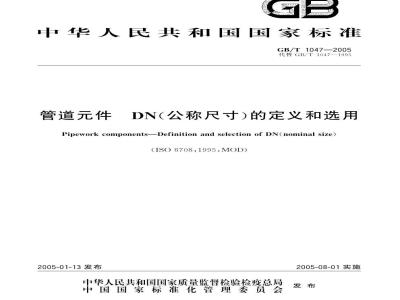

中华人民共和国国家标准
GB/T1047—2005
代替GB/T1047—1995
管道元件
三DN（公称尺寸）的定义和选用Pipework componentsDefinition and selection of DN(nominal size)(ISO6708:1995,MOD)
2005-01-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施

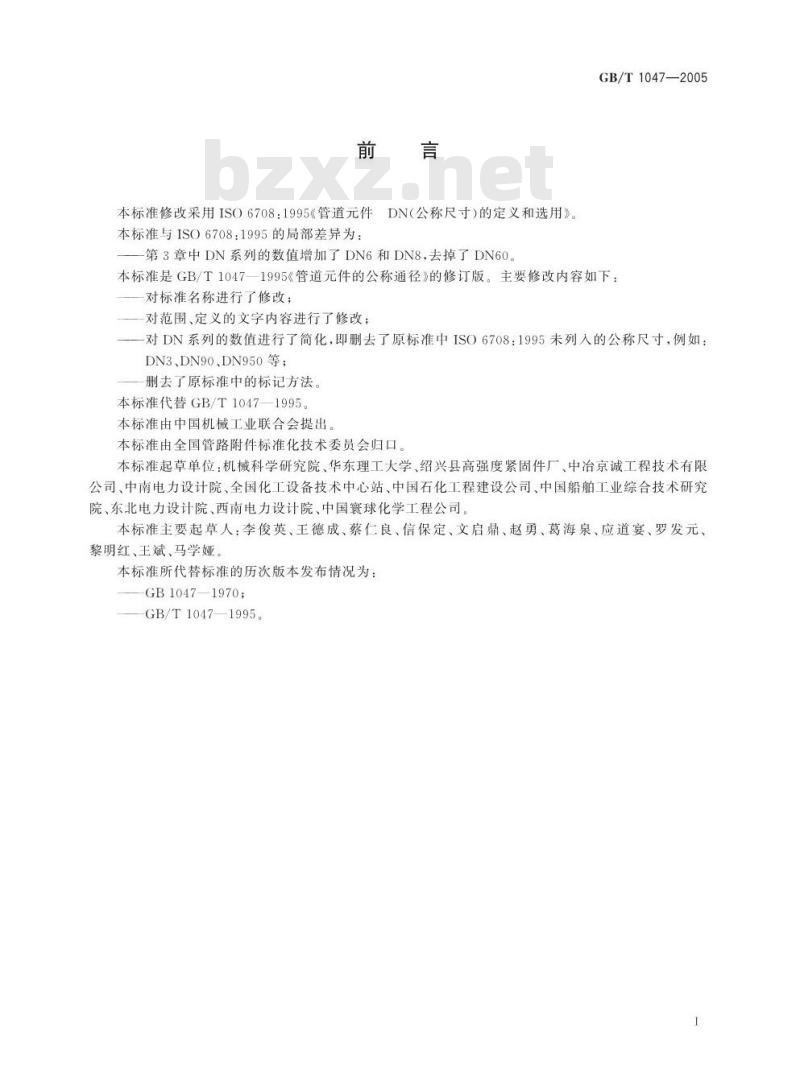

DN(公称尺寸）的定义和选用》。本标准修改采用IS06708：1995《管道元件本标准与ISO6708：1995的局部差异为：第3章中DN系列的数值增加了DN6和DN8，去掉了DN60。GB/T1047—2005
本标准是GB/T1047—1995《管道元件的公称通径》的修订版。主要修改内容如下：对标准名称进行了修改；
对范围、定义的文字内容进行了修改；一对DN系列的数值进行了简化，即删去了原标准中ISO6708：1995未列入的公称尺寸，例如：DN3、DN90、DN950等；
删去了原标准中的标记方法。
本标准代替GB/T1047—1995。
本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准起草单位：机械科学研究院、华东理工大学、绍兴县高强度紧固件厂、中冶京诚工程技术有限公司、中南电力设计院、全国化工设备技术中心站、中国石化工程建设公司、中国船舶工业综合技术研究院、东北电力设计院、西南电力设计院、中国寰球化学工程公司。本标准主要起草人：李俊英、王德成、蔡仁良、信保定、文启鼎、赵勇、葛海泉、应道宴、罗发元、黎明红、王斌、马学娅。
本标准所代替标准的历次版本发布情况为：-GB1047—1970；
GB/T10471995。

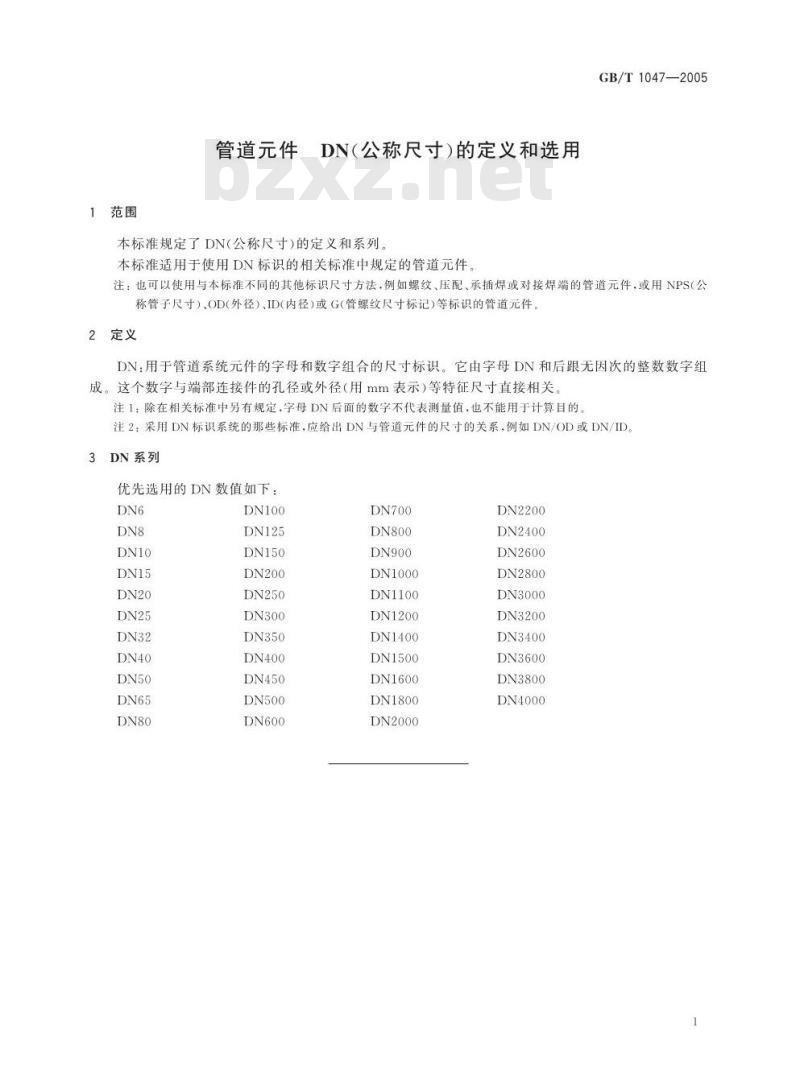

管道元件
DN（公称尺寸）的定义和选用
本标准规定了DN(公称尺寸)的定义和系列。本标准适用于使用DN标识的相关标准中规定的管道元件GB/T1047—2005免费标准bzxz.net
注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊端的管道元件，或用NPS（公称管子尺寸）、OD外径）、ID（内径)或G（管螺纹尺寸标记)等标识的管道元件。2定义
DN：用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（用mm表示）等特征尺寸直接相关。注1：除在相关标准中另有规定，字母DN后面的数字不代表测量值，也不能用于计算目的。注2：采用DN标识系统的那些标准，应给出DN与管道元件的尺寸的关系，例如DN/OD或DN/ID。3DN系列
优先选用的DN数值如下：
DN1000
DN1100
DN1200
DN1400
DN1500
DN1600
DN1800
DN2000
DN2200
DN2400
DN2600
DN2800
DN3000
DN3200
DN3400
DN3600
DN3800
DN4000
