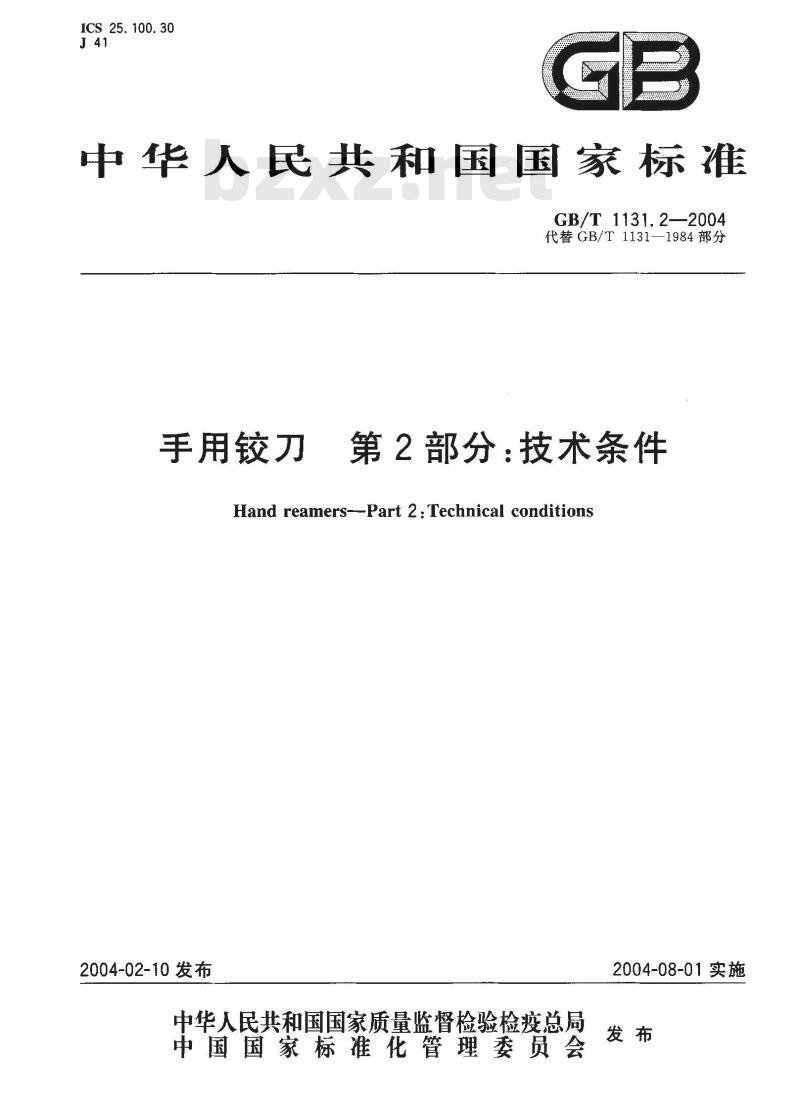

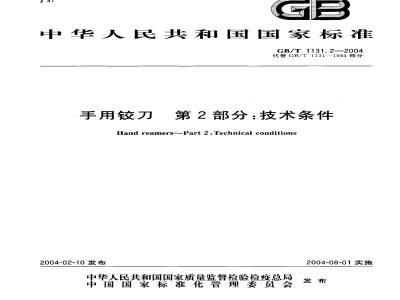

ICS 25. 100. 30
中华人民共和国国家标准
GB/T 1131.2—2004
代替GB/T1131—1984部分
手用铰刀
第2部分：技术条件
Hand reamers--Part 2: Technical conditions2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

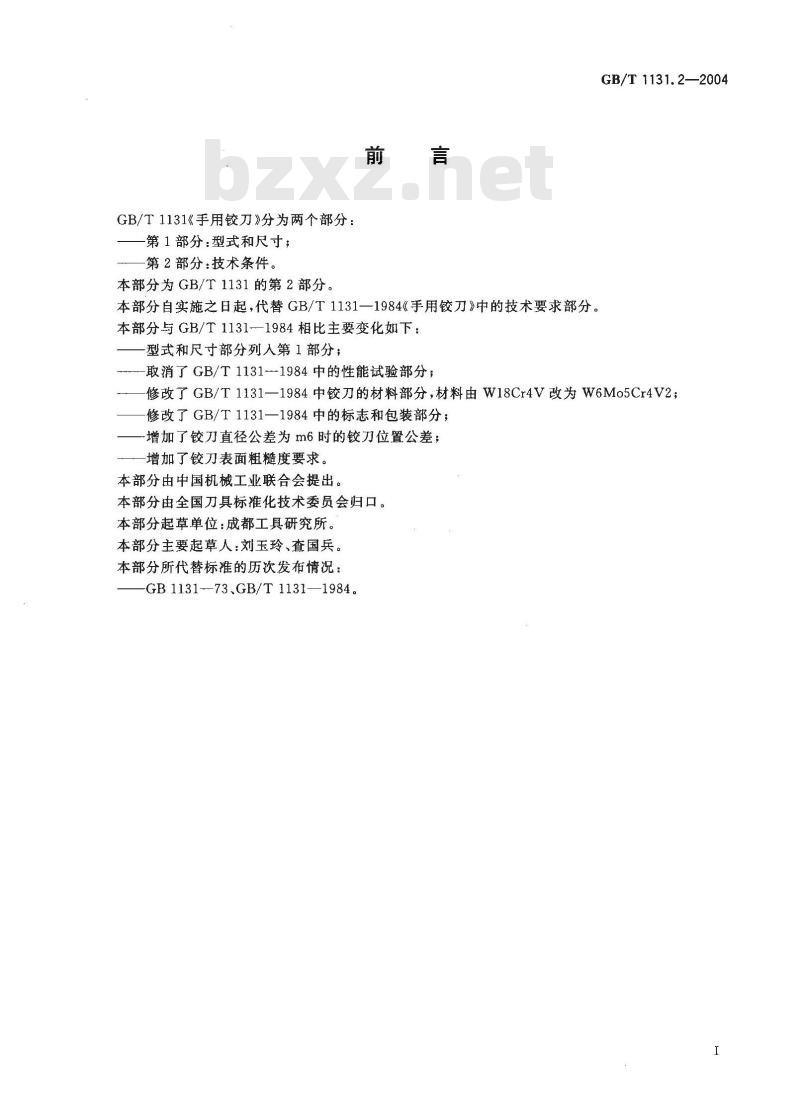

GB/T1131《手用铰刀》分为两个部分：-第1部分：型式和尺寸；
第2部分：技术条件。
本部分为GB/T1131的第2部分。
本部分自实施之日起，代替GB/T1131一1984《手用铰刀》中的技术要求部分。本部分与GB/T1131-1984相比主要变化如下：型式和尺寸部分列人第1部分；
—取消了GB/T11311984中的性能试验部分；GB/T 1131.2—2004
修改了GB/T1131一1984中铰刀的材料部分，材料由W18Cr4V改为W6Mo5Cr4V2；修改了GB/T1131—1984中的标志和包装部分；增加了铰刀直径公差为m6时的铰刀位置公差；增加了铰刀表面粗糙度要求。
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会归口。本部分起草单位：成都工具研究所。本部分主要起草人：刘玉玲、查国兵。本部分所代替标准的历次发布情况：GB 1131--73.GB/T 1131—1984。范围

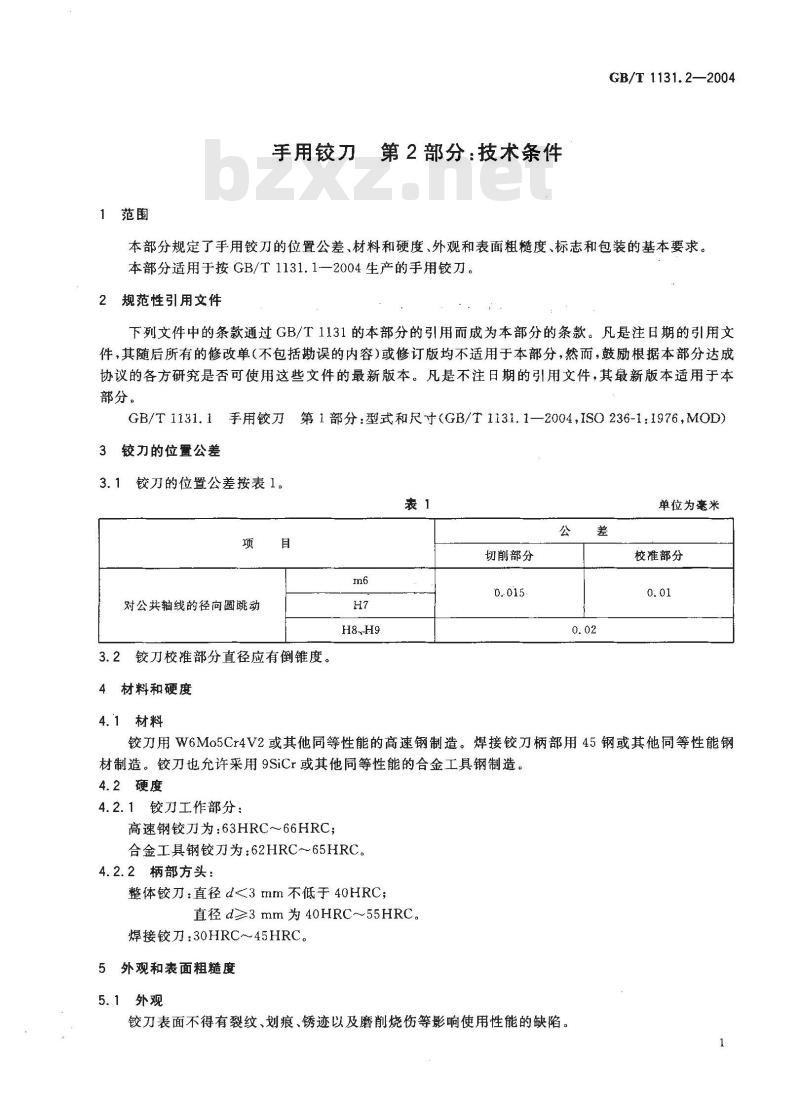

手用铰刀第2部分：技术条件
GB/T 1131.2—2004
本部分规定了手用铰刀的位置公差，材料和硬度、外观和表面粗糙度、标志和包装的基本要求，本部分适用于按GB/T1131.1一2004生产的手用刀。2规范性引用文件
下列文件中的条款通过GB/T1131的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1131.1手用铰刀第1部分：型式和尺寸（GB/T1131.1—2004，IS0236-1：1976，MOD)3铰刀的位置公差
铰刀的位置公差按表1。
对公共轴线的径向圆跳动
3.2铰刀校准部分直径应有倒锥度。4材料和硬度
4.1材料
切削部分
单位为毫米
校准部分
铰刀用W6Mo5Cr4V2或其他同等性能的高速钢制造。焊接铰刀柄部用45钢或其他同等性能钢材制造。铰刀也允许采用9SiCr或其他同等性能的合金工具钢制造。4.2硬度
4.2.1铰刀工作部分：
高速钢铰刀为：63HRC～66HRC；合金工具钢铰刀为：62HRC～65HRC。4.2.2柄部方头：
整体铰刀：直径d<3mm不低于40HRC；直径d≥3mm为40HRC~～55HRC。
焊接铰刀：30HRC～45HRC。
5外观和表面粗糙度
5.1外观
铰刀表面不得有裂纹、划痕、锈迹以及磨削烧伤等影响使用性能的缺陷GB/T 1131.2—2004

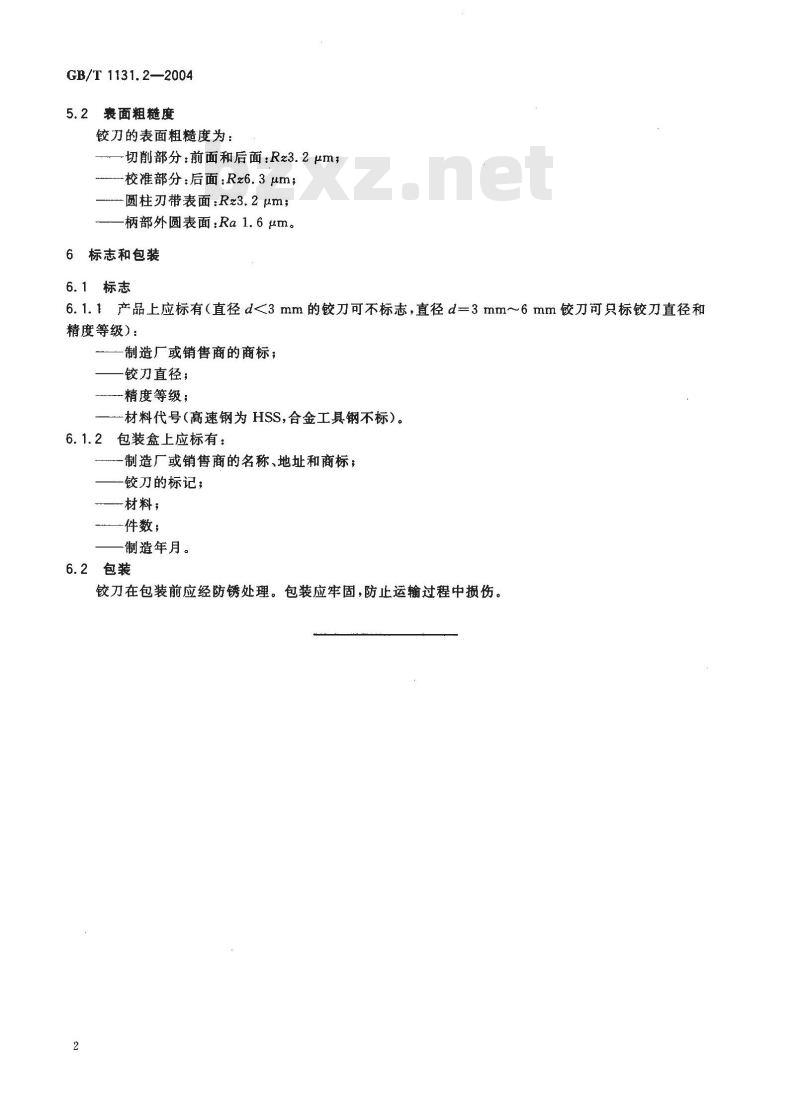

5.2裹面粗糙度
铰刀的表面粗糙度为：
切削部分：前面和后面：Rz3.2μm；校准部分：后面：Rz6.3μm；www.bzxz.net
圆柱刃带表面：Rz3.2μm；
-柄部外圆表面Ra1.6μm。
6标志和包装
6.1标志
6.1.1产品上应标有（直径d<3mm的铰刀可不标志，直径d=3mm～6mm铰刀可只标铰刀直径和精度等级)：
制造厂或销售商的商标；
铰刀直径；
-精度等级；
材料代号（高速钢为HSS，合金工具钢不标）。2包装盒上应标有：
制造厂或销售商的名称、地址和商标；铰刀的标记；
材料；
件数；
制造年月。
6.2包装
铰刀在包装前应经防锈处理。包装应牢固，防止运输过程中损伤。2
