中华人民共和国国家标准
游标类卡尺：
高度游标卡尺
The high gauge for callipers of vernier type1 主题内容与适用范围
GB/T 1214.3—1996
代替 GB 8126—87
本标准规定了高度游标卡尺的型式、基本参数与尺寸、技术要求、检验方法、标志与包装。本标准适用于游标读数值为0.02mm、0.05mm，测量高度最大至1 000 mm的高度游标卡尺(以下简称“卡尺”)。
2引用标准
GB/T1214.1游标类卡尺通用技术条件3型式、基本参数与尺寸
3.1卡尺的型式见图1。图示仅作图解说明，不表示详细结构。尺身
微动业量
紫固螺行
划线量爪
3.2卡尺标准规格的测量范围为0~200mm、0~300mm.0~500 mm和0~1000mm四种。3.3测量高度大于200mm的高度游标卡尺，应具有微动装置。3.4‘卡尺配有安装杠杆表附件的，其装夹杠杆表的孔或槽的尺寸公差为6H8和8H8。国家技术监督局1996-07-05批准1997-02-01实施

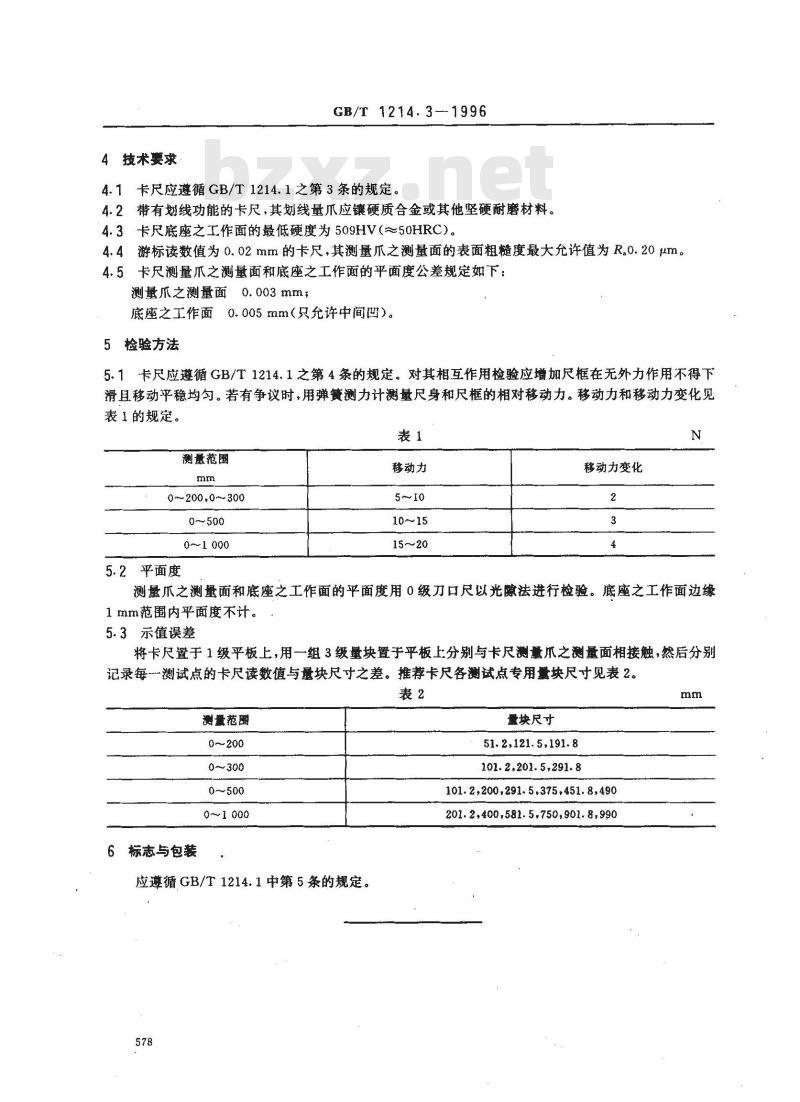

4技术要求
GB/T 1214. 3-1996
4.1卡尺应遵循GB/T1214.1之第3条的规定。4.2带有划线功能的卡尺，其划线量爪应镶硬质合金或其他坚硬耐磨材料。4.3卡尺底座之工作面的最低硬度为509HV（～50HRC）。4.4游标读数值为0.02mm的卡尺，其测量爪之测量面的表面粗糙度最大允许值为R.0.20μm。4.5卡尺测量爪之测量面和底座之工作面的平面度公差规定如下；测量爪之测量面0.003mm；
底座之工作面0.005mm（只允许中间凹）。5检验方法
5.1卡尺应遵循GB/T1214.1之第4条的规定。对其相互作用检验应增加尺框在无外力作用不得下滑且移动平稳均匀。若有争议时，用弹簧测力计测量尺身和尺框的相对移动力。移动力和移动力变化见表1的规定。
测量范围
0~~200,0~300
0~1000
平面度
移动力
移动力变化
测量爪之测量面和底座之工作面的平面度用0级刀口尺以光隙法进行检验。底座之工作面边缘1 mm范围内平面度不计。免费标准bzxz.net
5.3示值误差
将卡尺置于1级平板上，用一组3级量块置于平板上分别与卡尺测量爪之测量面相接触，然后分别记录每一测试点的卡尺读数值与量块尺寸之差。推荐卡尺各测试点专用量块尺寸见表2表2
测量范
0~1000
标志与包装
应遵循GB/T1214.1中第5条的规定。578
量块尺寸
51.2,121.5,191.8
101.2.201.5,291.8
101.2,200,291.5.375,451.8,490201.2,400,581.5.750,901.8,990mm
附加说明：
GB/T1214.3—1996
本标准由中华人民共和国机械工业部提出。本标准由全国量具、量仪标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。本标准主要起草人姜志刚。
