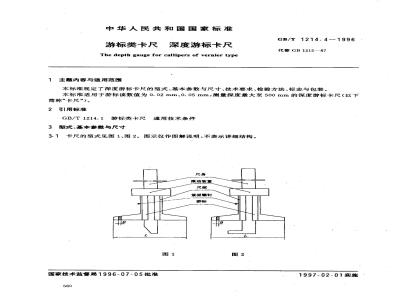

中华人民共和国国家标准
深度游标卡尺
游标类卡尺污
The depth gauge for callipers of vernier type1主题内容与适用范围
GB/T 1214.4-1996
代替 GB 1215-—87
本标准规定了深度游标卡尺的型式、基本参数与尺寸、技术要求、检验方法、标志与包装。本标准适用于游标读数值为0.02mm、0.05mm，测量深度最大至500mm的深度游标卡尺（以下简称“卡尺\)。
2引用标准
GB/T1214.1游标类卡尺通用技术条件3型式、基本参数与尺寸

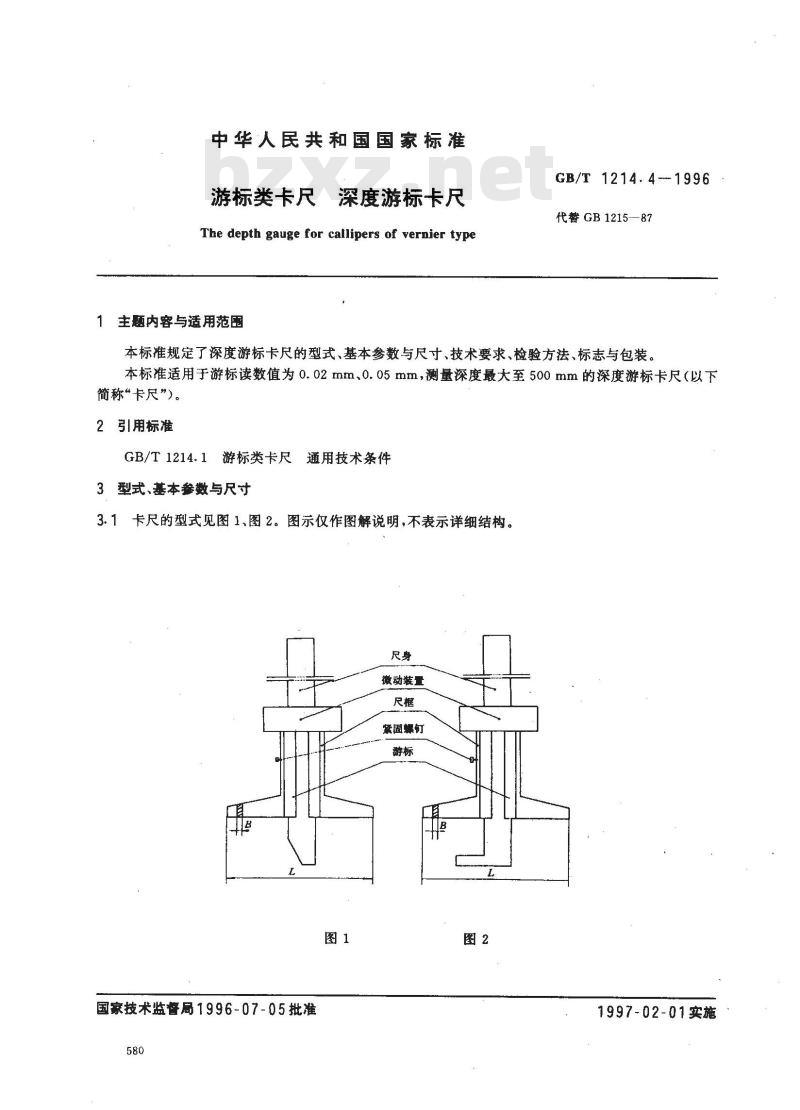

3.1卡尺的型式见图1、图2。图示仅作图解说明，不表示详细结构。尺身
微动装量
紧固螺钉
国家技术监督局1996-07-05批准580
1997-02-01实施

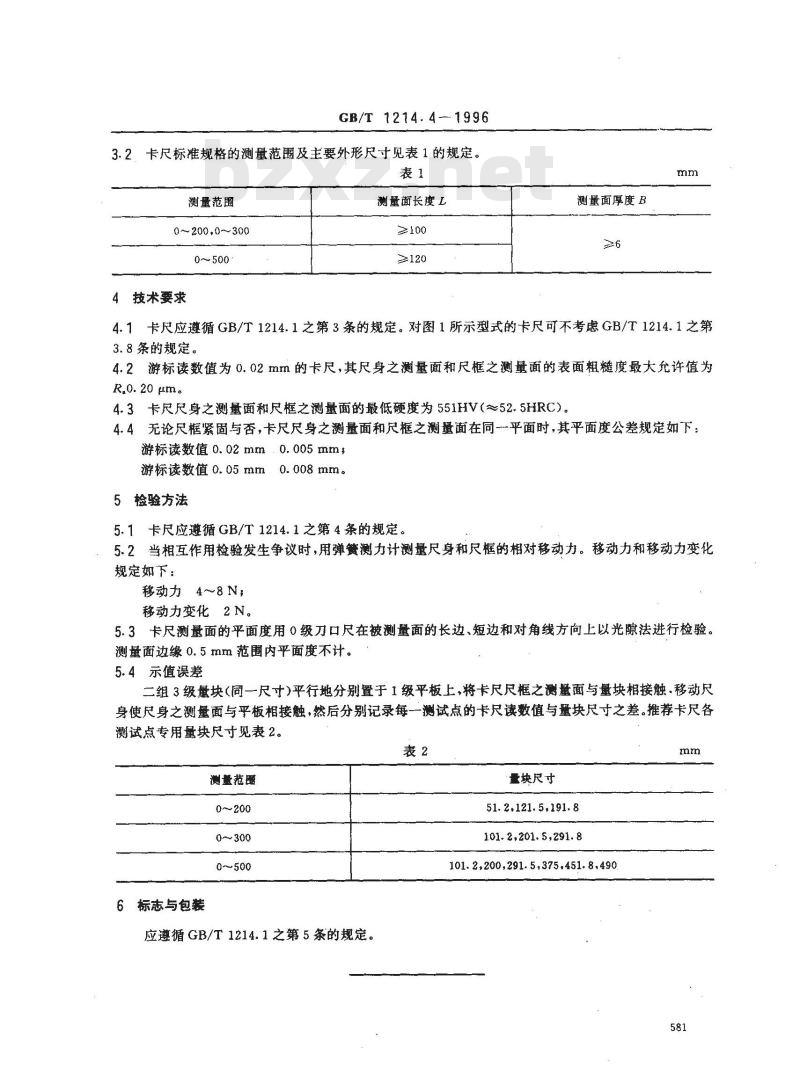

GB/T 1214.4-1996
卡尺标准规格的测量范围及主要外形尺寸见表1的规定。3.2
测量范围
0~200,0~300
0～~500
4技术要求
测量面长度L
≥100
≥120
测量面厚度B
4.1卡尺应遵循GB/T1214.1之第3条的规定。对图1所示型式的卡尺可不考虑GB/T1214.1之第3.8条的规定。
4.2游标读数值为0.02mm的卡尺，其尺身之测量面和尺框之测量面的表面粗糙度最大允许值为R,0. 20 μm。
4.3卡尺尺身之测量面和尺框之测量面的最低硬度为551HV(～52.5HRC)。4.4无论尺框紧固与否，卡尺尺身之测量面和尺框之测量面在同平面时，其平面度公差规定如下：游标读数值0.02mm0.005mmz
游标读数值0.05mm0.008mm。wwW.bzxz.Net
5检验方法
5.1卡尺应遵循GB/T1214.1之第4条的规定5.2当相互作用检验发生争议时，用弹簧测力计测量尺身和尺框的相对移动力。移动力和移动力变化规定如下：
移动力 4~8N;
移动力变化2N。
5.3卡尺测量面的平面度用0级刀口尺在被测量面的长边、短边和对角线方向上以光隙法进行检验。测量面边缘0.5mm范围内平面度不计。5.4示值误差
二组3级量块（同一尺寸）平行地分别置于1级平板上，将卡尺尺框之测量面与量块相接触.移动尺身使尺身之测量面与平板相接触，然后分别记录每一测试点的卡尺读数值与量块尺寸之差。推荐卡尺各測试点专用量块尺寸见表2。
测量范
0～200
6标志与包装
应遵循GB/T1214.1之第5条的规定。量块尺寸
51.2,121.5,191.8
101. 2,201. 5,291. 8
101.2,200,291.5,375.451.8,490mm

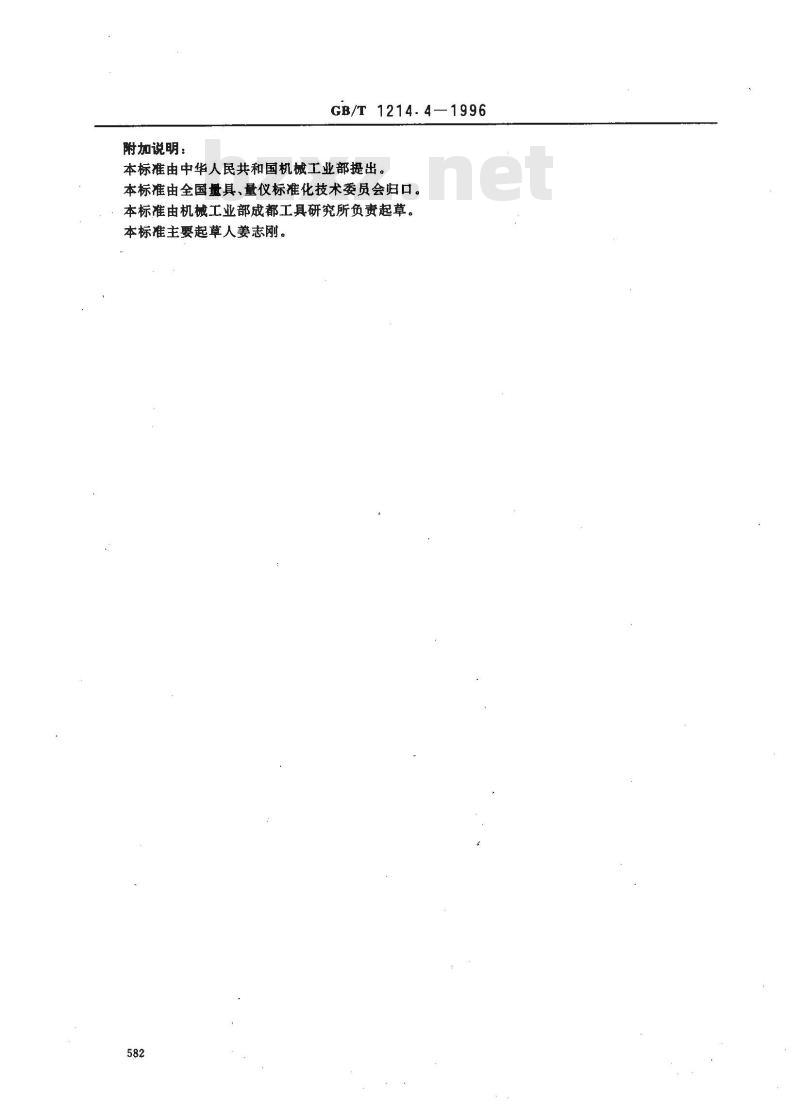

附加说明：
GB/T1214.4—1996
本标准由中华人民共和国机械工业部提出。本标准由全国量具、量仪标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。本标准主要起草人姜志刚。
