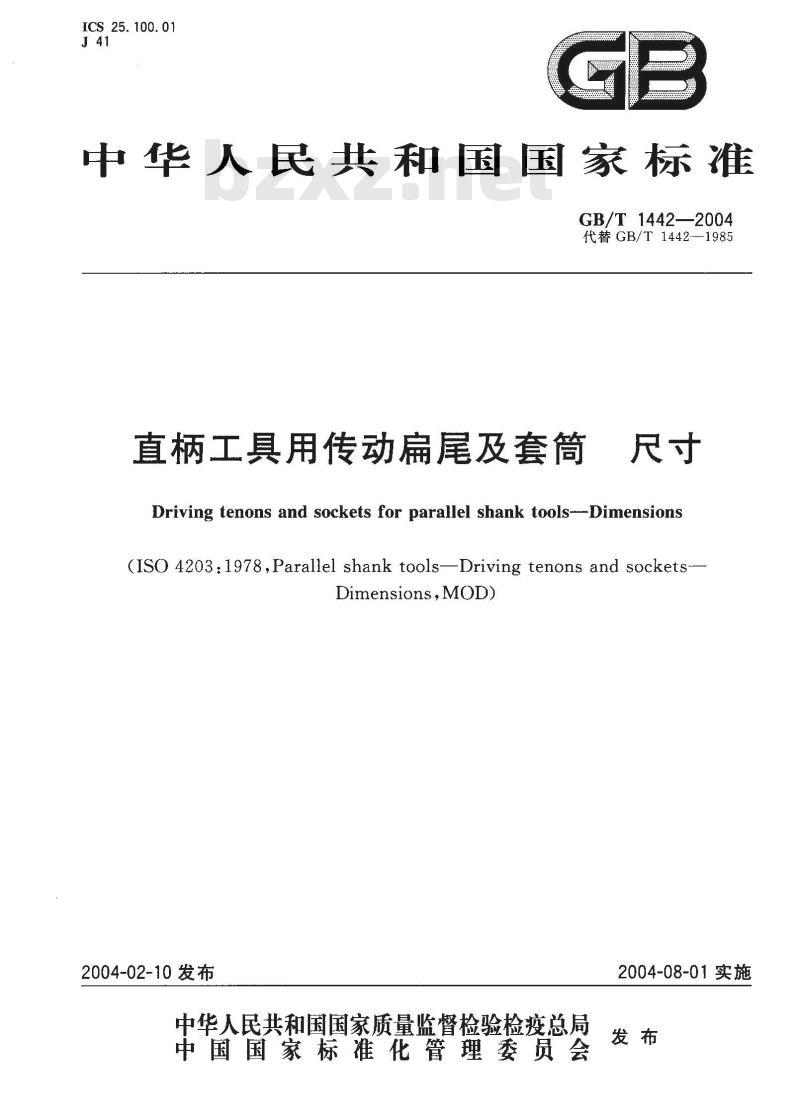

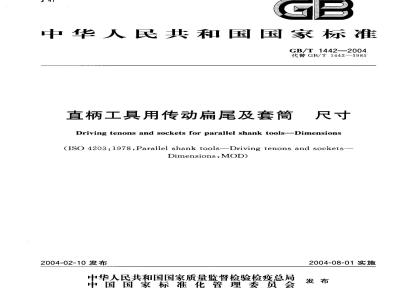

ICS 25.100.01
中华人民共和国国家标准
GB/T1442—2004
代替GB/T1442--1985
直柄工具用传动扁尾及套筒
Driving tenons and sockets for parallel shank tools---Dimensions(ISO 4203:1978,Parallel shank tools—Driving tenons and sockets-Dimensions , MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

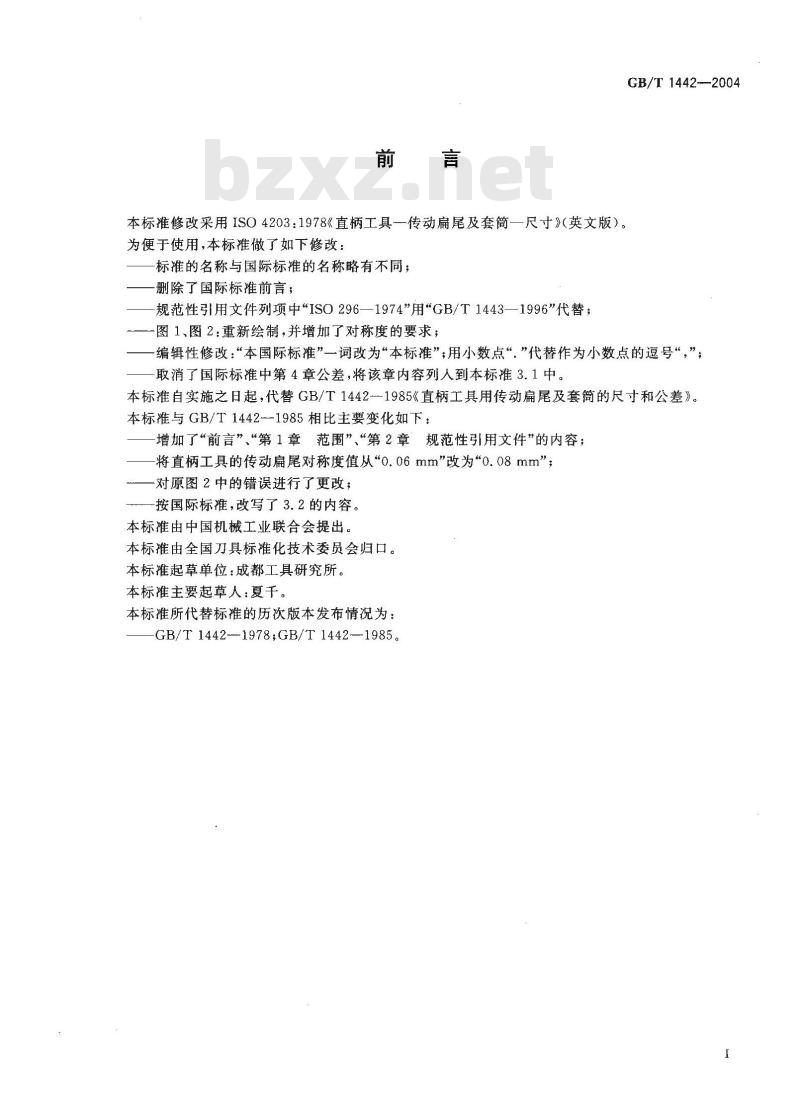

本标准修改采用ISO4203：1978《直柄工具传动扁尾及套筒一尺寸》（英文版）。为便于使用，本标准做了如下修改：标准的名称与国际标准的名称略有不同；删除了国际标准前言；
规范性引用文件列项中\ISO296—1974\用\GB/T1443—1996\代替；图1、图2:重新绘制，并增加了对称度的要求；GB/T1442-—2004
编辑性修改：“本国际标准”一词改为“本标准”，用小数点“，”代替作为小数点的逗号“，”；取消了国际标准中第4章公差，将该章内容列人到本标准3.1中。本标准自实施之日起，代替GB/T14421985《直柄工具用传动扁尾及套简的尺寸和公差》。本标准与GB/T1442-1985相比主要变化如下：增加了“前言”、“第1章范围”“第2章”规范性引用文件”的内容；将直柄工具的传动扁尾对称度值从\0.06mm\改为\0.08mm\；对原图2中的错误进行了更改；
按国际标准，改写了3.2的内容。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会归口。本标准起草单位：成都工具研究所。本标准主要起草人：夏千。
本标准所代替标准的历次版本发布情况为：GB/T 1442--1978;GB/T 1442—1985。1范围

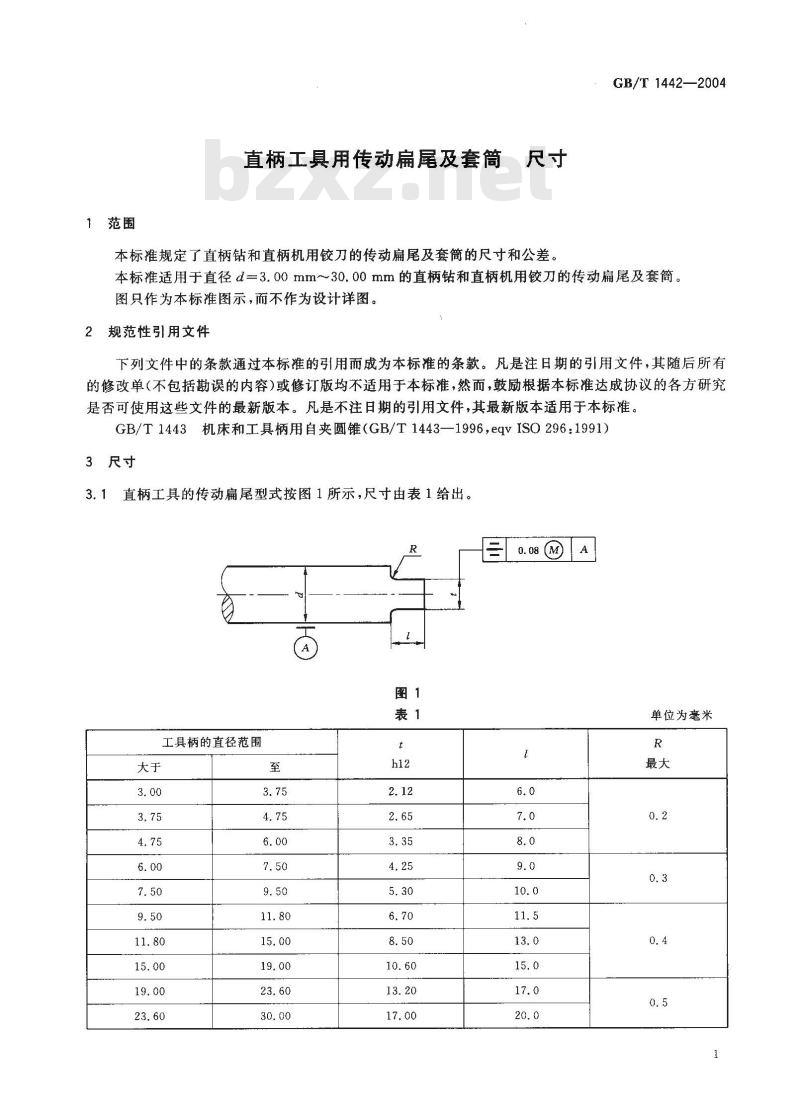

直柄工具用传动扁尾及套简
本标准规定了直柄钻和直柄机用铰刀的传动扁尾及套筒的尺寸和公差。GB/T1442—2004
本标准适用于直径d=3.00mm～30.00mm的直柄钻和直柄机用铰刀的传动扁尾及套简。图只作为本标准图示，而不作为设计详图。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqvISO296：1991)3尺寸
3.1直柄工具的传动扁尾型式按图1所示，尺寸由表1给出。=0.08MA
工具柄的直径范围
单位为毫米
GB/T1442—2004

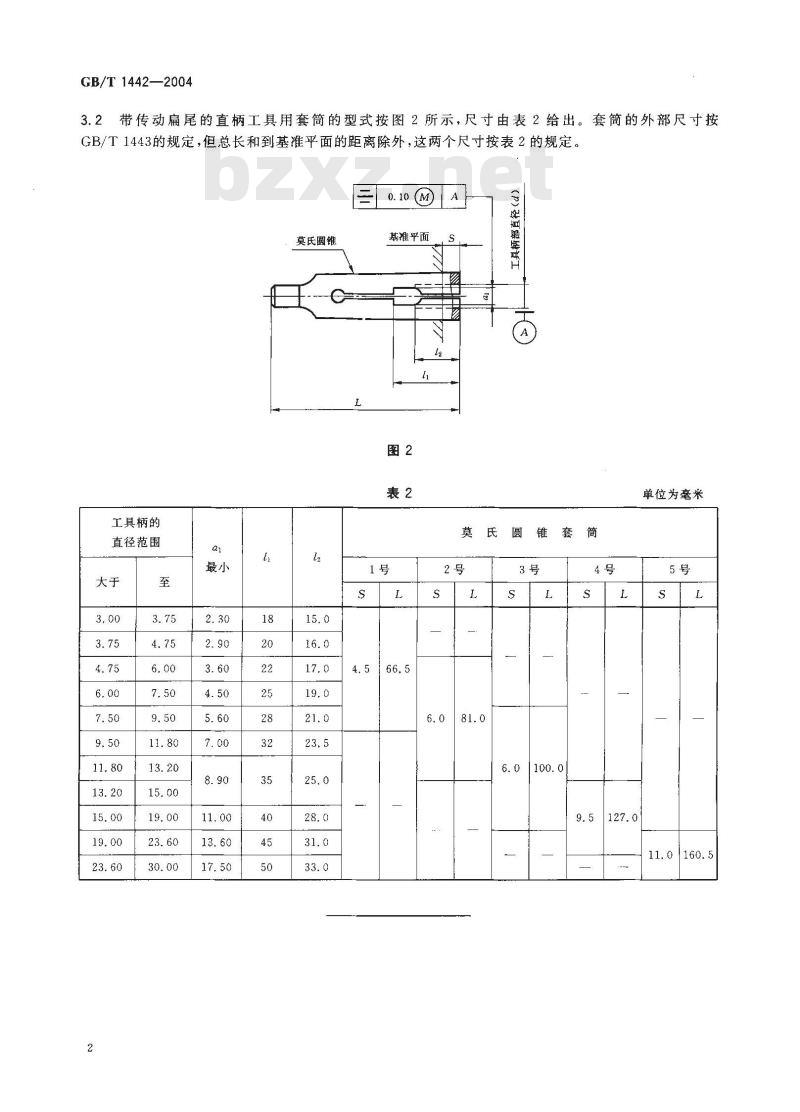

3.2带传动扁尾的直柄工具用套筒的型式按图2所示，尺寸由表2给出。套筒的外部尺寸按GB/T1443的规定，但总长和到基准平面的距离除外，这两个尺寸按表2的规定。莫氏圆锥免费标准bzxz.net
工具柄的
直径范围
基准平面
单位为毫米
11.0160.5
