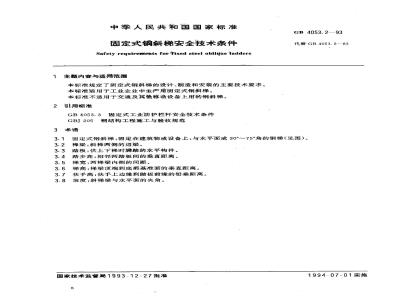

中华人民共和国国家标准
固定式钢斜梯安全技术条件
Safety requiremrents for fixed steel obigue ladders主题内容与适角范围
本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。本标准适用于工业企业中生产角固定式钢斜梯。本标准不适用于交通及其移动设备上用的钢斜梯。2引用标准
GB4053.3固定式工业防护栏杆安全技术条件GBJ205钢结构工程施工与验收规范3术语
GB4053.2—93
代替GB4053.2--83
3.1固定式钢斜梯：固定在建筑物或设备上，与水平面成30°~75°角的钢梯（见图）。3.2梯梁：斜梯两侧的边梁。
3.3踏板：供上下梯时脚踏的水平构件。3.4踏步高：相邻两踏板间的垂直距离。3.5梯宽：两梯梁内侧的间距。
3.6梯高：梯梁顶端到底部基推面的垂直距离。3.7扶手高：扶手上边缘到踏板前缘的铅垂距离。3.8坡度：斜梯梁与水平面的夹角。国家技术监督局1993-12-27批准8
1994-07-01实施
4技术要求
GB 4053.2--93

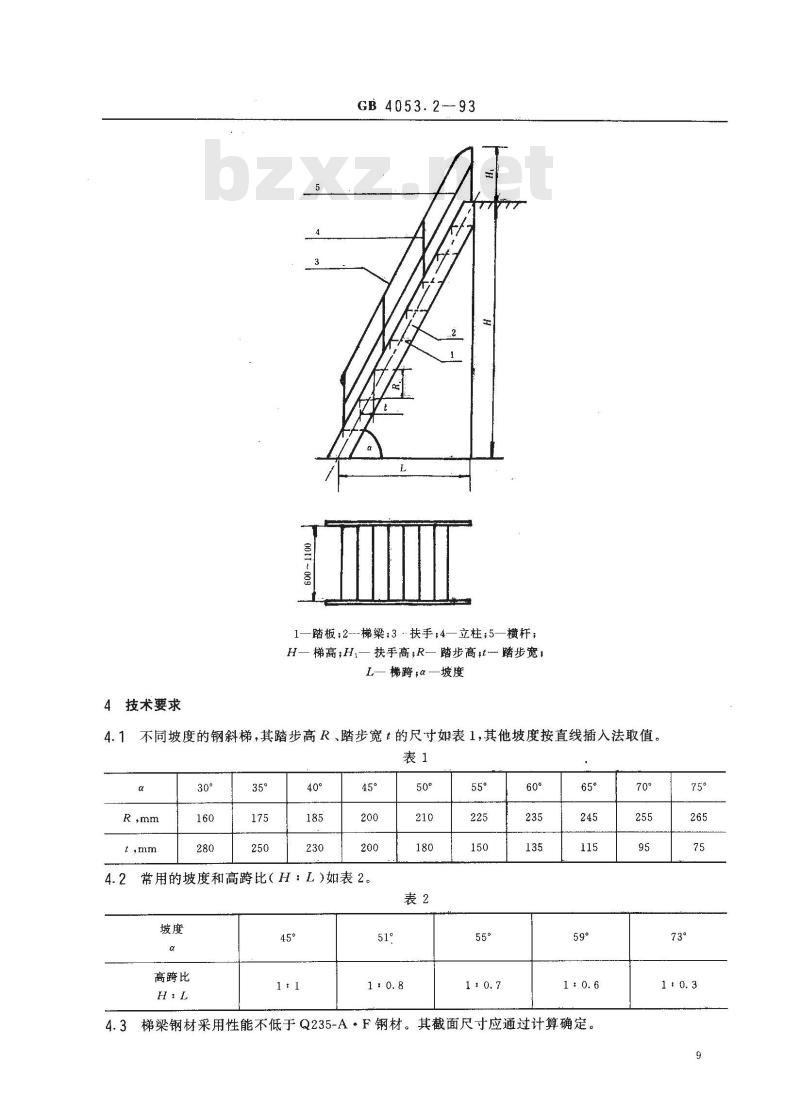

1—踏板；2--梯梁；3扶手，4—立柱；5横杆；H—梯高;Hi一扶手高;R—踏步高-踏步宽，L—梯跨;α一坡度
4.1不同坡度的钢斜梯，其踏步高R、踏步宽的尺寸如表1，其他坡度按直线插入法取值。表1
常用的坡度和高跨比（H：L)如表2。坡度
高跨比
4.3梯梁钢材采用性能不低于Q235-A·F钢材。其截面尺寸应通过计算确定。70°
GB4053.2—93
4.4踏板采用厚度不得小于4mm的花纹钢板，或经防滑处理的普通钢板，或采用由25×4扁钢和小角钢组焊成的格子板。
4.5扶手高应为900mm，或与GB4053.3中规定的栏杆高度一致，采用外径为30～~50mm，壁厚不小于2.5mm的管材。www.bzxz.net
4.6立柱宜采用截面不小于40×40×4角钢或外径为30~50mm的管材。从第一级踏板开始设置，间距不宜大于1000mm。横杆采用直径不小于16mm圆钢或30×4扁钢，固定在立柱中部。4.7梯宽宜为700mm。最大不宜大于1100mm，最小不得小于600mm。4.8梯高不宜大于5m，大于5m时，宜设梯间平台，分段设梯。4.9钢斜梯应全部采用焊接连接。焊接要求应符合GBJ205。4.10钢斜梯与附在设备上的平台梁相联接时，联接处应采用开长圆孔的螺栓连接。4.11所有构件表面应光滑无毛刺，安装后的钢斜梯不应有歪斜、扭曲、变形及其他缺陷。4.12钢斜梯安装后，必须认真除锈并做防腐涂装。5荷载规定
钢斜梯活荷载应按实际要求采用，但不得小于下列数值：a.
钢斜梯水平投影面上的活荷载标准值取3.5kN/m2。踏板中点集中活荷载取1.5kN/m2。扶手顶部水平集中活荷载取0.5kN/m。挠度不大于受弯构件跨度的1/250。附加说明：
本标准由中华人民共和国劳动部提出。本标准由吉林省劳动保护科学研究所起草。本标准主要起草人徐世荣、宋元兴、唐石河、王玉刚。10
