本标准规定了液体增塑剂的体积电阻率的测定方法。本标准适用于测定液体增塑剂的体积电阻率。其他液体助剂也可参照本测定方法。 GB/T 1672-1988 液体增塑剂体积电阻率的测定 GB/T1672-1988 标准下载解压密码：www.bzxz.net

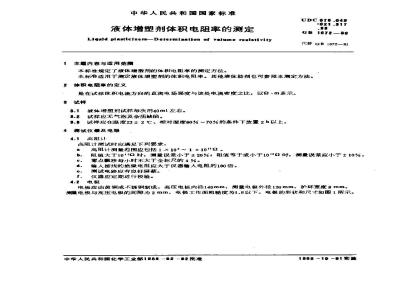

中华人民共和国国家标准
液体增塑剂体积电阻率的测定
Liquit plasticlzen-Determlaation of volune rerlstivlty1主题内容与适用范丽
本标准规定了液体增塑剂的体积电阻率的溯定方法。UDC 6T8.049
GB1672-86
代替串1672—81
本标准适用于测定液体增塑剂的体积电阻率。 其他液体助剂也可参照本测定方法。？体积电阻率的定义
是在试样体积电流方向的直流电场强度与该处电流密度之比，以·m表示。试样
液体增塑剂试样每次用40ml 左右。3.2试样应无气泡及杂质缺陷。
3.#试样应在温度23±2、相对湿度60%~70%的条件下放置2h以上。4测试仪孵及电极
高阻计
高阻计测试时应满足下列要求：高阻计测量范围应包括1 ×10°~ 1 ×10\α 。b.
阻值大于1012 时，测量误差小于±20%；阻值等于或小于10\3 时，测量误差应小于±10%。零点飘移每小时不大于全标尺的4%。输人接线的绝缘电阻应大于仪器输入电阻的1℃倍。测试电路应有良好屏蔽。
仪器应定期进行校验。
4.2电极
电应由黄铜或不锈钢制成。高压电极内径146mm，测量电极外径120mm，护环宽度8mm，测量电极与高压电极的间隙为2mm，电极工作面粗度为1.6以下。电极的形状和尺寸如图1所示。中华人民共和国化学工业部1888-02 82批准1988-10-01实施
试验步www.bzxz.net

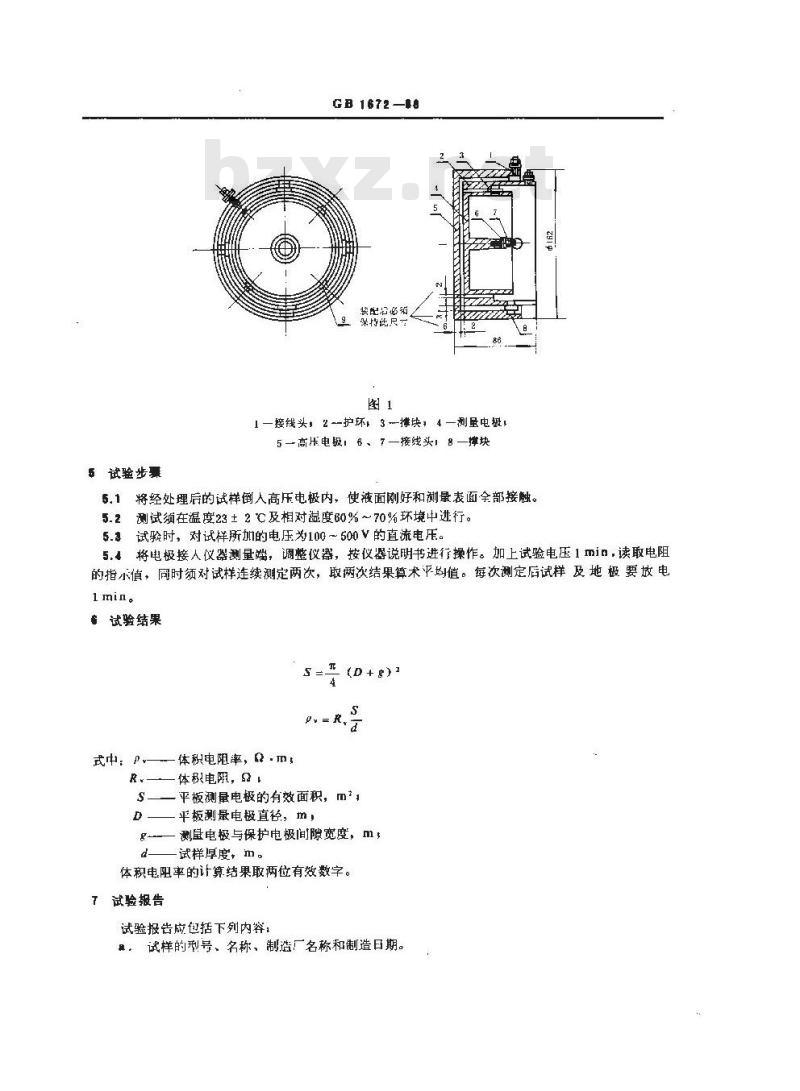

GB 1672—88
装配话必弱
保持毕尺：
1—接线头，2护环，3撑块，4一虽电极，5—高压电极16、7—接线头18 —撑块5.1将经处理后的试样倒人高压电极内，使液面刚好和测量表面全部接触。5.2测试须在温度23±2℃及相对湿度60%～70%环境中进行。5.3试验时，对试样所加的电压为100～500V的直流电压。9
5.4将电极接人仪器测量端，调整仪器，按仪器说明书进行操作。加上试验电压1min，读取电阻的指小值，同时须对试样连续测定两次，取两次结果算术平均值。每次测定后试样及地极要放电1min。
。试验结果
式中，P—体积电阳率，o.m，
—体积电阻，
(D+g)1
S——平板测量电极的有效面积，m\一平板测量电极直径，m，
g—测量电极与保护电极间隙宽度，m-试样厚度，m。
体积电阻率的计算结果取两位有效数字。了试验报告
试验报告应包括下列内容：
鼻，试样的型号、名称、制造厂名称和制造日期。c.

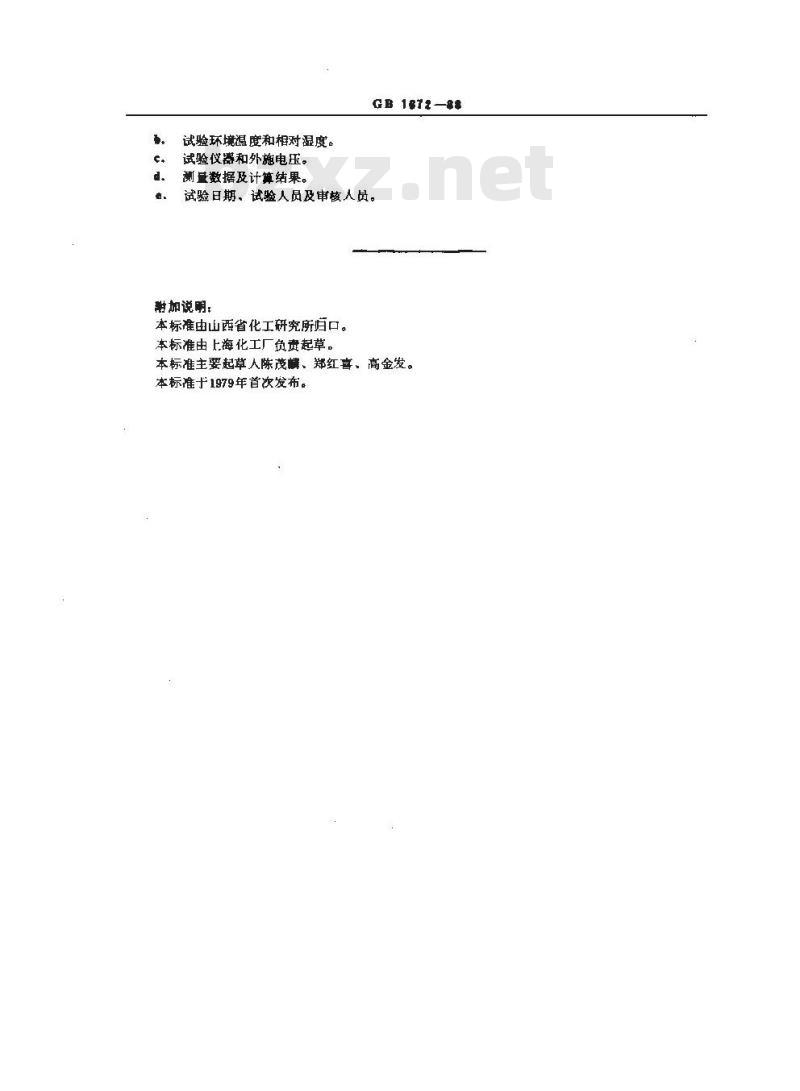

试验环境温度和相对湿度。
试验仪器和外施电压。
测量数据及计算结果。
GB 1872-88
试验日期、试验人员及审核人员。附加说明：
本标准由山西省化工研究所归口。本标准由上海化工厂负责起草。本标准主要起草人陈茂麟、郑红喜、高金发。本标准于1979年首次发布。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
