GB 1720-1979漆膜附着力测定法

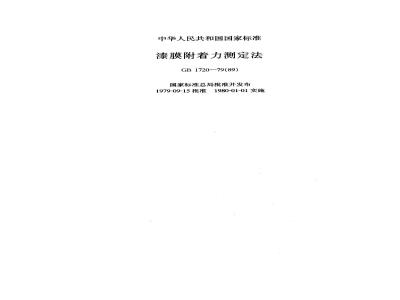

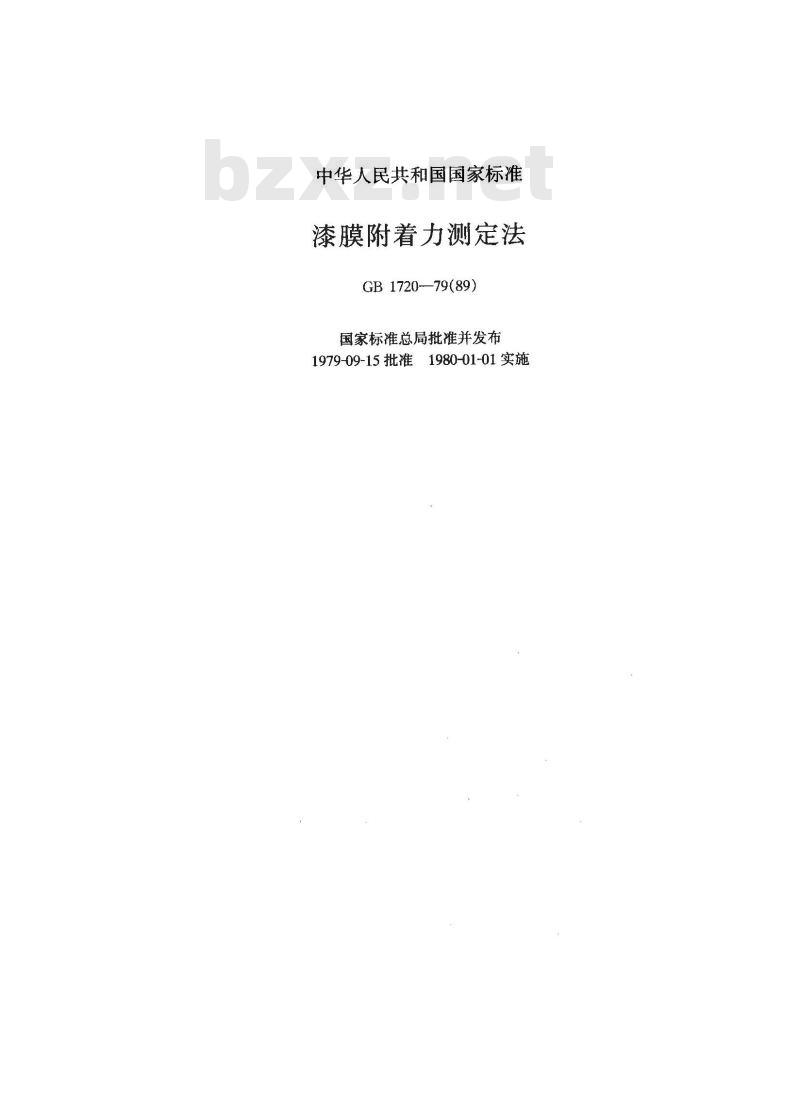

中华人民共和国国家标准
漆膜附着力测定法
GB 1720-79(89)
国家标准总局批准并发布

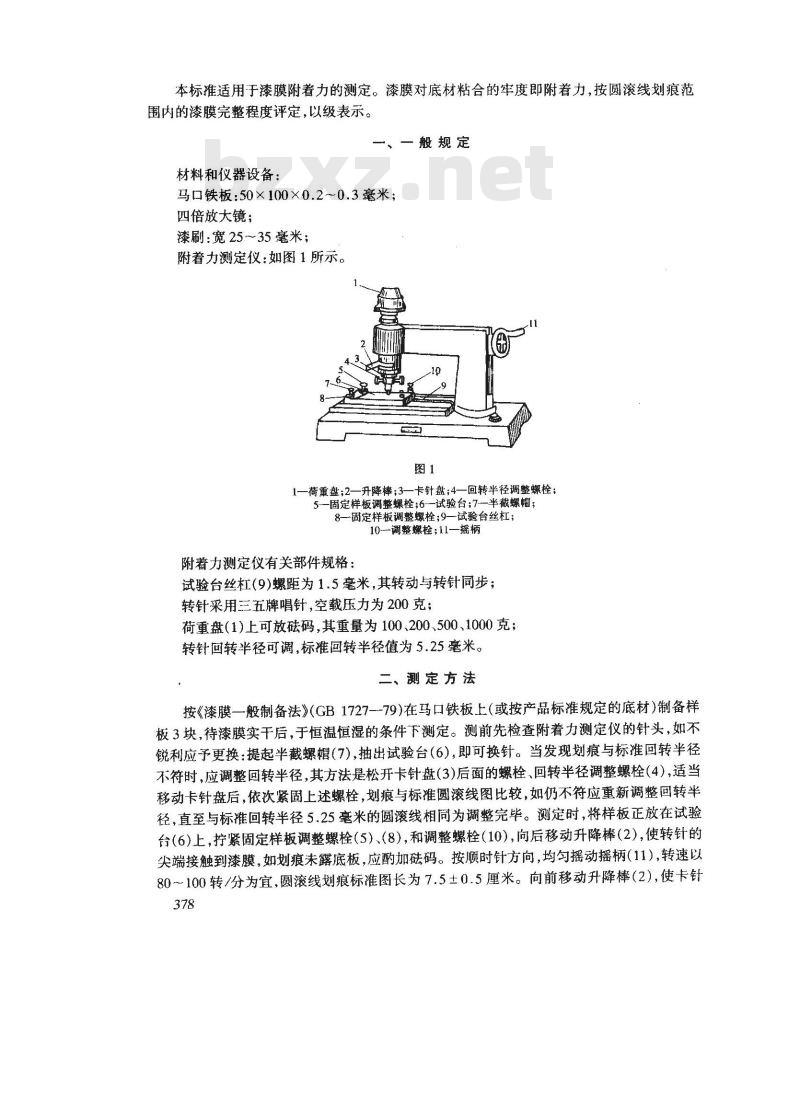

1979-09-15批准1980-01-01实施本标准适用于漆膜附着力的测定。漆膜对底材粘合的牢度即附着力，按圆滚线划痕范围内的漆膜完整程度评定，以级表示。一、一般规定
材料和仪器设备：
马口铁板：50×100×0.2~0.3毫米；四倍放大镜：
漆刷：宽2535毫米；
附着力测定仪：如图1所示。
1一荷重盘;2一升降棒;3一卡针盘;4一回转半径调整螺栓：5固定样板调整螺栓;6—试验台;7—半截螺帽；8—固定样板调整螺栓；9—试验台丝杠；10-调整螺栓;11—摇柄
附着力测定仪有关部件规格：
试验台丝杠(9)螺距为1.5毫米，其转动与转针同步；转针采用三五牌唱针，空载压力为200克；荷重盘（1）上可放码，其重量为100、200、500、1000克；转针回转半径可调，标准回转半径值为5.25毫米。二、测定方法
按《漆膜一般制备法》（GB1727--79)在马口铁板上（或按产品标准规定的底材）制备样板3块，待漆膜实干后，于恒温恒湿的条件下测定。测前先检查附着力测定仪的针头，如不锐利应予更换：提起半截螺帽(7)，抽出试验台（6)，即可换针。当发现划痕与标准回转半径不符时，应调整回转半径，其方法是松开卡针盘(3)后面的螺栓、回转半径调整螺栓(4),适当移动卡针盘后，依次紧固上述螺栓，划痕与标准圆滚线图比较，如仍不符应重新调整回转半径，直至与标准回转半径5.25毫米的圆滚线相为调整完毕。测定时，将样板正放在试验台（6)上，拧紧固定样板调整螺栓（5）、（8），和调整螺栓（10)，向后移动升降棒（2)，使转针的尖端接触到漆膜，如划痕未露底板，应酌加码。按顺时针方向，均匀摇动摇柄（11），转速以80～100转/分为宜，圆滚线划痕标准图长为7.5土0.5厘米。向前移动升降棒（2），使卡针378

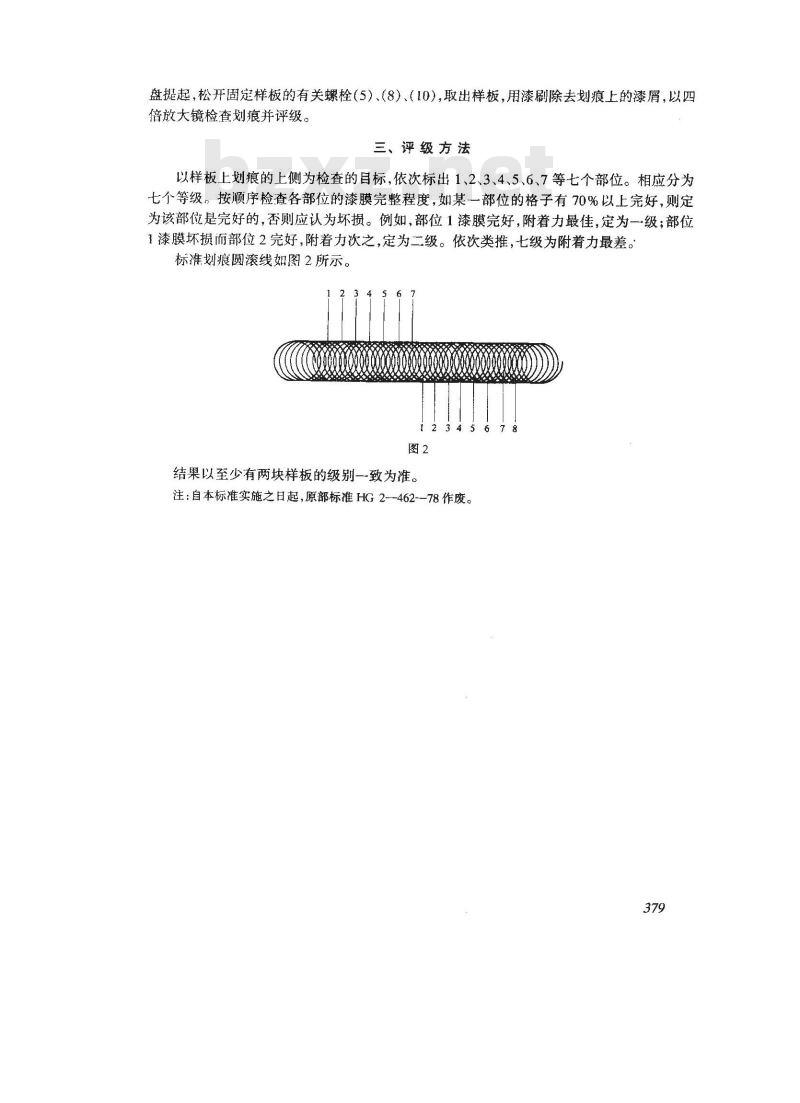

盘提起，松开固样板的有关螺栓（5）、（8）、（10），取出样板，用漆刷除去划痕上的漆屑，以四倍放大镜检查划痕并评级。
三、评级方法
以样板上划痕的上侧为检查的目标，依次标出1、2、3、4、5、6、7等七个部位。相应分为七个等级，按顺序检查各部位的漆膜完整程度，如某一部位的格子有70%以上完好，则定为该部位是完好的，否则应认为坏损。例如，部位1漆膜完好，附着力最佳，定为一级；部位1漆膜坏损而部位2完好，附着力次之,定为二级。依次类推，七级为附着力最差。标准划痕圆滚线如图2所示。
结果以至少有两块样板的级别一致为准。567
注：自本标准实施之日起，原部标准HG2--462--78作废。379
