GB/T 1731-1993漆膜柔韧性测定法

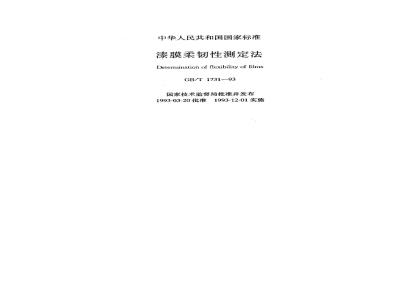

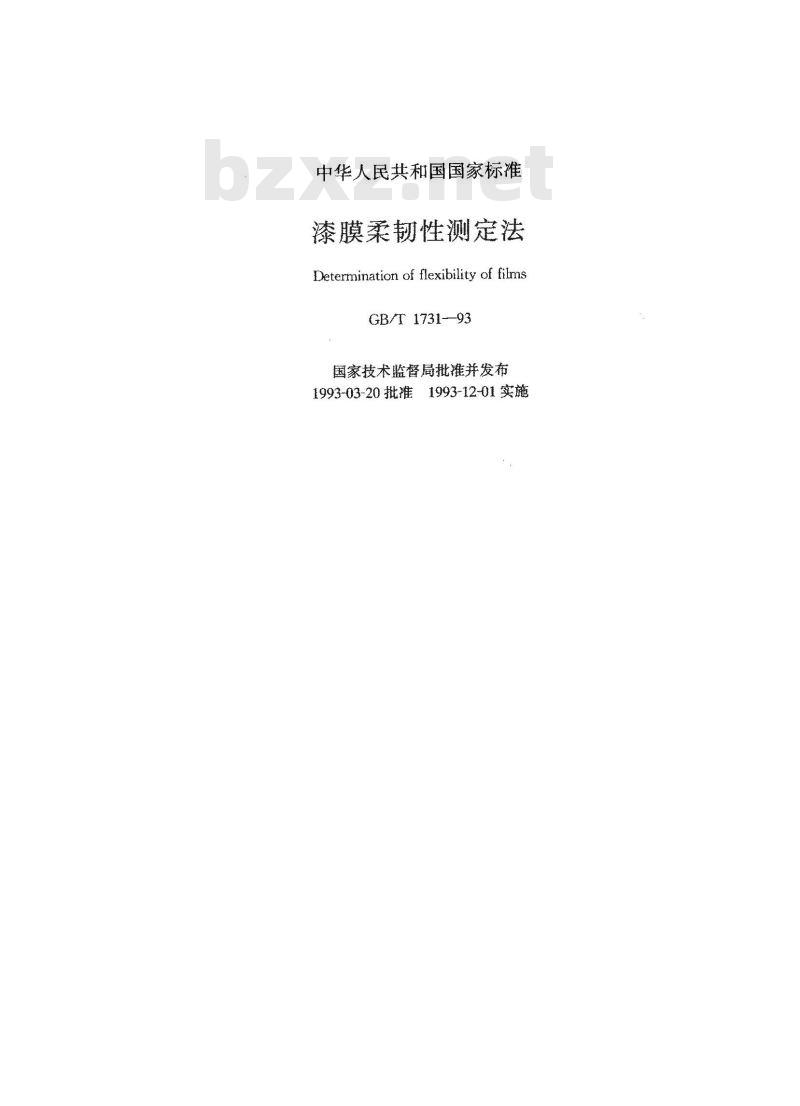

中华人民共和国国家标准
漆膜柔韧性测定法
Deterrnination of flexibility of filmsGB/T1731--93
国家技术监督局批准并发布

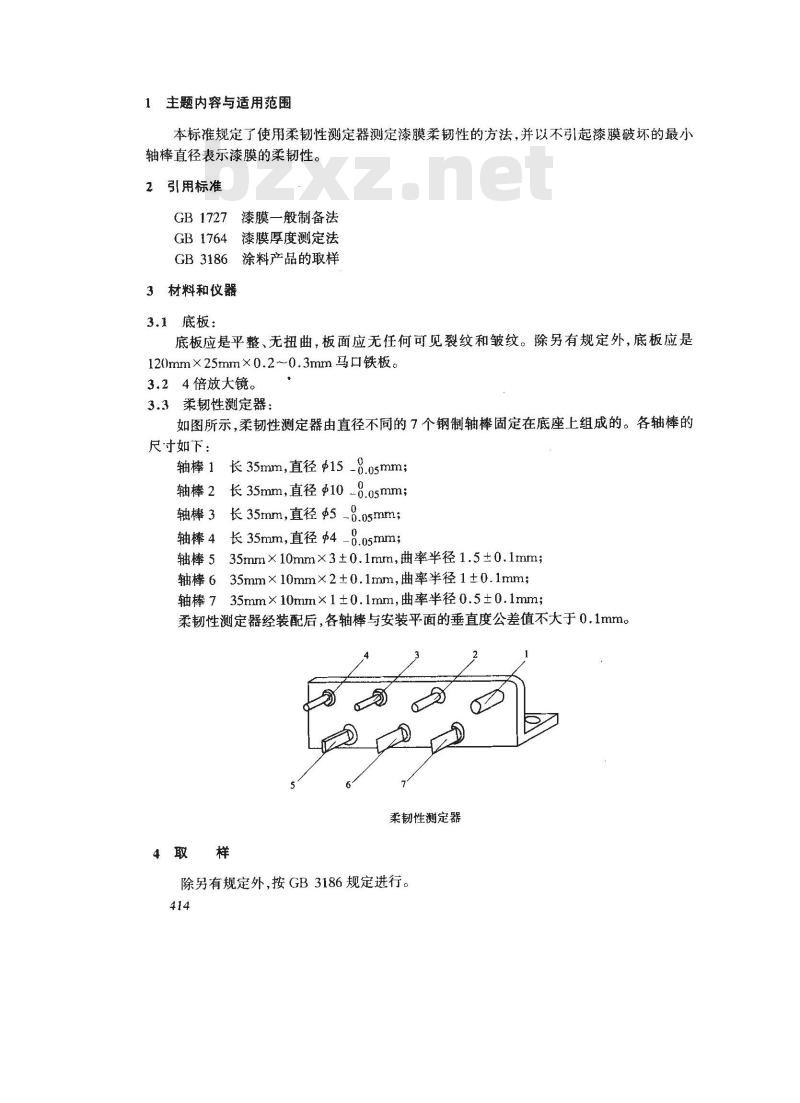

1993-03-20批准1993-12-01实施主题内容与适用范围
本标准规定了使用柔韧性测定器测定漆膜柔韧性的方法，并以不引起漆膜破坏的最小轴棒直径表示漆膜的柔韧性。
2引用标准
GB1727漆膜一般制备法
GB1764漆膜厚度测定法
GB3186涂料产品的取样
3材料和仪器
3.1底板：
底板应是平整、无扭曲，板面应无任何可见裂纹和皱纹。除另有规定外，底板应是120mm×25mm×0.2~0.3mm马口铁板。3.24倍放大镜。
3.3柔韧性测定器：
如图所示，柔韧性测定器由直径不同的7个钢制轴棒固定在底座上组成的。各轴棒的尺寸如下：
轴棒1长35mm，直径±15-0.05mm；轴棒2长35mm,直径±10-0.0smm;轴棒3长35mm，直径±5_0.05mm；轴棒4长35mm，直径Φ4-0.05mm；轴棒535mm×10mm×3±0.1mm，曲率半径1.5±0.1mm；轴棒635mm×10mm×2±0.1mm,曲率半径1±0.1mm；轴棒735mm×10mm×1±0.1mm，曲率半径0.5±0.1mm；柔韧性测定器经装配后，各轴棒与安装平面的垂直度公差值不大于0.1mm柔韧性测定器
4取样
除另有规定外，按GB3186规定进行。414

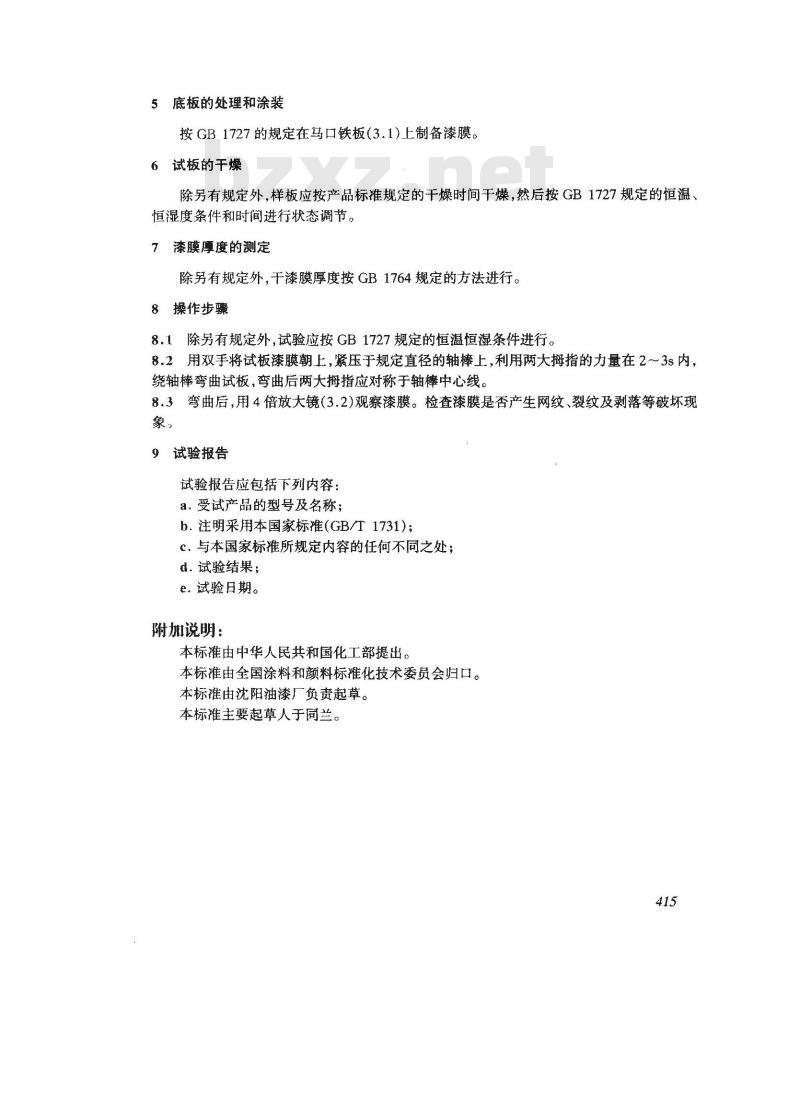

5底板的处理和涂装
按GB1727的规定在马口铁板(3.1)上制备漆膜。6试板的干燥
除另有规定外，样板应按产品标准规定的干燥时间干燥，然后按GB1727规定的恒温、恒湿度条件和时间进行状态调节。7漆膜厚度的测定
除另有规定外，干漆膜厚度按GB1764规定的方法进行。8操作步骤
8.1除另有规定外,试验应按GB1727规定的恒温恒湿条件进行。8.2用双手将试板漆膜朝上，紧压于规定直径的轴棒上，利用两大拇指的力量在2～3s内，绕轴棒弯曲试板，弯曲后两大拇指应对称于轴棒中心线。8.3弯曲后，用4倍放大镜（3.2)观察漆膜。检查漆膜是否产生网纹、裂纹及剥落等破坏现象，
9试验报告
试验报告应包括下列内容：
a.受试产品的型号及名称；
b.注明采用本国家标推（GB/T1731)；c．与本国家标准所规定内容的任何不同之处；d.试验结果;
e.试验日期。
附加说明：
本标准由中华人民共和国化工部提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准由沈阳油漆厂负责起草。本标准主要起草人于同兰。
