本规范适用于满足建筑物预期使用功能要求的电气安装工程施工质量验收。适用电压等级为lOkV及以下。 GB 50303-2002 建筑电气工程施工质量验收规范 GB50303-2002 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
建筑电气工程施工质量验收规范Code of acceptance of construction qualityof electrical installation in buildingGB50303—2002
主编部门：浙江省建设厅
批准部门：中华人民共和国建设部施行日期：2002年6月1日
6--6--1

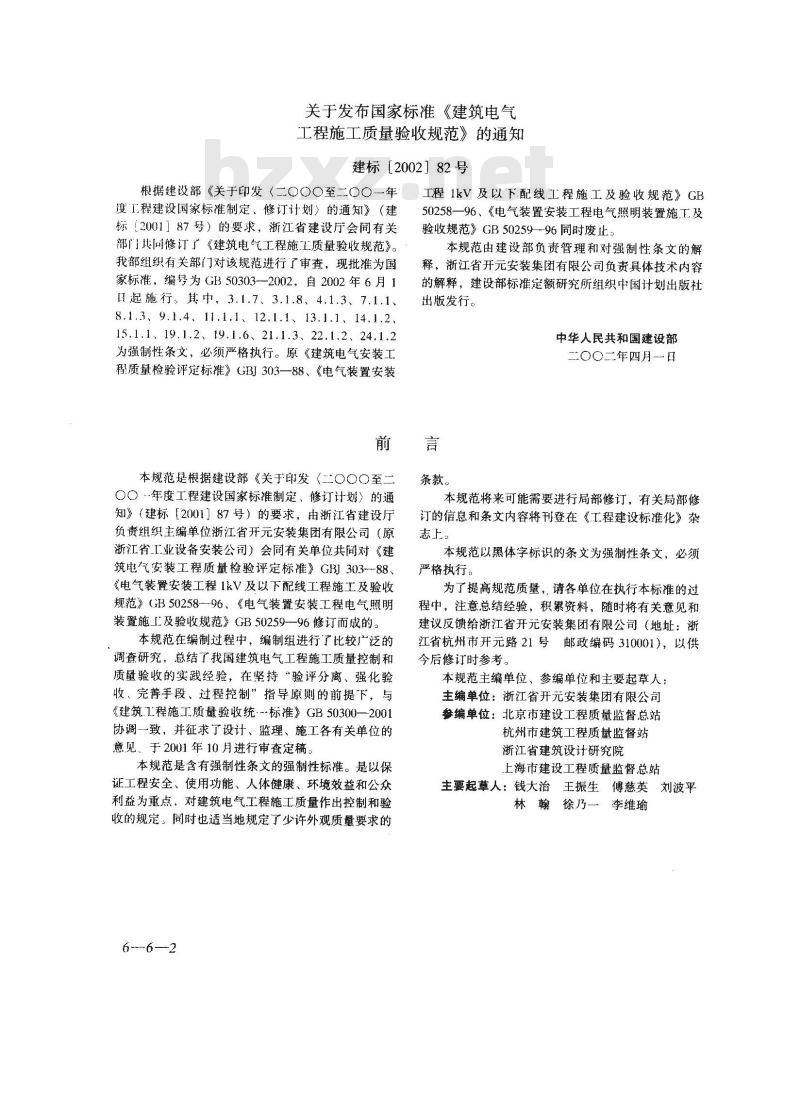

关于发布国家标准《建筑电气
工程施工质量验收规范》的通知建标[2002］82号
根据建设部《关于印发（二〇〇〇至二〇〇一年度工程建设国家标准制定、修订计划》的通知》（建标【2001］87号）的要求，浙江省建设厅会同有关部门共回修订了《建筑电气工程施工质量验收规范》。我部组织有关部门对该规范进行了审查，现批准为国家标准，编号为GB50303-—2002、自2002年6月1日起施行。其中，3.1.7、3.1.8、4.1.3、7.1.1、8.1.3、9.1.4、11.1.1、12.1.1、13.1.1、14.1.2、15.1.1、19.1.2、19.1.6、21.1.3、22.1.2、24.1.2为强制性条文，必须严格执行。原《建筑电气安装工程质量检验评定标》GBJ303—88、《电气装置安装前
本规范是根据建设部《关于印发《二OO○至二O○-·年度工程建设国家标准制定、修订计划》的通知》（建标【2001］87号）的要求，由浙江省建设厅负责组织主编单位浙江省开元安装集团有限公司（原浙江省工业设备安装公司）会同有关单位共同对《建筑电气安装工程质量检验评定标准》GBJ303~-88、《电气装置安装工程1kV及以下配线工程施工及验收规范》（GB50258--96、《电气装置安装工程电气照明装置施工及验收规范》GB50259—96修订而成的。本规范在编制过程中，编制组进行了比较广泛的调查研究，总结了我国建筑电气工程施工质量控制和质量验收的实践经验，在竖持“验评分离、强化验收、完善手段、过程控制”指导原则的前提下，与《建筑.工程施工质量验收统标准》GB50300—2001协调-致，并征求了设计、监理、施工各有关单位的意见。于2001年10月进行审查定稿。本规范是含有强制性条文的强制性标准。是以保证工程安全、使用功能、人体健康、环境效益和公众利益为重点，对建筑电气工程施工质量作出控制和验收的规定。同时也适当地规定了少许外观质量要求的6-6-2
工程1kV及以下配线工程施工及验收规范》GB50258—96、《电气装置安装工程电气照明装置施工T及验收规范》GB50259--96同时废止。本规范由建设部负责管理和对强制性条文的解释，浙江省开元安装集团有限公司负责具体技术内容的解释，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部
二〇〇二年四月－日
条款。
本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》杂志上，
本规范以黑体字标识的条文为强制性条文，必须严格执行。
为了提高规范质量，请各单位在执行本标准的过程中，注意总结经验，积累资料，随时将有关意见和建议反馈给浙江省开元安装集团有限公司（地址：浙江省杭州市开元路21号邮政编码310001），以供今后修订时参考！
本规范主编单位、参编单位和主要起草人：主编单位：浙江省开元安装集团有限公司参编单位：北京市建设工程质量监督总站杭州市建筑工程质量监督站
浙江省建筑设计研究院
上海市建设工程质量监督总站
主要起草人：钱大治王振生、傅慈英刘波平林　翰　徐乃一　李维瑜　

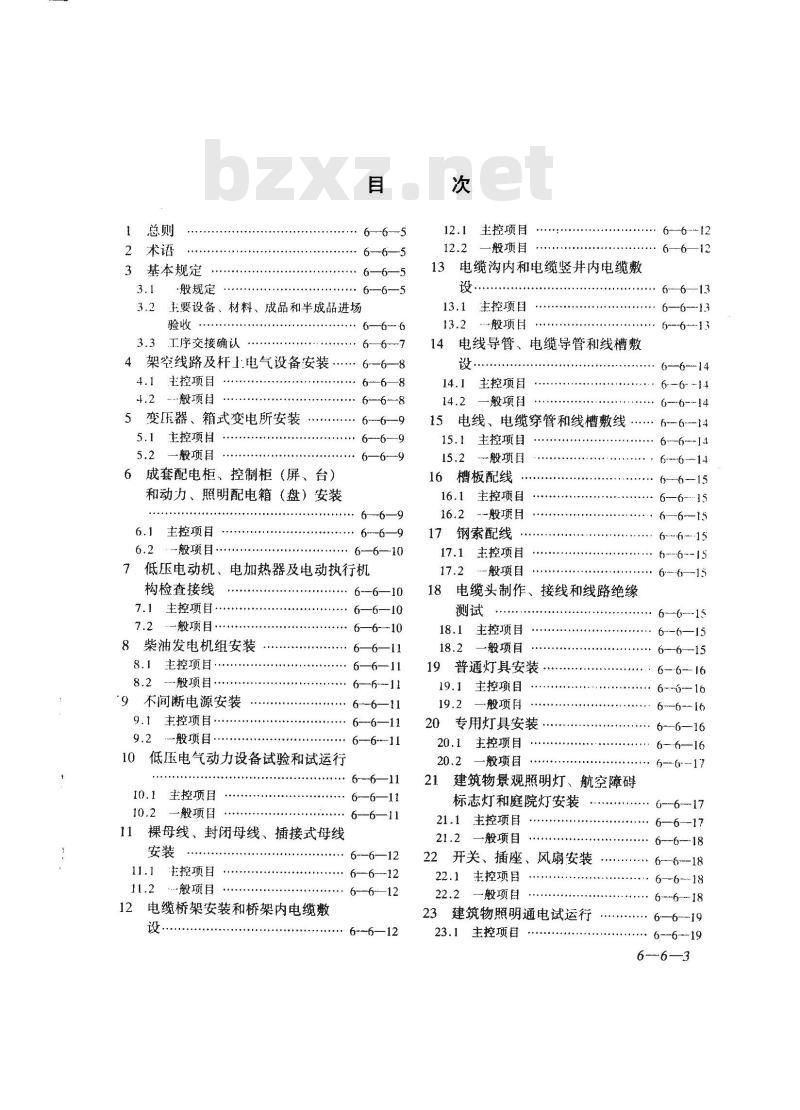

基本规定
·般规定
..t.....
6-6--5
· 6-6—5
6—6-
· 6-—6—5
主要设备、材料、成品和半成品进场3.2
... 6-66
3.3工序交接确认
.. 6-6-7
4架空线路及杆1.电气设备安装6-6—84.1主控项目
·般项目
5变压器、箱式变电所安装
5.1主控项目
一般项目
成套配电柜、控制柜（屏、台）6
和动力、照明配电箱（盘）安装 6-68
* 6---6--8
6--6--9
6--6-9
.. 6--6—9
主控项目
6--6—9
般项目·
-6—10
7低压电动机、电加热器及电动执行机构检查接线
7.1主控项目·
…—般项目·
8柴油发电机组安装
主控项目
-般项目·
‘9不间断电源安装
主控项目·
一般项目
6--6—10
6—6--10
6—6--10
: 6—6—11
6—6—11
6--6--11
6--6—11
-6—11
6--6-11
10低压电气动力设备试验和试运行10.1主控项目
10.2—般项目
: 6-6—11
6--6—11
裸母线、封闭母线、插接式母线安装
11.1#控项目
般项目
12电缆桥架安装和桥架内电缆敷设
6--6—11
6-—6—12
6-—12
-6—12
12.1主控项目
一般项目
电缆沟内和电缆竖井内电缆敷
13.1主控项目
般项目
电线导管、电缆导管和线槽敷
14.1主控项目
一般项目
6--6--12
6—6—12
: 6—6--13
6—-6-13
--6--13
6--6--14
66 -14
6--6--14
电线、电缆穿管和线槽敷线
... 66.-14
15.1主控项目
般项目
16槽板配线
16.1主控项目
—-般项目
17钢索配线
17.1主控项目…
-般项目
电缆头制作、接线和线路绝缘
18.1主控项目
一般项目
普通灯具安装
19.1主控项目
一般项目
专用灯具安装
20.1主控项目
一般项目
建筑物景观照明灯、航空障碍
66---11
6--6--14
6-6--15
.. 66-15
: 6—6--15
-. 6--6--15
: 6-6—15
· 6—6---15
6--6--15
、 66--15
. 6-6-16
: 6--6---16
6--6-16
6--6—16
6--6—16
6-6---17
标志灯和庭院灯安装
. 6.17
21.1主控项目
一般项目
....... 6617
............ 6-6-18
22开关、插座、风扇安装．…··--1822.1主控项目
一般项目
......... 66.18
......... 66-18
23建筑物照明通电试运行．6.·923.1 主控项目
.... 6.--.19
6-6—3
24接地装置安装
24.1主控项月
24.2一般项目
避雷引下线和变配电室接地干线敷设
25.1主控项目．…
一般项目
26接闪器安装
26.1主控项目…
·般项目
建筑物等电位联结
6--6-4
6--6--19
-6--19
6-6—19
6--6-20
6--6-20
6—6—20
6--6-20
6—6—20
.. .6--20
.. 6620
27.1主控项目
--般项目
.... 6-6-20
6---6--20
28分部（子分部）工程验收
X.... 6-6--21
附录A
发电机交接试验
附录 B
附录C
附录D
......
低压电器交接试验
..... 66--21
6-6--22
母线螺栓搭接尺寸
.. 6..22
母线搭接螺栓的拧紧
室内裸母线最小安全
附录E
本规范用词说明
6—6--22
6—6—23
: 6—-6--24
1.0.1为了加强建筑工程质量管理，统一建筑电气.工程施工质量的验收、保证工程质量，制定本规范。1.0.2本规范适用于满足建筑物预期使用功能要求的电气安装工程施工.质量验收。适用电压等级为10kV及以下1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300-2001和相应的设计规范配套使用。1.0.4建筑电气工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定1.0.5建筑电气工程施工质量验收除应执行本规范外，尚应符合国家现行有关标准、规范的规定。2
wiring system
布线系统
根电缆（电线）、多根电缆（电线）或母线以及固定它们的部件的组合。如果需要，布线系统还包括封装电缆(电线）或母线的部件。
2.0,2 电气设备 electrical equipment发电、变电、输电、配电或用电的任何物件，诸如电机、变压器、电器、测量仪表、保护装置、布线系统的设备、电气用具。2.0.3用电设备
current-using equipment
将电能转换成其他形式能量(例如光能、热能、机械能)的设备
2.0.4 电气装置 electrical installation为实现一个或几个具体目的且特性相配合的电气设备的组合。
建筑电气工程（装置）electrical installation in building2. 0. 5
为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求,也能满足使用建筑物的人的安全需要。2.0.6导管conduit
在电气安装中用来保护电线或电缆的圆型或非圆型的布线系统的一部分，导管有足够的密封性，使电线电缆只能从纵向引入，而不能从横向引人。
2.0.7金属导管
metal conduit
由金属材料制成的导管。
2. 0. 8 绝缘导管
insulating conduit
没有任何导电部分（不管是内部金属衬套或外部金属网、金属涂屡等均不存在),由绝缴材料制成的导管。保护导体（PE）
protective conductor(PE:
为防止发生电击危险而与下列部件进行电气连接的--种导体：
裸露导电部件：
外部导电部件：
主接地端子；
接地电极（接地装置）；
电源的接地点或人为的中性接点2.0.10中性保护导体(PEN） PEN conductor-种同时具有中性导体和保护导体功能的接地导体。accessible
2. 0,11可接近的
（用于配线方式)在不摄坏建筑物结构或装修的情况下就能移出或景需的,或者不是永久性地封装在建筑物的结构或装修中的。(用于设备)因为没有锁住的门、抬高或其他有效方法用来防护，而许可十分靠近者。
2.0.12，景观照明landscape lighting为表现建筑物造型特色、艺术特点、功能特征和陶围环境布置的照明工程，这种工程通常在夜间使用。3基本规定
3. 1 一般规定
3.1.1建筑电气.工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001的 3. 0. 1规定外，尚应符合下列规定：
1安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岚；免费标准bzxz.net
2 安装和调试用各类计量器具,应检定合格，使用时在有效期内。
3.1.2除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔
3.1.3额定电压交流1kV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料;额定电压大于交流1kV、直流1. 5kV的应为高压电器设备、器具和材料。3.1.4电气设备上计量仪囊和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。3.1.5建筑电气动力工程的空数试运行和建筑电气照明工程的负荷试运行，应按本规范规定执行，建筑电气动力工程的负荷试运行,依据电气设备及相关建筑设备的种类、特性，编制试运行方案或作业指导书，并应经施工单位审查批准、监理单位确认后执行。3.1.6 动力和照明工程的电保护装量应做模拟动作试验。3. 1. 7 接地(PE)或接零(PEN)支线必须单独与接(PE)效接零(PEN)平线相连接,不待率联连接。3. 1. 8 高压的电气设备和布线系统及细电保护系统的交接试验,6-
-6—5
必须符合现行国象标准《电气装置安激工程电气设备交接试验标准GB 50150 的规定。
3.1.9低压的电气设备和布线系统的交接试验，应符合本规范的规定。
3.1.10送至建筑智能化工程变送器的电逾信号精度等级应符合设计要求，状态信号应正确；接收建筑智能化工程的指令应使建筑电气工程的自动开关动作符合指令要求，且手动、自动切换功能正常。
3.2主要设备、材料、成品和半成品进场验收3.2.1主要设备、材料、成品和半品进场检验结论应有记录，确认符合本规范规定，才能在施工中应用。3.2.2因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符含本规范和相关技术标准规定，才能在施工中应用3.2.3依法定程序批准进人市场的新电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供安装、使用、维修和试验要求等技术文件。
3.2.4进口电气设备、器具和材料进场验收，除符合本规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。3.2.5经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测。
3.2.6变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：
」查验合格证和随带技术文件，变压器有出厂试验记录；2外观检查：有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗调，充气高压设备气压指示正常，涂层完整。3.2.7高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出厂\试验记录；
2外观检查：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰擦凹陷
3.2.8柴油发电机组应符合下列规定；依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录
2外观检查；有铭牌，机身无缺件，涂层完整。3.2.9电动机、电加热器、电动执行机构和低压开关设备等应符合下列规定：
查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志；2外观检查：有铭牌，附件齐全，电气接线端子完好，设备器件无缺损，涂层完整。
3.2.10照明灯具及附件应符合下列规定：1查验合格证.新型气体放电灯具有随带技术文件，2 外观检查;灯具涂层完整，无损伤·附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，酱通灯具有安全认证标志；对成套灯具的绝缘电阻，内部接线等性能进行现场抽样检测。灯具的绝缘电阻值不小于2Mn,内部接线为铜芯绝缘电线芯线截面积不小于0.5mm.橡胶或豪氯乙烯（PVC)绝缘电线的绝缘层厚度不小于0.6mm。对游泳池和类似场所灯具（水下灯及防水灯具)的密闭和绝缘性能有异议时，按批抽样送有资质的试验室检测3.2.11开关、插座、接线禽和风扇及其附件应符合下列规定：1查验合格证·防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志；6—6—6
2外观检查：开关、插座的面板及接线盒盆体完整、无碎裂，零件齐全，风扇无损坏，涂层完整，调速器等附件适配；对开关、插座的电气和机械性能进行现场抽样检测。检测规定如下：
1不同极性带电部件间的电气间隙和爬电距离不小于3mm;2)绝缘电阻值不小于5Mn；
3)用自攻锁紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象：4)金属间相旋合的螺钉螺母,拧紧后完全退出,反复 5 次仍能正常使用。
对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测。3.2.12电线、电缆应符合下列规定：按批查验合格证，合格证有生产许可证编号，按《额定电压1
450/750V及以下聚氟乙烯绝缘电缆》GB5023.」~5023.7标准生产的产品有安全认证标志：
2外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均勾。电缆无压扇、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标：
3按制造标准,现场抽样检测绝缘层厚度和圆形线芯的直径，线芯直径误差不大于标称直径的1%；常用的BV型绝缘电线的绝缘层厚度不小于表3.2.12的规定；BV 型绝续电线的结娠层厚度
表 3, 2, 12
电线芯线标称
截面积(mm)
绝缘压厚规
【定值（mm）
21341516
[ ?8|910|11]12/131415[16|17]1.512.5 101625355070051205018524030040081221822.222.
4 对电线、电缆绝续性能、导电性能和阻燃性能有异议时.按批抽样送有资质的试验室检测。3.2.13导管应符合下列规定：
按批查验合格证；
2 外观检查：钢导管无压扁、内壁光滑。非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整，镀锌钢导管镀层覆完整、表面无锈斑：绝缴导管及配件不碎裂、表面有阻燃标记和制造广标：
3按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝续导管及配件的阻燃性能有异议时,按批抽样送有资质的试验室检测。
3.2.14型钢和电焊条应符合下列规定：按批查验合格证和材质证明书有异议时，按批抽样送有资质的试验室检测；
2外观检查型钢表面无严重锈蚀，无过度扭曲、弯折变形，电焊条包装完整，拆包抽检，焊条尾部无锈斑。3.2.15镀锌制品（支架、横担、接地极、避雷用型钢等）和外线金具应符合下列规定：
1按批查验合格证或镀锌厂出具的镀锌质量证明书；2外观检套;镀锌层覆盖完整、表面无锈斑，金具配件齐全，无砂眼，
3 对镀锌质量有异议时,按批抽样送有资质的试验室检测。3. 2.16电缆桥架、线槽应符合下列规定；膏验合格证；
2外观检查：部件齐全，表面光滑、不变形；钢制桥架涂层完整.无锈蚀，玻璃钢制桥架色泽均匀，无破损碎裂，铝合金桥架涂层完整，无扭曲变形，不压扇，表面不划伤。3.2.17封闭母线、播接母线应符合下列规定：查验合格证和随带安装技术文件：外观检查：防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面：插接母线上的静触头无缺损、表面光滑、镀层完整。：棵母线、裸导线应符合下列规定：3. 2. 18
查验含格证；
外观检查：包装完好·棵母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，不松股、扭折和断股（线），测量线径符合制造标准电缆头部件及接线端了应符合下列规定：3. 2. 19
查验合格证；
外观检：部件齐全，表面无裂纹和气孔，随带的袋装涂料或填料不泄漏，
钢制灯柱应符合下列规定
按批查验合格证：
外观检查：涂层完整，根部接线盒盘盖固件和内置熔断器、开关等器件齐全，盒盆盖密封垫片完整。钢柱内设有专用接地螺栓.地脚螺孔位置按提供的附图尺寸,允许偏差为士2 mm钢筋混凝十电杆和其他混凝土制品应符合下列规定：3. 2. 21
按批查验合格证：
外观检查：表面平整，无缺角露筋，每个制品表面有合格印记；钢筋混凝土电杆表面光滑、无纵向、横向裂纹，杆身平直，弯曲不大于杆长的1/1000。
3, 3工序交接确认
架空线路及杆上电气设备安装应按以下程序进行：线路方向和杆位及拉线坑位测量埋桩后，经检查确认，才能挖掘杆坑和拉线坑
杆坑、拉线坑的深度和坑型，经检查确认，才能立杆和埋设拉线盘
杆上高压电气设备交接试验合格，才能通电；架空线路做绝缘检查，且经单相冲击试验合格，才能通电：架空线路的相位经检查确认，才能与接户线连接3.3.2
变压器、箱式变电所安装应按以下程序进行变压器、箱式变电所的基础验收合格,且对埋人基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；”杆上变压器的支架紧阅检查后，才能吊装变压器且就位固定：
变压器及接地装置交接试验合格，才能通电。3
3.3.3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装应按以下程序进行：
1 埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台
2室内外落地动力配电箱的基础验收合格,且对埋入基础的电线导管，电缆导管进行检查，才能安装箱体；3墙上明装的动力、照明配电箱（盘）的预埋件（金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位.才能安装配电箱（盘）；
、接地（PE）或接零（PEN》连接完成后，核对柜、屏、台、箱、盘内的元件规格、型号，且交接试验合格，才能投人试运行3.3.4低压电动机、电加热器及电动执行机构应与机械设备完成连接.绝缘电阻测试合格，经手动操作符合工艺要求，才能接线。3.3.5柴油发电机组安装应按以下程序进行基础验收合格，才能安装机组：地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序;安放式的机组将底部垫平、垫实；3油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施安装完成；按设计要求配置的消防器材齐全到位；发电机静态试验随机配电盘控制柜接线检查合格，才能空载试运行中发电机空载试运行和试验调整合格，才能负荷试运行S在规定时间内，连续无故障负荷试运行合格，才能投入备用状态
不间断电源按产品技术要求试验调整，应检查确认，才能接至馈电网路。
低压电气动力设备试验和试运行应按以下程序进行：3. 3. 7
1设备的可接近操露导体接地(PE)或接零（PEN)连接完成，经检查合格，才能进行试验；2动力成套配电（控制）柜、屏、台、箱、盘的交流工耐压试验、保护装置的动作试验合格，才能通电；控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。
棵母线、封闭母线、插接式母线安装应按以下程序进行：变压器、高低压成套配电柜、穿墙套管及绝缘子等安装就位，经检查合格，才能安装变压器和高低压成套配电柜的母线；封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距高复核后，才能确定支架设置位置
与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施,工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线：
封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MQ、才能安装组对；母线支架和封闭、插接式母线的外壳接地（PE）或接零(PEN)连接完成，母线绝缘电阻测试和交流工频耐压试验合格，才能通电。
电缆桥架安装和桥架内电绳敷设应按以下程序进行：3.3.9
测量定位，安装桥架的支架,经检查确认，才能安装桥架；1
桥架安装检查合格，才能敷设电缆；电缆敷设前绝缘测试合格，才能敷设；电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认,才能通电。
3.3.10电缆在沟内、竖井内支架上敷设应按以下程序进行：1 电续沟、电缆竖井内的施工临时设施、模板及建筑废料等清除，测量定位后，才能安装支架；电缆沟、电缆竖井内支架安装及电缆导管敷设结束，接地(PE)或接零(PEN)连接完成，经检查确认,才能设电缆;电缆教设前绝缘测试合格，才能敷设4 电缆交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认,才能通电。
3.3.11电线导管、电缆导管和线槽敷设应按以下程序进行：除埋人混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防广处理，经检查确认，才能配警：
：室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认,才能埋设导管
3现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前数设,且检查确认，才能绑扎上层钢筋和浇摘混凝土：4 现浇混凝土墙体内的钢筋网片绑扎完成,门、窗等位置已放线，经检查确认，才能在墙体内配管：被慰蔽的接线盒和导管在隐蔽前检查合格,才能腺敲;5
在梁、板、柱等部位明配管的导管套管、埋件、支架等检套合格，才能配管；
7吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管；6--6-7
顶棚和墙面的喷浆、油漆或壁纸等基本完成，才能敷设线槽、槽板
3.3.12电线、电缆穿管及线槽敷线应按以下程序进行：接地（PE)或接(PEN)及其他焊接施工完成，经检查确认，才能穿人电线或电缆以及线模内敷线；与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检查确认，才能穿人电线、电缆；电缆穿管前绝缘测试合格，才能穿人导管；4电线电缆交接试验合格，且对接线去向和相位等检查确认，才能通电
3.3.13钢索配管的预埋件及预留孔，应预埋、预留完成；装修工程除地面外基本结束，才能吊装钢索及敷设线路。3.3.14电缆头制作和接线应按以下程序进行：：电缆连接位置、连接长度和绝缘测试经检查确认，才能制作电缆头；
2控制电缆绝缘电阻测试和校线合格，才能接线；电线、电缆交接试验和相位核对合格，才能接线。3.3.15照明灯具安装应按以下程序进行：安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成,按设计要求做承载试验合格，才能安装灯具；2影响灯具安装的模板、脚手架拆除；顶拥和墙面喷浆、油漆或壁纸等及地面清理工作基本完成后，才能安装灯具；3导线绝缘测试合格，才能灯具接线；高空安装的灯具，地面通断电试验合格，才能安装照明开关、插座、风扇安装，吊翻的吊钩预埋完成；电线绝3.3.16
缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风响。
3.3.17照明系统的测试和通电试运行应按以下程序进行：电线绝缴电阻测试前电线的接续完成；2照明箱（盘）、灯具、开关、插座的绝续电阻测试在就位前或接线前完成，
备用电源或事故照明电源作空散自动投切试验前拆除负3
荷，空载自动投切试验合格，才能做有载自动投切试验；电气器具及线路绝缴电阻测试合格，才能通电试验：5照明全负荷试验必须在本条的1、2、4完成后进行。3. 3.18接地装置安装应按以下程序进行：1建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇搞混凝土；2人,工接地体：按设计要求位置开挖沟槽，经检查确认，才能打人接地极和设地下接地干线：3接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接，4装置隐蔽：检查验收合格，才能覆土回填。3.3.19引下线安装应按以下程序进行：利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2直接从基础接地体或人工接地体暗敷埋人粉刷层内的引下线，经检查确认不外露,才能贴面砖或刷涂料等，3直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线3.3.20等电位联结应按以下程序进行：总等电位联结：对可作导电接地体的金属管道人户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等电位联结，2辅助等电位联结：对供辅助等电位联结的接地母线位量检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结！
3对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查6--6—8
确认，才能与接地线连接。
3.3.21接闪器安装：接地装置和引下线应施工完成，才能安装接闪器，且与引下线连接。
3.3.22防雷接地系统测试：接地装置施工完成测试应合格，避凿接闪器安装成，整个防雷接地系统连成回路，才能系统测试架空线路及杆上电气设备安装
主控项目
电杆坑、拉线坑的深度允许偏差，应不深于设计坑深4. 1. 1
100mm、不浅于设计坑深50mm
4. 1. 2架空导线的孤垂值,允许偏差为设计弧垂值的士5%,水平排列的同档导线间弧垂值偏差为±50mm4. 1.3变压录中性点应与接地装置引出干线真接连接，接地兼室的接地电阻值必预符合设计要求。4. 1.4杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按本规范第 3. 1. 8 条的规定交接试验合格4.1.5杆上低压配电箱的电气装重和馈电线路交接试验应符合下列规定：
每路配电开关及保护装置的规格、型号，应符合设计要求，2相间和相对地间的绝缘电阻值应大于0.5Mn#电气装量的交流工颊耐压试验电压为 1kV,当绝缘电阻值大于10Mn时，可采用2500V兆欧表摇测替代，试验持续时间lmin，无击穿闪络现象。
4. 2 般项目
4.2.1拉线的绝缘子及金具应齐全，位量正确，承力拉线应与线路中心线方向一致，转角拉线应与线略分角线方向一致。拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配，4.2.2电杆组立应正直，直线杆横向位移不应大于50mm，杆梢偏移不应大于梢径的1/2,转角杆紧线后不向内角倾斜，向外角倾斜不应大于1个梢径。
4.2.3直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。担的上下整斜和左右扭斜，从横担端部测量不应大于20mm。横担等镀锌制品应热漫镀锌。+.2.4导线无断股、扭绞和死弯.与绝缘子固定可靠，金具规格应与导线规格适配。
4.2.5线路的跳线、过引线、接户线的线间和线对地间的安全距离，电压等级为610kV的，应大于300mm；电压等级为1kV及以下的，应大于150mm。用绝缘导线架设的线路，绝缴破口处应修补完整
4.2.6杆上电气设备安装应符合下列规定：固定电气设备的支架、紧固件为热漫镀锌制品，紧固件及防松零件齐全：
变压器油位正常、附件齐全、无渗油现象、外壳涂层完整2
3跌落式熔断器安装的相间距离不小于500mm；熔管试操动能自然打开旋下；
4杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm;地面操作杆的接地(PE)可靠，层有标识;5杆上避雷器排列整齐，相间距离不小于350mm，电源侧引线铜线截面积不小于16mtm，铝线截面积不小于25tm2，接地侧引线铜线截面积不小于25mm2，铝线截面积不小于35mm2。与接地装置引出线连接可靠，
S变压器、箱式变电所安装
5.1主控项目
5. 1. 1 变压器安装应位置正确,附件齐全,油浸变压器油位正常,无渗油现象。
5. 1. 2接地装量引出的接地干线与变压器的低压测中性点直接连接;接地干线与箱式变电所的 N母线和 PE母线直接连接：变压器箱体、干式变压器的支巢或外壳应接地(（PE)。所有连接应可难，紧固件及防松零件齐全。
5. 1.3变压器必须按本规范第 3. 1. 8 条的规定交接试验合格。3.1.4箱式变电所及落地式配电箱的基础应高于室外地坪，周围排水通畅。用地脚螺栓固定的螺帽齐全，拧紧牢固，自由安放的应垫平放正。金属箱式变电所及落地式配电箱，箱体应接地（PE)或接零(PEN)可靠且有标识。
5. 1. 5箱式变电所的交接试验,必须符合下列规定：1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分.按本规范3.1.8的规定交接试验合格。
高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所，交接试验按产品提供的技术文件要求执行：3低压成套配电柜交接试验符合本规范第 4. 1.5 条的规定。5.2一般项目
5.2.1有载调压开关的传动部分润滑应良好，动作灵活.点动给定位置与开关实际位置-致，自动调节符合产品的技术文件要求。5. 2. 2绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确
5.2.3装有滚轮的变压器就位后·应将滚轮用能拆卸的制动部件固定。
5.2.4变压器应按产品技术文件要求进行检查器身，当满足下列条件之时.可不检查器身。
制造广规定不检查器身者
2就地生产仅做短途运输的变压器，且在运输过程中有效监督.无紧急制动、剧烈振动、冲撞或严重颠簸等异常情况者，5.2.5箱式变电所内外涂层完整、无损伤，有通风口的风口防护网完好。
5.2.6箱式变电所的商低压柜内部接线完整、低压每个输出回路标记清晰，回路名称准确。
装有气体继电器的变压器顶盖，沿气体继电器的气流方向5. 2. 7
有1.0%~1.5%的升高坡度，
6成套配电柜、控制柜（屏、台）和动力、照明配电箱(盘)安装
6.1主控项目
6.1.1柜、、台、箱、盘的金属框架及基础型钢必须接地(PE)或接等(PEN)可靠;装有电器的可开启门,门和框架的接地端子间应用裸编织铜线连接，且有标识。6.1.2低压成套配电柜、控柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜(屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小戴面积S，不应小于表6.1.2的规定。表 6. 1. 2 保护异体的裁面积
相规的截面积 S( mtm)
35AS400
相应保护导体的最小截面积 S,(mm2 )s
往;S 指柜(鼻、台、箱、盘)电测进线相线截面积,且两者(S、S,)材质相间。6.1.3手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象动触头与静触头的中心线应一致，且触头接触紧密，投人时，接地触头先于主触头接触,退出时,接地触头后于主触头脱开。6-6—9
6.1.4高压成套配电柜必须按本规范第3.1.8条的规定交接试验合格，且应符合下列规定：
1继电保护元器件、逻辑元件、变送器和控制用计算机等单体校验合格.整组试验动作正确，整定参数符合设计要求；2凡经法定程序批准，进人市场投入使用的新高压电气设备和继电保护装置，按产品技术文件要求交接试验6.1.5
低压成套配电柜交接试验，必须符合本规范第4.1.5条的规定。
柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5Ms2：次回路必须大于1M0。6.1.7柜、屏、台、箱、盘间二次同路交流工频耐压试验，尚绝缘电阻值大于10Mn时，用2500V兆欧表摇测1min，应无闪络击穿现象；绝缘电阻值在【~10Mn时，做1000V交流工额耐压试验，时间Imin.应无络击穿现象
6.1.8直流屏试验，应将屏内电子器件从线路上退出.检测主回路线间和线对地间绝缘电阻值应大于0.5M2，直流屏所附幕电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。照明配电箱（盘）安装应符台下列规定6. 1. 9
1箱（盘）内配线整齐，无绞接现象。导线连接紧密.不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同·端子上导线连接不多于2根，防松垫圈等零件齐全2箱（盘）内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大了30mA，动作时间不大于0.1s。照明箱（盘）内，分别设置零线（N）和保护地线（PE线）汇流排，零线和保护地线经汇流排配出。6.2—般项目
基础型钢安装应符合表6.2.1的规定。表 6. 2. 1
不真度
水平度
不平行度
基础型钢安发允许体差
充许辅整
(mam/m）
（mm/全长）
6. 2.2柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全，
6. 2. 3柜、屏、台、箱、盘安装垂直度允许偏差为 1. 5%，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm6.2.4柜、屏、台、箱、盘内检查试验应符合下列规定：控制开关及保护装置的规格、型号符合设计要求，2 闭锁装置动作准确,可靠;
3主开关的辅助开关切换动作与主开关动作一致；4 柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易脱色。回路中的电子元件不应参加交流工赖耐压试验；48V及以下回路可不做交流工题耐压试验。6.2.5低压电器组合应符合下列规定发热元件安装在散热良好的位置；2熔断器的熔体规格、自动开关的整定值符合设计要求;切换压板接触良好，相邻压板间有安全距离，切换时，不触及相邻的压板
信号回路的信号灯、按钮、光字牌、电铃，电笛、事故电钟等动作和信号显示准确：
5外滤需接地(PE)或接零(FEN)的，连接可靠；6端子排安装牢固，端子有序号，强电、弱电蹦子隔离布置，6—6—-10
子规格与芯线截面积大小适配。6.2.6柜、屏、台、箱、盘间配线：电流回路应采用额定电压不低于750V.芯线截面积不小于2.5mm2的钢芯绝缘电线或电缆：除电子元件回路或类似回路外，其他间路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的芯绝缘电线或电缆。二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
6.2.7连接柜、屏、台、箱、盘面板上的电器及控制台、板等可动部位的电线应符合下列规定：
采用多股铜芯软电线，敷设长度留有适当裕量；2线束有外套塑料管等加强绝缘保护层；3与电器连接时，端部绞紧，且有不开口的终端端子或锡，不松散、断股：
可转动部位的两端用卡子固定。4
照明配电箱（盘）安装应符合下列规定：6. 2.8
位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱（盘）涂层完整；2箱（盘）内接线整齐，回路编号齐全，标识正确：箱（盘）不采用可燃材料制作；3
箱（盘）安装牢固，垂直度允许偏差为1.5%；底边距地面为1.5m，照明配电板底边距地面不小于1.8m。7低压电动机、电加热器及电动
执行机构检查接线
7.1 主控项目
电动机、电加热摄及电动执行机构的可接近操量导体必须接地(PE)或接零(PEN)。
7.1.2电动机、电加热器及电动执行机构绝缘电阻值应大于0.5Mn.
7.1.3100kW以上的电动机，应测量各相直流电阻值，相互差不应大于最小值的2%；无中性点引出的电动机，测量线间直流电阻值，相互差不应大于最小值的1%。7. 2 一般项自
电气设备安装应牢固，螺栓及防松掌件齐全，不松动。防水防潮电气设备的接线人口及接线盒等应做密封处理。7.2.2除电动机随带技术文件说明不允许在施工现场抽芯检查外，有下列情况之一的电动机，应抽芯检查：1出厂时间已超过制造广保证期限，无保证期限的已超过出厂时间一年以上
2外观检查、电气试验、手动盘转和试运转,有异常情况。电动机抽芯检应符合下列规定：7.2.3
1线圖绝缘层完好、无伤瘦，端部绑线不松动，携楔固定、无断裂,引线焊接饱满,内部清洁,通风孔道无堵塞;2轴承无锈斑，注油(脂)的型号、规格和数量正确,转子平衡块紧固,平衡螺丝钡紧,风扇叶片无裂纹，3 连接用紧固件的防松零件齐全完整，4其他指标符合产品技术文件的特有要求在设备接线盒内裸露的不同相导线间和导线对地间最小7. 2. 4
距离应大于8mm，否则应采取绝缘防护措施。柴油发电机组安装
8.1 主控项目
发电机的试验必须符合本规范附录 A 的规定。8. 1. 1
发电机组至低压配电柜馈电线路的相间、相对地间的绝缘8, 1.2
电阻值应大于 0. 5Mα,塑料绝缴电缆馈电线路直流耐压试验为2. 4kV,时间15min，泄滑电流稳定，无击穿现象。柴油发电机馈电线路连接后，两端的相序必须与腺供电8.1.3
系统的相序一致。
8.1.发电机中性线(工作零线)应与接地干线直接连接，螺栓防松零件齐全且有标识。
一般项目
发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。开关、保护装置的型号、规格正磷，验证出厂试验的锁定标记应无位移，有位移应新按制造厂要求试验标定。8. 2. 2发电机本体和机械部分的可接近模露导体应接地(PE)或接零(PEN)可靠·且有标识。
8.2.3受电衡低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格·应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。不间断电源安装
9.1主控项目
不间断电源的整流装置、逆变装置和静态开关装置的规9.1.1
格、型号必须符合设计要求。内部结线连接正确，紧固件齐全，可靠不松动，焊接连接无脱落现象9.1. 2不间断电源的输人、输出各级保护系统和输出的电压稳定性、波形畸变系数、频率、相位、静态开关的动作等各项技术性能指标试验调整必须符合产品技术文件要求，且符合设计文件要求。不间断电源装量间连线的线间、线对地间绝缴电阻值应大9.1.3
于0.5Mn。
不间断电源输出端的中性线(N 极),必须与由接地表量9, 1, 4
直接引来的接地干线相连接,做重复接地。9.2一般项目
9.2.1安放不间断电源的机架组装应横平竖直，水平度、垂直度允许偏差不应大于1.5%，紧固件齐全。9.2.2引入或引出不间断电源装置的主回路电线、电缆和控制电线，电缆应分别穿保护管敷设，在电缆支架上平行敷设应保持150mm 的距离；电线、电的屏蔽护套接地连接可靠，与接地干线就近连接，紧固件齐全，
不间断电源装置的可接近操解导体应接地(PE)或接零9.2.3
(PEN)可靠,且有标识。
9.2.4不间断电源正常运行时产生的A声级噪声，不应大于45dB;输出额定电流为5A及以下的小型不间断电源噪声，不应大于30dB。
合格。
低压电气动力设备试验和试运行10.1主控项目
试运行前，相关电气设备和线路应按本规范的规定试验现场单独安装的低压电器交接试验项目应符合本规范附录B的规定。
10. 2—般项目
10.2.1成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。
10. 2. 2电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的混升。
交流电动机在空载状态下(不投料)可启动次数及间隔时10.2.3
间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于 5min，再次启动应在电动机冷却至常溢下。空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空裁状态运行(不投料)要求。10.2.4大容量(630A及以上）导线或母线连接处，在设计计算负运行情况下应做温度抽测记录，温升值稳定且不大于设计值电动执行机构的动作方向及指示，应与工艺装量的设计10. 2. 5
要求保持一致。
6—6—11
裸母线、封闭母线、插接式母线安装11
11.1 生控项目
绝缴于的底照、套管的法兰、保护网(军)及母线支架等11. 1. 1
可接近视露导体应接地(PE)或接零(PEN)可靠。不应作为接地(PE)或接零(PEN)的接续导体。
11.1.2母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应符合下列规定：
母线的各类搭接连接的钻孔直径和搭接长度符合本规范附录C的规定，用力矩扳手拧紧钢制连接螺栓的力矩值符合本规范附录 D 的规定;
2母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；3 连接螺栓两侧有平垫围，相邻垫围间有大于 3mm 的间隙，螺母侧装有弹簧垫或锁紧螺母；4螺栓受力均勺，不使电器的接线端子受额外应力。11.1.3封闭、插接式母线安装应符合下列规定：1母线与外亮同心，允许偏差为土5mm当段与段连接时，两相邻段母线及外亮对准，连接后不使母线及外尧受额外应力：
3母线的连接方法符合产品技术文件要求。11. 1.4 室内裸母线的最小安全净距应符合本规范附录 E的规定。
11.1.5高压母线交流工频耐压试验必须按本规范第3.1.8条的规定交接试验合格。
11.1.6低压母线交接试验应符合本规范第4.1.5条的规定。一般项自
11,2. 1母线的支架与预埋铁件采用焊接固定时，焊缝应饱满;采用膨胀螺栓固定时,选用的娠栓应适配,连接应牢固。11. 2. 2 母线与母线、母线与电器接线端子搭接,搭接面的处理应符合下列规定
钢与钢;至外、高温且潮还的室内,措接面糖竭;干燥的室内,不
铝与铝：搭接面不做涂层处理；3 钢与钢;措接面塘竭或键锌;
4 与铝;在干燥的室内,调导体措接面塘摄;在潮湿场所,侧导体搭接面竭,且采用铜铝过渡板与铝导体连接；5 钢与铜或铝;钢搭接面拮锡。
母线的相序排列及涂色，当设计无要求时应符合下列规定：
上、下布量的交流母线，由上至下排列为 A、B.C 相；直流母线正极在上，负极在下，
2水平布量的交流母线,由盘后向盘前排列为 A,B、C 相;直流母线正极在后,负极在前；
3面对引下线的交母线，由左至右排列为 A、B、C 相,直流每线正极在左，负极在右；
4母线的涂色;交流,A相为黄色,B相为绿色、C 相为红色直流,正极为色、负极为蓝色;在连接处或支持件边续两侧10mm以内不涂色。
11.2.4母线在绝续子上安装应符合下列规定：1金具与绝缘于间的固定平整牢固，不使母线受额外应力，路：
2交流母线的固定金具或其他支持金具不形成闭合铁磁回3除固定点外，当母线平量时，母线支持央板的上部玉板与6—6--12
母线间有1～1.5mm的间隙；当母线立置时，上部压板与母线间有1.5~2mm的间隙：
4母线的固定点，每段设置1个，设置于全长或两母线伸缩节的中点：
母线来用螺栓搭接时.连接处距绝缘子的支持夹板边缘不小于50mm
11.2.5封闭、插接式母线组装和固定位置应正确，外壳与底座间、外壳各连接部位和母线的连接螺栓应按产品技术文件要求选择正确,连接繁固。
12电缆桥架安装和桥架内电缆敷设12. 1 主控项目
12. 1. 1 金属电绩桥渠及其支渠和引入戏引出的金属电填寿管必须损地(PE)或接零(PEN)可靠,且必须符合下列规定:1
金脑电燃桥架及其支架全长应不少于 2 处与接地(PE)或接零(PEN)干嫂相迹接：
非镀锌电填桥架间连接板的两端聘接调芯接地线,接地线2
最小允许餐面积不小于4mm；
3 缓坏电填桥架间连接板的两增不膀接接地线,但连接板两端不少于 2 个有防松竭幅效防松龄测的滤接间定螺栓。12. 1. 2电续敷设严禁有绞疗、铠装压剂、护层断裂和表面严重划伤等缺陷。
12. 2般项自
电缆桥架安装应符合下列规定：直线段钢制电继析架长度超过 30m、妇合金或玻璃钢制电缆桥架长度超过 15m 设有伸缩节;电域桥架跨越建筑物变形缝处设量补体装量1
2 电缆桥架转弯处的旁曲半径,不小于桥架内电缆最小允许弯曲半径，电续最小允许弯曲半径见表 12. 2. 1-1患慎最小允许毒曲半径
表 12. 2. 1-1
电块种类
无妇包调他护套的像皮结摄电力电缆有制他护套的橡皮绝摄电力电赖最小允许弯曲半径
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
