GB/T 6107-2000
基本信息
标准号： GB/T 6107-2000
中文名称：使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口
标准类别：国家标准(GB)
标准状态：现行
发布日期：2000-01-03
实施日期：2000-08-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：7459087
标准分类号
标准ICS号：信息技术、办公机械设备>>35.200接口和互连设备
中标分类号：电子元器件与信息技术>>计算机>>L65系统设备接口
出版信息
出版社：中国标准出版社
书号：155066.1-16756
页数：26页
标准价格：15.0 元
出版日期：2004-08-21
相关单位信息
首发日期：1985-06-14
复审日期：2004-10-14
起草单位：电子工业部十五所
归口单位：全国信息技术标准化技术委员会
发布部门：中华人民共和国国家质量监督检验检疫总局
主管部门：国家标准化管理委员会
标准简介
本标准适用于使用串行二进制数据交换的数据终端设备(DTE)与数据电路终接设备(DCE)的互连。 GB/T 6107-2000 使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口 GB/T6107-2000 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

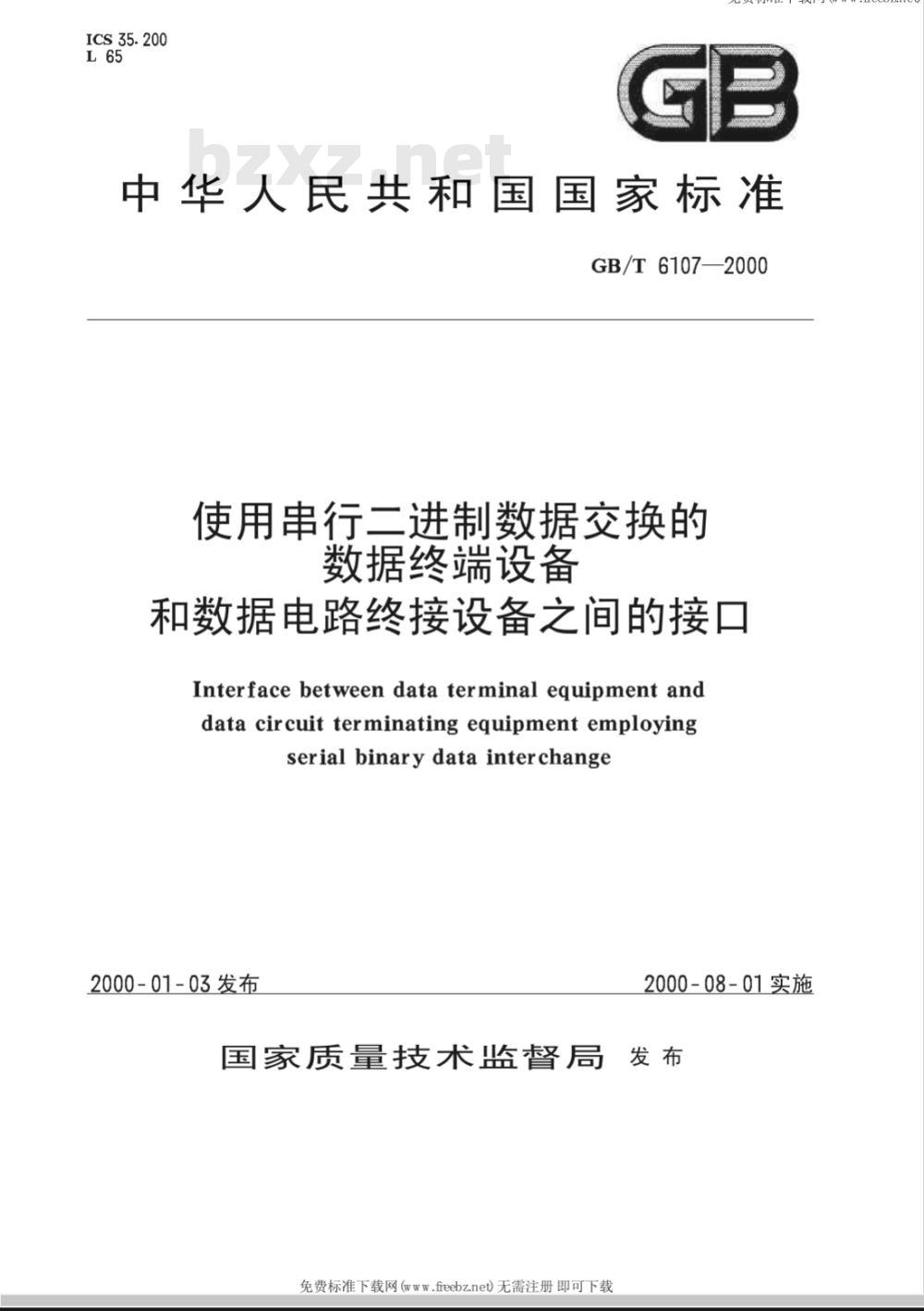

ICS35.200
中华人民共和国国家标准
GB/T 6107—2000
使用串行二进制数据交换的
数据终端设备
和数据电路终接设备之间的接口Interface between data terminal equipment anddata circuit terminating equipment employingserial binary data interchange2000-01-03发布
2000-08-01实施
国家质量技术监督局发布
免费标准下载网(www.fieebz.net)无需注册即可下载GB/T6107—2000
本标准等同采用EIA/TIA-232-E《使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口》。本标准适用于最大数据信号速率为20kbit/s的操作。本标准较上一版本增加了可替换接口连接器的内容，并对电路CE（振铃指示器)和电路CC(DCE准备好)重新进行了定义。本标准的附录A和附录B是提示的附录。本标准由中华人民共和国信息产业部提出。本标准由中国电子技术标准化研究所归口。本标准起草单位：中国电子技术标准化研究所。本标准主要起草人：王宝艾、黄家英、王凌。本标准首次发布时间：1985年4月。1
免费标准下载网(www.fieebz.net)无需注册即可下载GB/T6107—2000
ANSI前言
免费标准下载网(www.fieebz.net)EIA/TIA-232-E并未编入与遵守EIT/TIA-232先前版本的设备产生兼容性问题的技术变化。本标准是EIA/TIA-232-D的修订版，使得它与国际标准CCITTV.24《数据终端设备(DTE）和数据电路终接设备(DCE)之间的接口电路定义表》、V.28《非平衡双流互换电路的电气特性》、ISO2110《25插针DTE/DCE接口连接器和接触件编号分配》、EIA/TIA技术系统会刊TSB-24《ANSI/EIA-232-D和ANSI/EIA-530中清除待发和本地环回的替换使用》以及TSB-26《使用ANSI/EIA-232-D和ANSI/EIA-530的可替换连接器》相一致。本修订版反映了可替换(EIA/TIA-232-EALTA)接口连接器（来自TSB-26)规范的附加内容，包括电路CJ(准备好接收）、为了硬件流量控制而使用的电路CB（清除待发)及为了“置忙”而使用的本地环回(来自TSB-26)。此外，对电路CE（振铃指示器)和电路CC(DCE准备好)的定义修改都已完成。根据EIA/TIA-232标准的先前版本，EIA/TIA-232-E标准提供对于20kbit/s的最大数据信号速率的操作。对于大于20kbit/s速率的操作，推荐使用如下标准：EIA/TIA-530《数据终端设备和数据电路终接设备的高速25插针接口》、EIA/TIA-561《使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的简单8插针异步接口》和EIA/TIA-574《使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的9插针异步接口》。免费标准下载网(www.fieebz.net)无需注册即可下载中华人民共和国国家标准
使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口Interfacebetween data terminal equipment anddata circuit terminating equipment employingserialbinarydatainterchange
1范围
1.1概述
免费标准下载网(www.
GB/T6107—2000
代替GB/T6107—1985
本标准适用于使用串行二进制数据交换的数据终端设备(DTE)与数据电路终接设备(DCE)的互连，其中定义了：
第2章电气信号特性：
互换信号和相关电路的电气和接地信号特性。接口的机械特性：
第3章主
DTE和DCE之间接口的机械特性的定义。互换电路的功能描述：
第4章1
有关一组数据、定时和控制互换电路的功能描述，以供DTE和DCE之间的数字接口使用。
用于选定的通信系统配置的标准接口：第5章
定义了特定互换电路的标准子集，供一组特定的数据通信系统应用中使用。此外，本标准还包括：
第6章建议和解释性说明
第7章术语
1.2接口配置
本标准包含有十三种特定接口配置以适应十五种规定的系统应用的需要。这些配置按类型，用字母A到M来标识。此外，保留类型Z用作对未包括在类型A到类型M的配置的标识，并且供货者应对每种应用的互换电路配置作出详细规定。1.3数据信号速率
本标准适用范围从0到20000bit/s的标称数据信号速率。1.4信号公共
本标准适用于当与电子设备一起使用时数据、定时及控制信号的交换，每一个设备各有单独的公共回线（信号公共），可在接口点上互连。本标准不适用于接口点两侧的设备间要求互相电气绝缘的情况。1.5同步/异步通信
本标准适用于同步和异步的串行二进制数据通信系统。1.6服务类别
本标准适用于各种类型的数据通信服务。包括：国家质量技术监督局2000-01-03批准免费标准下载网(www.fieebz.net)无需注册即可下载2000-08-01实施bZxz.net
1.6.1专线或租用线路服务，二线或四线。并考虑点对点间或多点间的操作。免费标准下载网(www.fireebz.net)1.6.2交换服务，二线或四线。考虑了呼叫的自动应答，但本标准不包括使用GB11015自动产生一个连接所需的全部互换电路。
1.7功能的分配
DCE可以包括发送与接收信号的转换器以及控制功能。其他功能，诸如脉冲再生、差错控制等可以提供或可以不提供。提供这些附加功能的设备可以包含在数据终端设备内或数据电路终接设备内，或者可以作为一个独立的设备插在两者之间。1.7.1当这样的附加功能在DTE或DCE中提供时，本接口标准应适用于在该两类设备之间的互换电路。
1.7.2当附加功能由在DTE和DCE之间插入的独立单元提供时，本标准适用于此独立单元的两侧（与DTE的接口和与DCE的接口，见3.3.3和3.4.2）。1.8工作方式
本标准适用于第5章“用于选定的通信系统配置的标准接口”中所示的系统配置所描述的全部工作方式。
2电气信号特性
2.1电气特性
2.1.1图2.1互换电路的等效电路示出了本章以下各条规定的电气参数。图2.1中所示的等效电路可应用于所有数据、定时或控制电路。等效电路与发生器是位于DCE内、接收器位于DTE内（或者相反）没有关系。
2.1.2互换电路上的发生器的设计应经得起开路、互换电缆中包含有那个互换电路的导体与那个电缆中任何其他导体之间的短路，或那个互换电路和包含电路AB（信号地)在内的任何其他互换电路间连接的任何无源非感性负载而不损害本身或其相关设备。2.1.3对于数据互换电路，当在接口点上测出的互换电路电压(V1)与电路AB（信号公共)相比小于一3V时，应认为信号是在传号状态。当电压V与电路AB（见6.2)相比大于十3V时，应认为信号是在空号状态。土3V之间的区域定义为跃变区。当电压（V)处在跃变区内时，则信号状态无法定义。在数据传输期间，“传号”状态用来表示二进制的“1”状态，而“空号”状态则用来表示二进制的“0”状态。
对于定时及控制的互换电路，当其电压V1与电路AB相比大于十3V时应认为功能是接通(ON），而当电压V1与电路相比小于一3V时应认为功能是断开(OFF)，当电压在跃变区士3V之间，则功能无法唯一确定。
二进制状态
信号状态
互换电压
这个规定既不意味也不排除利用滞后技术的接收器电路来提高其抗干扰性，但是2.1.5的要求也必须满足。
免费标准下载网(www.fieebz.net)无需注册即可下载C
方换电路
接收需
电路AB：信号公共
Co一在接口点上测得的与发生器有关的总有效电容量，并包括连到接口的任何电缆的分布电容；V1一接口点上的电压；
Ct一在接口点上测得的与接收器有关的总有效电容量，并包括连到接口点的任何电缆的分布电容。图2.1互换等效电路
免费标准下载网6
2.1.4互换电路的接收器一侧的负载阻抗在3V到15V的外加电压范围下来定义。在以幅度3V到15V外加电压下测量时，直流电阻不小于3k，也不大于7kQ。在接口点上测得互换电路的接收器侧的有效并联电容(CL），包括电缆电容，应不超过2500pF。负载阻抗的电抗分量不应是电感性的。接收器开路电压幅度应不超过2V（见6.3、6.4和6.5)。2.1.5在实现下列互换电路的场合，它们应用来检测跨接在接口而连接的设备的断电状态或者互连电缆的断开。
电路CA（请求发送）
电路CC(DCE准备好)
电路CD(DTE准备好）
电路SCA（次信道请求发送）
这些电路的发生器一侧断电时的源阻抗应不小于300Q，测量时的外加电压以电路AB为参考点，应不大于2V。这些电路的接收器应将断电状态或互连电缆的断开解释为“断开”状态。2.1.6任何互换电路相对于电路AB（信号公共)的发生器开路电压幅度不能超过25V。互换电路的发生器一侧的源阻抗(包括连到接口点的任何电缆在内)未予规定；但是，该阻抗应使互连电缆内任意两根导体（包括地）之间短路所产生的电流不超过100mA。另外，发生器的设计应使测试负载在3k9到7k2的范围内，在接口点上的电压(V1)幅度既不小于5V也不大于15V（见6.5)。2.1.7经接口点所发送信号的特性（不包括外来于扰），应符合本章所规定的极限。当互换电路以符合2.1.4中所要求的任何接收电路终接时，在接口点这些极限应予以满足。除另有规定外，这些极限适用于所有的互换电路(数据、控制及定时)：（1）所有进入跃变区的互换信号应处理为通过跃变区后的相反的信号状态，并且在下一个信号状态变化前，不应再进入跃变区；（2）当信号在跃变区内时，不得有电压的反向变化。（3）对于控制互换电路，在状态变化时通过跃变区所需的时间不得超过1ms；（4）对于数据及定时互换电路，最大允许跃变时间（即信号通过跃变区所需的时间)基于数据信号速率的单位时间间隔(比特时间)，应与下表一致：3
免费标准下载网(www.fieebz.net)无需注册即可下载anet
单位时间间隔(UI)的持续期
UI≥25ms
2. 5 ms>UI≥50 μs
免费标准下载网(www.
最大允许跃变时间
单位时间间隔的4%
注：好的工程实践要求数据和定时信号的上升和下降时间应近似相等(在2：1或3：1的范围内)。(5）最大的瞬时电压变化率不得超过30V/us。2.2保护地（机架地）
在DTE和DCE中，保护地就是电气上与设备机架连接的一个点。它也可以连接到外部地线上（例如，通过电源线的第三线）。
本标准中的保护地并不是一个互换电路。如果有必要将DTE和DCE的设备机架连接在一起，应使用符合相应国家电气法规的单独导线。并应引起注意，使用有关安全标准中采用的线规和色码。2.3屏蔽
为了便于使用带屏蔽的互连电缆，为此目的而分配了接口连接器编号1接触件。这将允许屏蔽延伸到串级连接部分。通常DCE不应连接接口连接器编号1的接触件。电磁干扰(EMI)抑制要求超出了本标准范围。
3接口的机械特性
3.1机械接口的定义
DTE和DCE间的分界点被定位在两个设备之间可插拔连接器的信号接口点上，距DCE的距离小于3m（见图3.1）。25插针连接器是为所有互换电路规定的标准连接器。当要求较小的物理连接器时，使用可替换的26插针连接器（AltA）。当接口使用AltA连接器时，该接口被称作“GB/T6107AltA”。阴连接器与DCE相关联，但是不必在物理上与之相连接。DTE应提供一个带有阳连接器的接口电缆。3.2电缆长度
最大的电缆长度未予定义，由2.1.4的电气要求来确定（关于指南见附录A）。3.325插针接口连接器
3.3.1图3.2示出了带有阳(插针)接触件和阴外壳（插头连接器）的DTE连接器。图3.3示出了带有阴（插孔)接触件和阳外壳（插座连接器)的DCE连接器。这些图中同时列出了接触件编号。图3.4、图3.5和图3.6分别示出了接触件间距和尺寸。3.3.2各连接器固定在一起可使用多种安排。但没有优选方法可推荐。3.3.3当在DTE和DCE之间插入的独立单元上提供附加功能时（见1.7），阴连接器应与同DTE接口的该单元的一侧相关联，而带有阳连接器的电缆应在与DCE接口的一侧来提供（图3.1a）。3.4AltA26插针接口连接器
3.4.1图3.7示出了带有阳接触件（插针)和阴外壳(插头连接器）的A1tA电缆连接器。图3.8示出了带有阴（插孔)接触件和阳外壳（插座连接器)的AltA设备连接器。这些图中同时示出了接触件编号。3.4.2对于DTE、DCE处、或在DTE和DCE之间的中间设备的所有可分开的连接，在设备上都应使用设备连接器（见图3.8），在电缆上都使用电缆连接器（见图3.7)。因此，利用A1tA连接器选项的电缆组件总是使用电缆连接器（如图3.1(b)和图3.7)。3.5插针识别
3.5.1应使用图3.9所列出的插针分配。3.5.2在第4章（见4.1.1)中没有特别规定的电路插针分配可通过相互协商给出。需要附加插针时，应特别注意其选择。
免费标准下载网(www.fieebz.net)无需注册即可下载E
分界点
最长3m
）使用25描针连疼%的DTE到DCE的五连分卵收
最k3m
b）使用25播连接器的DTE到TXCE的互违分界点
最长3m
分界点
e使用25插针连接籍的带有中间设各的DTE到IXCE的互违替有陶扶象件和明外尧的连接器ICE
带有阴孩题件和阴外壳的接器
图3.1设备互连
免费标准下载网(www.fieebz.net)无需注册即可下载免费标准下载网(www.fieebz.net)5
088868188083
民靠品8品22品品
面向接触件输号的D连换器
10真型值
图3.225插针DTE接口连接器
8608666666060
00aeaaaae
霸42克28115
面阿接的件猫号的DCE连接器
000000e
#o#a#包#o#
10具婴值
图3.325插针DCE接口连接器
免费标准下载网(www.fieebz.net)无需注册即可下载免费标准下载网(www.freebz.net)1.40
图3.4绝缘安装板孔位排列
图3.5阳接触件
注：当插针与插孔配合时插孔应对插针施加足够的压力，以确保良好的电接触。图3.6
阴接触件
免费标准下载网(www.fieebz.net)无需注册即可下载42
免费标准下载网(www.fieebz.net)Ais
AMTVSWS
AILMTVSWS
阔定平面
0.40±0.01
0.60±0.03
26插针
0.0156±0.000 4
0.024±0.001
插针X
插针Y
插针Z
图3.7AltA电缆连接器
插纤X
描针艺
26插针
4.90±0.10
0.25±0.13
免费标准下载网(www.fieebz.net)无需注册即可下载13
免费标准下载网(www.freebz.net)A3
0.193±0.004
0.010+0.005
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
