ICS29.060.01
中华人民共和国国家标准　
GB/T 6108.2—2003/IEC 60182-2:1987绕组线基本尺寸
第2部分：漆包圆绕组线最大外径Basic dimensions of winding wires-Part 2: Maximum overall diameters of enamelled round winding wires(IEC60182-2:1987,IDT)
2003-06-24发布
中华人民共和国銀
国家质量监督检验检疫总局
2004-02-01实施
GB/T6108在《绕组线基本尺寸》下分为3个部分：第1部分：圆绕组线导体直径
第2部分：漆包圆绕组线最大外径第3部分：铜扁绕组线导体尺寸
本部分是GB/T6108的第2部分。下载标准就来标准下载网
GB/T6108.2—2003/IEC60182-2:1987原国家标准GB/T6108—1985《绕组线导体》是等效采用IEC60182-1：1977《绕组线基本尺寸第1部分：圆绕组线导体直径》和IEC60182-3：1972《绕组线基本尺寸第3部分：铜扁绕组线导体尺寸》制定的。
当时由于技术条件原因未采用IEC60182《漆包圆绕组线最大外径》的规定。如今我国绕组线系列标准均已或将等同采用IEC标准，所以本部分等同采用IEC60182-2：1987《绕组线基本尺寸第2部分：漆包圆绕组线最大外径》。本部分的附录A为规范性附录。
本部分删去了1EC60182-2：1987的前言，属编辑性修改。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：福州大通机电股份有限公司、铜陵精达特种电磁线股份有限公司、成都国光电气股份有限公司电工器材厂、广州万宝电工器材工业有限公司、珠海蓉胜电工有限公司、上海裕生特种线材有限公司、山东新泰市赛特电磁线厂、苏州圣利线缆有限公司、上海票明特种电磁线、上海华利电工器材厂。
本部分主要起草人：陈惠民、舒迎春。I

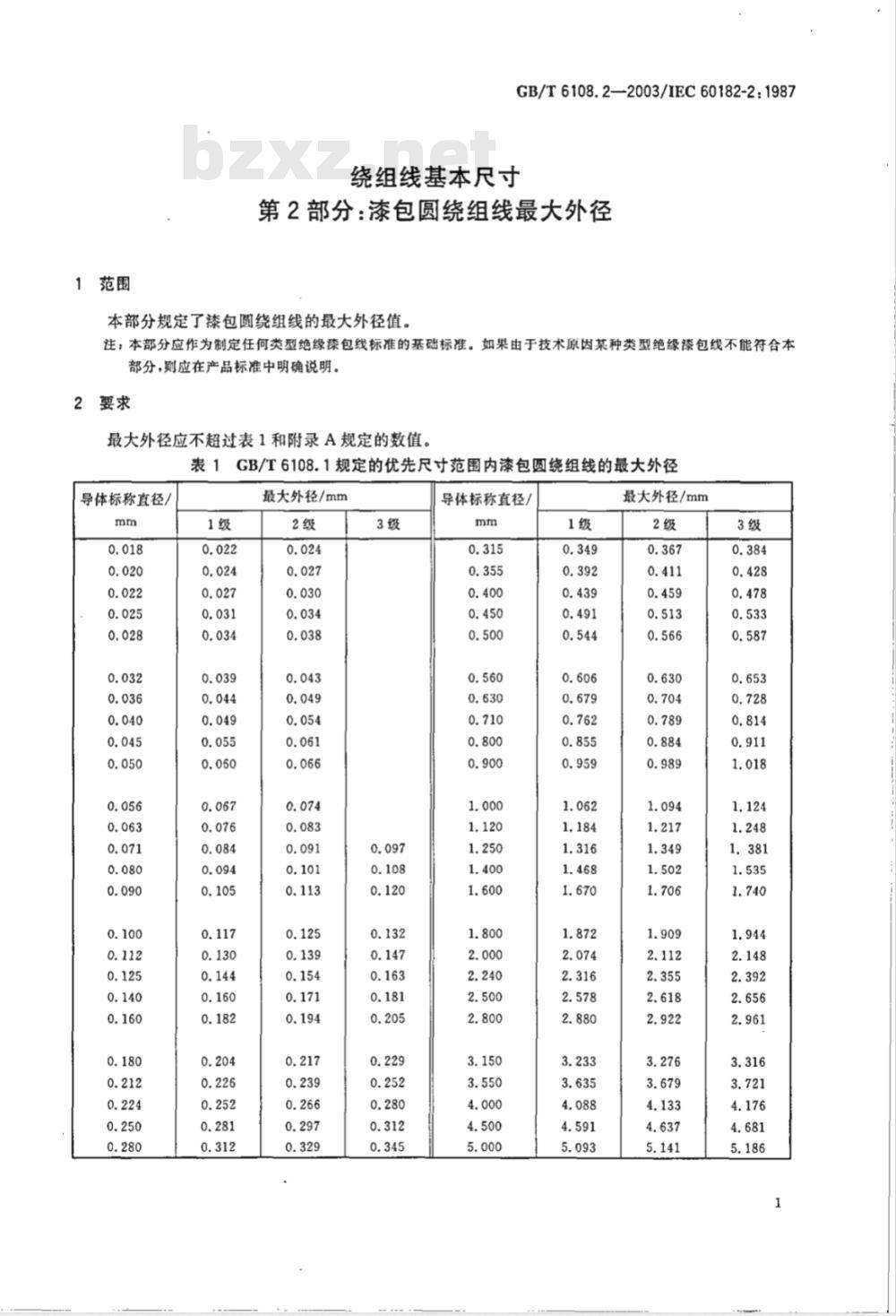

1范围
GB/T6108.2—2003/IEC60182-2：1987绕组线基本尺寸
第2部分：漆包圆绕组线最大外径本部分规定了漆包圆绕组线的最大外径值。注：本部分应作为制定任何类型绝缘漆包线标准的基础标准。如果由于技术原因某种类型绝缘漆包线不能符合本部分，则应在产品标准中明确说明。2要求
最大外径应不超过表1和附录A规定的数值表1GB/T6108.1规定的优先尺寸范围内漆包圆绕组线的最大外径导体标称直径/
最大外径/mm
导体标称直径/
最大外径/mm

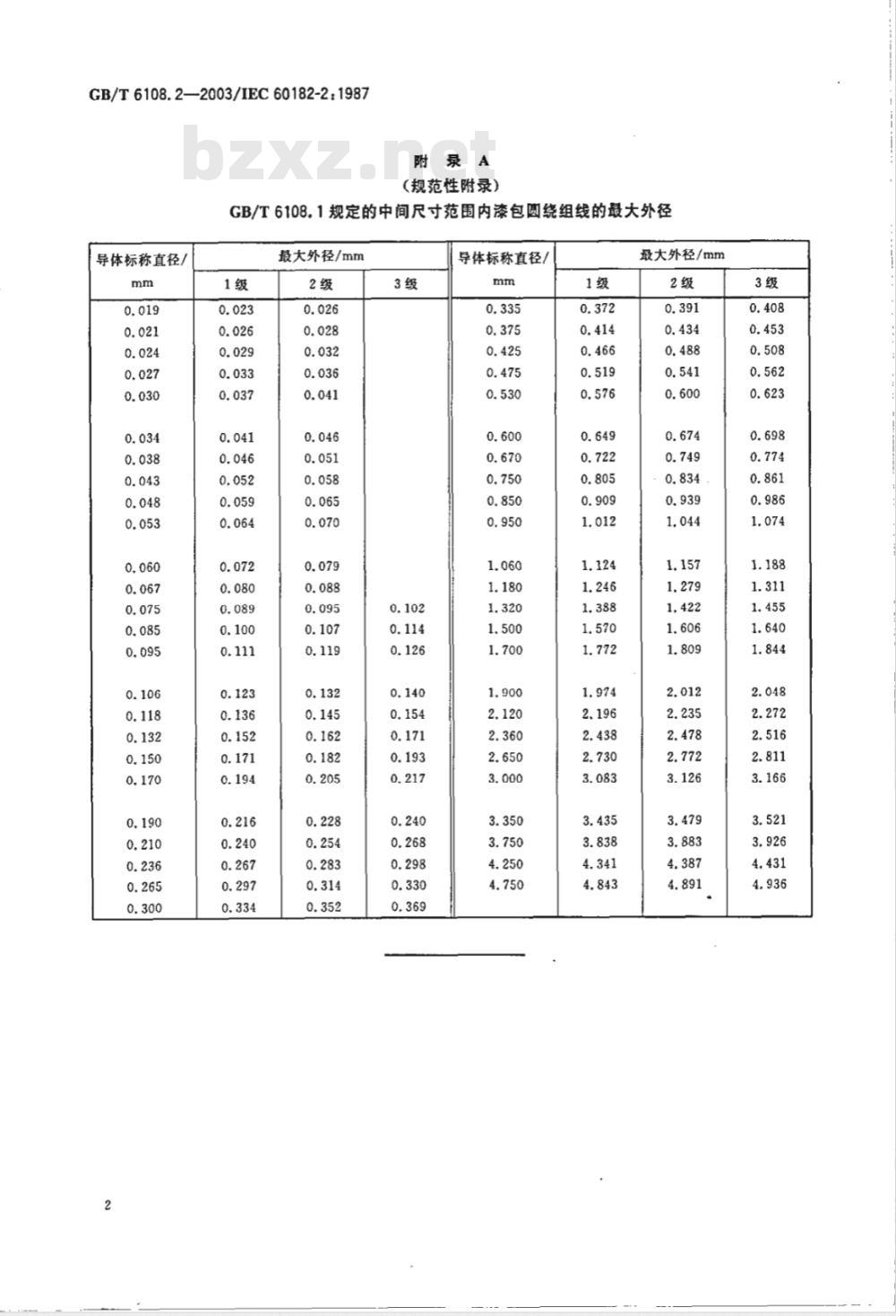

GB/T6108.2—2003/IEC60182-2：1987附录A
(规范性附录）
GB/T6108.1规定的中间尺寸范围内漆包圆绕组线的最大外径导体标称直径/
最大外径/mm
导体标称直径/
最大外径/mm
GB/T6108.2-2003
中华人民共和国
国家标准
绕组线基本尺寸
第2部分：漆包圆绕组线最大外径GB/T6108.2—2003/IEC60182-2.1987本
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16印张1/2字数8千字2003年10月第一版2003年10月第-次印刷印数1-1500
书号：155066·1-19909
网址www.bzcbs.com
版权专有侵权必究
举报电话：（010)68533533
