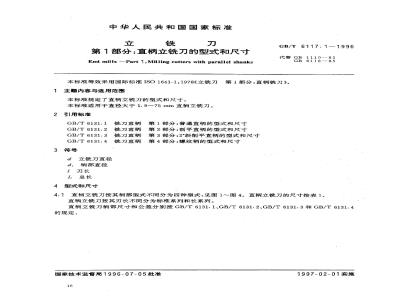

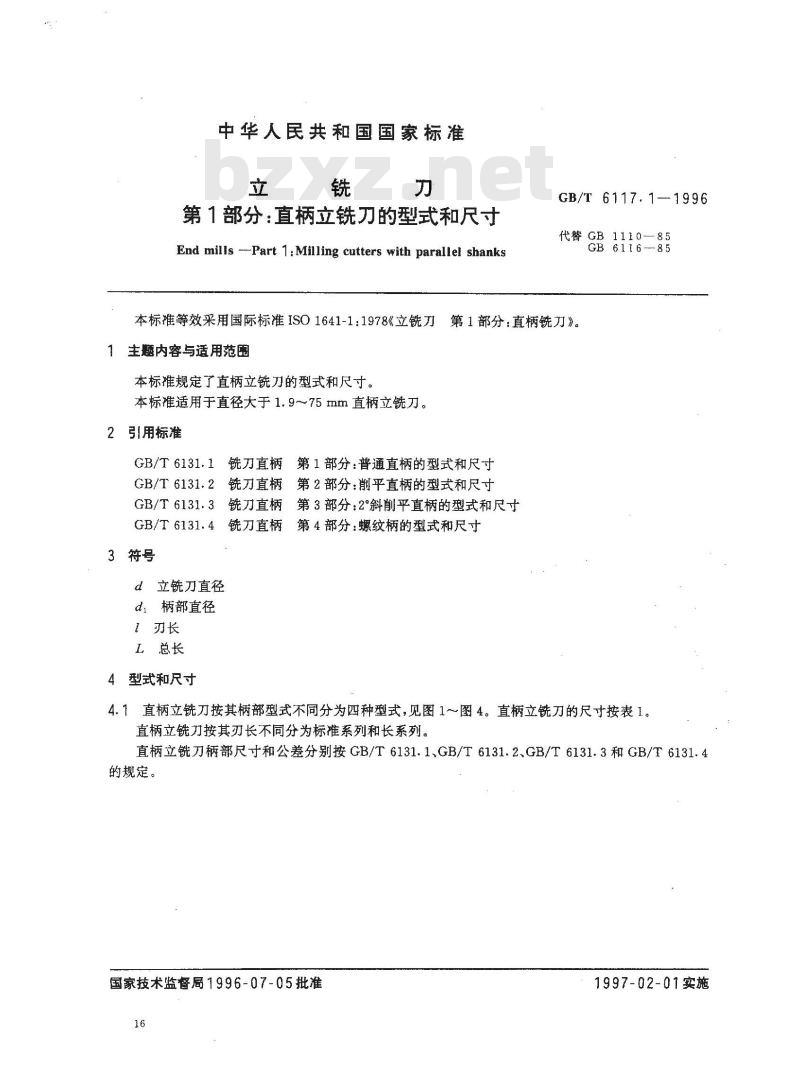

中华人民共和国国家标准
第1部分：直柄立铣刀的型式和尺寸End mills ---Part 1 : Milling cutters with parallel shanksGB/T 6117.1-1996
代替GB1110—85
GB 6116--85此内容来自标准下载网
本标准等效采用国际标准ISO1641-1：1978《立铣刀第1部分：直柄铣刀》。1主题内容与适用范围
本标推规定了直柄立铣刀的型式和尺寸。本标准适用于直径大于1.9~～~75mm直柄立铣刀。2引用标准
GB/T6131.1铣刀直柄第1部分：普通直柄的型式和尺寸GB/T6131.2铣刀直柄第2部分：削平直柄的型式和尺寸GB/T6131.3铣刀直柄第3部分：2°斜削平直柄的型式和尺寸GB/T6131.4铣刀直柄第4部分：螺纹柄的型式和尺寸3符号
d立铣刀直径
d柄部直径
1刃长
L　总长
4型式和尺寸

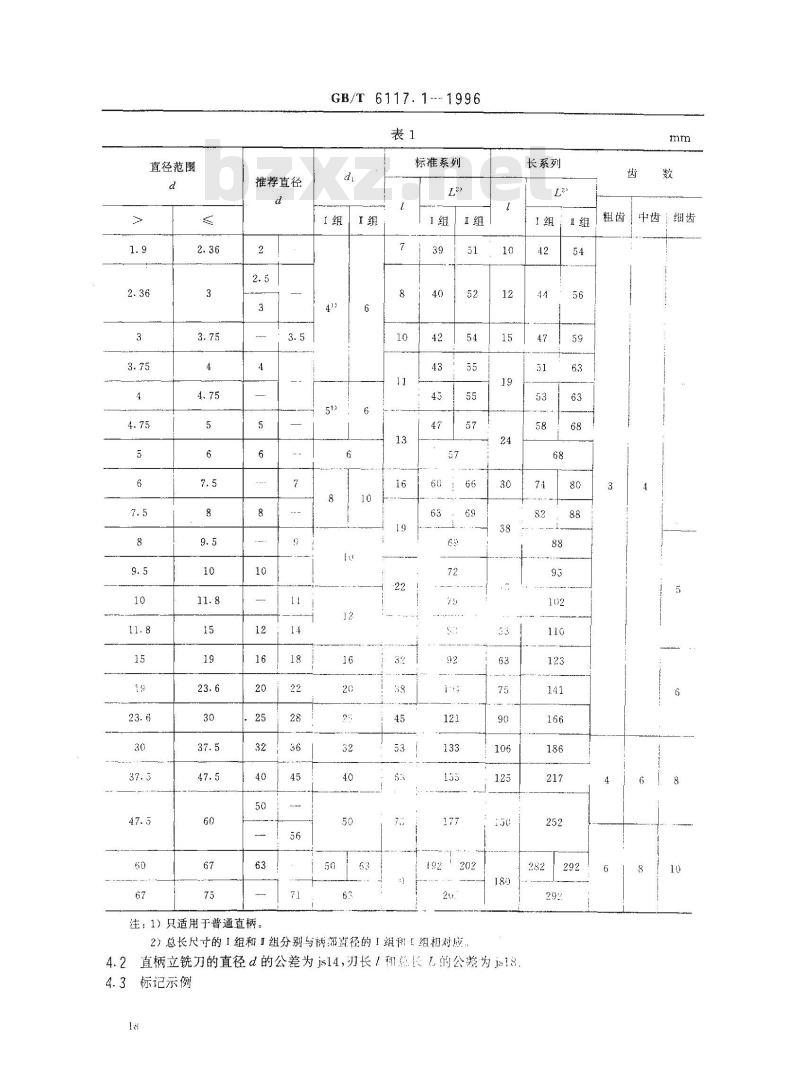

4.1直柄立铣刀按其柄部型式不同分为四种型式，见图1~～图4。直柄立铣刀的尺寸按表1。直柄立铣刀按其刃长不同分为标推系列和长系列。直柄立铣刀柄部尺寸和公差分别按GB/T6131.1、GB/T6131.2、GB/T6131.3和GB/T6131.4的规定。
国家技术监督局1996-07-05批准16
1997-02-01实施
GB/T 6117.11996
任选空刀

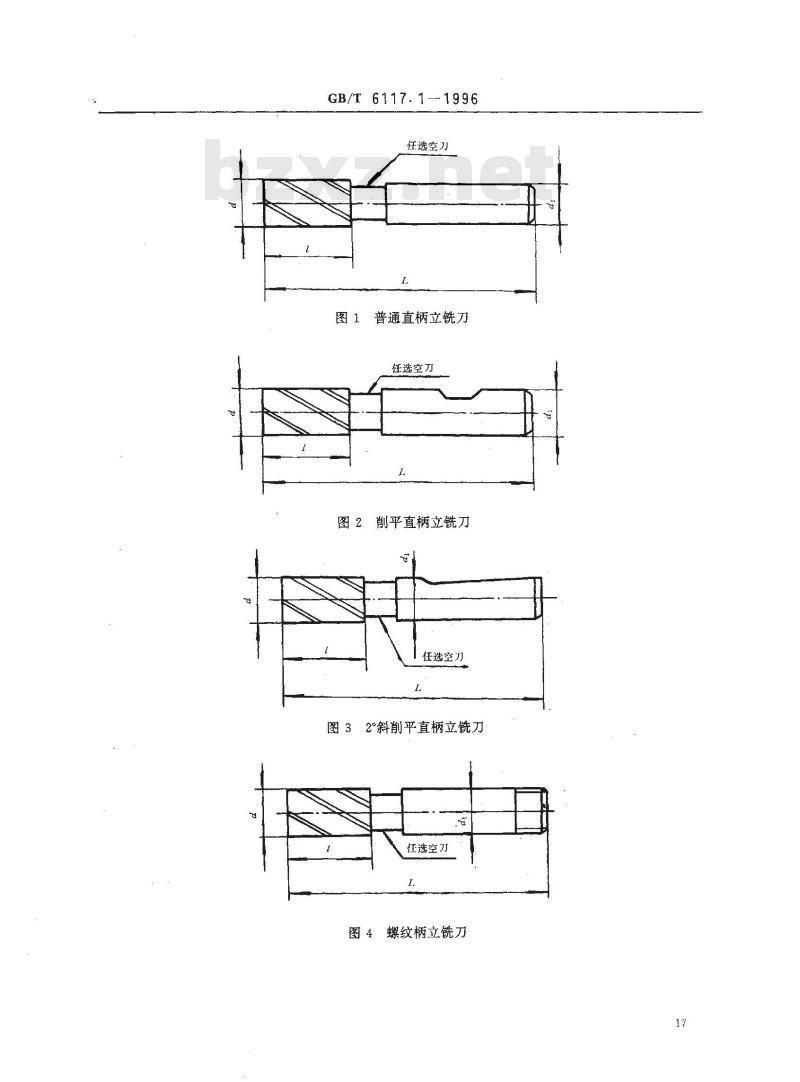

图1普通直柄立铣刀
任选空
削平直柄立铣刀
任选空刀
图32°斜削平直柄立铣刀
任选空刀
图4螺纹柄立铣刀
直径范围
推荐直径
注：1）只适用于普通直柄。
GB/T6117.1--1996
标准系列
2）总长尺寸的I组和1组分别与柄部真径的1组科［组相对应10
直柄立铣刀的直径d的公差为js14，刃长！和总长L的公差为j184.2
4.3标记示例
长系列
粗齿中齿细齿
GB/T 6117.1-1996

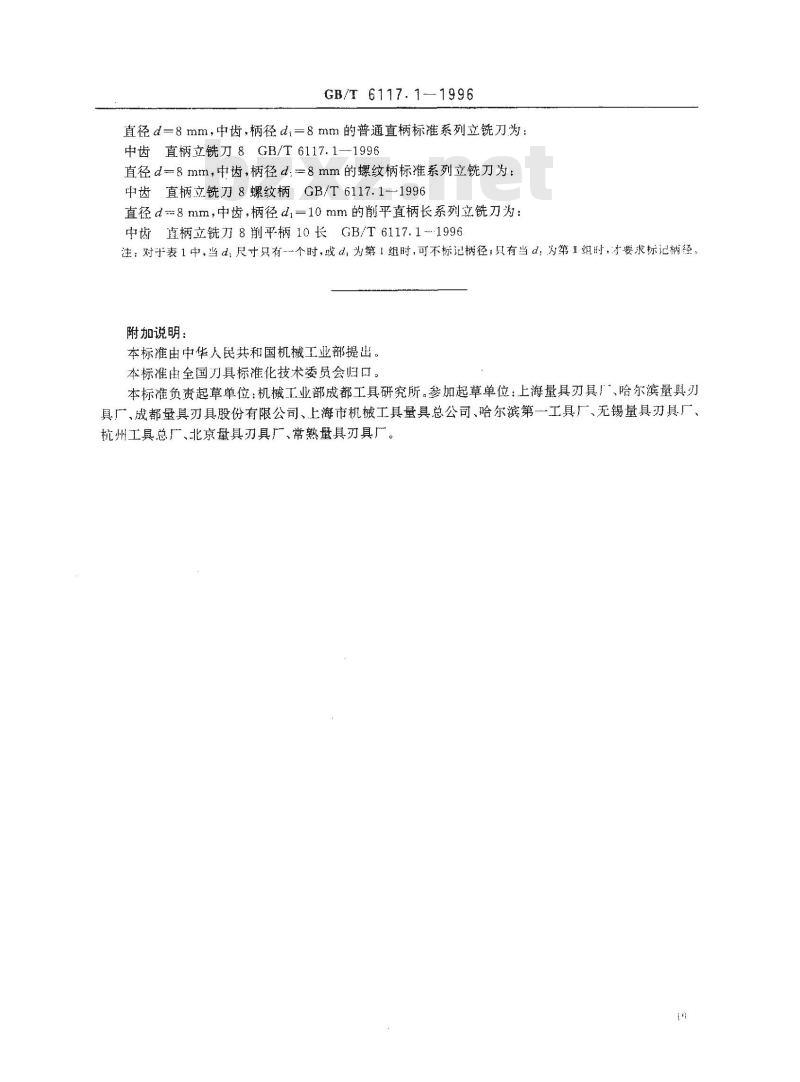

直径d=8mm，中齿，柄径d=8mm的普通直柄标准系列立铣刀为：中齿 直柄立铣刀8 GB/T 6117.1—1996直径d=mm，中齿，柄径d;=8mm的螺纹柄标准系列立铣刀为：中齿直柄立铣刀8螺纹柄GB/T6117.1--1996直径d8mm，中齿，柄径d,=10mm的削平直柄长系列立铣刀为：中齿直柄立铣刀8削平柄10长GB/T6117.1~1996注：对于表1中，当d尺寸只有--个时，或d，为第1组时，可不标记柄径，只有当d：为第1组时，才要求标记柄径。附加说明：
本标准由中华人民共和国机械工业部提出。本标准出全国具标准化技术委员会归口。本标准负责起草单位：机械工业部成都工具研究所。参加起草单位：上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海市机械工具量具总公司、哈尔滨第一工具厂、无锡量具刃具厂、杭州工具总广、北京量具刃具厂、常熟量具刃具厂。
