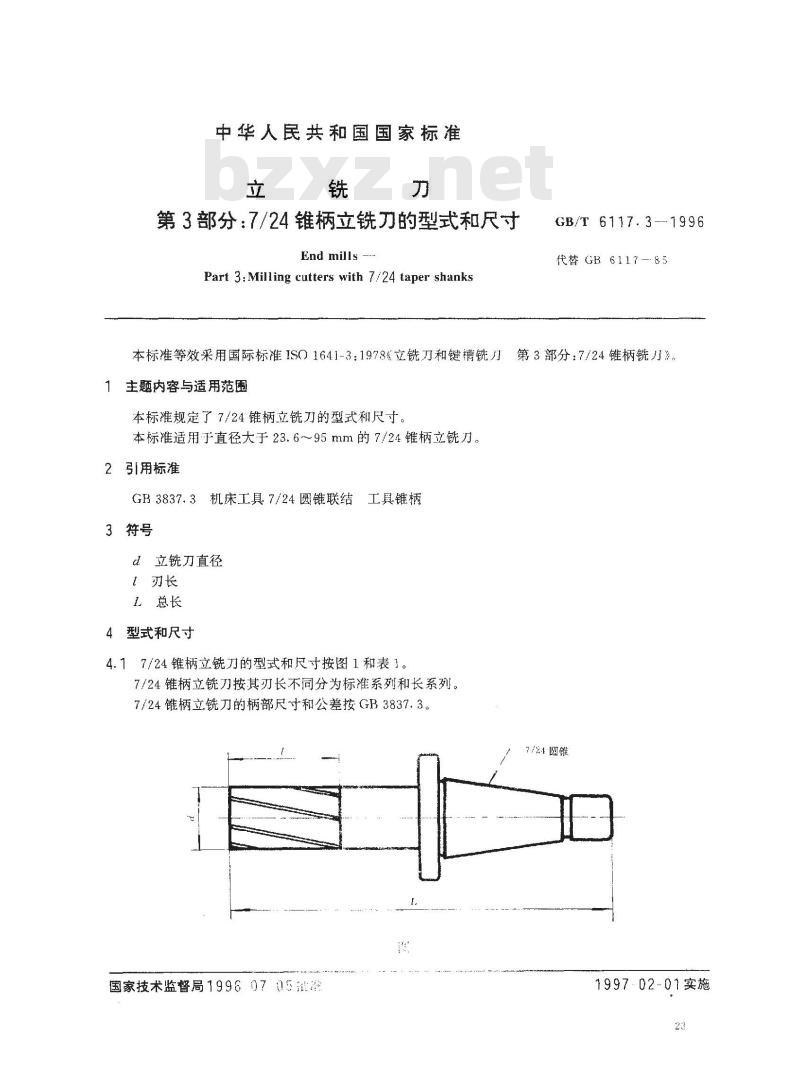

中华人民共和国国家标准
第3部分：7/24锥柄立铣刀的型式和尺寸End mills
Part 3:Milling cutters with 7/24 taper shanksGB/T 6117.3---1996免费标准下载网bzxz
代替GB6117—85
本标准等效采用国际标准ISO1641-3：1978《立铣刀和键槽铣第3部分：7/24锥柄铣刀》。主题内容与适用范围
本标准规定了7/24锥柄立铣刀的型式和尺寸。本标准适用于直径大于23.6~~95mm的7/24锥柄立铣刀。2
引用标准
GB3837.3机床工具7/24圆锥联结工具锥柄
3符号
d立铣刀直径
L　总长
型式和尺寸
4.17/24锥柄立铣刀的型式和尺寸按图1和表1，7/24锥柄立铣刀按其刃长不同分为标准系列和长系列。7/24锥柄立铣刀的柄部尺寸和公差按GB3837.3。/24圆链
国家技术监督局19960705##
1997·02-01实施
直径范圃
推荐直径
GB/T 6117.3--1996
标准系列
长系列
标雄系列
长系列
圆锥号

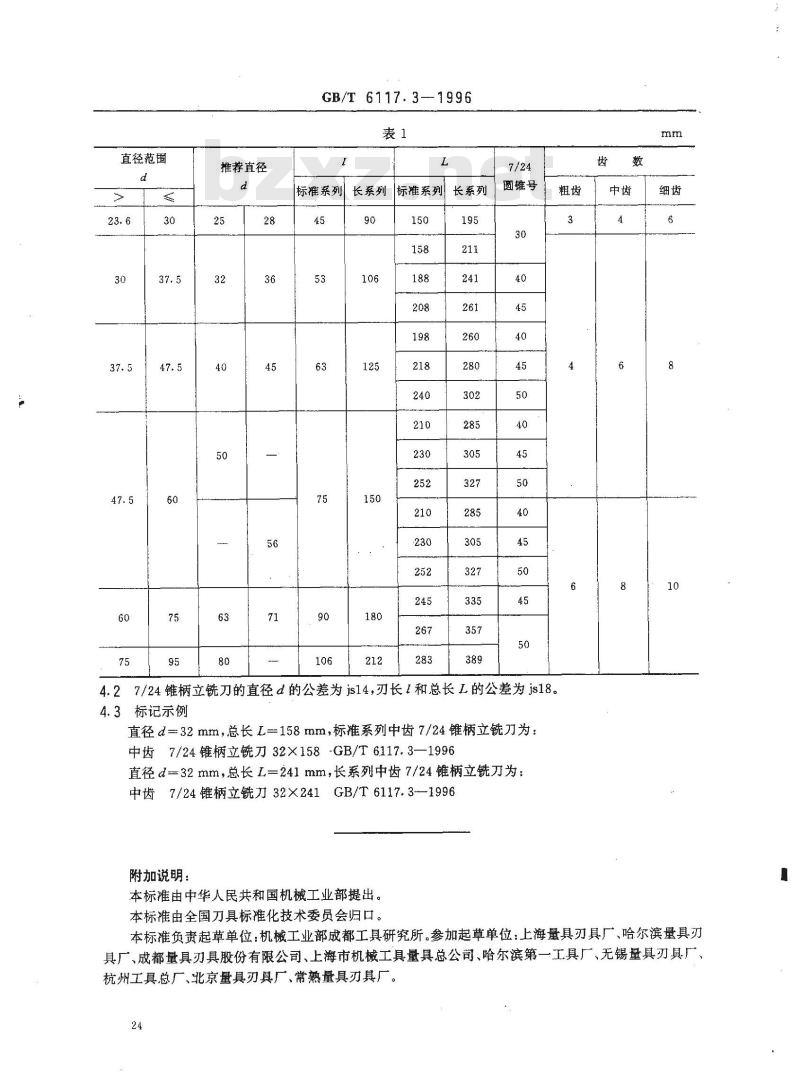

4.27/24锥柄立铣刀的直径d的公差为js14，刃长1和总长L的公差为js18。4.3标记示例
直径d=32mm，总长L=158mm，标准系列中齿7/24锥柄立铣刀为：中齿7/24锥柄立铣刀32×158-GB/T6117.3—1996直径d=32mm，总长L=241mm，长系列中齿7/24锥柄立铣刀为：中齿7/24锥柄立铣刀32×241GB/T6117.3-—1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标推化技术委员会归口。齿
本标准负责起草单位：机械工业部成都工具研究所。参加起草单位：上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海市机械工具量具总公司、哈尔滨第一工具厂、无锡量具刃具厂、杭州工具总厂、北京量具刃具厂、常熟量具刃具厂。24
