GB/T 6119.1-1996
基本信息
标准号： GB/T 6119.1-1996
中文名称：三面刃铣刀 型式和尺寸
标准类别：国家标准(GB)
标准状态：现行
发布日期：1996-07-05
实施日期：1997-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：38437
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.20铣刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
页数：2页
标准价格：8.0 元
相关单位信息
首发日期：1985-06-17
复审日期：2004-10-14
起草单位：成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：国家技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了直齿和错齿三刃铣刀的型式和尺寸。本标准适用于直径50～200mm的直齿和错齿三面刃铣刀。 GB/T 6119.1-1996 三面刃铣刀 型式和尺寸 GB/T6119.1-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

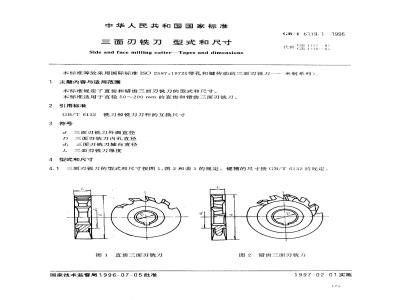

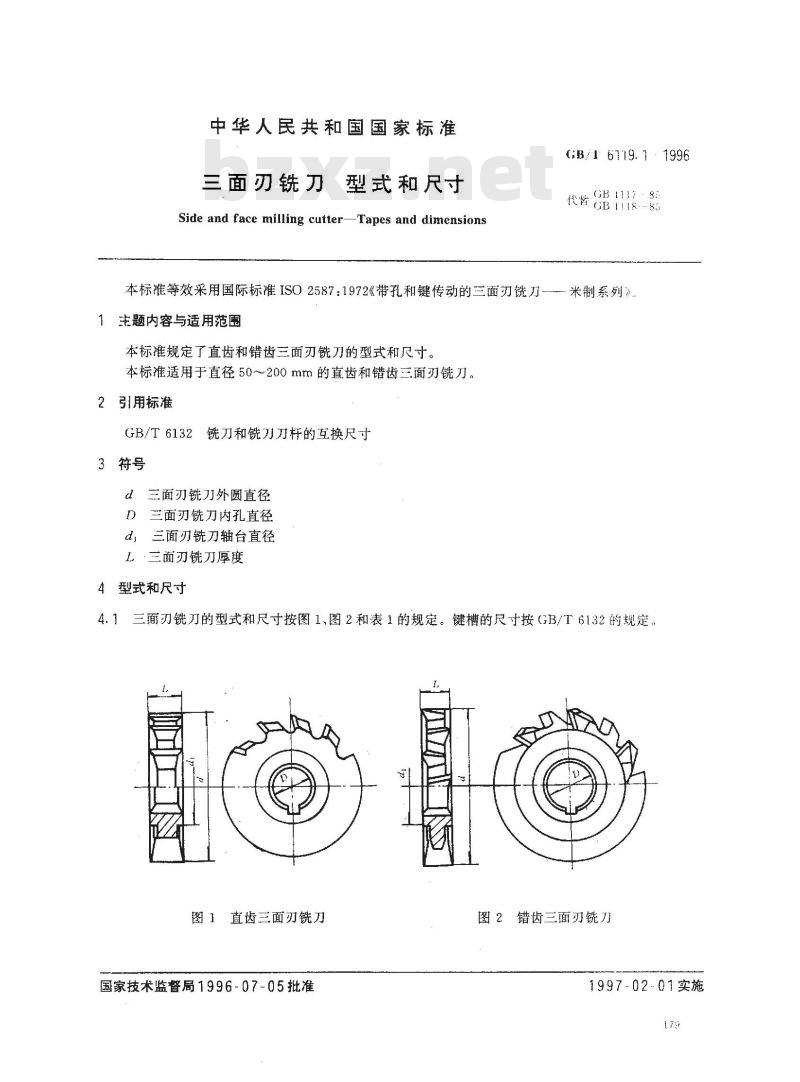

中华人民共和国国家标准
三面刃铣刀型式和尺寸
Side and face milling cutter-Tapes and dimensions本标准等效采用国际标准IS02587：1972《带孔和键传动的三面刃铣刀-1主题内容与适用范围
本标准规定了直齿和错齿三面刃铣刀的型式和尺寸。本标准适用于直径50～200mm的直齿和错齿三面刃铣刀。2引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号wwW.bzxz.Net
d三面刃铣刀外圆直径
三面刃铣刀内孔直径
d三面刃铣刀轴台直径
L·三面刃铣刀厚度
4型式和尺寸
GB/1 6119. 1 : 1996
GB 1117
“米制系列》
4.1三面刃铣刀的型式和尺寸按图1、图2和表1的规定。键槽的尺寸按（GB/T6132的规定图1直齿三面刃铣刀
国家技术监督局1996-07-05批准图2错齿三面刃铣刀
1997-02-01实施

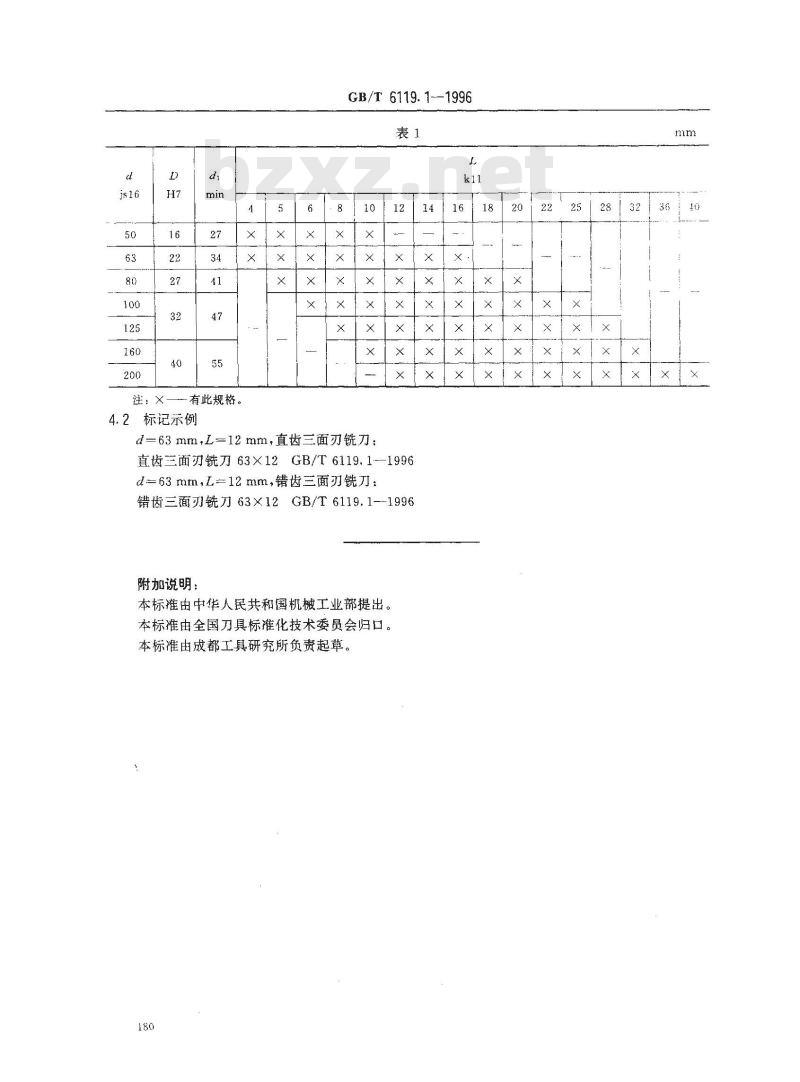

注：×—有此规格。
4.2标记示例
GB/T6119.1--1996
d=63mm，L=12mm，直齿三面刃铣刀：直齿三面刃铣刀63×12GB/T6119.1-1996d=63 mm,L=12 mm,错齿三面刃铣刀：错齿三面刃铣刀63X12GB/T6119.1-1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所负责起草。180
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
三面刃铣刀型式和尺寸
Side and face milling cutter-Tapes and dimensions本标准等效采用国际标准IS02587：1972《带孔和键传动的三面刃铣刀-1主题内容与适用范围
本标准规定了直齿和错齿三面刃铣刀的型式和尺寸。本标准适用于直径50～200mm的直齿和错齿三面刃铣刀。2引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号wwW.bzxz.Net
d三面刃铣刀外圆直径
三面刃铣刀内孔直径
d三面刃铣刀轴台直径
L·三面刃铣刀厚度
4型式和尺寸
GB/1 6119. 1 : 1996
GB 1117
“米制系列》
4.1三面刃铣刀的型式和尺寸按图1、图2和表1的规定。键槽的尺寸按（GB/T6132的规定图1直齿三面刃铣刀
国家技术监督局1996-07-05批准图2错齿三面刃铣刀
1997-02-01实施
注：×—有此规格。
4.2标记示例
GB/T6119.1--1996
d=63mm，L=12mm，直齿三面刃铣刀：直齿三面刃铣刀63×12GB/T6119.1-1996d=63 mm,L=12 mm,错齿三面刃铣刀：错齿三面刃铣刀63X12GB/T6119.1-1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由成都工具研究所负责起草。180
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
