中华人民共和国国家标准
锯片铣刀
型式和尺寸
Metal slitting sa ws-Types and dimensionsGB/T6120--1996
代替GB1120—85
GB 1121--85
GB6120---85
本标准细齿和中齿锯片铣刀分别等效采用国际标准ISO2296：1972《金属用细齿和粗齿锯片铣刀“米制系列》中的细齿和粗齿锯片铣刀。1主题内容与适用范围
本标准规定了细齿、中齿和粗齿锯片铣刀的型式和尺寸。本标准适用于直径20～315mm的金属切削用锯片铣刀。2
引用标准
GB/T6132铣刀和铣刀刀杆的互换尺寸3符号
d锯片铣刀外圆直径
锯片铣刀内孔直径
d锯片铣刀轴台直径
L锯片铣刀厚度
4型式和尺寸

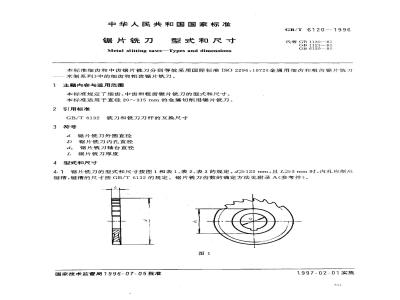

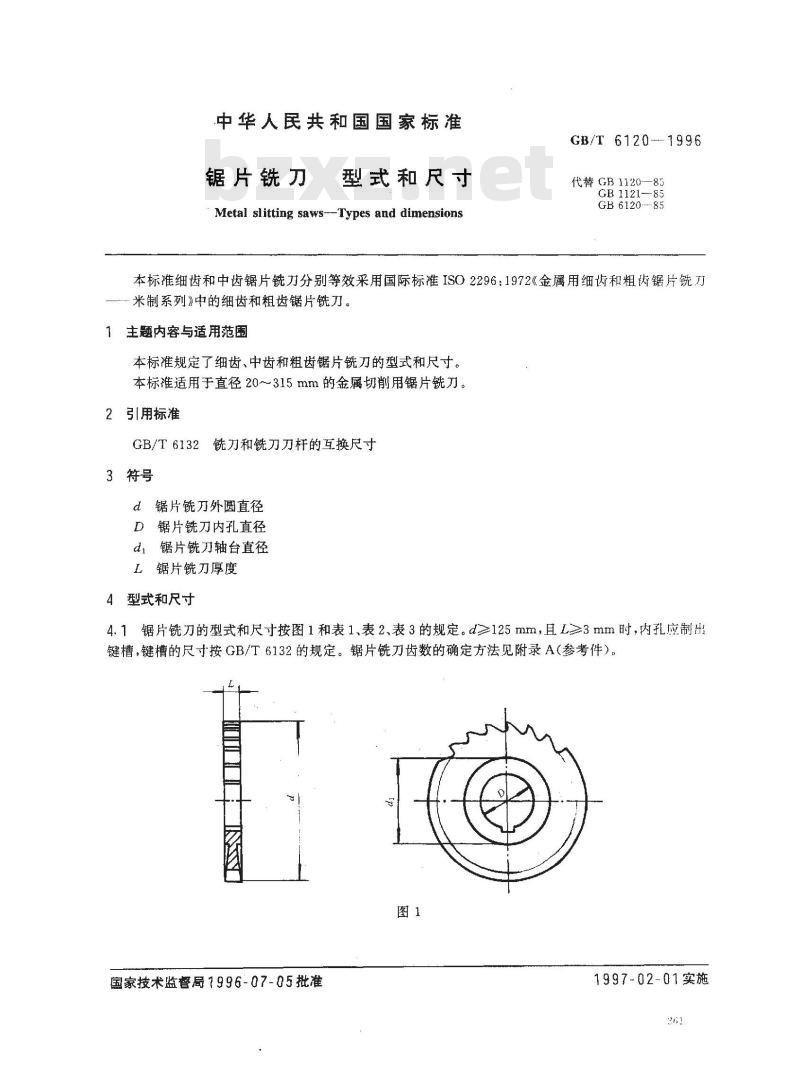

4.1锯片铣刀的型式和尺寸按图1和表1、表2、表3的规定。d≥125mm，且L≥3mm时，内孔应制出键槽，键槽的尺寸按GB/T6132的规定。锯片铣刀齿数的确定方法见附录A（参考件）。图1
国家技术监督局7996-07-05批准1997-02-01实施
d js16
d，min
GB/T 6120-1996

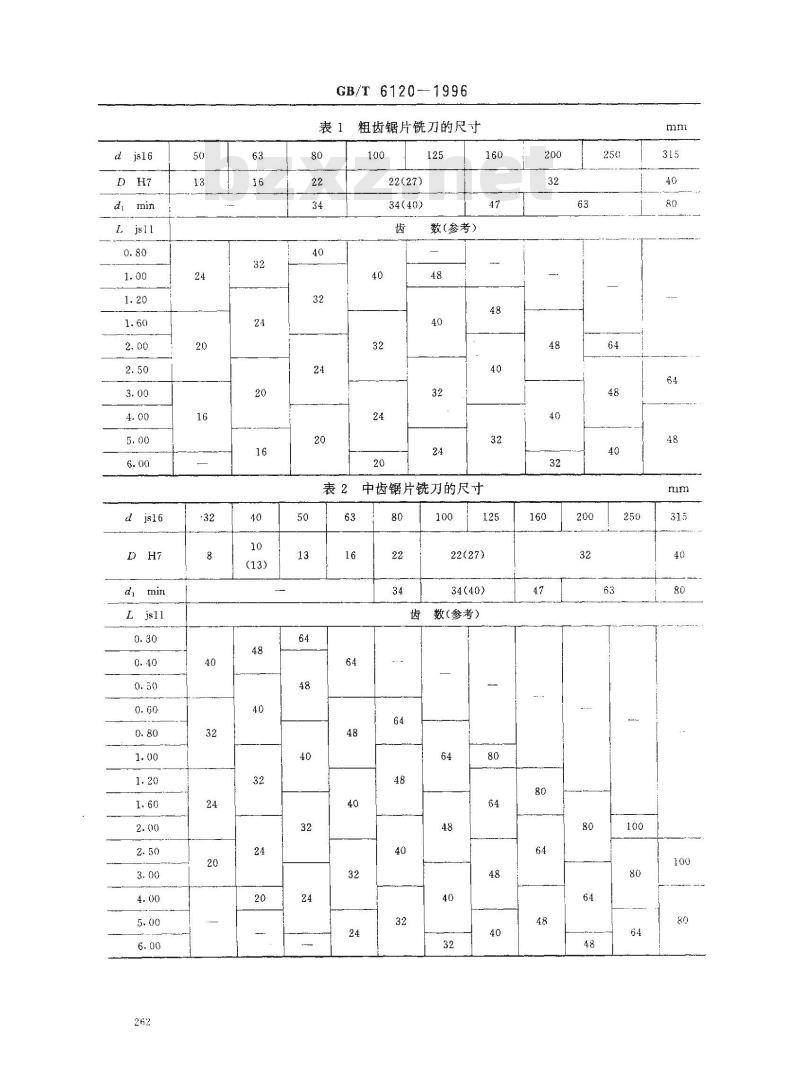

粗齿锯片铣刀的尺寸
22(27)
34(40)
数(参考）www.bzxz.net
中齿锯片铣刀的尺寸
22(27)
34(40)
数（参考）
GB/T 61201996

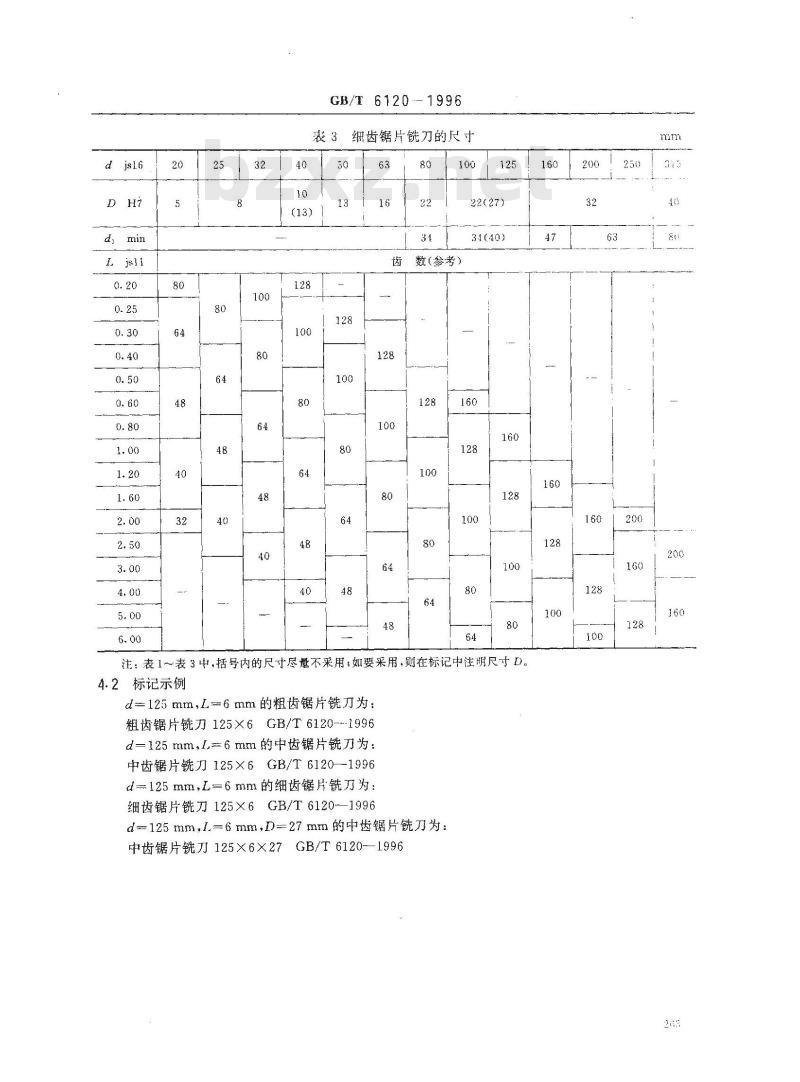

细齿锯片铣刀的尺寸
（13）
22(27)
31(40)
数(参考)
注：表1～表3中，括导内的尺寸尽量不采用；如要采用，则在标记中注明尺寸D。4.2标记示例
d=125mm,L=6 mm的粗齿锯片铣刀为：粗齿锯片铣刀125×6GB/T6120---1996d=125mm，L=6mm的中齿锯片铣刀为：中齿锯片铣刀125×6GB/T6120—-1996d=125mm，L=6mm的细齿锯片铣刀为：细齿锯片铣刀125×6GB/T6120-—1996d-125mm，l=6mm，D=27mm的中齿锯片铣刀为：中齿锯片铣刀125×6×27GB/T6120-—1996160
A1确定齿数的示图
GB/T61201996
附录A
锯片铣刀齿数的确定方法
（参考件）

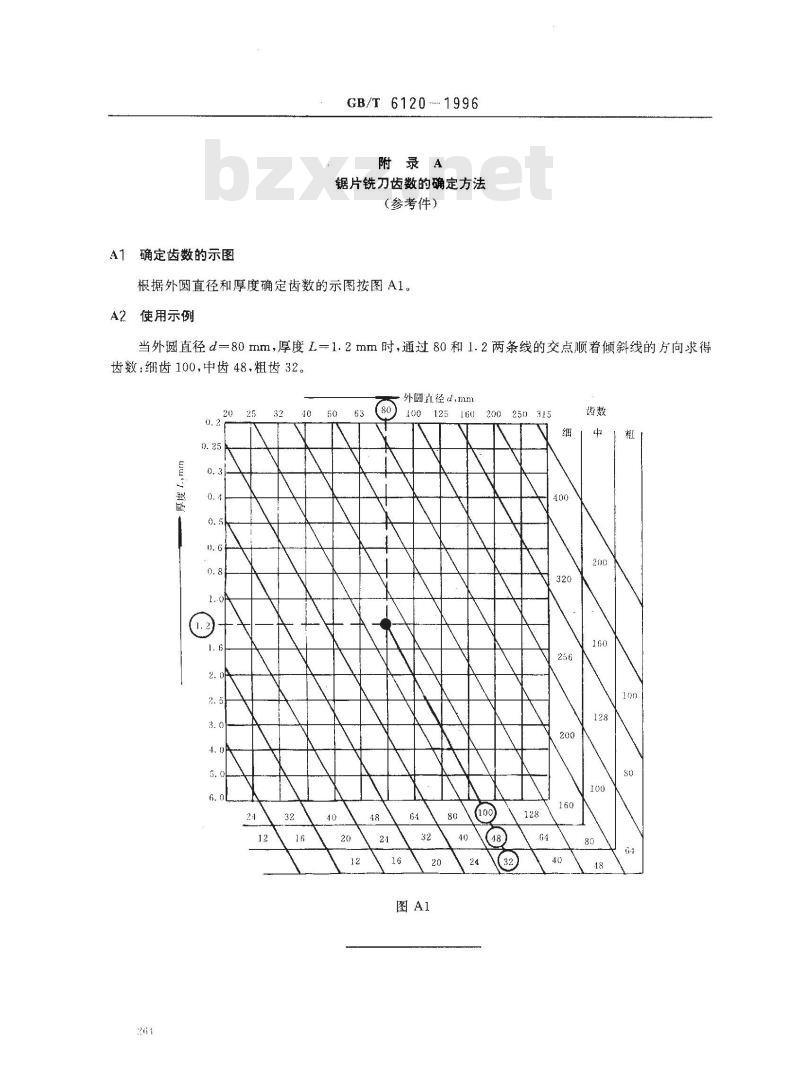

根据外圆真径和厚度确定齿数的示图按图A1。A2使用示例
当外圆直径d一80mm，厚度L=1.2mm时，通过80和1.2两条线的交点顺着倾斜线的方向求得齿数：细齿100，中齿48.粗齿32。80
外圆卦径d,mm
200 250 315

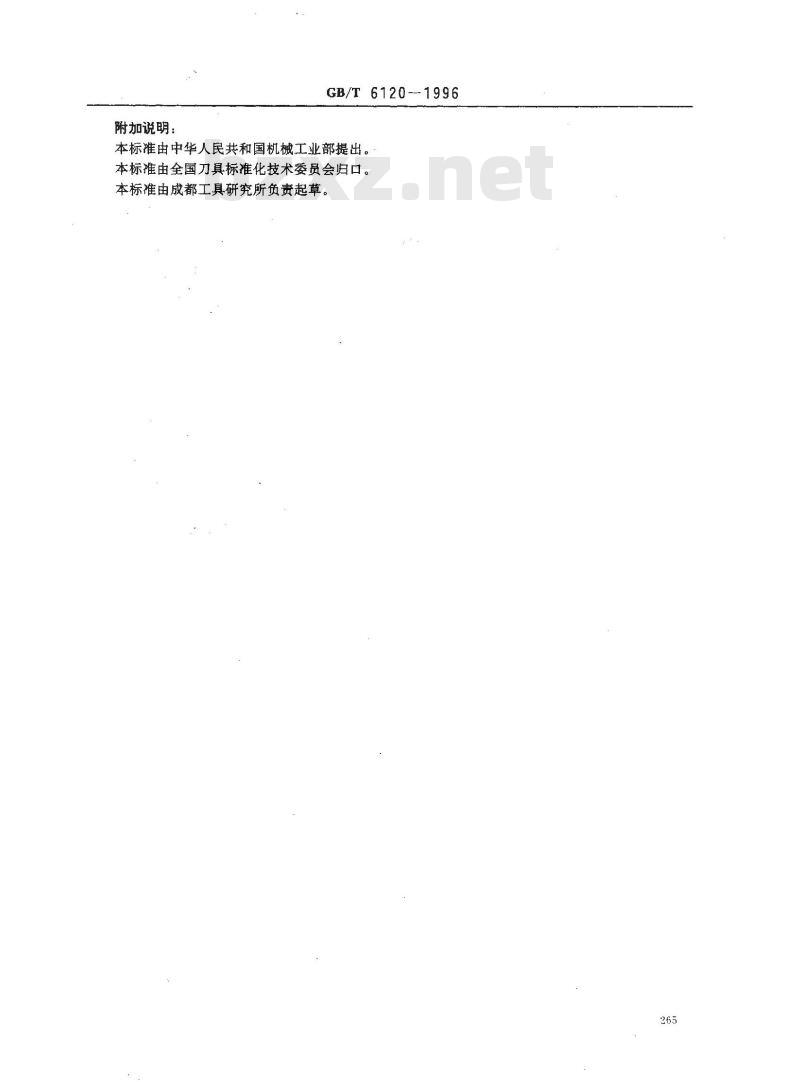

附加说明：
GB/T 6120--1996
本标准由中华人民共和国机械工业部提出。本标准由全国刀标准化技术委员会归口。本标准由成都工具研究所负责起草。265
