GB/T 6124.1-1996
基本信息
标准号： GB/T 6124.1-1996
中文名称：T型槽铣刀 第1部分:直柄T型槽铣刀的型式和尺寸
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1996-07-05
实施日期：1997-02-01
作废日期：2007-12-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：50981
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.20铣刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：成都工具所
归口单位：全国刀具标准化技术委员会
发布部门：国家技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了普通直柄和削平直柄T型槽铣刀的型式和尺寸。本标准适用于加工GB/T 158规定的宽度A为5～36mm的T型槽的普通直柄和削于直柄T型槽铣刀。 GB/T 6124.1-1996 T型槽铣刀 第1部分:直柄T型槽铣刀的型式和尺寸 GB/T6124.1-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

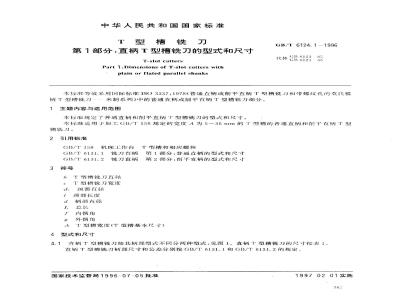

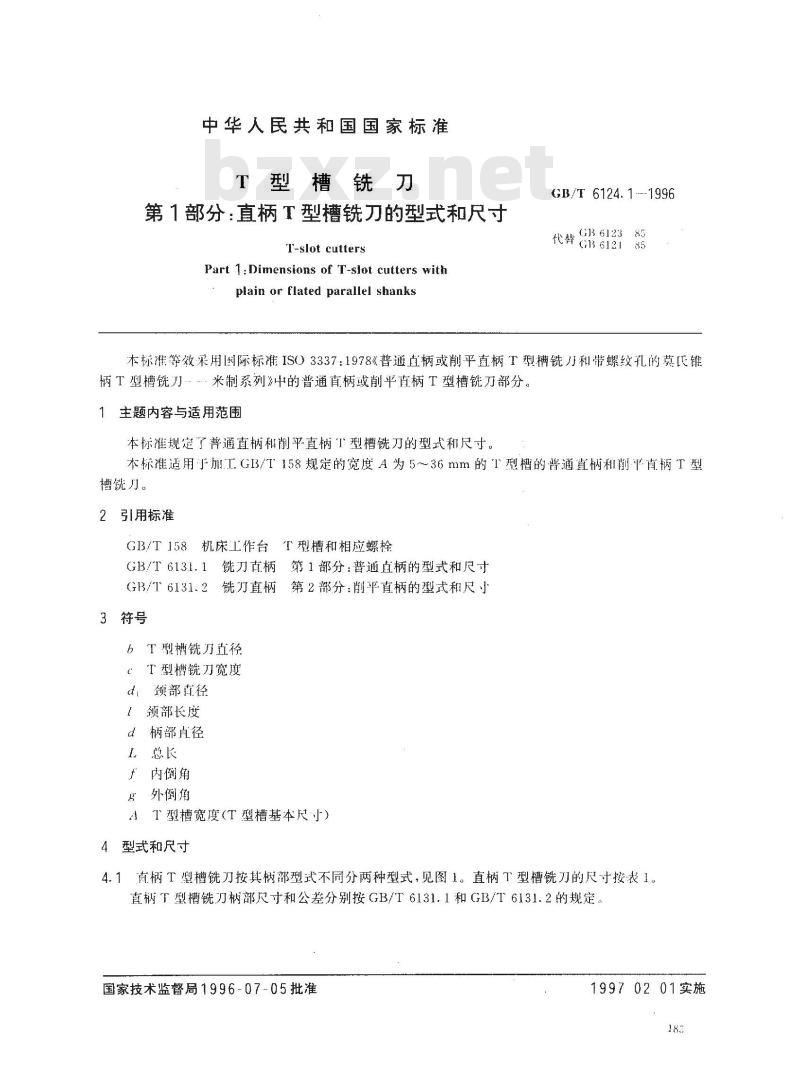

中华人民共和国国家标准
T型槽铣刀
第1部分：直柄T型槽铣刀的型式和尺寸T-slot cutters
Part 1:Dimensions of T-slot cutters withplain or flated parallel shanksGB/T 6124.1--1996
代替36121
GB 612385
本标准等效采用国际标准ISO3337：1978《普通直柄或削平直柄T型槽铣刀和带螺纹孔的莫锥柄T型槽饶刀…米制系列》中的普通直柄或削平直柄T型槽铣刀部分。主题内容与适用范围
本标准规了普通直柄和削平直柄T型槽铣刀的型式和尺寸。本标准适用于加工GB/T158规定的宽度A为5～36mm的T型槽的普通直柄和削平直柄T型槽刀。
2引用标准
GB/T158机床工作台T型槽和相应螺栓GB/T6131.1锐刀柄第1部分：普通直柄的型式和尺寸GB/T6131.2铣刀直柄第2部分：削平直柄的型式和尺小3符号
6T型槽铣刀直径
型槽铣刀宽度
颈部直径
颈部长度
柄部直径
I总长
内倒角
外倒角
AT型槽宽度(T型槽基本尺小)
型式和尺寸

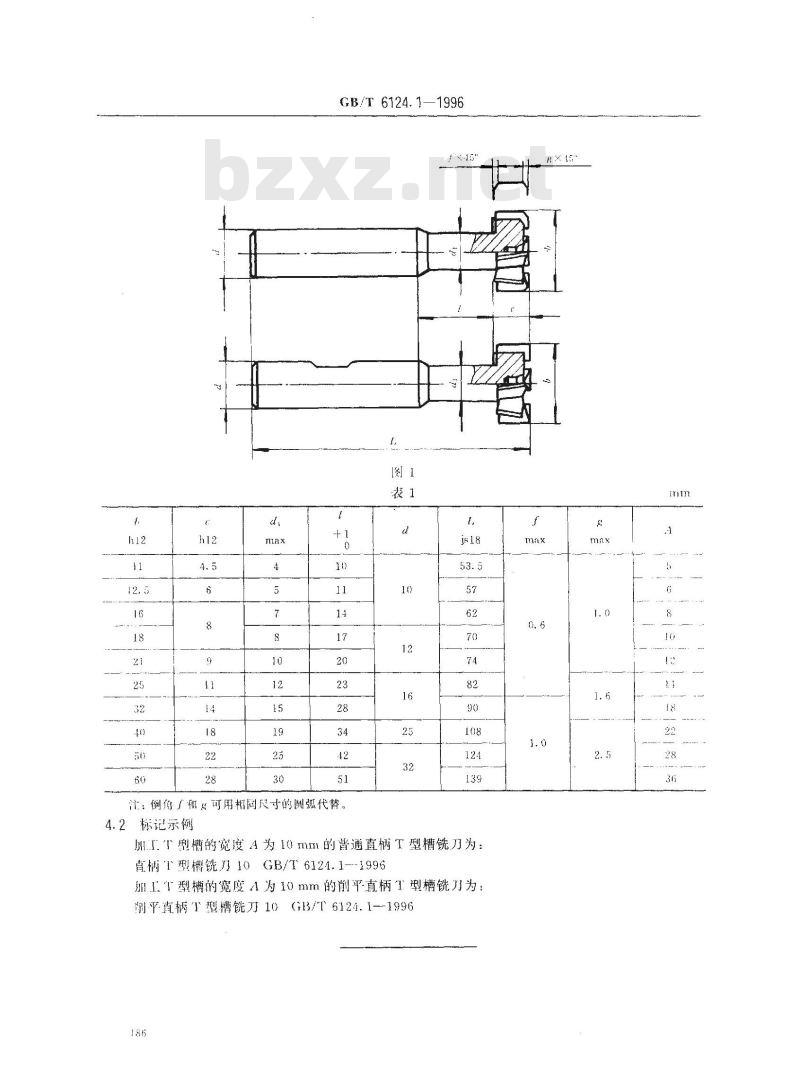

4.1直柄T型槽铣刀按其柄部型式不同分两种型式，见图1。直柄T型槽铣刀的尺寸按表1直柄T型槽铣刀柄部尺寸和公差分别按GB/T6131.1和GB/T6131.2的规定。国家技术监督局1996-07-05批准19970201实施bzxz.net
GB/T6124.1—1996
注：倒信了和可用相商尺寸的测弧代替。4.2标记示例
加工.T型槽的宽度A为10mm的普通直柄T型槽铣刀为：直柄T型槽铣乃10GB/T6124.1--1996加T型槽的宽度4为10mm的削平直柄T型槽铣乃为：翻平直柄T型槽铣刀10G3/T6124.1-1996186

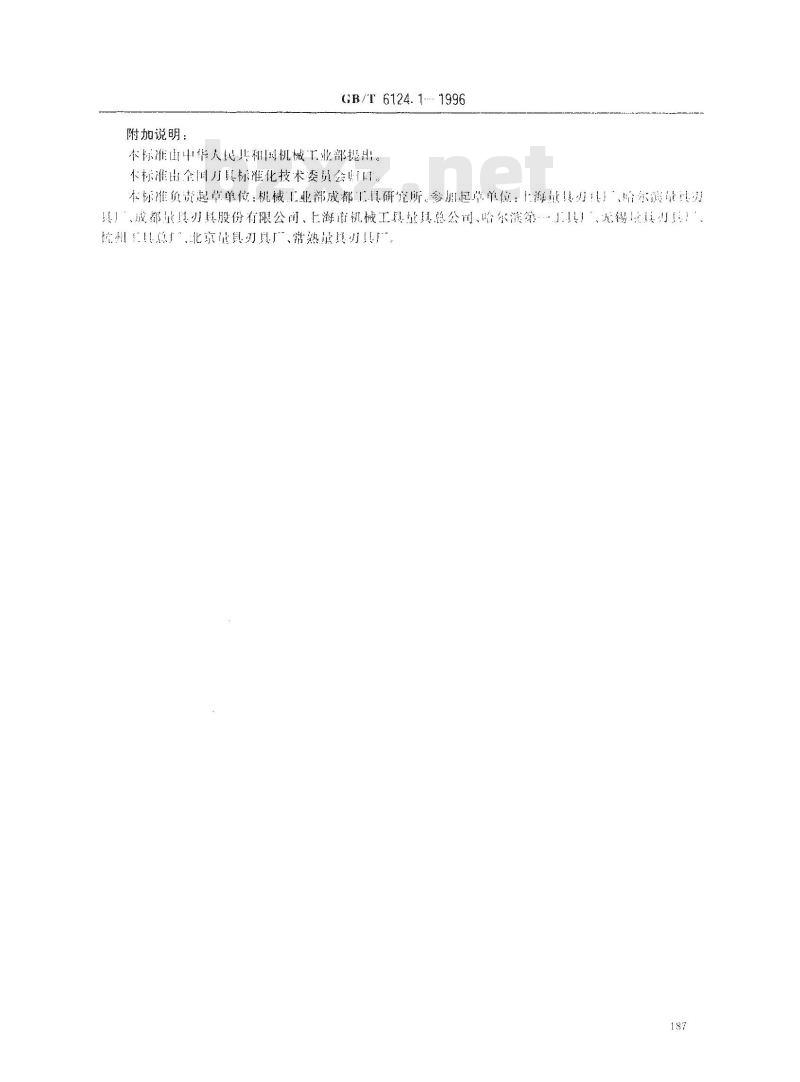

附加说明：
GB/T6124.1-1996
本标准出中华人民共和国机械工业部提出。小标准出全间月具标准化技术委员会财本标准负责起草单位：机械工业部成都工具研究所，参期起草单位：上海点其刃具！哈尔演量具刃具！、成部量具刃具股份有限公商、上海市机械工具量具总公司、哈尔滨第·具！，无锡康共少具！”皖州共总厂北京量具刃具厂常熟热量具丹具广187
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
