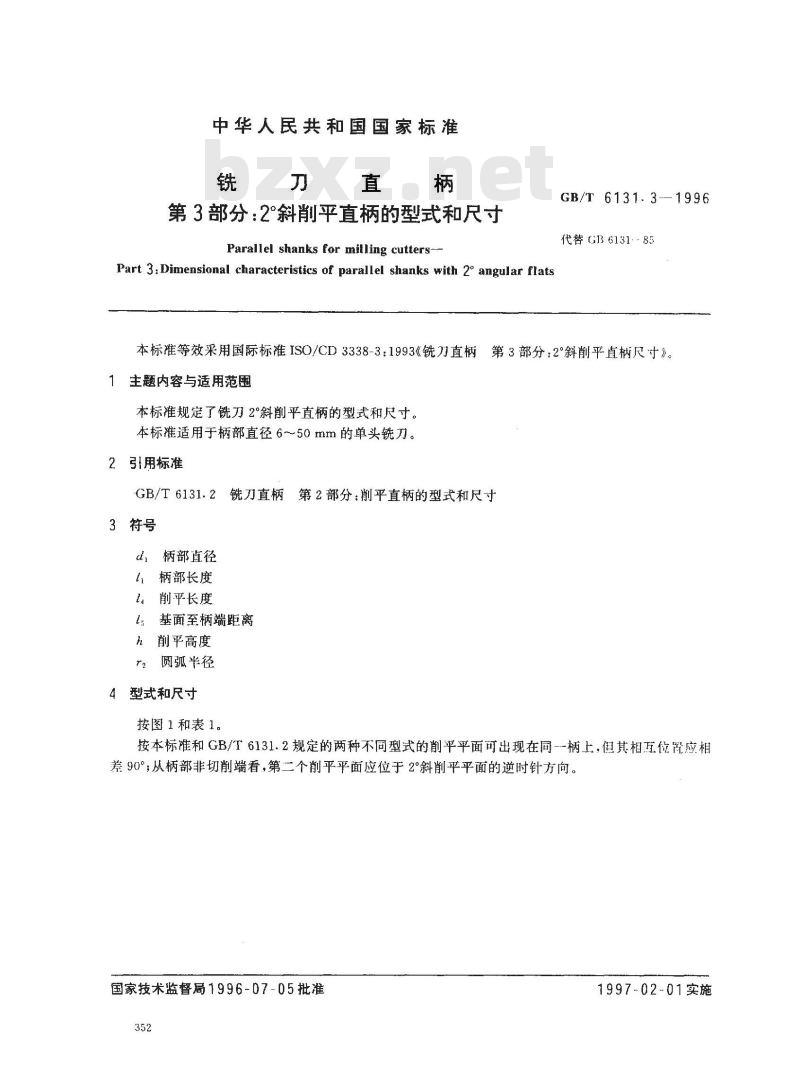

中华人民共和国国家标准
第3部分：2°斜削平直柄的型式和尺寸Parallel shanks for miling cutters-Part 3: Dimensional characteristics of parallel shanks with 2° angular flatsGB/T 6131. 3
3--1996免费标准bzxz.net
代替GB613185
本标等效采用国际标准ISO/CD3338-3：1993《铣刀直柄第3部分：2°斜削平直柄尺寸》。1主题内容与适用范围
本标准规定了铣刀2°斜削平直柄的型式和尺寸。本标准适用于柄部直径6～50mm的单头铣刀。引用标准
GB/T6131.2铣刀直柄第2部分：削平直柄的型式和尺寸3符号
柄部直径
柄部长度
削平长度
基面至柄端距离
削平高度
圆弧半径
4型式和尺寸

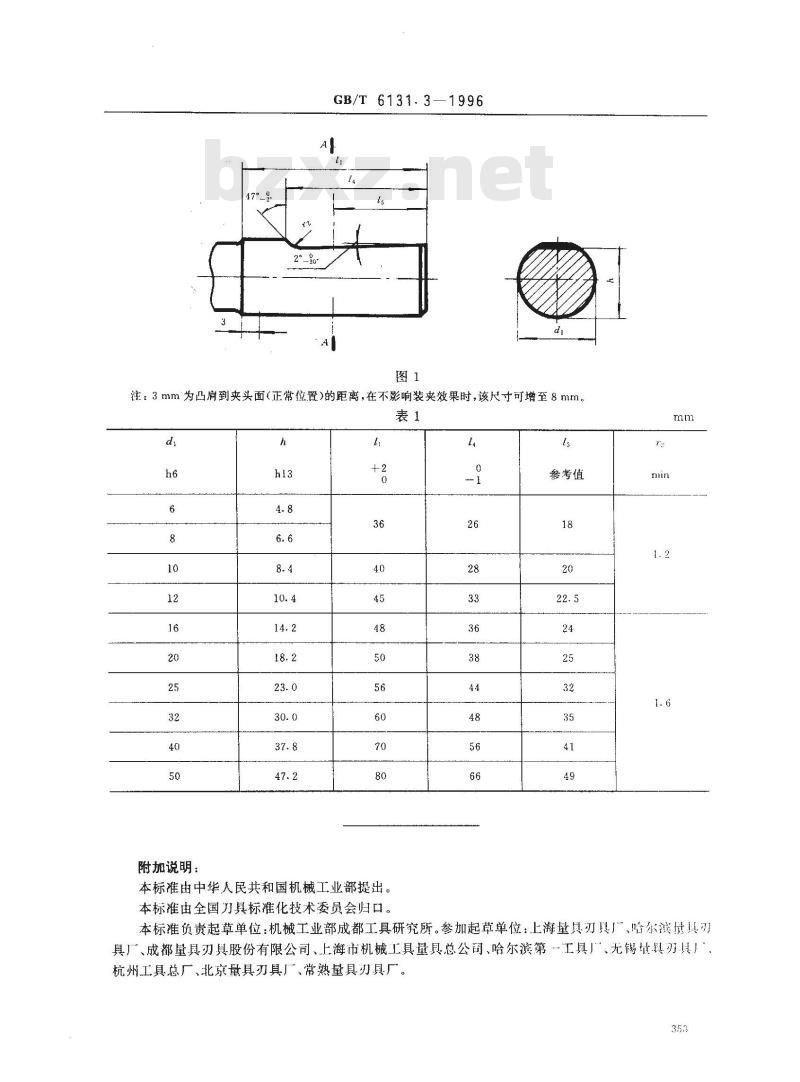

按图1和表1.
按本标准和GB/T6131.2规定的两种不同型式的削平平面可出现在同-柄上，但其相互位暨应相差90°；从柄部非切削端看，第二个削平平面应位于2°斜削平平面的逆时针方向。国家技术监督局1996-07-05批准352
1997-02-01实施
GB/T6131.3—1996
注：3mm为凸肩到夹头面（正常位置）的距离，在不影响装夹效果时，该尺寸可增至8mm。表1
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。4
参考值
本标准负贵起草单位：机械工业部成都工具研究所。参加起草单位：上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海市机械工具量具总公司、哈尔滨第工具、无锡址具刃具杭州工具总厂、北京量具刃具厂、常熟量具刃具厂。353
