GB/T 6135.1-1996
基本信息
标准号： GB/T 6135.1-1996
中文名称：直柄麻花钻 第1部分:粗直柄小麻花钻的型式和尺寸
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1996-07-05
实施日期：1997-02-01
作废日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：28197
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：机械>>工艺装备>>J41刀具
关联标准
出版信息
出版社：中国标准出版社
页数：2页
标准价格：14.0 元
相关单位信息
首发日期：1985-06-17
复审日期：2004-10-14
起草单位：机械工业部成都工具研究所
归口单位：全国刀具标准化技术委员会
提出单位：中华人民共和国机械工业部
发布部门：国家技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了粗直柄小麻花钻的型式和尺寸。本标准适用于直径0.10 m m-0.35 m m的粗直柄小麻花钻。 GB/T 6135.1-1996 直柄麻花钻 第1部分:粗直柄小麻花钻的型式和尺寸 GB/T6135.1-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

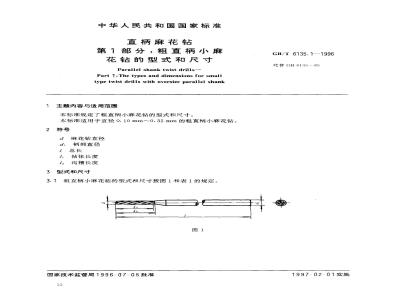

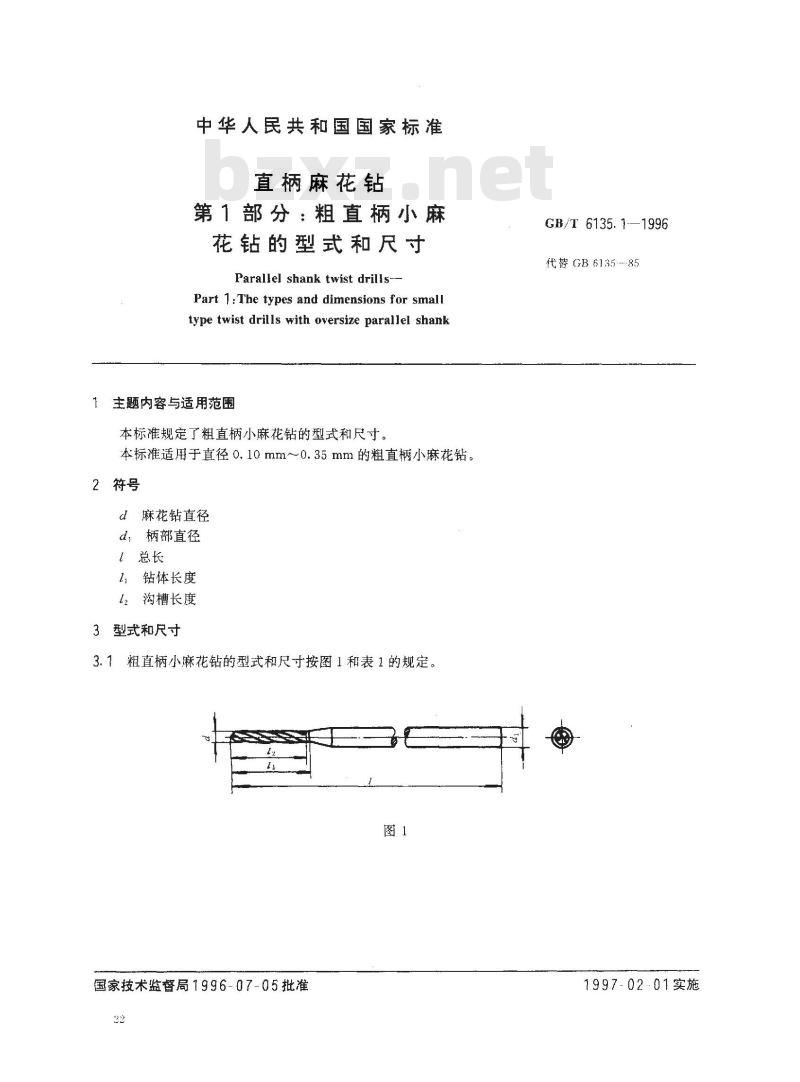

中华人民共和国国家标准
直柄麻花钻
第1部分：粗直柄小麻
花钻的型式和尺寸
Parallel shank twist drills--Part 1: The types and dimensions for smalltype twist drills with oversize parallel shank主题内容与适用范围
本标准规定了粗直柄小麻花钻的型式和尺寸。本标准适用于直径0.10mm~0.35mm的粗直柄小麻花钻。2符号
d麻花钻直径
d，柄部直径
}钻体长度
t2沟槽长度
型式和尺寸
3.1粗直柄小麻花钻的型式和尺寸按图1和表1的规定。图1
国家技术监督局1996-07-05批准22
GB/T 6135.1—1996
代替GB6135--85
1997-02-01实施
3.2标记示例免费标准下载网bzxz
GB/T6135.1--1996
直径d=0.20mm粗直柄小麻花钻：粗直柄小麻花钻0.20GB/T6135.1--1996附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。t2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
