标准内容

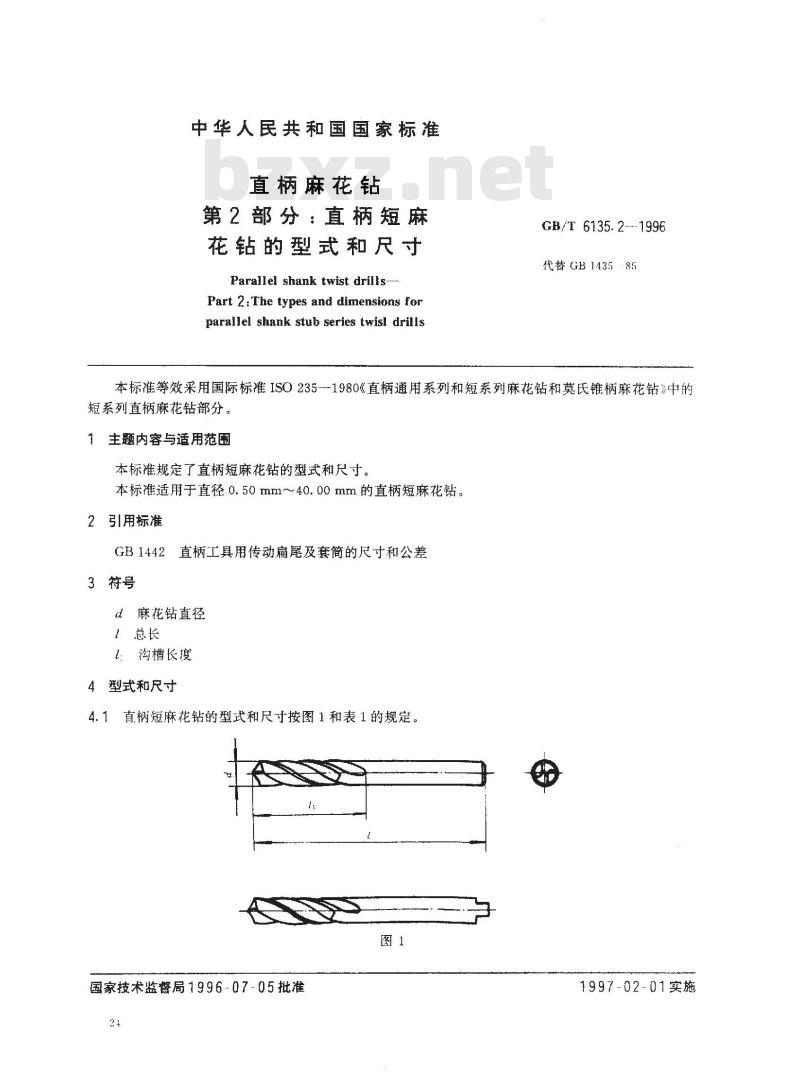

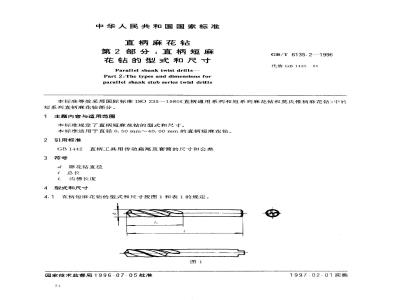

中华人民共和国国家标准
直柄麻花钻
第2部分：直柄短麻
花钻的型式和尺寸
Parallel shank twist drills
Part 2: The types and dimensions forparallel shank stub series twisl drillsGB/T6135.2--1996
代替GB1435-85
本标准等效采用国际标准ISO235--1980《直柄通用系列和短系列麻花钻和莫氏锥柄麻花钻》中的短系列直柄麻花钻部分。
主题内容与适用范围
本标准规定了直柄短麻花钻的型式和尺寸。本标灌适用于直径0.50mm~40.00mm的直柄短麻花钻。2引用标准
GB1442直柄工具用传动扁尾及套简的尺寸和公差3符号
d麻花钻直径
总长
l：沟槽长度
4型式和尺寸

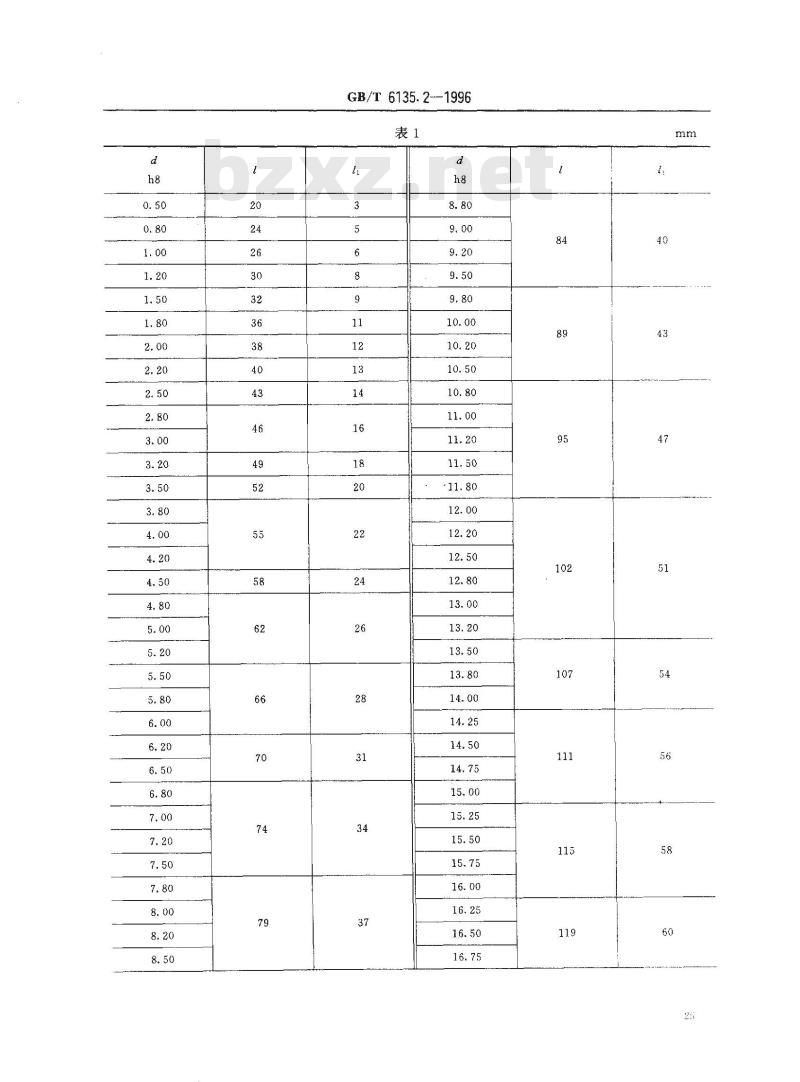

直柄短麻花钻的型式和尺寸按图1和表1的规定。4.1
国家技术监督局1996-07-05批准24
1997-02-01实施
GB/T 6135.21996
GB/T 6135. 2—1996

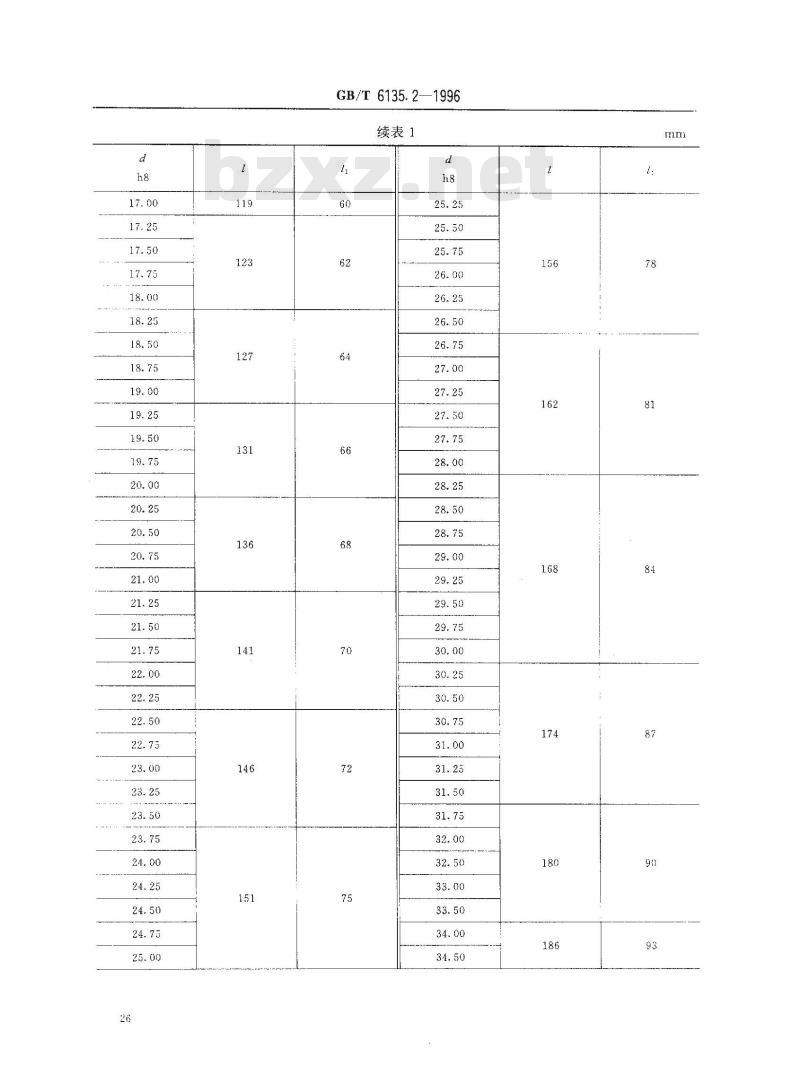

续表1
GB/T6135.2-1996
续表1

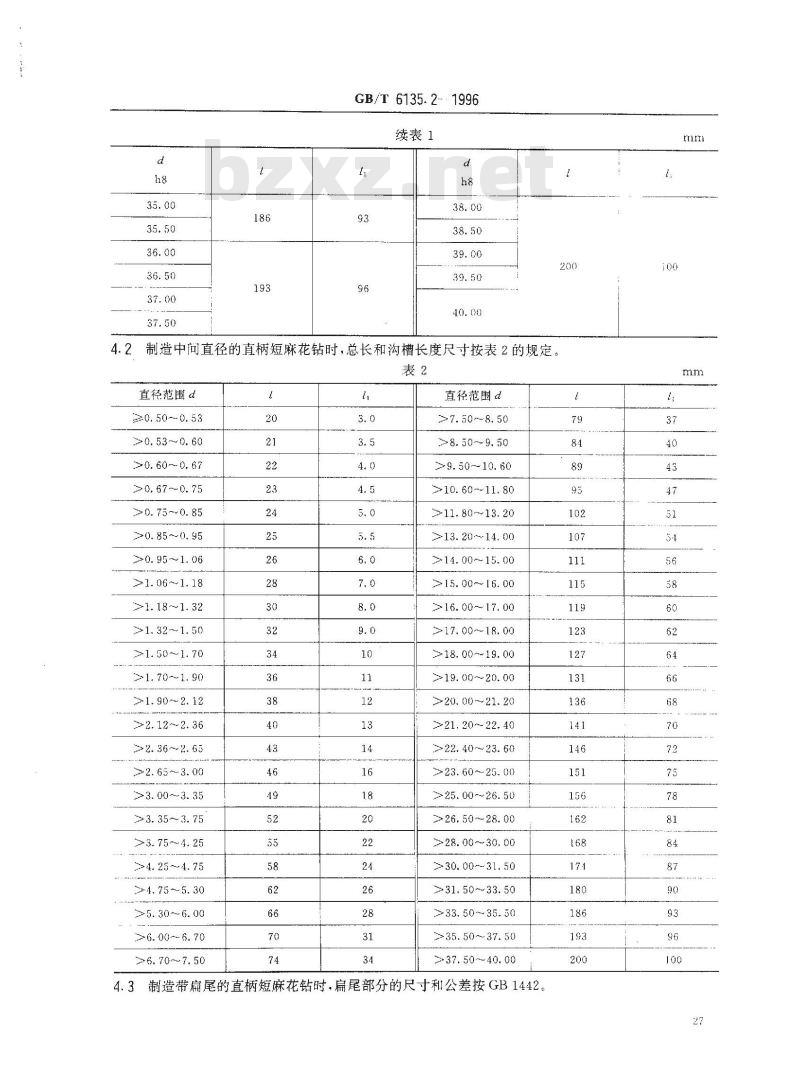

制造中问直径的直柄短麻花钻时，总长和沟槽长度尺寸按表2的规定。表2
直径范围d
≥0. 50~ 0. 53
>0. 53~0, 60
>0. 60~ 0. 67
>0. 67~0. 75
>0. 75~0. 85
>0. 85~0. 95
≥0. 95~～1. 06
>1. 06~1.18
>1. 18~1. 32
>1. 32 ~1. 50
>1. 50~1. 70
>1. 70～1. 90
≥1. 90～2. 12
>2. 12~2. 36
>2. 36~2. 63
>2. 65~～3. 00
>3. 00 ~3. 35
>3. 35 ～ 3. 75
>3. 75~~4. 25
>4. 25~4. 75
4. 75 ~5. 30
>5. 30~6. 00
>6. 00~6. 70
>6. 70~7.50
直径范围d
>7. 50~8. 50
>8. 50~9.50
>9. 50~10. 60
>10. 60~-11. 80bZxz.net
>11. 80~13.20
>13. 20~14. 00
≥14. 00~15. 00
≥15. 00-16. 00
>16. 00~17. 00
≥17. 00~18. 00
>18. 00~19. 00
>19. 00~20. 00
>20. 00～21. 20
>21. 20~22. 40
>22. 40~23. 60
>23. 60~25. 00
>25. 00~26. 50
>26. 50~28. 00
>28. 00-~30. 00
≥30. 00~31. 50
>31.50~33.50
>33. 50~35. 50
35. 50~37. 50
>37.50~40.00
4.3制造带扇尾的直柄短麻花钻时，扁尾部分的尺寸和公差按GB1442.79

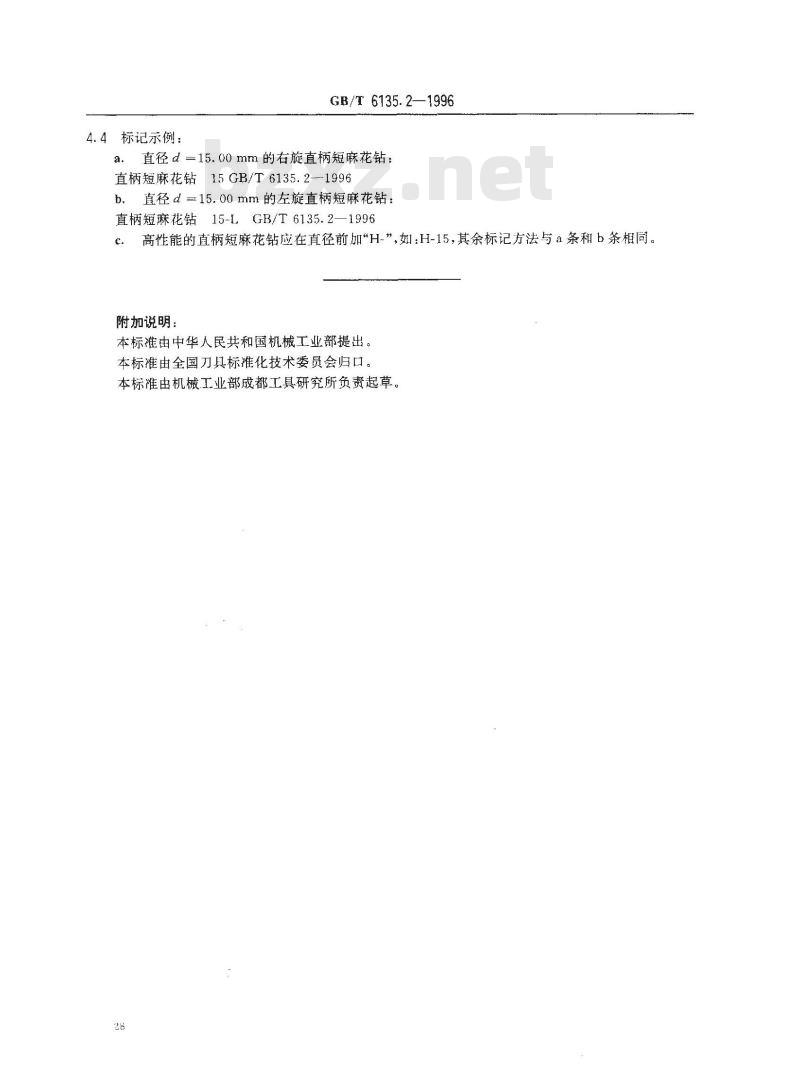

4.4标记示例：
GB/T6135.2—1996
a．直径d=15.00mm的右旋直柄短麻花钻：直柄短麻花钻15GB/T6135.2-1996b.
直径d=15.00mm的左旋直柄短麻花钻：15-LGB/T 6135.2—1996
直柄短麻花钻
高性能的直柄短麻花钻应在直径前加\H-”，如：H-15，其余标记方法与a条和b条相同。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。28
