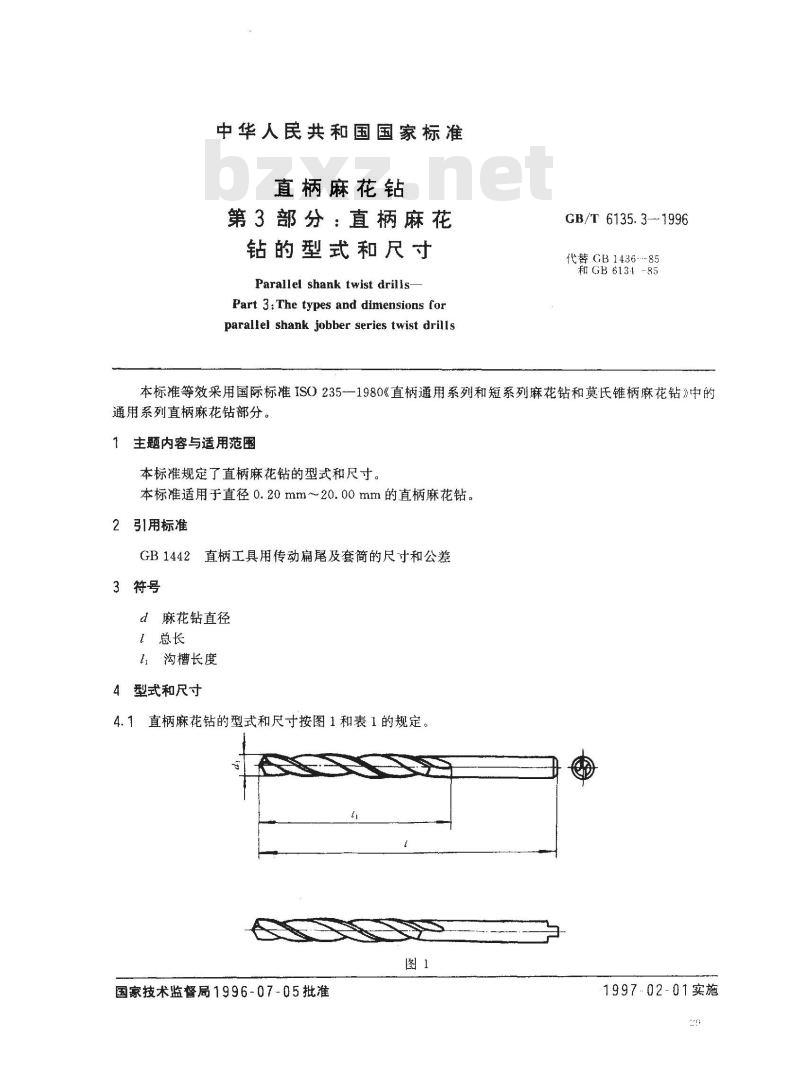

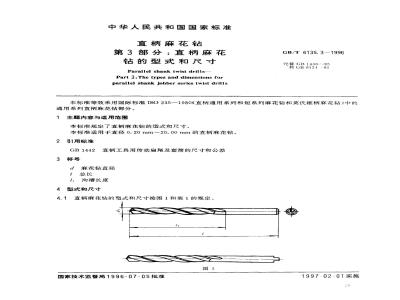

本标 准 等 效采用国际标准ISO 235-1980《直柄通用系列和短系列麻花钻和莫氏锥柄麻花钻》中的通用系列直柄麻花钻部分。 GB/T 6135.3-1996 直柄麻花钻 第3部分:直柄麻花钻的型式和尺寸 GB/T6135.3-1996 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
直柄麻花钻
第3部分：直柄麻花
钻的型式和尺寸
Parallel shank twist drills
Part 3: The types and dimensions forparallel shank jobber series twist drillsGB/T6135.3-1996
代替GB1436-85
和 GB 6131 -85
本标准等效采用国际标准ISO235--1980《直柄通用系列和短系列麻花钻和莫氏锥柄麻花钻》中的通用系列直柄麻花钻部分。
1主题内容与适用范围
本标规定了直柄麻花钻的型式和尺寸。本标准适用于直径0.20mm～20.00mm的直柄麻花钻。2引用标准
GB1442直柄工具用传动扁尾及套简的尺寸和公差3符号
d麻花钻直径
　　总长　
}沟槽长度
型式和尺寸

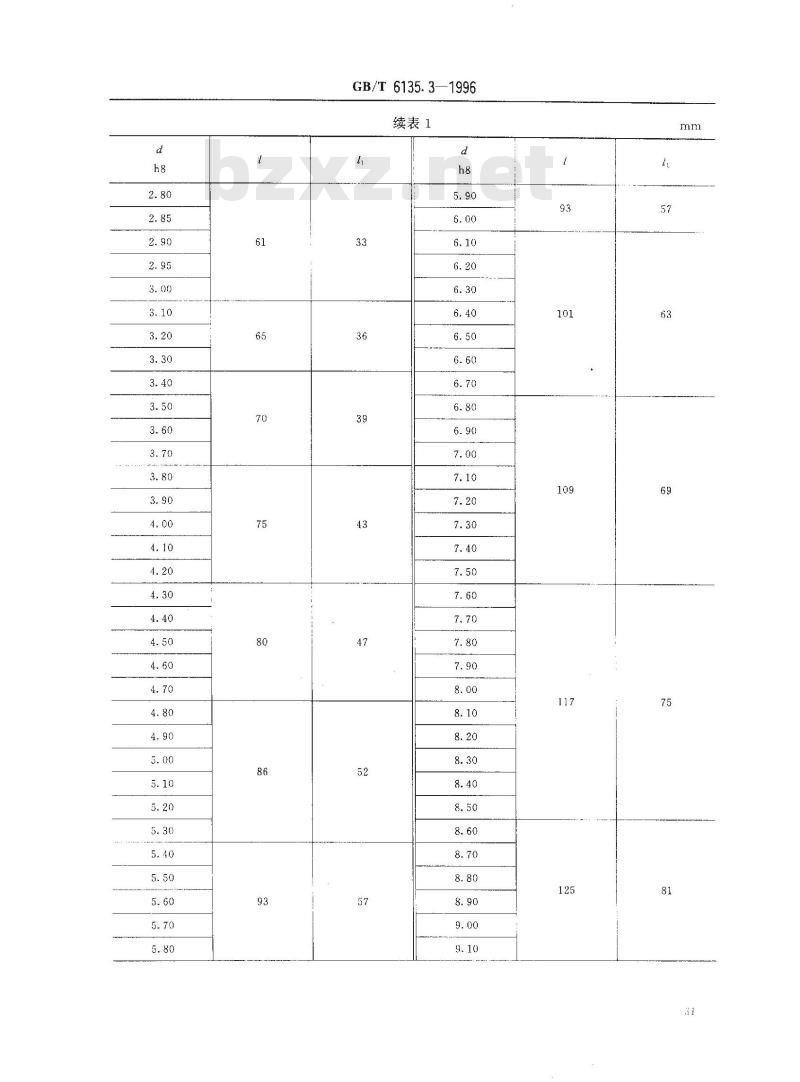

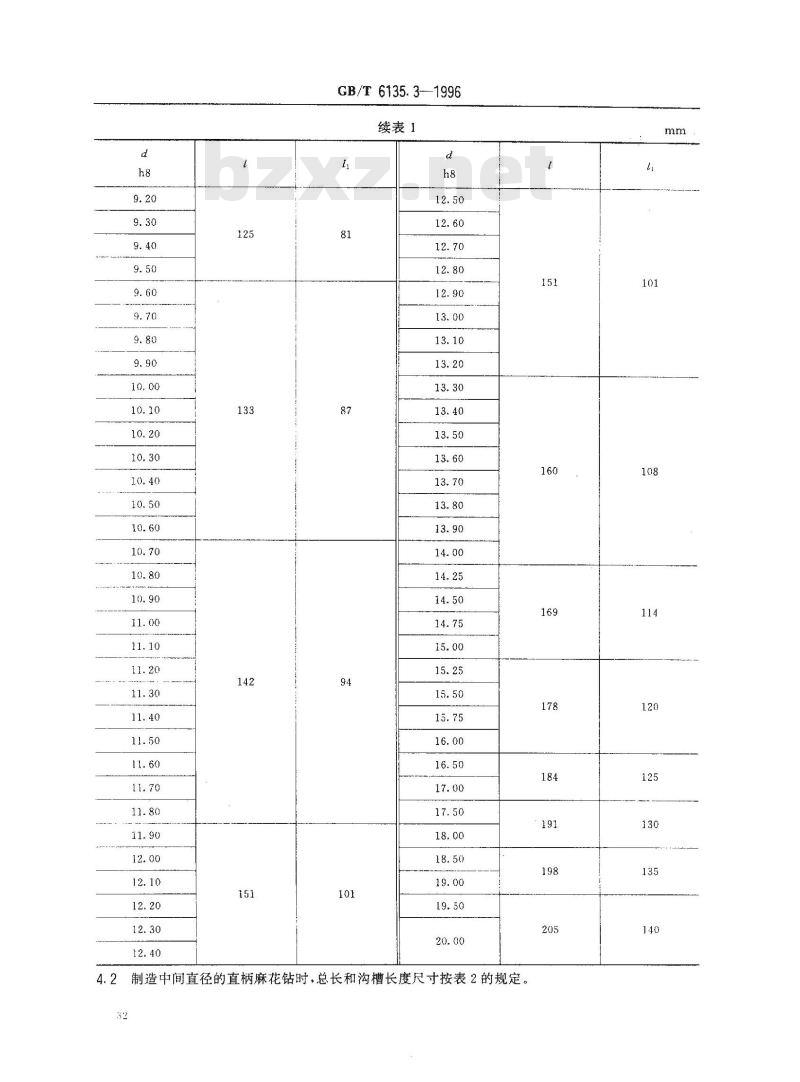

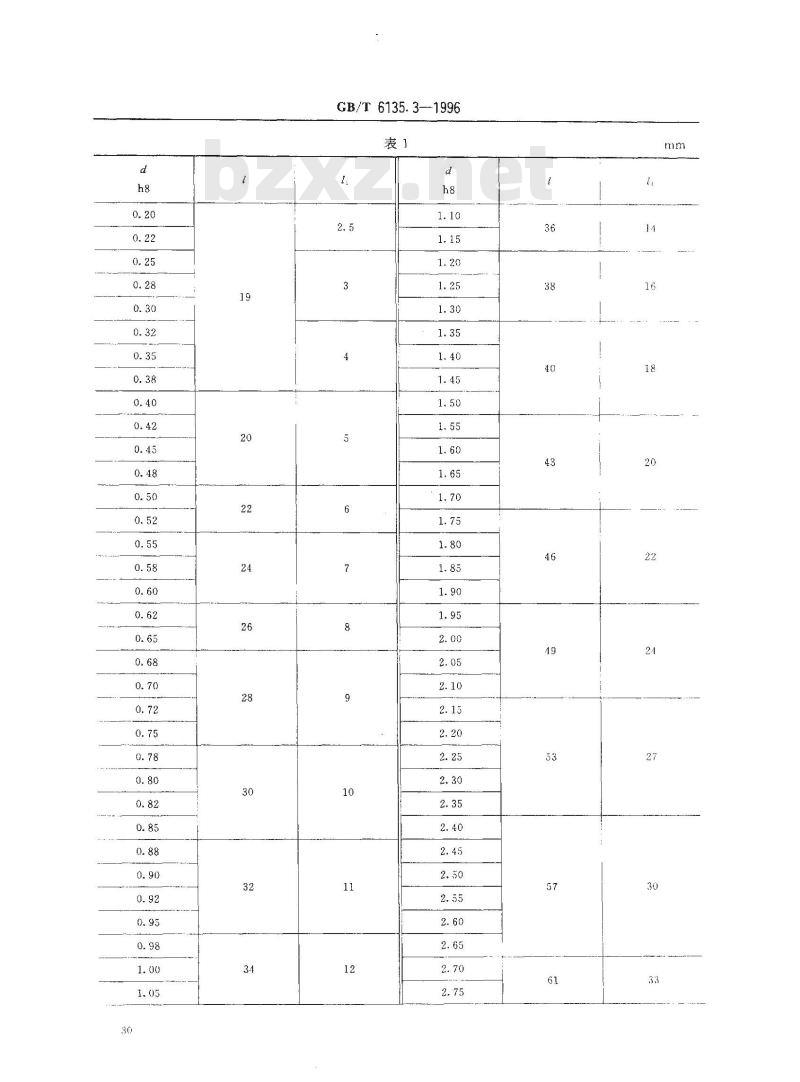

直柄麻花钻的型式和尺寸按图1和表1的规定。图1
国家技术监督局1996-07-05批准1997.02-01实施
GB/T 6135. 3--1996
GB/T 6135.3—1996
续表1
GB/T6135.3-1996
续表1

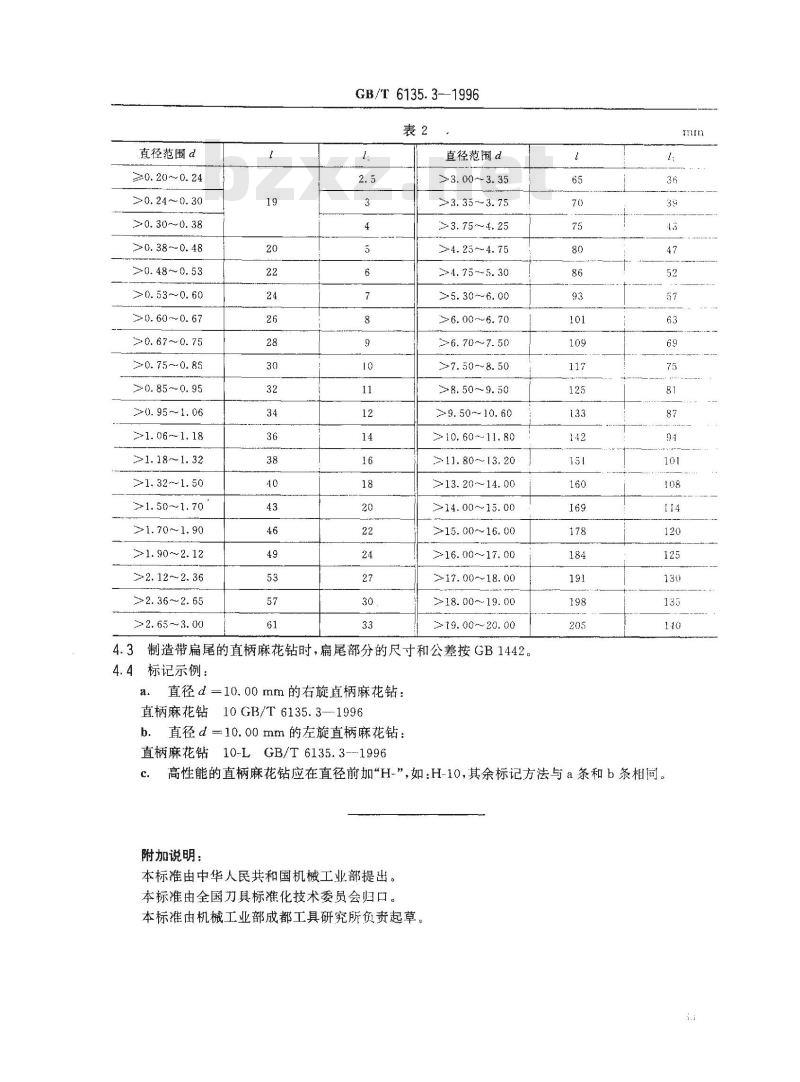

4.2制造中间直径的直柄麻花钻时，总长和沟槽长度尺寸按表2的规定。32
直径范围d免费标准下载网bzxz
≥0. 20~0. 24
>0. 24 ~ 0. 30
>0. 30~0. 38
>0. 38~0. 48
>0. 48~0. 53
>0. 53~~0. 60
>0.60～0. 67
≥0. 67~0. 75
>0.75~0. 85
>0. 85~0. 95
≥0. 95 ~1. 06
>1. 06~1. 18
>1. 18~1. 32
>1. 32~1. 50
>1. 50~1. 70
>1. 70~1. 90
>1. 90～2. 12
>2. 12~2. 36
>2. 36~2. 65
>2. 65~3. 00
GB/T6135.3--1996
直径范围d
3. 00 ~3. 35
>3. 35 ~3. 75
>3. 75~~4. 25
>4.25~4.75
>4.75~5.30
>5.30～~6. 00
>6. 00~6. 70
>6. 70~7. 50
>7. 50~8. 50
>8. 50~9.50
>9. 50~10. 60
>10. 60~11.80
≥11. 80 ~13. 20
≥13.20~14, 00
>14. 00~15. 00
>15. 00~-16. 00
≥16. 00~17. 00
>17.00~18.00
>18. 00-~19. 00
>19.00~20.00
4.3制造带扁尾的直柄麻花钻时，扁尾部分的尺寸和公差按GB1442。4.4标记示例：
直径d=10.00mm的右旋直柄麻花钻：a.
直柄麻花钻
10GB/T6135.3—1996
直径d=10.00mm的左旋直柄麻花钻：b.
直柄麻花钻10-LGB/T6135.3---1996c.
高性能的直柄麻花钻应在直径前加“H-”，如：H-10，其余标记方法与a条和b条相同。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。
