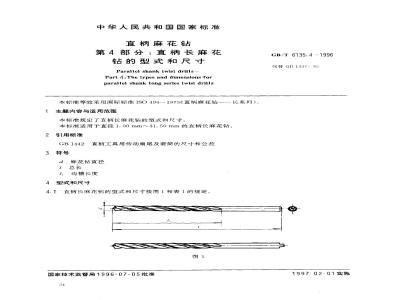

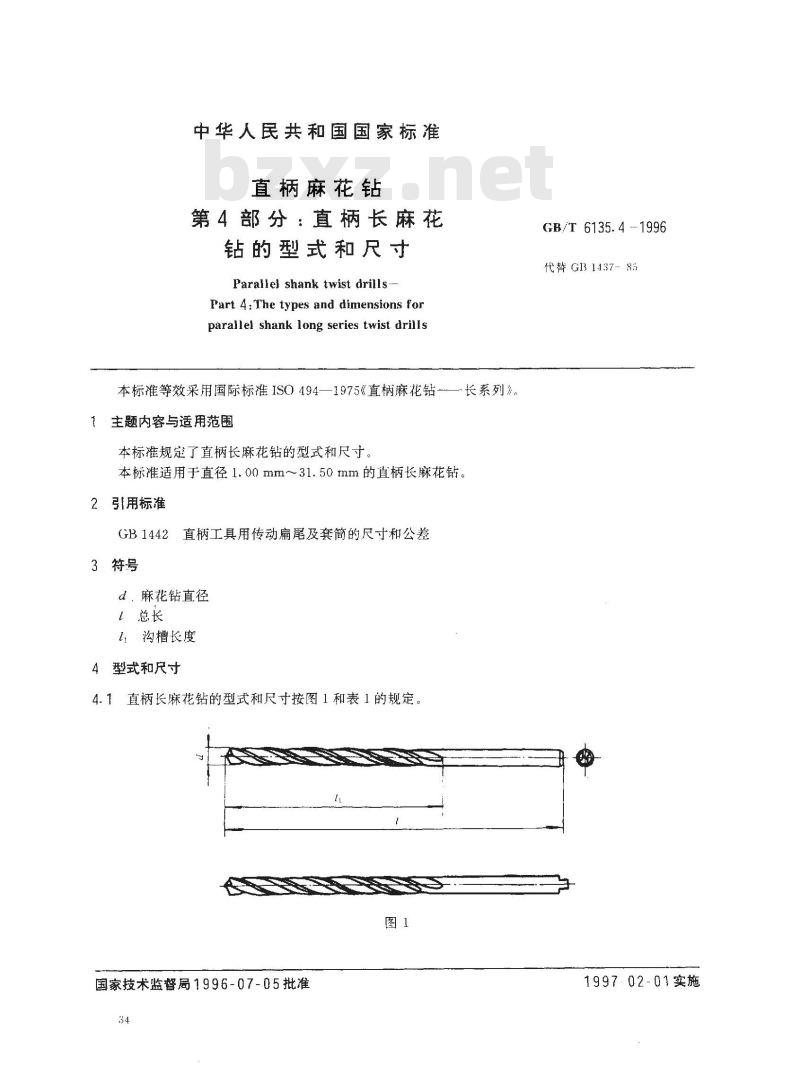

中华人民共和国国家标准
直柄麻花钻
第4部分：直柄长麻花
钻的型式和尺寸
Parallei shank twist drills -Part 4: The types and dimensions forparallel shank long series twist drills本标准等效采用国际标准ISO494—1975《直柄麻花钻-—长系列》。主题内容与适用范围
本标准规定了直柄长麻花钻的型式和尺寸。本标准适用于直径1.00mm～31.50mm的直柄长麻花钻。引用标准
GB1442直柄工具用传动扁尾及套简的尺寸和公差3符号
d.麻花钻直径
总长
1沟槽长度
4型式和尺寸
直柄长麻花钻的型式和尺寸按图1和表1的规定。4.1
国家技术监督局1996-07-05批准34
GB/T 6135.4--1996
代替GI3143785
1997.02-01实施
GB/T 6135.4-1996
GB/T 6135. 4-1996

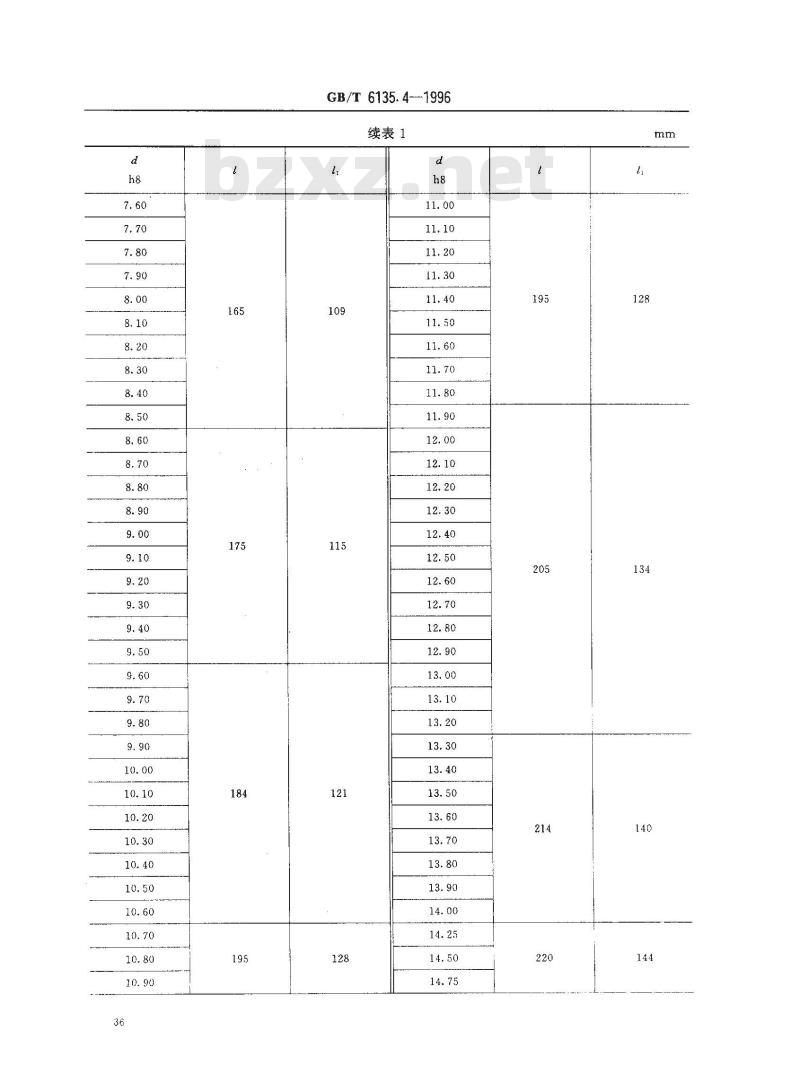

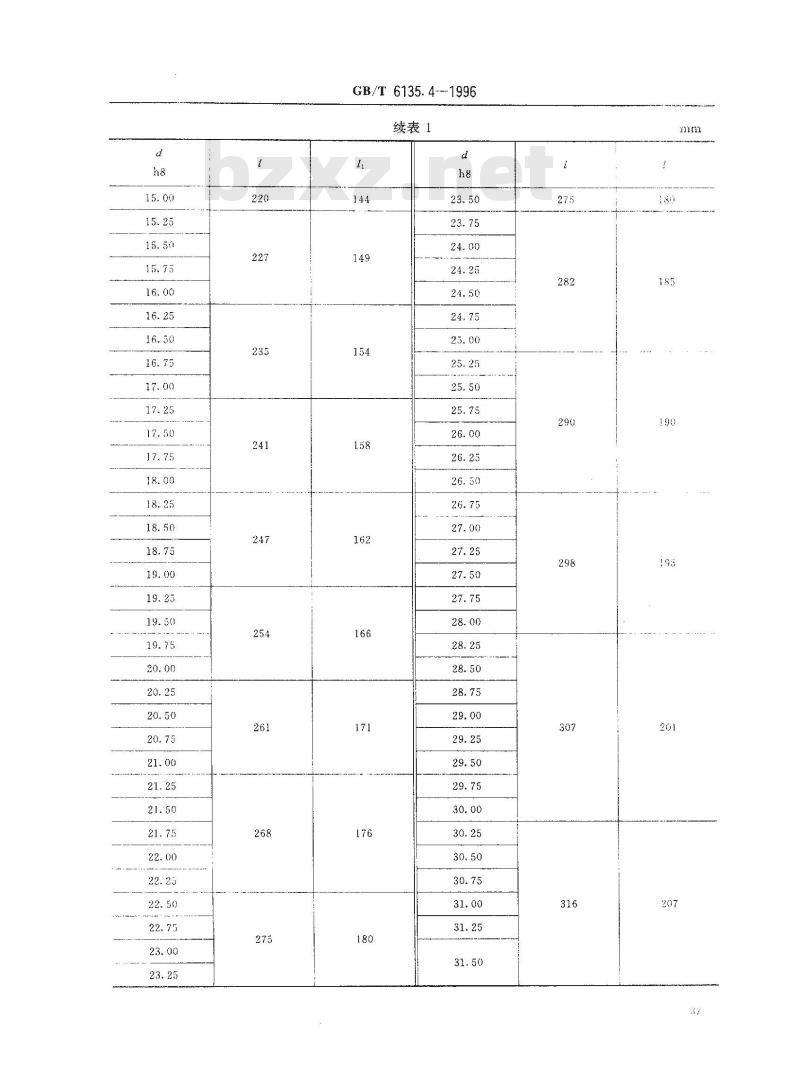

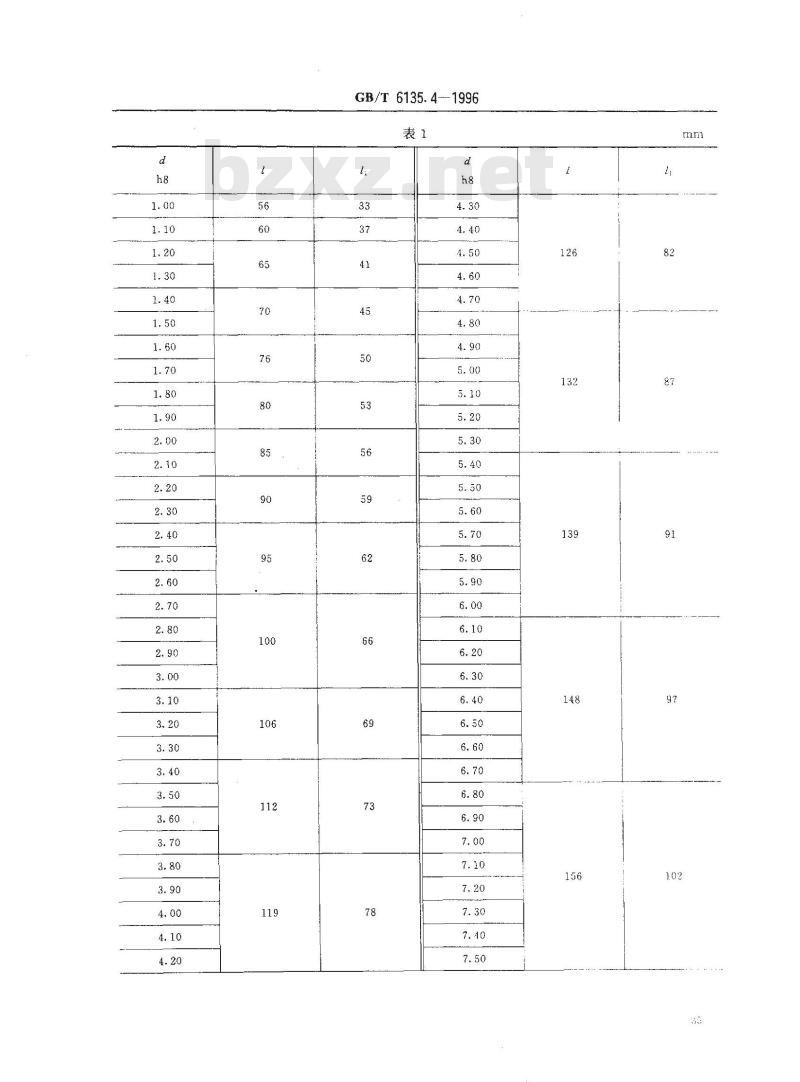

续表1
GB/T 6135. 4--1996
续表1
GB/T6135.4--1996

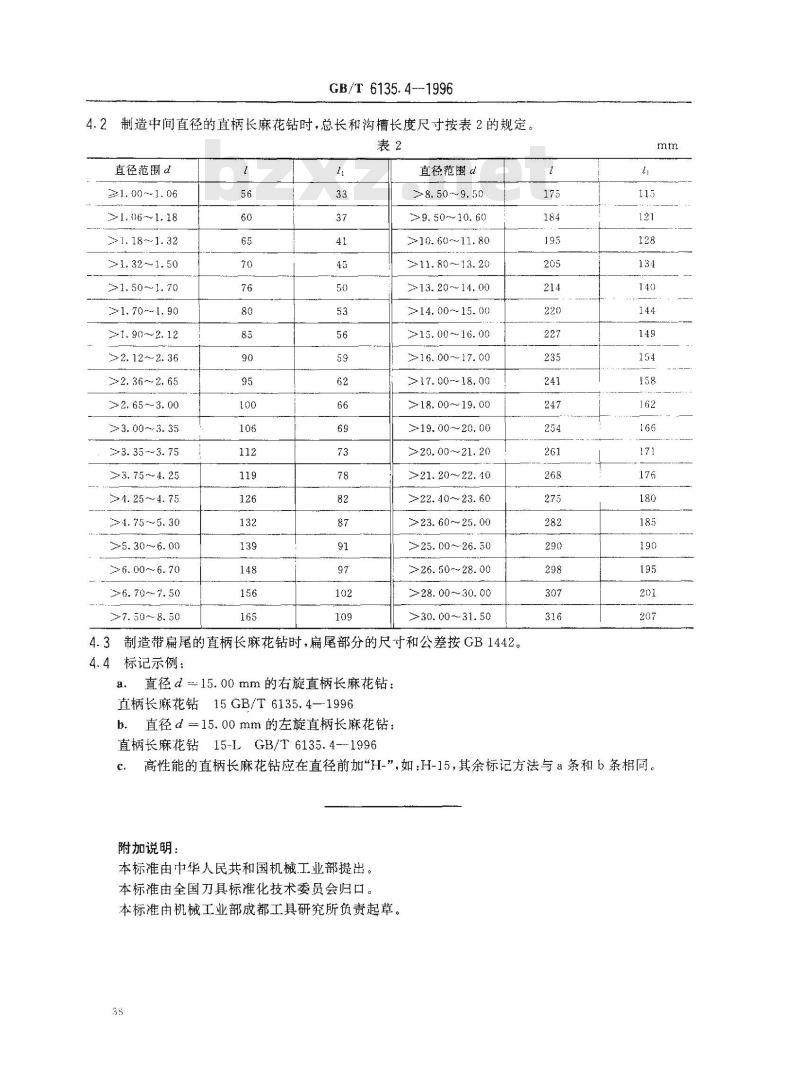

制造中间直径的直柄长麻花钻时，总长和沟槽长度尺寸按表2的规定。4.2
直径范围α
≥1. 00～1. 06
>1. 06~～1.18
≥1.18～1.32bzxz.net
>1. 32~1. 50
>1. 50~1.70
>1. 70~1. 90
≥1. 90～2.12
>2. 12~~2. 36
>2. 36~ 2. 65
>2. 65～3. 00
3. 00 ~3. 35
>3. 35~3. 75
>3. 75 ～4. 25
>4. 25~4. 75
>4. 75 ~5. 30
>5. 30~6. 00
>6. 00~6. 70
>6. 70~7.50
>7. 50 ~~8. 50
直径范围d
>8.50～9.50
>9. 50~～10. 60
>10. 60～11. 80
>11. 80~13. 20
≥13. 20~14. 00
≥14. 00～~15. 00
>15. 00~16. 00
>16. 00~17. 00
>17. 00-~18. 00
>18. 00 ~19. 00
>19. 00~20. 00
20. 00～21. 20
>21. 20~~22. 40
>22. 40~23. 60
>23.60~25.00
>25.00~26.50
>26. 50~28. 00
>28.00~~30.00
>30. 00~~31. 50
4.3制造带扁麗的直柄长麻花钻时，扁尾部分的尺寸和公差按GB1442。4.4标记示例：
直径d=15.00mm的右旋直柄长麻花钻：直柄长麻花钻15GB/T6135.4—1996b.
直径d=15.00mm的左旋直柄长麻花钻：直柄长麻花钻15-LGB/T6135.4-1996c
高性能的直柄长麻花钻应在直径前加\H-”，如：H-15，其余标记方法与a条和b条相同。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。38
