GB/T 6135.5-1996
基本信息
标准号： GB/T 6135.5-1996
中文名称：直柄麻花钻 第5部分:直柄超长麻花钻的型式和尺寸
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1996-07-05
实施日期：1997-02-01
作废日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：52917
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.20铣刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
首发日期：1985-06-17
复审日期：2004-10-14
起草单位：机械工业部成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 6135.5-1996 直柄麻花钻 第5部分:直柄超长麻花钻的型式和尺寸 GB/T6135.5-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

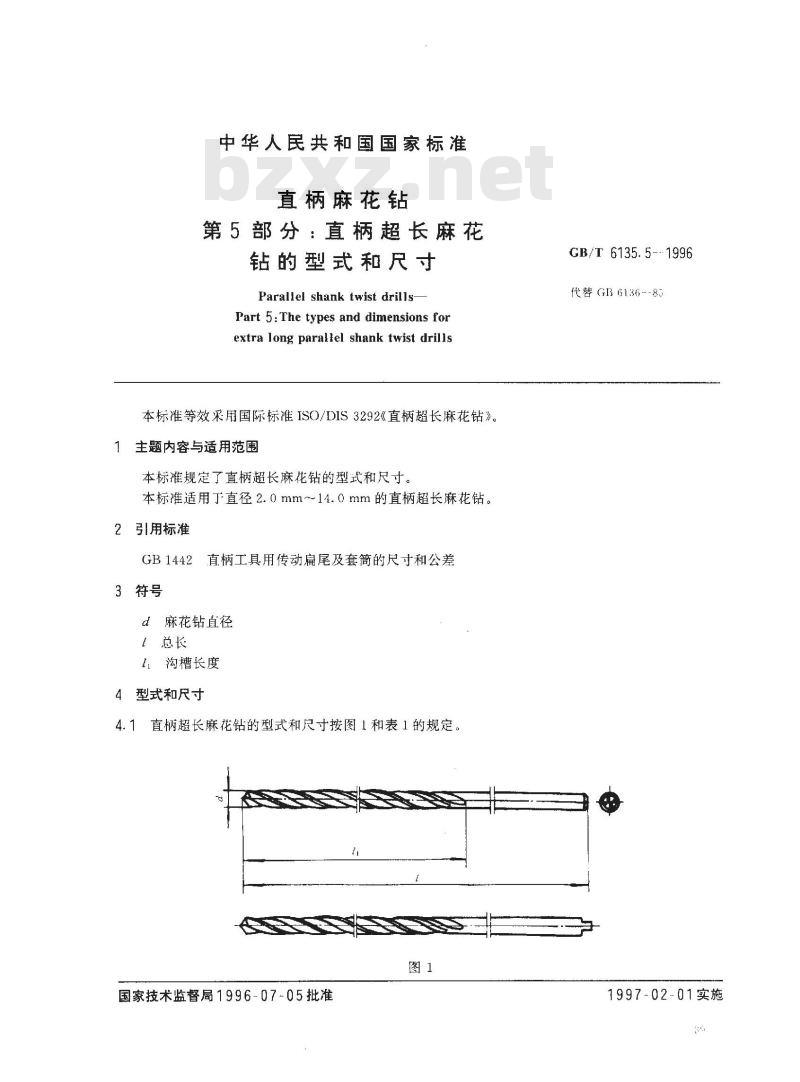

中华人民共和国国家标准
直柄麻花钻
第5部分：直柄超长麻花
钻的型式和尺寸
Parallel shank twist drills-Part 5: The types and dimensions forextra long parallel shank twist drilis本标准等效采用国际标准ISO/DIS3292《直柄超长麻花钻》主题内容与适用范围
本标准规定了直柄超长麻花钻的型式和尺寸。本标准适用直径2.0mm~～14.0mm的直柄超长麻花钻。2
引用标准
GB1442直柄工具用传动扁尾及套简的尺寸和公差3符号
d麻花钻直径
1 总长
l沟槽长度
型式和尺寸

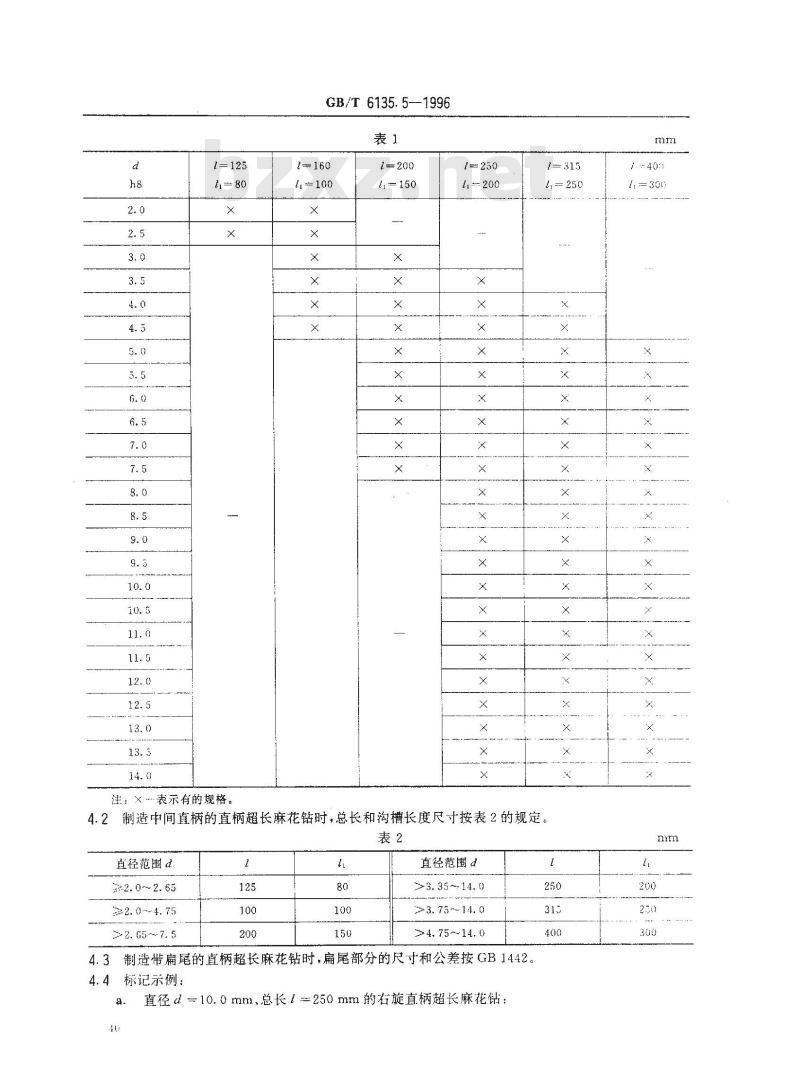

直柄超长麻花钻的型式和尺寸按图1和表1的规定。4.1
国家技术监督局1996-07-05批准GB/T 6135. 5 ---1996
代替GI36136--83
1997-02-01实施
注：这表示有的规格。
GB/T6135.5--1996
th-150
tj=250
制造中间直柄的直柄超长麻花钻时，总长和沟槽长度尺寸按表2的规定。4.2
直径范围d
2. 0~2. 65wwW.bzxz.Net
≥2. 0 ~4. 75
>2. G5 ~7. 5
直径范围d
≥3.35~14. 0
>3. 75~~14. 0
>4.7514.0
4.3制造带扁尾的直柄超长麻花钻时，扁尾部分的尺寸和公差按GB1442。4.4标记示例：
直径d=10.0mm、总长l=250mm的右旋直柄超长麻花钻：250
7,300)
GB/T6135.5-1996

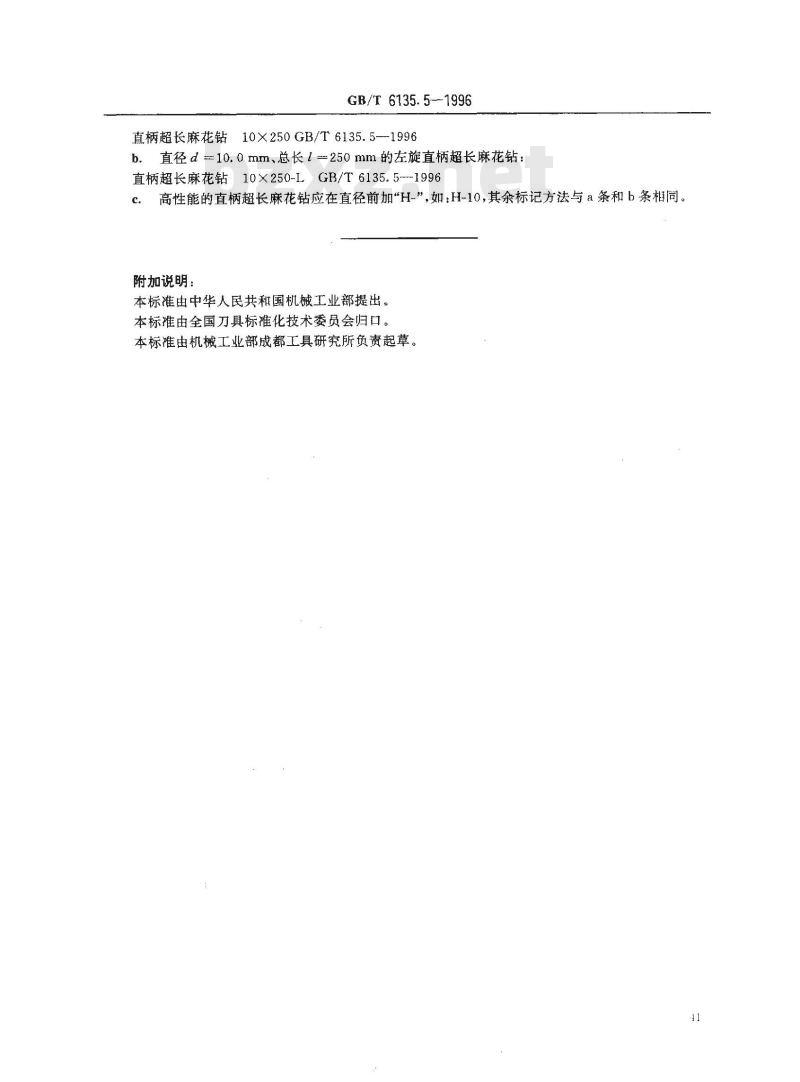

直柄超长麻花钻10X×250GB/T6135.5-1996b．直径d=10.0mm、总长l=250mm的左旋直柄超长麻花钻：直柄超长麻花钻10×250-LGB/T6135.5-1996高性能的直柄超长麻花钻应在直径前加\H-”，如：H-10,其余标记方法与a条和b条相同。c.
附加说明：
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
