GB/T 6138.2-1997
基本信息
标准号： GB/T 6138.2-1997
中文名称：攻丝前钻孔用阶梯麻花钻 第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1997-08-28
实施日期：1998-06-01
作废日期：2007-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：87669
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.30钻头、锪钻、铰刀
中标分类号：机械>>工艺装备>>J41刀具
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 6138.2-1997 攻丝前钻孔用阶梯麻花钻 第2部分:莫氏锥柄阶梯麻花钻的型式和尺寸 GB/T6138.2-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
GB/T6138.2

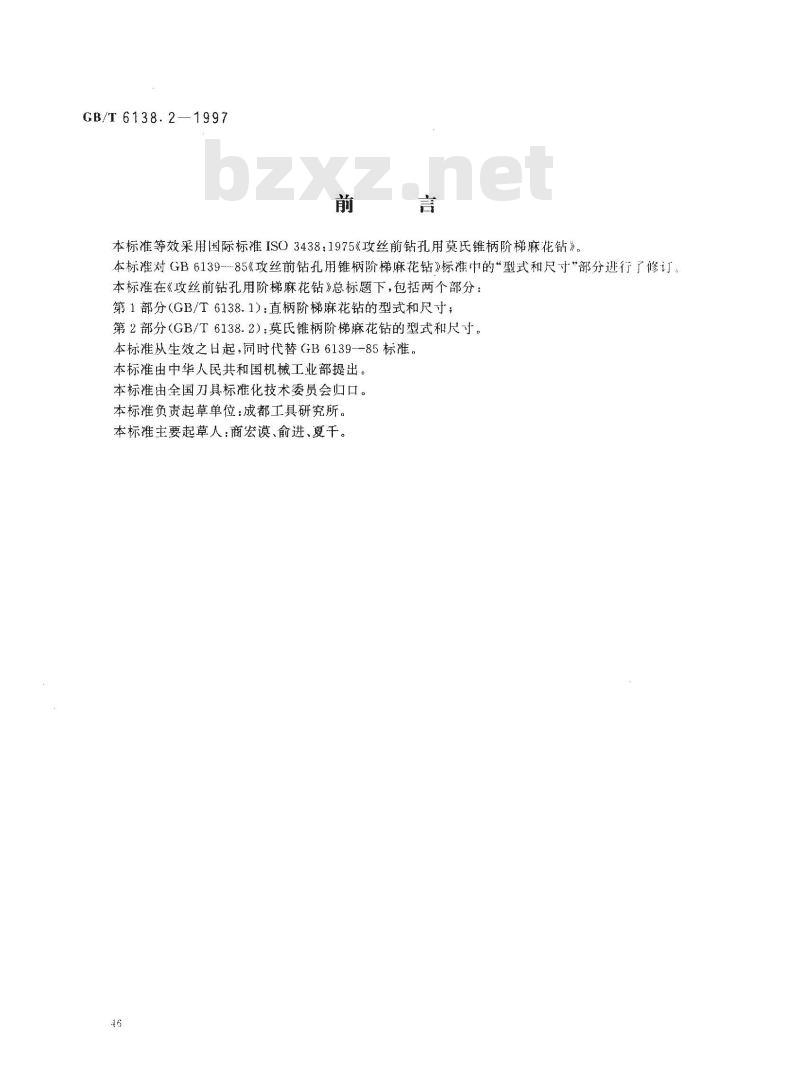

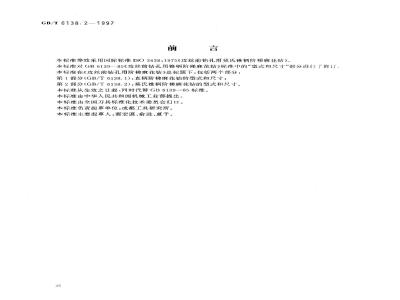

本标准等效采用国际标准ISO3438：1975《攻丝前钻孔用莫氏锥柄阶梯麻花钻》。本标准对GB6139-85《攻丝前钻孔用锥柄阶梯麻花钻》标准中的“型式和尺寸*部分进行广修订本标准在《攻丝前钻孔用阶梯麻花钻》总标题下，包括两个部分：第1部分（GB/T6138.1）：直柄阶梯麻花钻的型式和尺寸；第2部分（GB/T6138.2）：莫氏锥柄阶梯麻花钻的型式和尺寸。本标准从生效之日起，同时代替GB6139—85标准。本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：商宏谟、俞进、夏千。46
GB/T6138.2—1997

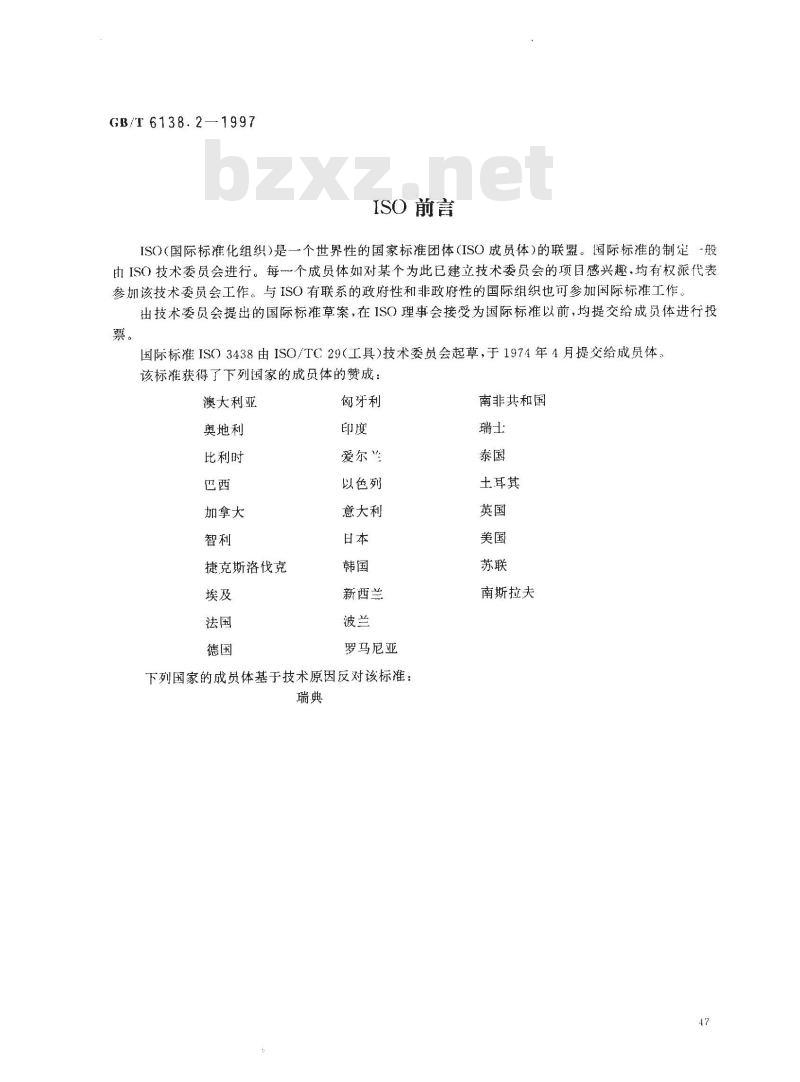

ISO前言
ISO(国际标准化组织)是一个世界性的国家标准团体（ISO成员体)的联盟。国际标准的制定~般由ISO技术委员会进行。每一个成员体如对某个为此已建立技术委员会的项目感兴趣，均有权派代表参加该技术委员会工作。与ISO有联系的政府性和非政府性的国际组织也可参加国际标准工作。出技术委员会提出的国际标准草案，在ISO理事会接受为国际标准以前，均提交给成员体进行投票。
国际标准IS）3438由ISO/TC29（工具）技术委员会起草，于1974年4月提交给成员体，该标获得了下列国家的成员体的赞成：澳大利亚
奥地利
比利时
加拿大
捷克斯洛伐克
匈牙利
爱尔兰
以色列
意大利
新西兰
罗马尼亚
下列国家的成员体基于技术原因反对该标准：瑞典
南非共和国
土耳其
南斯拉夫

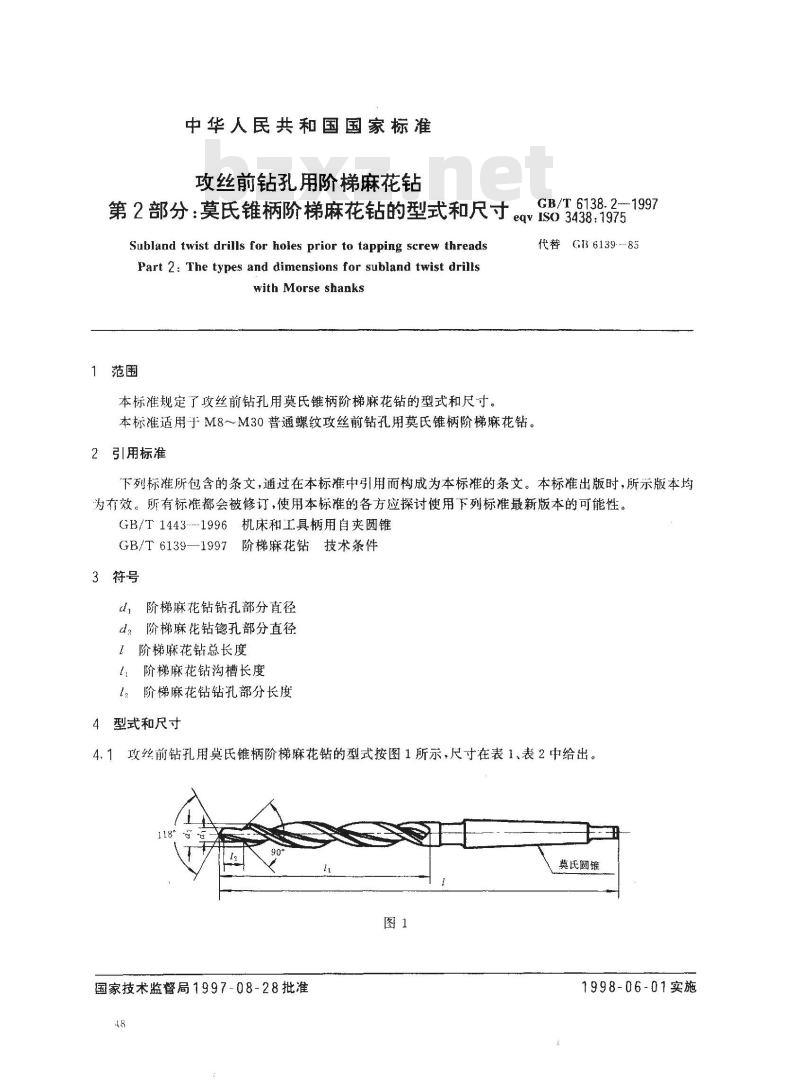

中华人民共和国国家标准
攻丝前钻孔用阶梯麻花钻
GB/T 6138.2--1997
第2部分：莫氏锥柄阶梯麻花钻的型式和尺寸eqv ISO 3438:1975
Subland twist drills for holes prior to tapping screw threadsPart 2: The types and dimensions for subland twist drillswith Morse shanks
1范围
本标准规定了攻丝前钻孔用奠氏锥柄阶梯麻花钻的型式和尺寸。本标准适用于M8～M30普通螺纹攻丝前钻孔用莫氏锥柄阶梯麻花钻。2引用标准
代替GB6139--85
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1443-1996机床和工具柄用自夹圆锥GB/T6139—1997阶梯麻花钻技术条件3符号
d，阶梯麻花钻钻孔部分直径
d：阶梯麻花钻锶孔部分直径
」阶梯麻花钻总长度
1阶梯麻花钻沟槽长度
1：阶梯麻花钻钻孔部分长度
型式和尺寸
4.1攻丝前钻孔用奠氏锥柄阶梯麻花钻的型式按图1所示，尺寸在表1、表2中给出。莫氏圆锥
国家技术监督局1997-08-28批准48
1998-06-01实施
GB/T6138.2—1997wwW.bzxz.Net

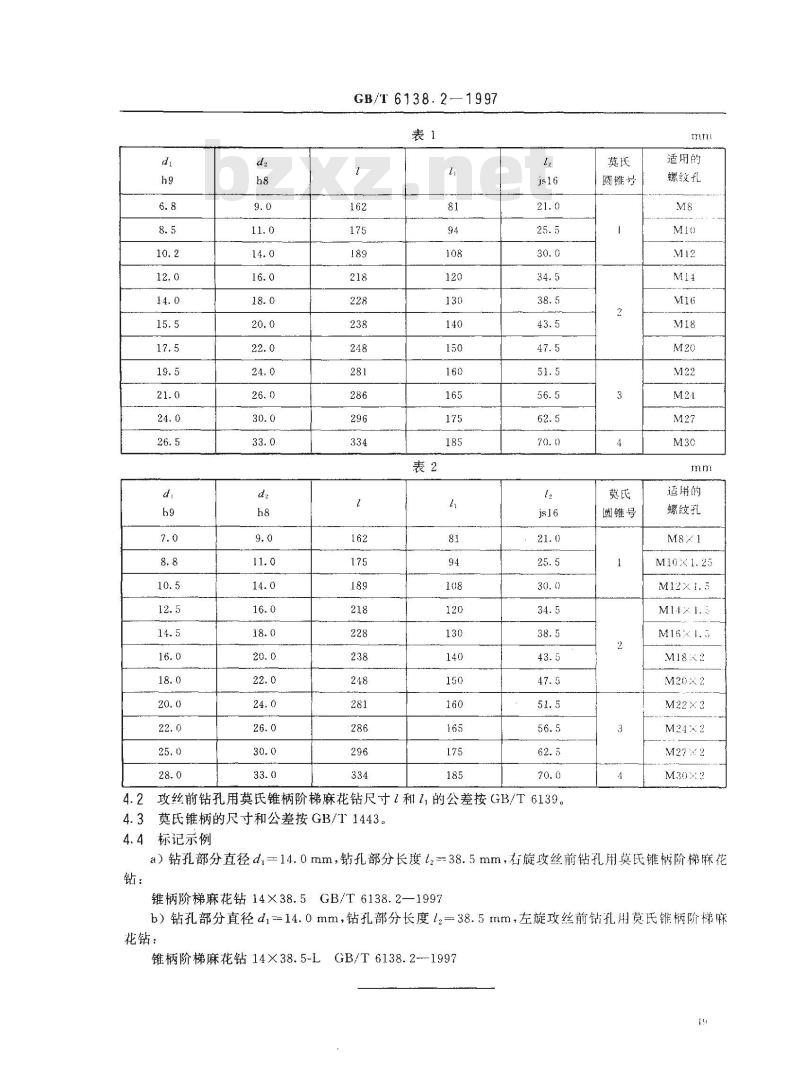

攻丝前钻孔用莫氏锥柄阶梯麻花钻尺寸1和1,的公差按GB/T6139。4.3
莫氏锥柄的尺寸和公差按GB/T1443。4.4标记示例
圆锥号
圆锥号
适明的
螺纹孔
适用的
螺纹孔
a）钻孔部分直径d,=14.0mm，钻孔部分长度1z=38.5mm，右旋攻丝前钻孔用奠氏锥柄阶梯麻花钻：
锥柄阶梯麻花钻14×38.5GB/T6138.2—1997b）钻孔部分直径d=14.0mm，钻孔部分长度lz一38.5mm，左旋攻丝前钻孔用莫氏锥柄阶梯麻花钻：
锥柄阶梯麻花钻14×38.5-LGB/T6138.2--1997
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
