真密度是炭素材料的质V与真体积(不包含气孔在内)的比值。 GB/T 6155-1985 炭素材料真密度测定方法 GB/T6155-1985 标准下载解压密码：www.bzxz.net

1定义

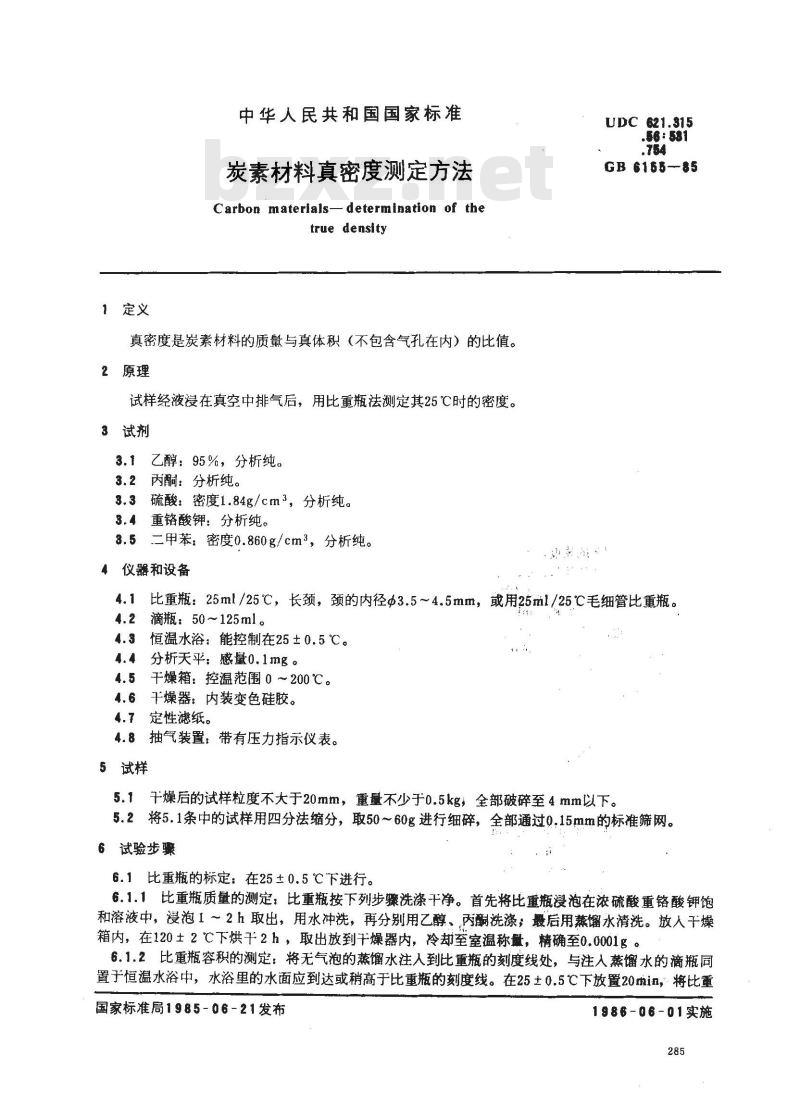

中华人民共和国国家标准
炭素材料真密度测定方法
Carbon materials-determination of thetrue density
真密度是炭素材料的质量与真体积（不包含气孔在内）的比值。2原理
试样经液浸在真空中排气后，用比重瓶法测定其25℃时的密度。3试剂
3.1乙醇：95%，分析纯。
3.2丙酮：分析纯。
3.3硫酸：密度1.84g/cm3，分析纯。3.4重铬酸钾：分析纯。
3.5二甲苯：密度0.860g/cm2，分析纯。仪器和设备
UDC 621.315
.56: 581
GB 6155-85
4.1比重瓶：25ml/25℃，长颈，颈的内径Φ3.5~4.5mm，或用25ml/25℃毛细管比重瓶。滴瓶：50～125ml。
4.3恒温水浴：能控制在25±0.5℃。4.4分析天平：感量0.1mg。
4.5干燥箱：控温范围0~200℃。4.6干燥器：内装变色硅胶。
4.7定性滤纸。
4.8抽气装置：带有压力指示仪表。5试样
5.1干燥后的试样粒度不大于20mm，重量不少于0.5kg，全部破碎至4mm以下。5.2将5.1条中的试样用四分法缩分，取50~60g进行细碎，全部通过0.15mm的标准筛网。6试验步骤
6.1比重瓶的标定：在25±0.5℃下进行。6.1.1比重瓶质量的测定：比重瓶按下列步骤洗涤干净。首先将比重瓶浸泡在浓硫酸重铬酸钾饱和溶液中，浸泡1～2h取出，用水冲洗，再分别用乙醇，丙酮洗涤；最后用蒸馏水清洗。放人干燥箱内，在120土2℃下烘干2h，取出放到干燥器内，冷却至室温称量，精确至0.0001g。6.1.2比重瓶容积的测定：将无气泡的蒸馏水注人到比重瓶的刻度线处，与注人蒸馏水的滴瓶同置于恒温水浴中，水浴里的水面应到达或稍高于比重瓶的刻度线。在25±0.5℃下放置20min，将比重国家标准局1985-06-21发布
1986-06-01实施
GB 6155—85

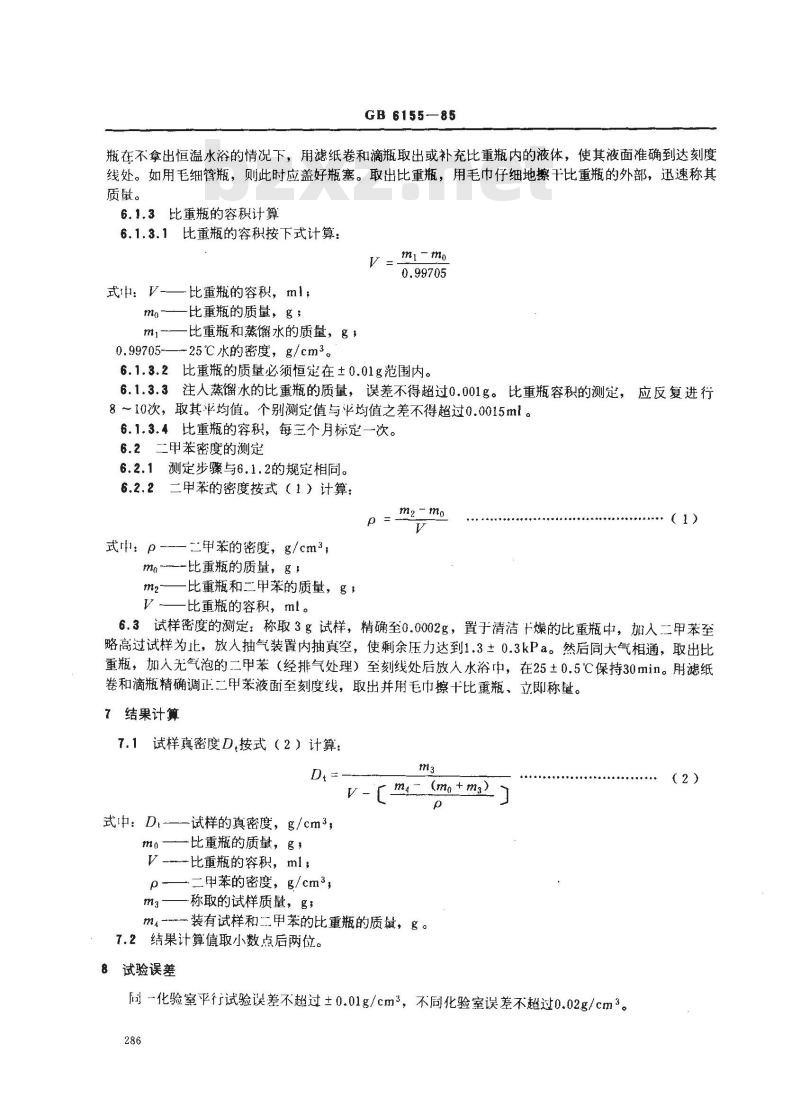

瓶在不拿出恒温水浴的情况下，用滤纸卷和滴瓶取出或补充比重瓶内的液体，使其液面准确到达刻度线处。如用毛细管瓶，则此时应盖好瓶塞。取出比重瓶，用毛巾仔细地擦干比重瓶的外部，迅速称其质量。
6.1.3比重瓶的容积计算
6.1.3.1比重瓶的容积按下式计算：V=
式中：V-一比重瓶的容积，ml；mo-——比重瓶的质量，g；
m,-——比重瓶和蒸馏水的质量，g，—一25℃水的密度，g/cm3。
6.1.3.2比重瓶的质量必须恒定在±0.01g范围内。6.1.3.3注人蒸馏水的比重瓶的质量，误差不得超过0.001g。比重瓶容积的测定，应反复进行8～10次，取其平均值。个别测定值与半均值之差不得超过0.0015ml。6.1.3.4比重瓶的容积，每三个月标定一次。6.2二甲苯密度的测定
6.2.1测定步骤与6.1.2的规定相同。6.2.2
式中：p
二甲苯的密度按式（1）计算：
二甲苯的密度，g/cm2；
比重瓶的质量，g，免费标准下载网bzxz
比重瓶和二甲苯的质量，g，
-比重瓶的容积，ml。
6.3试样密度的测定：称取3g试样，精确至0.0002g，置于清洁十燥的比重瓶中，加人二甲苯至略高过试样为北，放入抽气装置内抽真空，使剩余压力达到1.3±0.3kPa。然后同大气相通，取出比重瓶，加人无气泡的二甲苯（经排气处理）至刻线处后放人水浴中，在25±0.5℃保持30min。用滤纸卷和滴瓶精确调正二甲苯液面至刻度线，取出并用毛巾擦十比重瓶、立即称量。7结果计算
7.1试样真密度D,按式（2）计算：Dt
式中：D-——试样的真密度，g/cm2,mo——比重瓶的质量，g，
V-比重瓶的容积，ml
一二甲苯的密度，g/cm*；
(mo + m3)
一称取的试样质量，g；
m4装有试样和甲苯的比重瓶的质量，g。7.2结果计算值取小数点后两位。8试验误差
同-化验室平行试验误差不超过±0.01g/cm3，不同化验室误差不超过0.02g/cm3。286
（2）

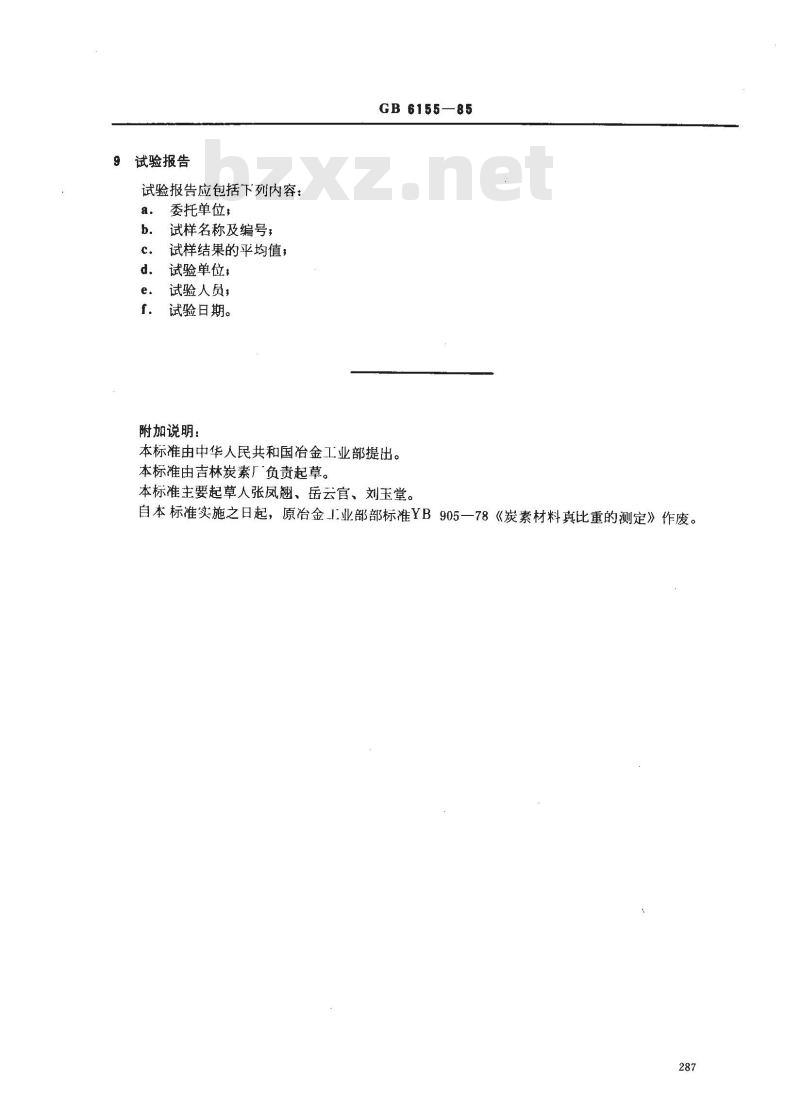

试验报告
试验报告应包括下列内容：
委托单位；
试样名称及编号：
试样结果的平均值；
试验单位，
试验人员，
试验日期。
附加说明：
GB 6155—85
本标准由中华人民共和国治金工业部提出。本标准由吉林炭素厂负责起草。本标准主要起草人张凤翘、岳云官、刘玉堂。自本标准实施之日起，原冶金工业部部标准YB905一78《炭素材料真比重的测定》作废。287
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
