本标准规定了各类液晶显示器件外形尺寸标注及引线排布方法。 GB/T 6251-1986 液晶显示器件外形尺寸标注及引线排布规则 GB/T6251-1986 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准
液晶显示器件外形尺寸标注
及引线排布规则
Dimensionsing of oudine aad rule of terminalsallignment for llquld crystal dlsplays本标规定了各类液品显示器件外形尺寸标注及引线排布方法。1外形尺寸标注方法
1.1尺寸标
尺寸标注见图1 。
图邮：A
器件长：
器件宽：
器件厚，
H (Ixn)
封口突缘尺寸（s×t);
封口突缘长
封口突缘高：
上（或下）基板克：
器件显示区长：
器件显示区宽
宁符高；Www.bzxZ.net
字符觉，
图1尺寸标注
H—左右两侧外引线心距（×n）：国家标准局19B6-04-11发布
UDC 621. 36.032.3
GB 6251—B6
1987-04-01实施
一相邻两根外引线中心距，
-单边外引线数减11
K-—外引线宽；
M—上（或下）玻璃基板厚：
N——下（或上）玻璃基板厚；
Q一一外引线长；
GB 6251-86
一基准面到相邻近外引线心线的距离。1.2笔段标注
笔段标注见图2。
图2笔段标注
2静态驱动液晶显示器件引线排布方法2.1外线顺序标注
一般手丧，仪丧用液品显示器件外引线顺序从左开始。单边引线的液品显器件外引线顺序为引线尚下者从在升始，引线向上者从开始（见图3）。50
2.2外引线排布规则
2.2.1 1型
I型外引线排布规则见图4
。除个位b段引线向下外，其余各位的a、b、各、「段外引线均向上;c、d、e.DP段外引线均向下，b。公共电极位置在左侧。
GB 6251-86
e：各种符号外引线按不交叉的原则自行安置。DP.
C OO RA TEA

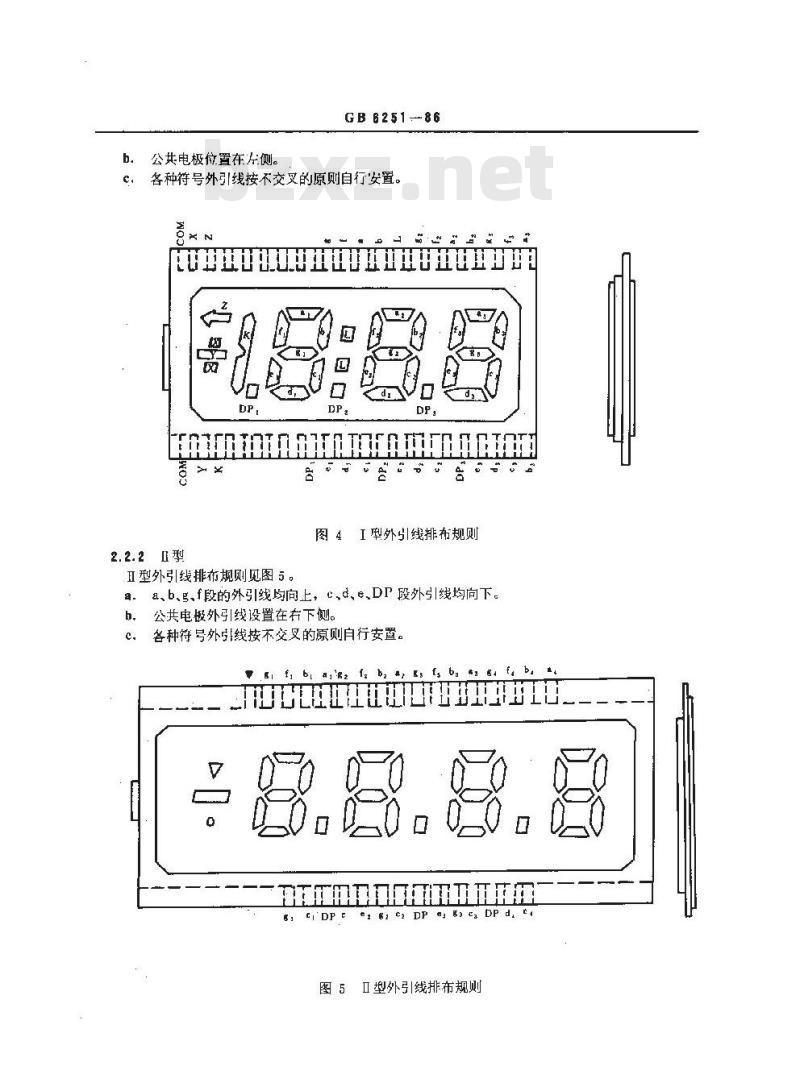

图4I型外引线排布规则
2.2.2Ⅱ型
丑型外引线排布规则见图5。
a。 a、b、g、f段的外引线均向上，c、d、e,DP 段外引线均向下。b。公共电极外线设置在有下侧。c,
各种符号外引线按不交叉的原则自行安置。ifiba,'rzfeb,Ksfyb
TT显TTT
tIDP c e. 8I c? DP e &aca
图5Ⅱ型外引线排布规则
亚型外于线排布规则见图6。
GB 6251-86
所有电极的外引线均在器件的一边。租
公共电极外引线设置在两侧。
每位段电极从右到左按a,b、c,d,e、f顺序排列。各种符号外引线按不交叉的原则自行安置。AM
图6皿型外引线排布规则
3动态驱动液晶显示器件引线排布方法.1外引线顺序标注
外线顺！序标注见图7。
外引线顺序从有到左，段电极标注为ai、bi、c.…，a2、bz.。公共电极外引线在段电极外引线的外侧，标注为HIH。
GB6251--86
88 88888888
3.2电极连接方法
GB 6251--86
a，电极连接以不交叉为原则，公共电极自上而下顺序排布为H,、H,.，段电极白右而左为a,b,......
2路、3路、4路动态驱动液晶显示器件引线排布方法分别见图8、图9、图10。b.
图82路驱动液晶显示器件电极接线COM1
GB 6251—B6
阁93路驱动液晶显示器件电极接线附加说明：
GB 6261—86
4路驱动液晶显示器件电极接线
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所和轻1业部钟表研究所负责起草。本标准≠要起草人刘应文、周云仙、李维、吴萃芝。o
