GB/T 6258-1986
基本信息
标准号： GB/T 6258-1986
中文名称：盘封电子管空白详细规范(可供认证用)
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1986-04-01
实施日期：1987-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：150624
标准分类号
标准ICS号：电子学>>31.100电子管
中标分类号：电子元器件与信息技术>>电真空器件>>L38电子束管
关联标准
出版信息
页数：6页
标准价格：8.0 元
相关单位信息
首发日期：1986-04-14
复审日期：2004-10-14
起草单位：779厂电子部标准化所
归口单位：全国电真空器件标准化技术委员会
发布部门：国家标准局
主管部门：信息产业部（电子）
标准简介
本空白详细规范适用于盘封电子管。它与GB 6255—86《空间电荷控制电子管总规范》一起使用。它规定了详细规范采用的格式和包括的内容。 GB/T 6258-1986 盘封电子管空白详细规范(可供认证用) GB/T6258-1986 标准下载解压密码：www.bzxz.net

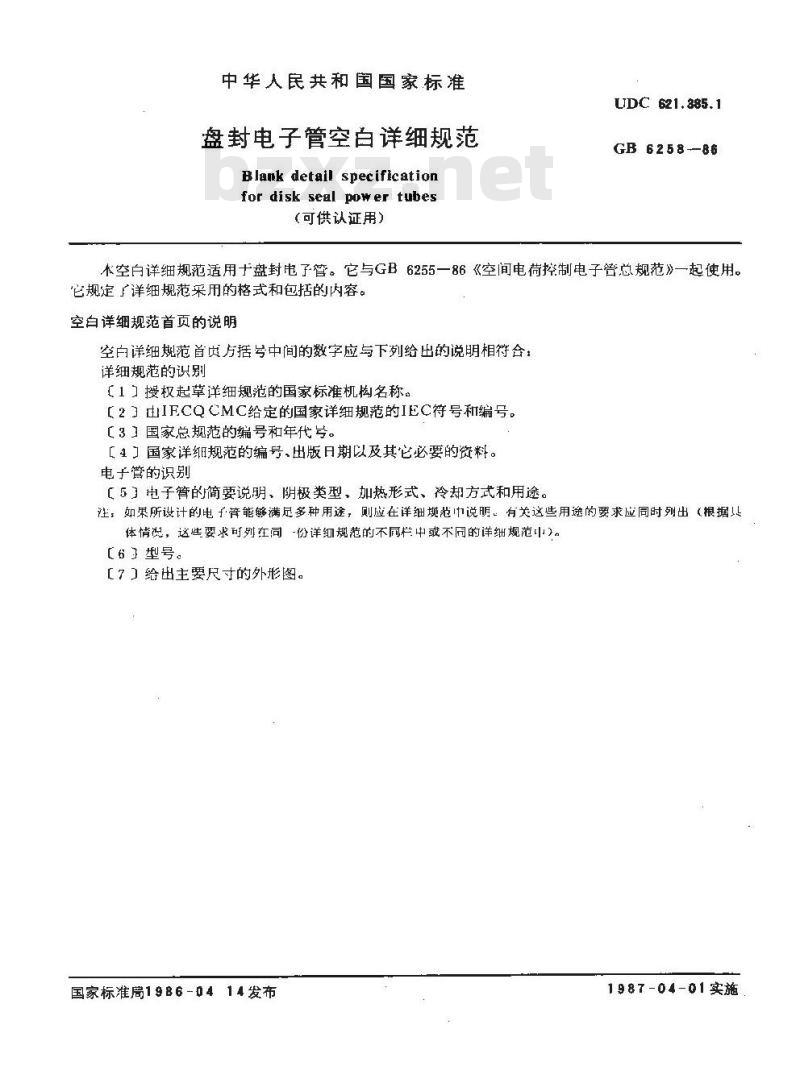

标准图片预览
标准内容
中华人民共和国国家标准
盘封电子管空白详细规范
Blank detail specification
for disk seal power tubes
(可供认证用）
UDC 621.385.1
GB 6258--86
木空白详细规范适用十盘封电子管。它与GB6255一86《空间电荷控制电子管总规范》一起使用。它规定了详细规范采用的格式和包括的内容。空白详细规范首页的说明
空白详细规范首贞方括号中间的数字应与下列给出的说明相符合：详细规范的识别
［1］授权起草详细规范的国家标准机构名称。【2】由IFCQCMC给定的国家详细规范的IEC符号和编号。【［3］国家总规范的编号和年代号。【4］国家详细规范的编号、出版日期以及其它必要的资料。电子的识别
【5］电子管的简要说明、阴极类型，加热形式、冷却方式和用途。注：如果所设计的电子音能够满足多种用途，则应在详细规范中说明。有关这些用途的要求应同时列出（根据儿体情很，这性要求可列在同-份详细规范的不同栏中或不同的详细规范中）。【6’型号。
［7］给出主要尺寸的外形图。
国家标准局1986-0414发布
1987-04-01实施
空白详细规范首页
GB6258—86
第二贞
1补充资料
1.1标志。
1.2订货资料。
1.3详细规范中引用的有关文件。GB6258—86
1.4对台格试验记录的要求（凡认为合格试验记录不适当时，就应清楚地指明“不适用”）。1.5结构类似的电子管。
附加资料（非检验用)。
2性能（非检验用）
一般性能和机械性能
质量 (重量)
安装位置和附件
冷却条件
管尧最高温度
封接处最高温度
引出端最高温度
冲击 (如适用)
振动 (如适用)
工作最高高度（未增压）或
工作最低气压（如适用）
电参数—额定值
电极间电容bZxz.net
放大系数
在规定条件下的跨导
输出功率（在一个或多个频率值下）特性曲线
极电压下。
最小值
额定值
最大值
阳极电流、帘栅极电流和控制栅极电流与阳极电压的关系：在规定的控制栅极电压和帘栅2.2.5.21
恒流曲线：
控制栅极电压与阳极电压的关系：在规定的帘栅极电压和阳极电流或帘栅极电流或控制栅极a.
电流下。
b。在栅极接地的情况下，阳极电压和帘栅极电压对于代替阴极的控制栅极电压的关系，在规定的阳极电流、帘栅极电流和控制栅极电流下。2.2.5.3耗散功率与进口处流量的关系：在不同的冷却方式下（如适用）。2.z.6T.作条件
2.2.6.1在推荐的最高L作频率以下。2.2.6.2在推荐的最高工作频率。2.2.6.3在高频工作时降低热丝电压（如适用）。2.3电参数
极限值
*表示应在详细规范中填写的内容。2.3.1
极限值
最小加热时间
最大热丝冲击电流（如适用）
GB 6268—86
最小值
热丝电流（热丝电压为额定值时）最大控制栅极电路电阻（如适用）2.3.2在规定频率下的极限值
2. 3.2. 1
热丝电压的允许工作偏差
最大阳极直流电压
最大帘栅极直流电压
最大控制栅极直流负电压
最大控制栅极平均电流
最大阴极平均电流
最大阳极平均电流
最大帘栅极平均电流
最大阳极耗散功率
最大帘栅极耗散功率
最大总的控制栅极耗散功率（实际的栅极耗散功率可能远大于栅极正电压峰值与其电流平均值的乘积)2.3.3
在规定的脉冲宽度和工作比时,阳极脉冲工作悄况下补充的极限值
最大阳极脉冲电压幅值
最大阴极脉冲电流幅值
最大控制栅极脉冲电流幅值
在规定的脉冲宽度和工作比时,栅极脉冲工作情况下补充的极限值
最大控制栅极止脉冲电压幅值
最大阴极脉冲电流幅值
最大帘栅极脉冲电流幅值
最大阳极脉冲电流幅值
试验项目和检验要求
最大值
A或mA
A或mA
A或mA
在下表中给出了试验条件和检验要求。根据给定管型的要求，所用的试验条件应在详细规范中规定，并与GB6255一86《空间电荷控制电子管总规范》中相应的试验规定一致。除非另有规定，所有的引证条款编号都应采用相应的GB6255一86条款编号。*表示应在详细规范中填与的内容。所有试验为非破坏性的（ND)。
检验或试验
外观检验
控制栅极反向电流：
在规定的叫极电压、控
制栅极电止（或阳极电
流）和帘栅极电压下
互换性尺寸
阳极电流：
在规定的阳极电压，控
制栅极电压（或阳极电
流）和衍栅极电压下
射锁输出功率：
在规定的1作条件下
热丝电压或电流
脉冲发射
增益（作放人管用时)：
在规定的,工作条件下
甲极间绝臻（漏电流
检验或试验
（一个H）
电极间容
调失点（作线性放大管
用)：
在规定的条件下
(周期六个月)
需控制的尺寸
GB6255—86
GB 625886
接规突
按规定
按规定
按规定
按规定
按期定
按规定
按规定
按规定
(B 6255 86
逐批检验
最小值
周期检验
最大值
最小值
按规定
按规定
按规定！
验要求
最大值
检验或试验
引出端强度
(如适用）
（如适用）
（如适用）
恒定湿热试验
（如适用）
耐久性试验
GB626886
鉴定批准试验
GB 6255—86
（在详细规范中规定）
按规定
按规定
按规定
按规定
按规定
最小值
检验要求
最大值
注：山以上A、C、D各组试验中的符号“表示应在详细规范中填写的内容。②D：破坏性试验。
③ND：非破坏性试验。
②IL：检查水平。
@AQL：合格质基水平。
() P: 试验周期。
n：样本大小。
(）：合格判定数。
4延期交货
通过质量一致性检验的电子管，库存期超过12个月，交货前必须复验控制栅极反向电流。附加说明：
本标准由中华人民共和国电子工业部提出。本标准主要由779厂和电了工业部标准化研究所起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
