GB/T 6335. 1-1996

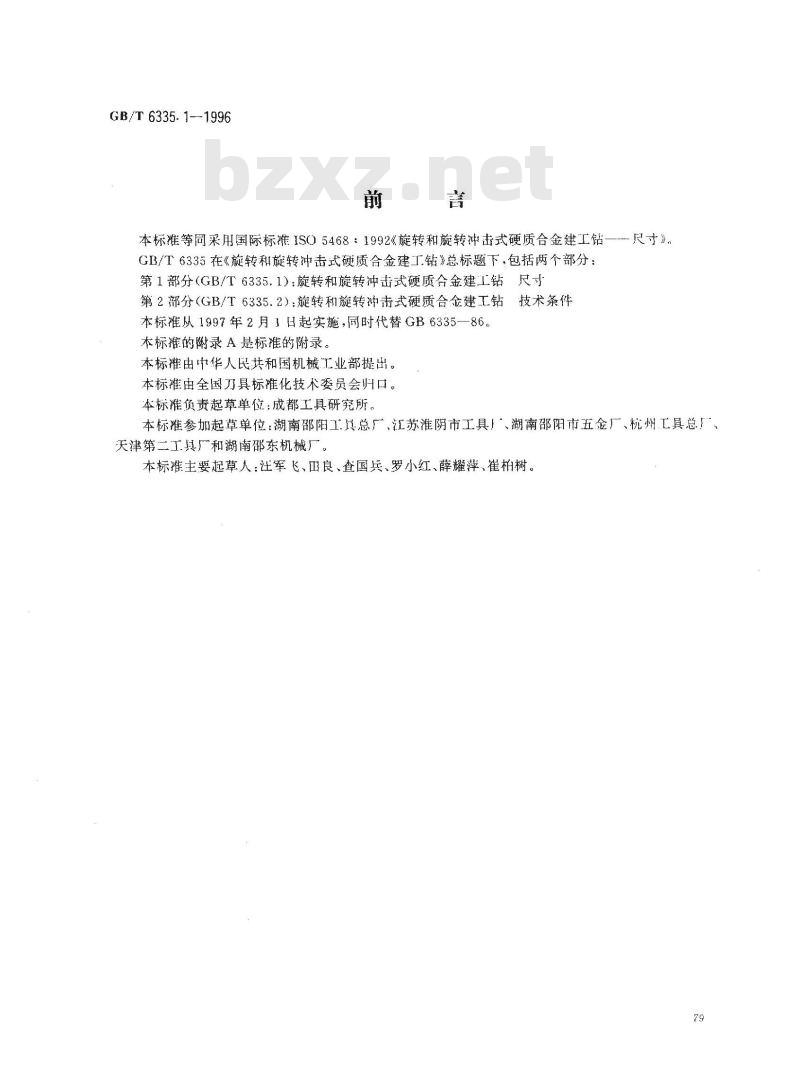

本标准等同采用国际标准ISO5468：1992《旋转和旋转冲击式硬质合金建工钻一尺》

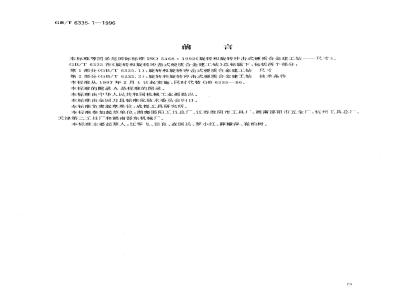

GB/T6335在《旋转和旋转冲击式硬质合金建工钻》总标题下，包括两个部分：第1部分（GB/T6335.1)：旋转和旋转冲击式硬质合金建工钻尺寸第2部分（GB/T6335.2）：旋转和旋转冲击式硬质合金建工钻技术条件本标准从1997年2月1日起实施，同时代替GB6335—86。本标准的附录A是标准的附录。
本标由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准负责起草单位：成都工具研究所。本标准参加起草单位：湖南邵阳工具总厂、江苏淮阴市工具厂、湖南邵阳市五金厂、杭州工具总厂天津第二工具厂和湖南邵东机械厂。本标推主要起草人：注军飞、田良、查国兵、罗小红、薛耀萍、崔柏树。79
GB/T6335.1--1996

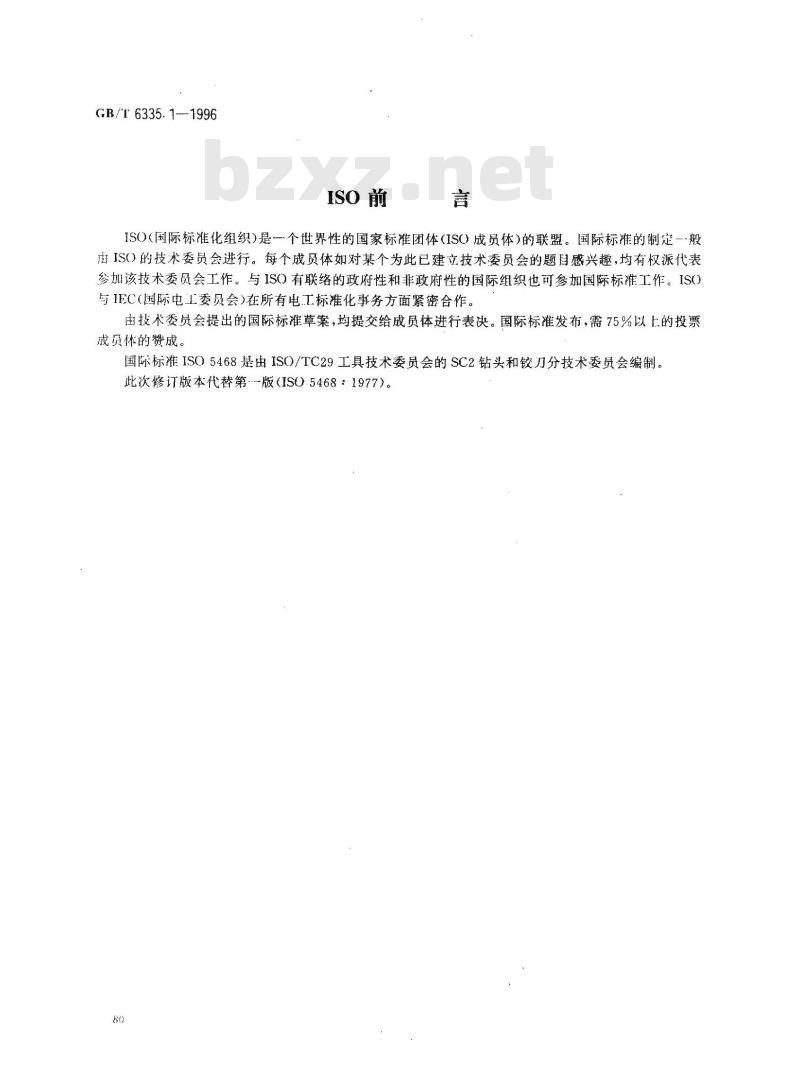

ISO前
ISO（国际标准化组织)是一个世界性的国家标准团体（ISO成员体）的联盟。国际标准的制定一·由IS(）的技术委员会进行。每个成员体如对某个为此已建立技术委员会的题目感兴趣，均有权派代表参加该技术委员会工作。与ISO有联络的政府性和非政府性的国际组织也可参加国际标准工作。IS）与IEC(国际电工委员会)在所有电T标准化事务方面紧密合作。由技术委员会提出的国际标准草案，均提交给成员体进行表决。国际标准发布，需75%以上的投票成员体的赞成。
国际标准ISO5468是由ISO/TC29工具技术委员会的SC2钻头和铰刀分技术委员会编制。此次修订版本代替第-一版（ISO5468：1977)。8

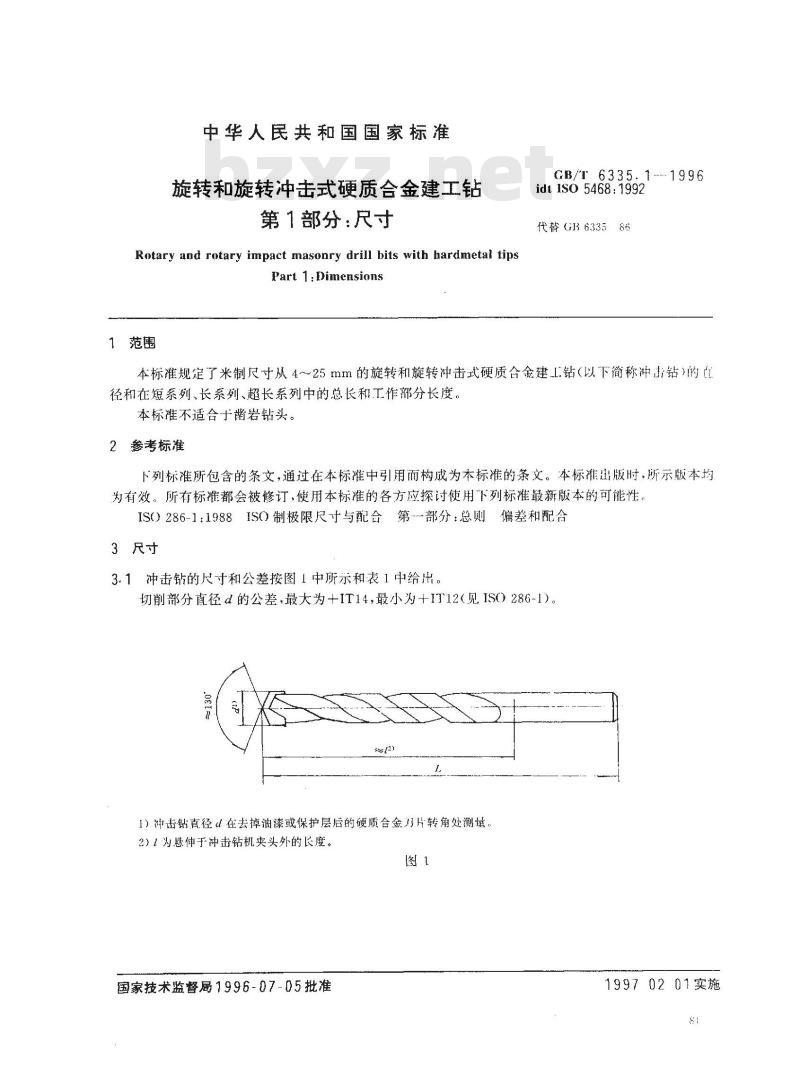

中华人民共和国国家标准
旋转和旋转冲击式硬质合金建工钻第1部分：尺寸
Rotary and rotary impact masonry drill bits with hardmetal tipsPart 1 : Dimensions
1范围
GB/T 6335.1--- 1996
idt1so5468:1992
代替GB633586
本标准规定了米制尺寸从4～25mm的旋转和旋转冲击式硬质合金建I钻（以下简称冲钻）的点径和在短系列、长系列、超长系列中的总长和工作部分长度。本标准不适合于凿岩钻头。
2参考标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO）286-1:1988ISO制极限尺寸与配合第-部分：总则偏差和配合3尺寸
3.1冲击钻的尺寸和公差按图1中所示和表1中给出。切削部分直径d的公差，最大为+IT14，最小为+HT12（见IS）286-1)。1）冲击钻直径在去掉油漆或保护层后的硬质合金刀片转角处测堆。2）1为悬伸于冲击钻机夹头外的长度。图1
国家技术监督局1996-07-05批准19970201实施

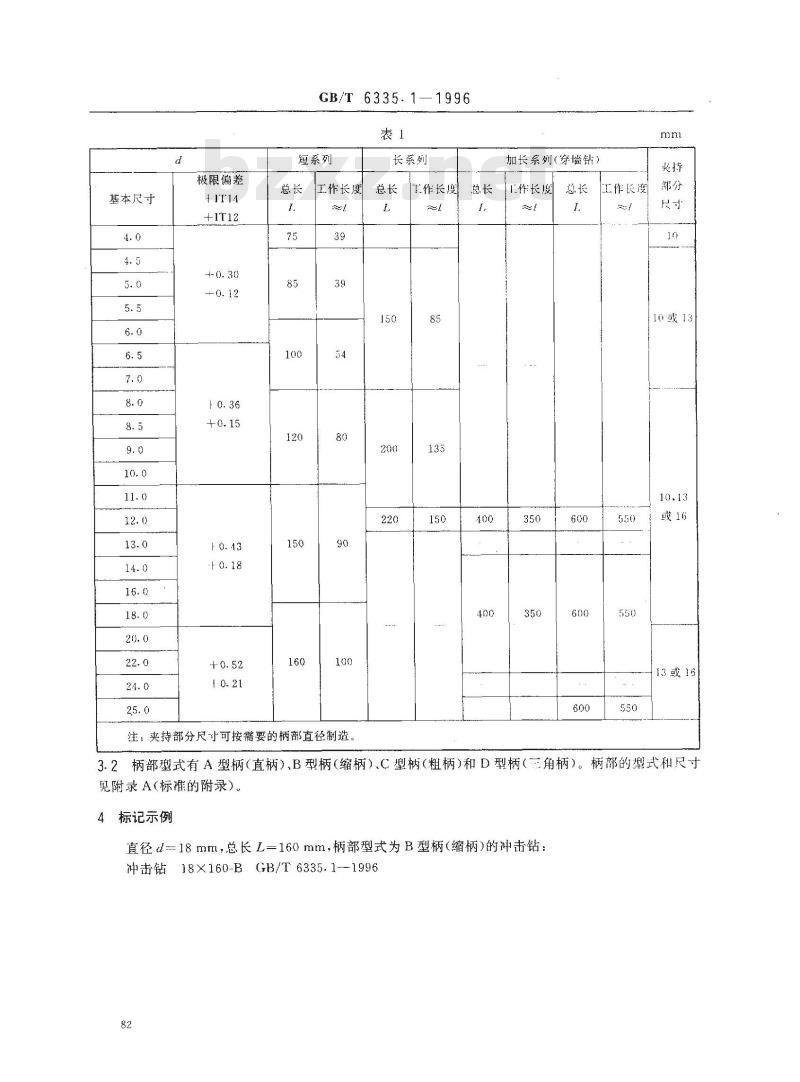

基本尺寸
极限偏差
GB/T6335.1—1996
短系列
工作长度
注，夹持部分尺寸可按需要的柄部直径制造。长系列
工作长度
加长系列(穿墙钻）
“作长度
工作长度
10或13
13或16
3.2柄部型式有A型柄（直柄）、B型柄（缩柄）、C型柄（粗柄）和D型柄（三角柄）。柄部的型式和尺寸见附录A（标准的附录）
标记示例
直径d=18mm，总长L=160mm，柄部型式为B型柄（缩柄)的冲击钻：冲击钻18×160-BGB/T6335.1--199682
GB/T 6335.1--.. 1996

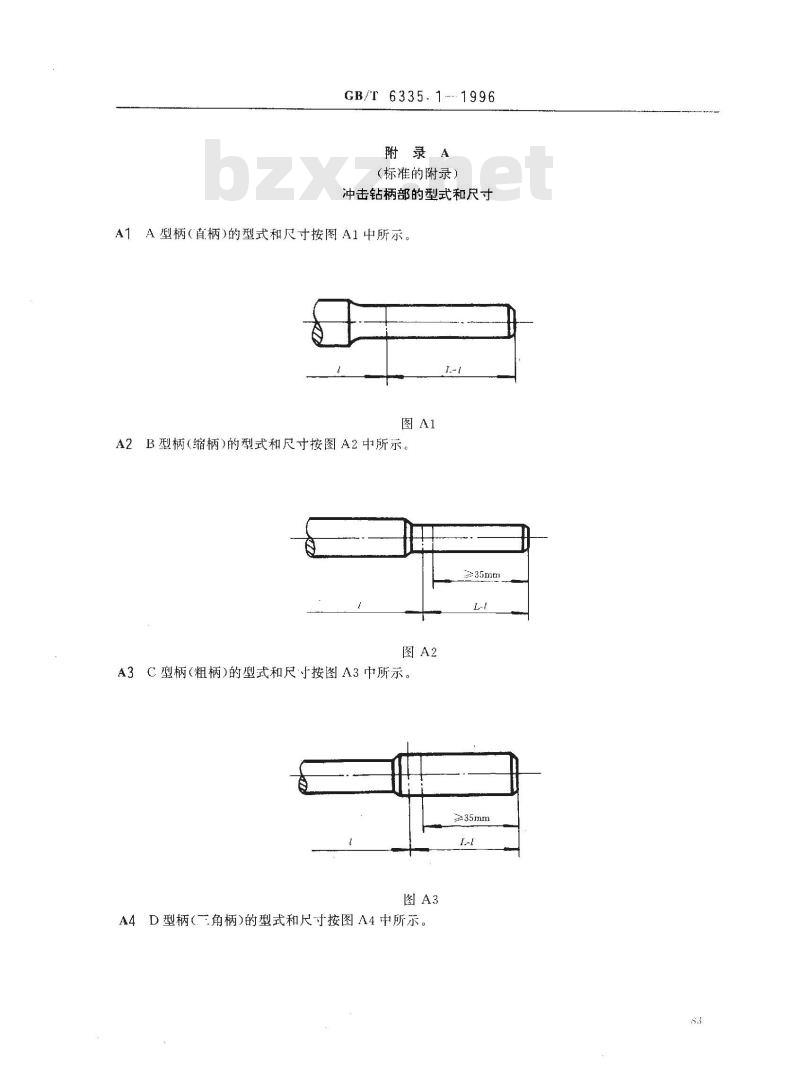

附录A
（标准的附录）
冲击钻柄部的型式和尺寸
A1A型柄（直柄)的型式和尺寸按图A1中所示。T
A2B型柄（缩柄)的型式和尺寸按图A2中所示。L-bZxz.net
A3C型柄(粗柄)的型式和尺寸按图A3中所示。35mm
A4D型柄（角柄）的型式和尺寸按图A4中所示。83
60'±3°
60°±3°
GB/T 6335.1-—1996
