本标准规定了软质泡沫材料试样以恒定速率拉伸至断裂时该材料的拉伸强度和形变性能的测定方法。本标准适用于软质泡沫聚合物材料拉伸强度和断裂伸长率的测定。 GB/T 6344-1996 软质泡沫聚合物材料 拉伸强度和断裂伸长率的测定 GB/T6344-1996 标准下载解压密码：www.bzxz.net

定》。

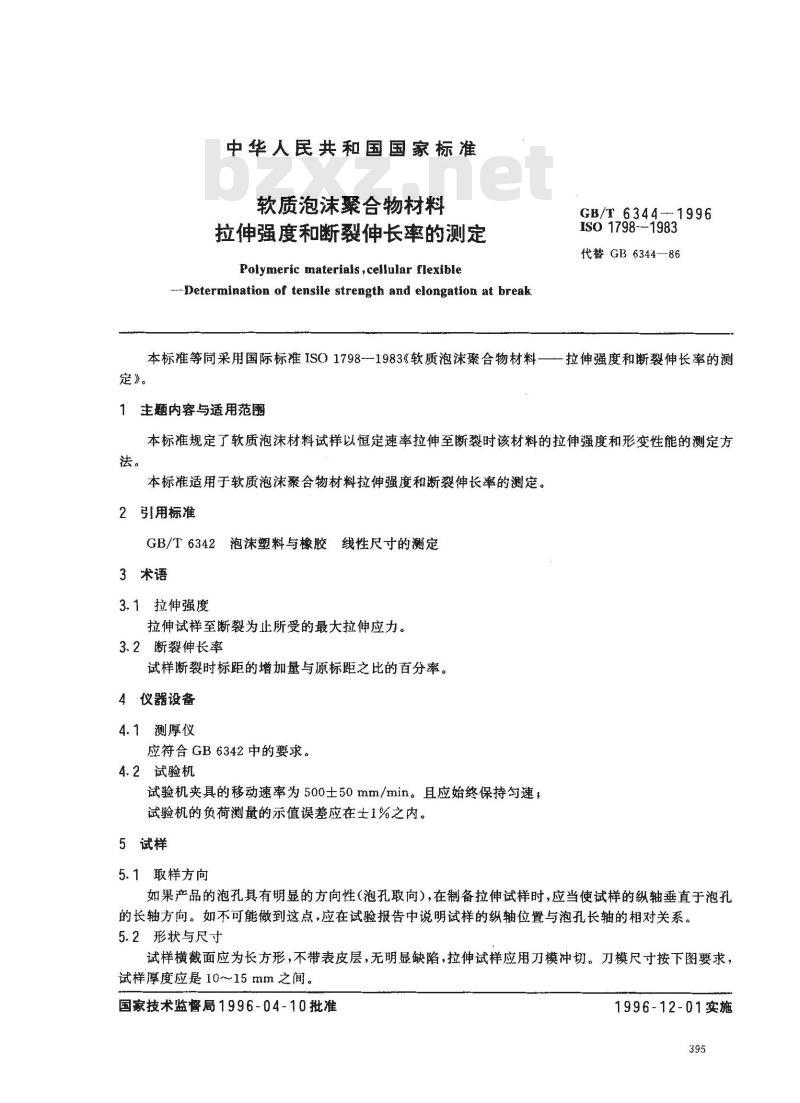

中华人民共和国国家标准
软质泡沫聚合物材料！
拉伸强度和断裂伸长率的测定
Polymeric materiais ,cellular flexible-Determination of tensile strength and elongation at breakGB/T 6344--1996
ISO 1798-1983
代替GB6344—86
本标准等同采用国际标准ISO1798--1983《软质泡沫聚合物材料—-拉伸强度和断裂伸长率的测
1主题内容与适用范围
本标准规定了软质泡沫材料试样以恒定速率拉伸至断裂时该材料的拉伸强度和形变性能的测定方法。
本标准适用于软质泡沫聚合物材料拉伸强度和断裂伸长率的测定。2引用标准www.bzxz.net
GB/T6342泡沫塑料与橡胶
线性尺寸的测定
3术语
3.1拉伸强度
拉伸试样至断裂为止所受的最大拉伸应力。3.2断裂伸长率
试样断裂时标距的增加量与原标距之比的百分率。4仪器设备
4.1测厚仪
应符合GB6342中的要求。
4.2试验机
试验机夹具的移动速率为500士50mm/min。且应始终保持匀速，试验机的负荷测量的示值误差应在士1%之内。5试样
5.1取样方向
如果产品的泡孔具有明显的方向性（泡孔取向），在制备拉伸试样时，应当使试样的纵轴垂直于泡孔的长轴方向。如不可能做到这点，应在试验报告中说明试样的纵轴位置与泡孔长轴的相对关系。5.2形状与尺寸

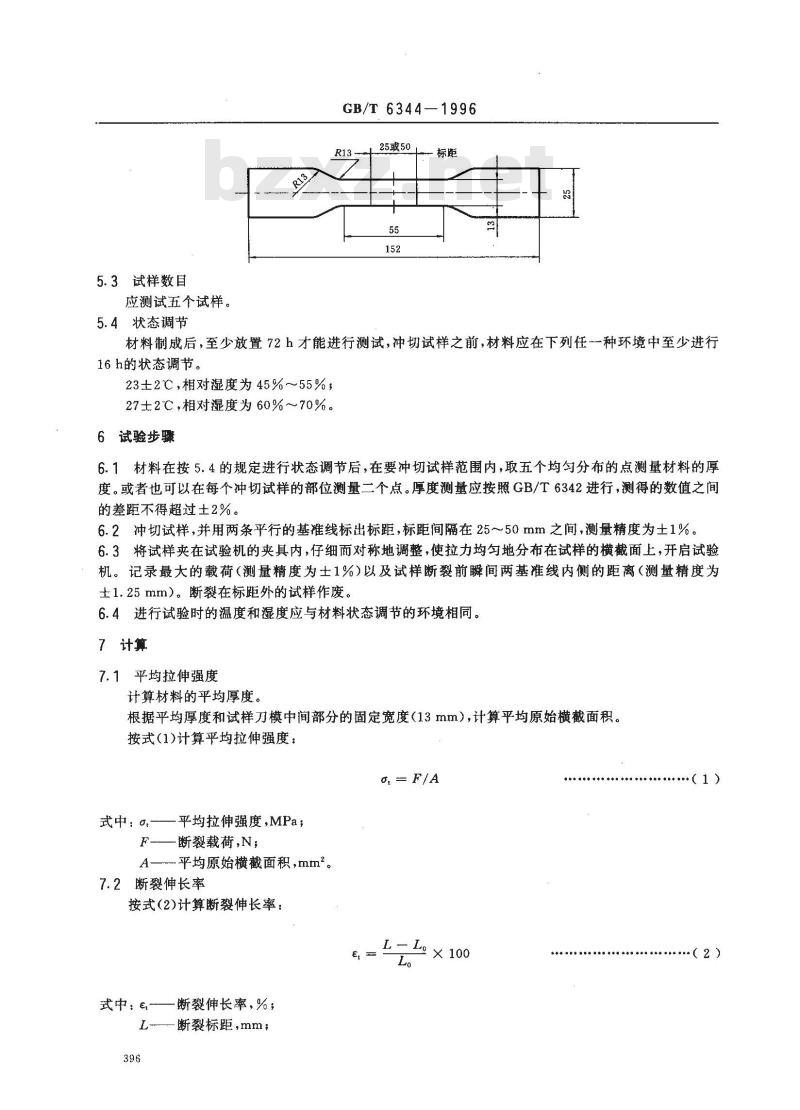

试样横截面应为长方形，不带表皮层，无明显缺陷，拉伸试样应用刀模冲切。刀模尺寸按下图要求，试样厚度应是 10~15 mm之间
国家技术监督局1996-04-10批准1996-12-01实施
5.3试样数目
应测试五个试样。
5.4状态调节
GB/T 6344—1996
25或50
材料制成后，至少放置72 h才能进行测试，冲切试样之前，材料应在下列任一种环境中至少进行16 h的状态调节。
23土2℃，相对湿度为45%~55%，27士2℃，相对湿度为60%～70%。6试验步骤
6.1材料在按5.4的规定进行状态调节后，在要冲切试样范围内，取五个均匀分布的点测量材料的厚度。或者也可以在每个冲切试样的部位测量二个点。厚度测量应按照GB/T6342进行，测得的数值之间的差距不得超过土2%。
6.2冲切试样，并用两条平行的基准线标出标距，标距间隔在25～50mm之间，测量精度为土1%6.3将试样夹在试验机的夹具内，仔细面对称地调整，使拉力均勾地分布在试样的横截面上，开启试验机。记录最大的载荷（测量精度为土1%)以及试样断裂前瞬间两基准线内侧的距离（测量精度为士1.25mm）。断裂在标距外的试样作废。6.4进行试验时的温度和湿度应与材料状态调节的环境相同。7计算
7.1平均拉伸强度
计算材料的平均厚度。
根据平均厚度和试样刀模中间部分的固定宽度（13mm），计算平均原始横截面积。按式(1)计算平均拉伸强度：
αf =F/A
式中：a-
平均拉伸强度，MPa；
F-断裂载荷,N,
A—平均原始横截面积，mm。
7.2断裂伸长率
按式(2)计算断裂伸长率：
× 100
断裂伸长率，%；
式中. E-
一断裂标距,mm；
（1）
原始标距，mm。

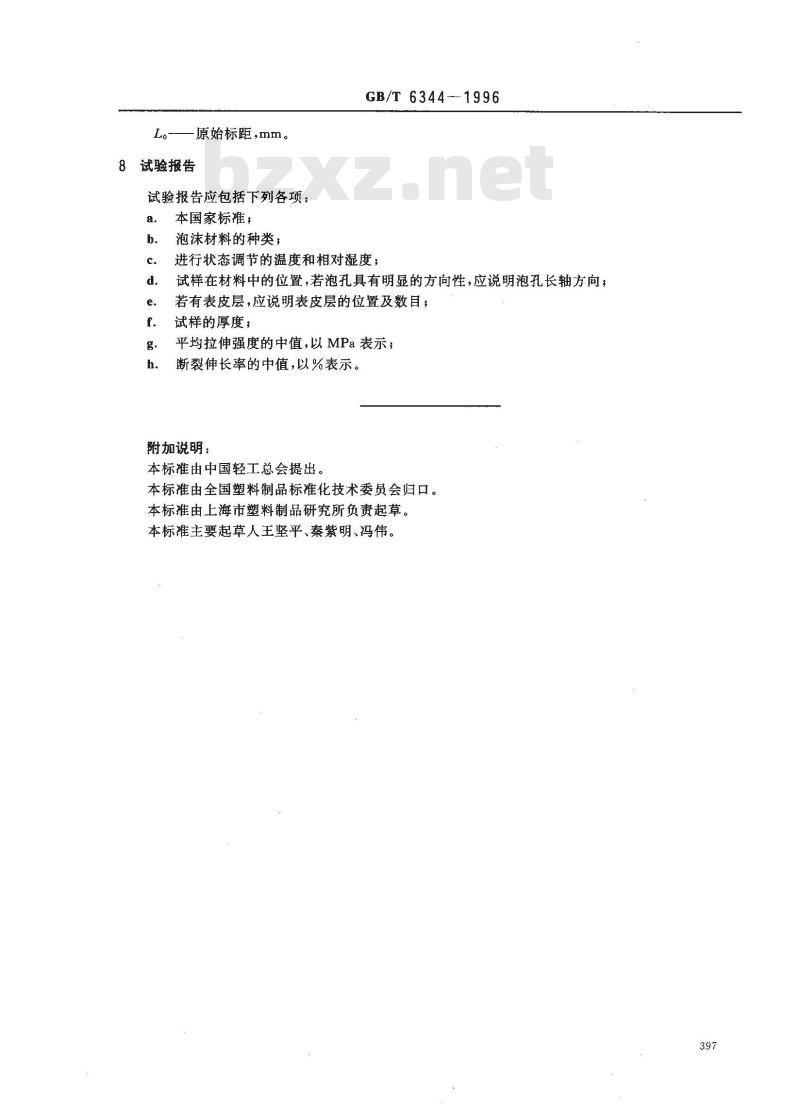

试验报告
试验报告应包括下列各项：
本国家标准；
泡沫材料的种类；
GB/T6344-1996
进行状态调节的温度和相对湿度；试样在材料中的位置，若泡孔具有明显的方向性，应说明泡孔长轴方向；若有表皮层，应说明表皮层的位置及数目；试样的厚度；
平均拉伸强度的中值，以MPa表示；断裂伸长率的中值，以%表示。
附加说明：
本标准由中国轻工总会提出。
本标准由全国塑料制品标准化技术委员会归口。本标准由上海市塑料制品研究所负责起草。本标准主要起草人王坚平、秦紫明、冯伟。397
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
