GB/T 6408-2003
基本信息
标准号： GB/T 6408-2003
中文名称：超硬磨料 立方氮化硼
标准类别：国家标准(GB)
标准状态：现行
发布日期：2003-10-08
实施日期：2004-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：84591
标准分类号
标准ICS号：机械制造>>切削工具>>25.100.70磨料磨具
中标分类号：机械>>工艺装备>>J43磨料与磨具
关联标准
替代情况：GB/T 6408-1986
出版信息
出版社：中国标准出版社
书号：155066.1-20305
页数：平装16开， 页数：4， 字数：8千字
标准价格：8.0 元
出版日期：2004-04-01
相关单位信息
首发日期：1986-05-20
复审日期：2004-10-14
起草人：吴建中、黄祥芬、范林、张骏翔、何宁
起草单位：河南富耐克超硬材料(CBN)有限公司
归口单位：全国磨料磨具标准化技术委员会
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局
主管部门：中国机械工业联合会
标准简介
本标准规定了立方氮化硼的品种代号、技术要求(粒度组成、冲击韧性、静压破碎负荷、堆积密度、杂质含量)、试验方法、验收规则、标志和包装。本标准适用于制造树脂结合剂、陶瓷结合剂、金属结合剂磨具和电镀制品等用途的静压法合成的单晶立方氮化硼。 GB/T 6408-2003 超硬磨料 立方氮化硼 GB/T6408-2003 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

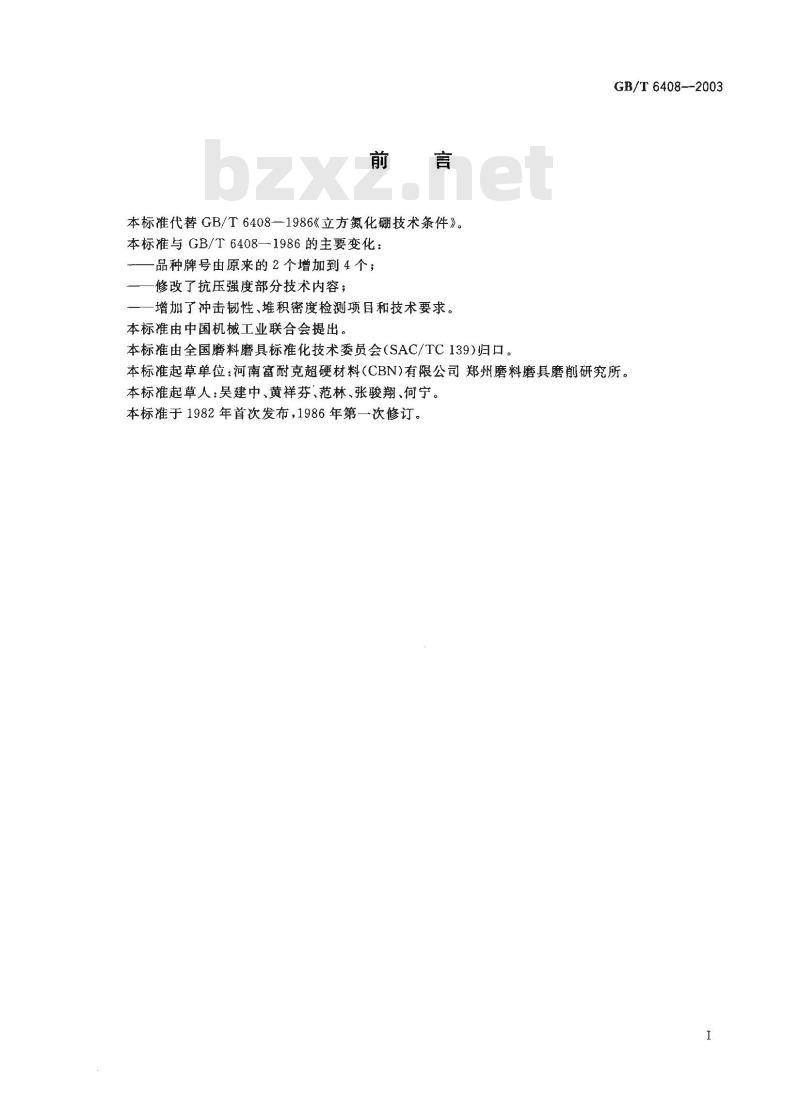

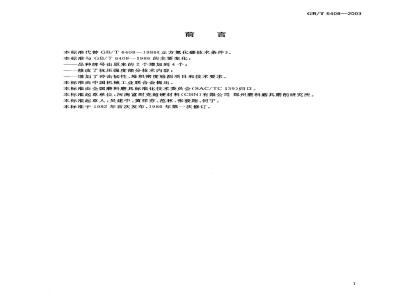

本标准代替GB/T6408—1986《立方氮化硼技术条件》。本标准与GB/T6408—1986的主要变化：品种牌号由原来的2个增加到4个；修改了抗压强度部分技术内容；增加了冲击韧性、堆积密度检测项目和技术要求本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139)归口。GB/T6408--2003
本标准起草单位：河南富耐克超硬材料（CBN)有限公司郑州磨料磨具磨削研究所。本标准起草人：吴建中、黄祥芬、范林、张骏翔、何宁。本标准于1982年首次发布，1986年第一次修订。I

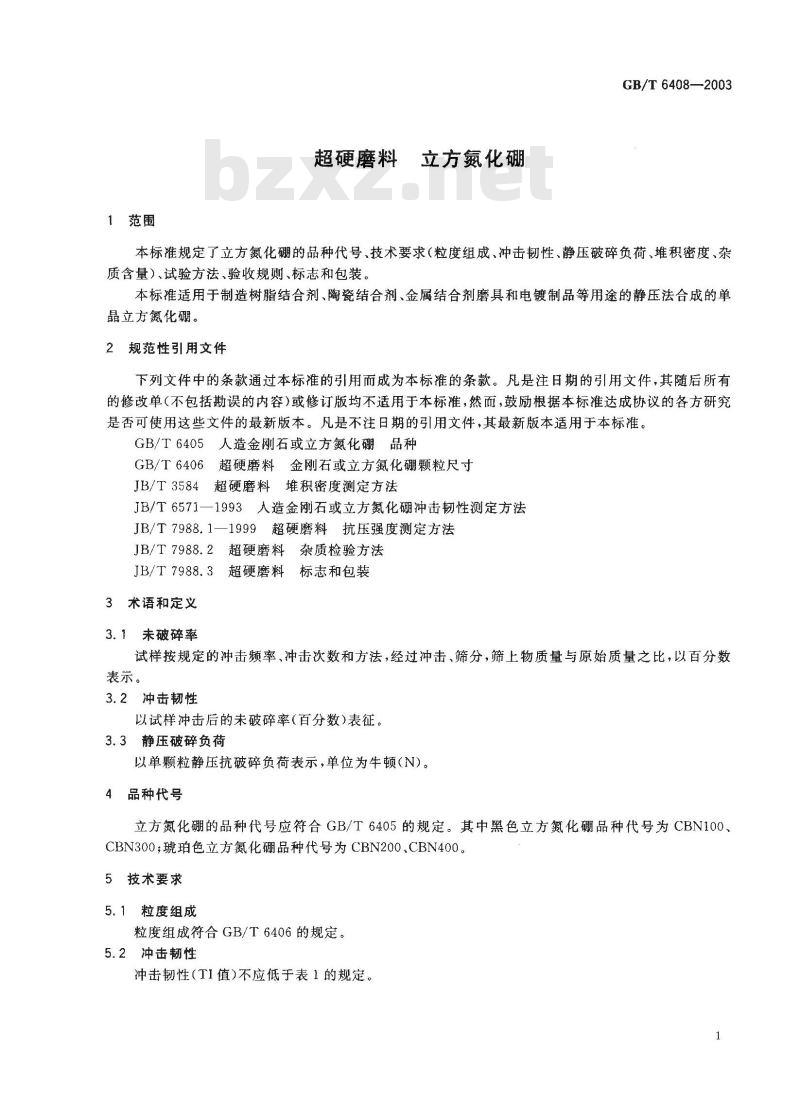

1范围
超硬磨料立方氮化硼
GB/T6408—2003
本标准规定立方氮化硼的品种代号、技术要求（粒度组成，冲击韧性、静压破碎负荷、堆积密度、杂质含量）、试验方法、验收规则、标志和包装。本标准适用于制造树脂结合剂、陶瓷结合剂、金属结合剂磨具和电镀制品等用途的静压法合成的单晶立方氮化硼。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6405人造金刚石或立方氮化硼品种GB/T6406超硬磨料金刚石或立方氮化硼颗粒尺寸超硬磨料堆积密度测定方法
JB/T 3584
JB/T6571—1993人造金刚石或立方氮化硼冲击韧性测定方法JB/T7988.1—1999超硬磨料抗压强度测定方法JB/T7988.2超硬磨料杂质检验方法JB/T7988.3超硬磨料标志和包装3术语和定义
3.1未破碎率
试样按规定的冲击频率，冲击次数和方法，经过冲击、筛分，筛上物质量与原始质量之比，以百分数表示。
3.2冲击韧性
以试样冲击后的未破碎率(百分数)表征。3.3静压破碎负荷
以单颗粒静压抗破碎负荷表示，单位为牛顿（N）。4品种代号
立方氮化硼的品种代号应符合GB/T6405的规定。其中黑色立方氮化硼品种代号为CBN100、CBN300；琥珀色立方氮化硼品种代号为CBN200、CBN400。5技术要求
5.1粒度组成
粒度组成符合GB/T6406的规定。5.2冲击韧性

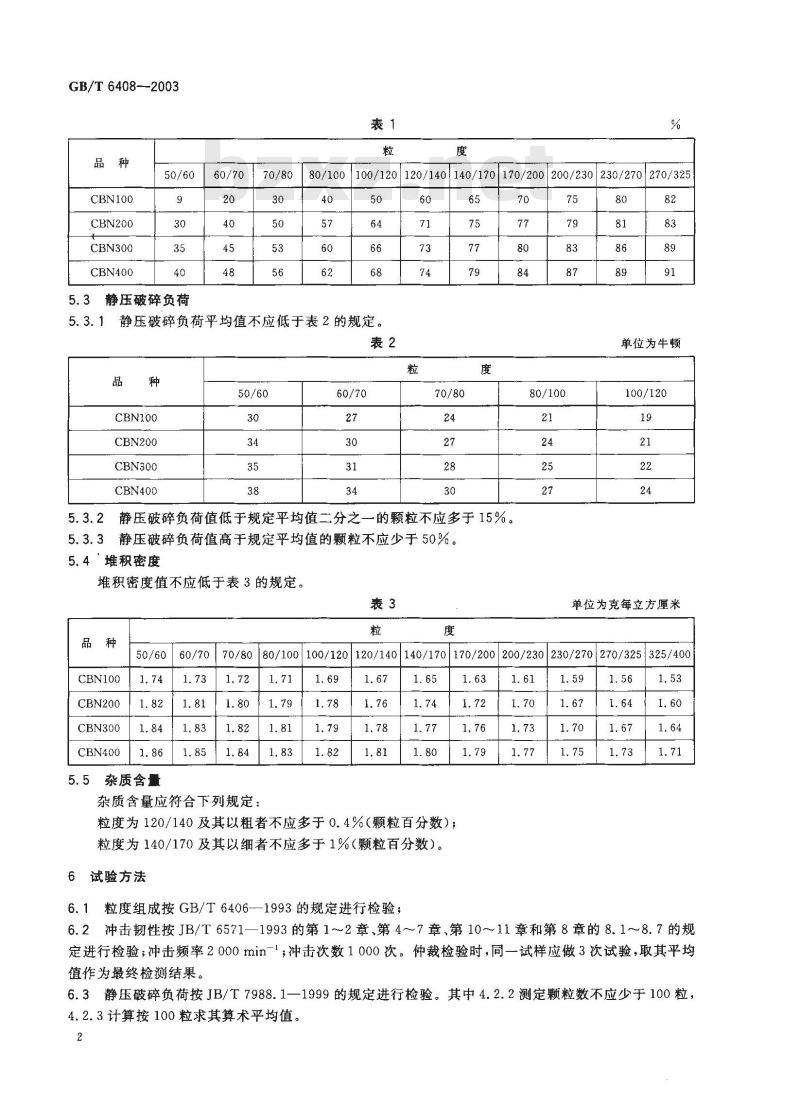

冲击韧性(TI值)不应低于表1的规定。1
GB/T6408--2003
品飾种
CBN100
CBN200
CBN300
CBN400
静压破碎负荷
60/70/70/80
80/100
100/120120/140140/170170/200200/230230/270270/32550
静压破碎负荷平均值不应低于表2的规定。表2
CBN100
CBN200
CBN300
CBN400
5.3.2静压破碎负荷值低于规定平均值二分之一的颗粒不应多于15%。5.3.3静压破碎负荷值高于规定平均值的颗粒不应少于50%。5.4堆积密度bzxZ.net
堆积密度值不应低于表3的规定。表3
CBN100
CBN200
CBN300
CBN400
5.5杂质含量
杂质含量应符合下列规定
80/100
单位为牛顿
100/120
单位为克每立方厘米
80/100100/120120/140140/170
170/200200/230230/270270/325325/4001.71
粒度为120/140及其以粗者不应多于0.4%（颗粒百分数）；粒度为140/170及其以细者不应多于1%（颗粒百分数）。6试验方法
粒度组成按GB/T6406-—1993的规定进行检验；6.1
6.2冲击韧性按JB/T6571—1993的第1～2章、第4～7章、第10～11章和第8章的8.1～8.7的规定进行检验；冲击频率2000min-1，冲击次数1000次。仲裁检验时，同一试样应做3次试验，取其平均值作为最终检测结果。
6.3静压破碎负荷按JB/T7988.1一1999的规定进行检验。其中4.2.2测定颗粒数不应少于100粒，4.2.3计算按100粒求其算术平均值。2

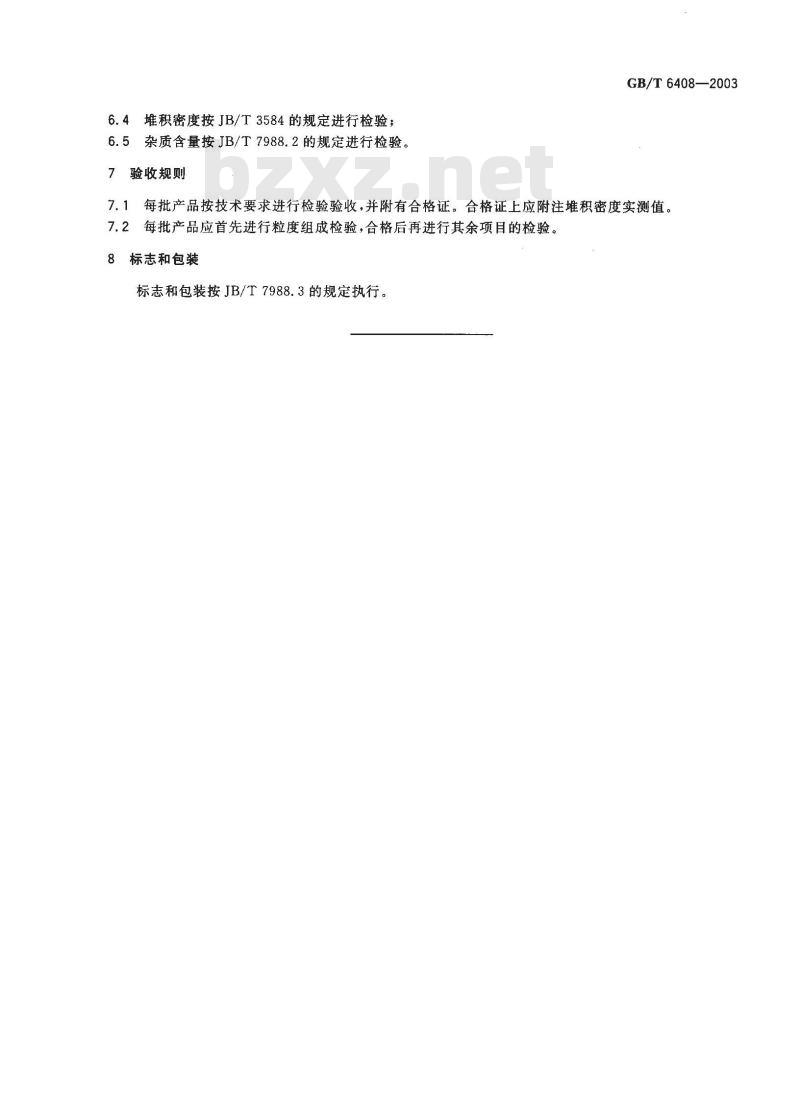

6.4堆积密度按JB/T3584的规定进行检验；6.5杂质含量按JB/T7988.2的规定进行检验。验收规则
GB/T 6408—2003
每批产品按技术要求进行检验验收，并附有合格证。合格证上应附注堆积密度实测值。7.2每批产品应首先进行粒度组成检验，合格后再进行其余项目的检验。8标志和包装
标志和包装按JB/T7988.3的规定执行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
