基本信息

标准号： GB 6567.4-1986

GB 6567.4-1986管路系统的图形符号阀门和控制元件

标准类别：国家标准(GB)

发布日期：1986-07-02

实施日期：1987-05-01

作废日期：2009-01-01

出版语种：简体中文

下载格式：.rar.pdf

下载大小：102.98 KB

标准分类号

标准ICS号：综合、术语学、标准化、文献>>图形符号>>01.080.20专用设备用图形符号

中标分类号：机械>>机械综合>>J04基础标准与通用方法

关联标准

替代情况：替代GB 140-1959;GB 141-1959;被GB/T 6567.4-2008代替

采标情况：eqv ISO 4067-1：1984

出版信息

出版社：中国标准出版社

页数：5页

标准价格：8.0 元

出版日期：1987-05-01

标准简介

本标准规定了常用阀门和控制件的图形符号。本标准等效采用国际标准ISO 4067/1—84《技术制图—卫生、采暖、通风及管路输送用符号》。 GB 6567.4-1986 管路系统的图形符号阀门和控制元件 GB6567.4-1986

📥 下载资源免费下载解压密码 www.bzxz.net

🌀 夸克网盘下载大小：102.98 KB · rar

前往下载 →

💡 点击"前往下载"跳转网盘，直接保存文件遇到问题？

标准内容

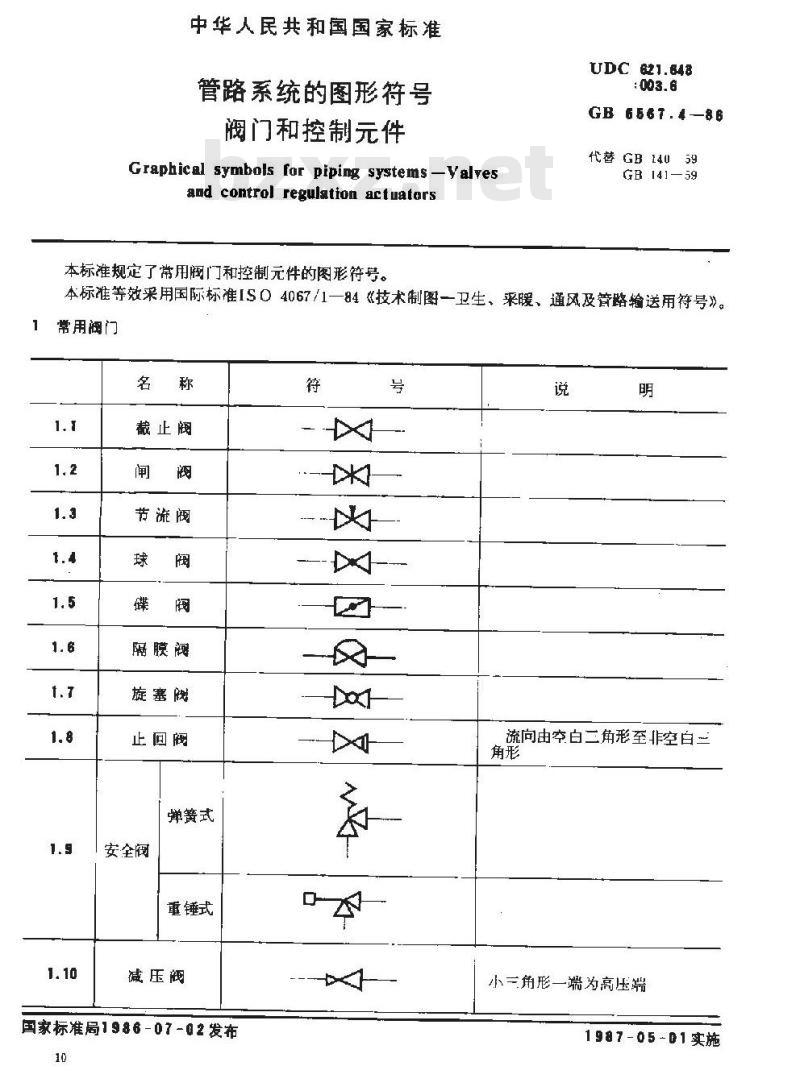

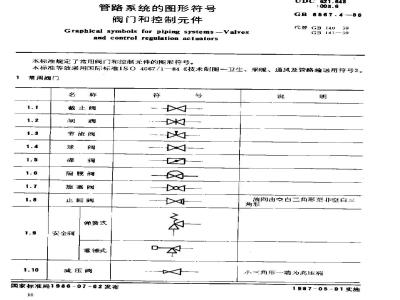

中华人民共和国国家标准
管路系统的图形符号
阀门和控制元件，
Graphical symbols for piping systems-yalvesandcontrolregulationarctuatarsUDC 621.648
GB 6567.4-86
代替GB14059
GB 141—59
本标准规定了带用阀门和控制元件的图形符号。本标准等效采用国际标准IS04067/1一84《技术制图一卫生、采暖、通风及管路输送用符号》。常用阀门
截止阀
节流阀
隔膜阀
旋塞阀
止回阀
弹簧式
安全阀
重锤式
减压阀
国家标准局1986-07-02发布
流向由空白二角形至非空白兰
小三角形一端为高压端
1987-05-01实施

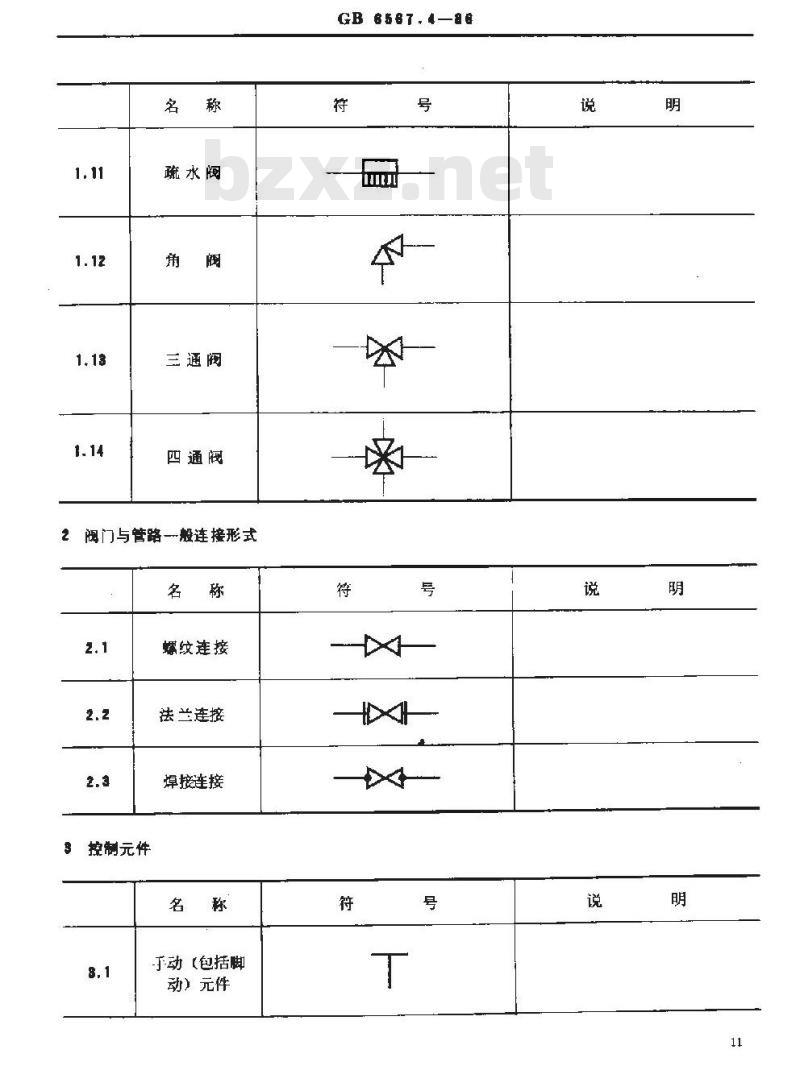

疏水阀
三通阀
四通阀
2 阀门与管路一般连接形式
控制元件
螺纹连接
法兰连接
焊接连接
于动（包括脚
动）元件
GB 658T.4—86

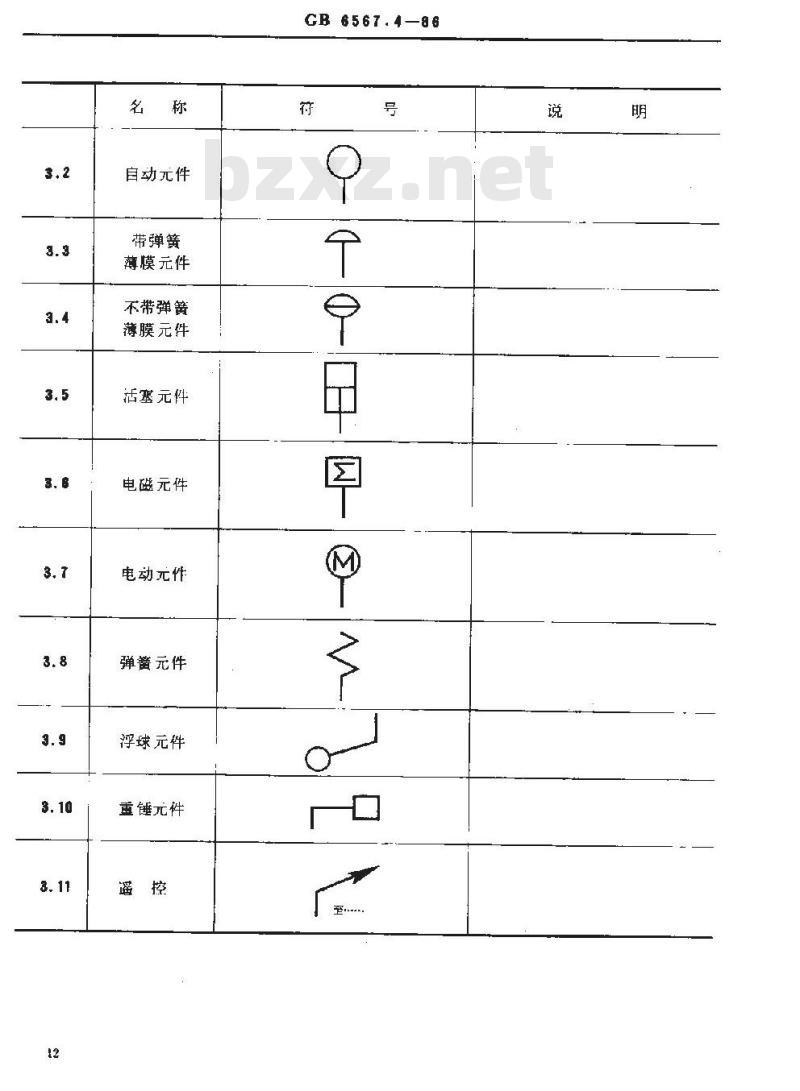

自动元件
带弹簧
薄膜元件
不带弹簧
薄膜元件
活塞元件
电磁元件
电动元件
弹簧元件
浮球元件
重锤元件
CB 6567.4-86
GB 6567.4—B6
4阀门和控制元件图形符号一般组合方式的示例（如图1和图2）人工控制阀
5传感元件
温度传感元件
压力传感元件
流传感元件
湿度传感元件
水准传感元件
指示衰（计）和记录仪
指示表(计)
记录仪
电动阀
GB6567.4—6

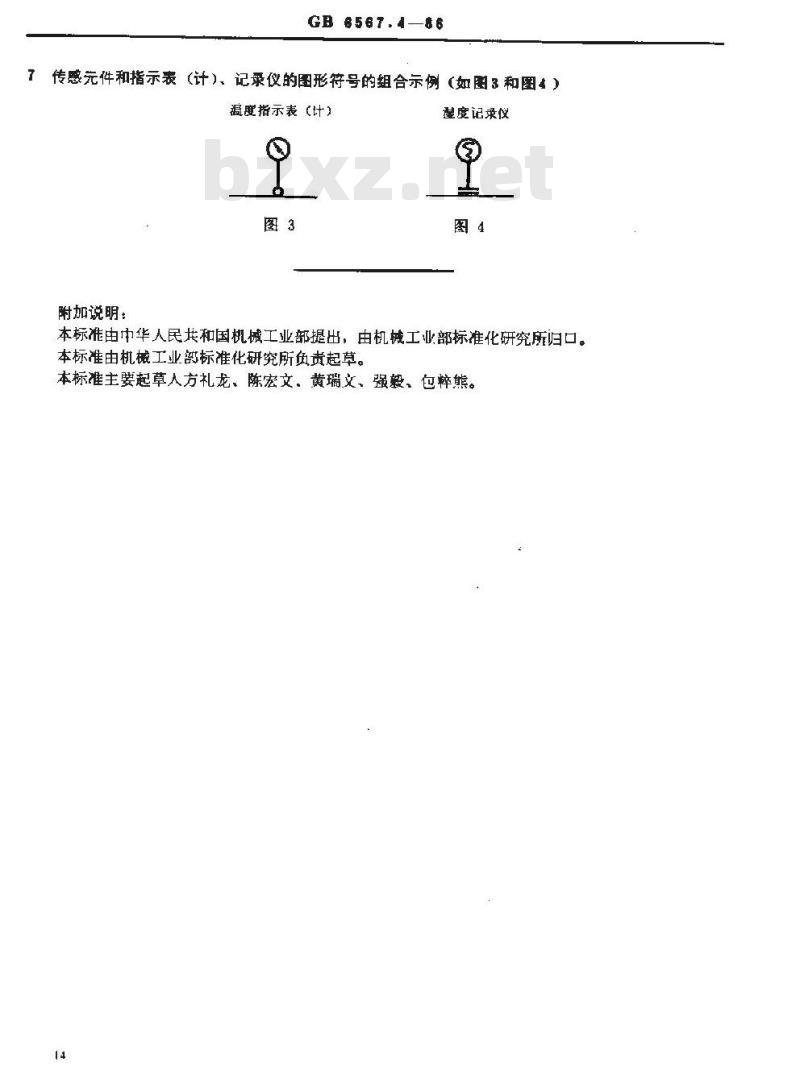

7传感元件和指示表（计）、记录仪的图形符号的组合示例（如图3和图）温度指示表（计）
虚度记录仪
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。本标准主娶起草人方礼龙、陈宏文．黄瑞文、毂，包粹熊。14
