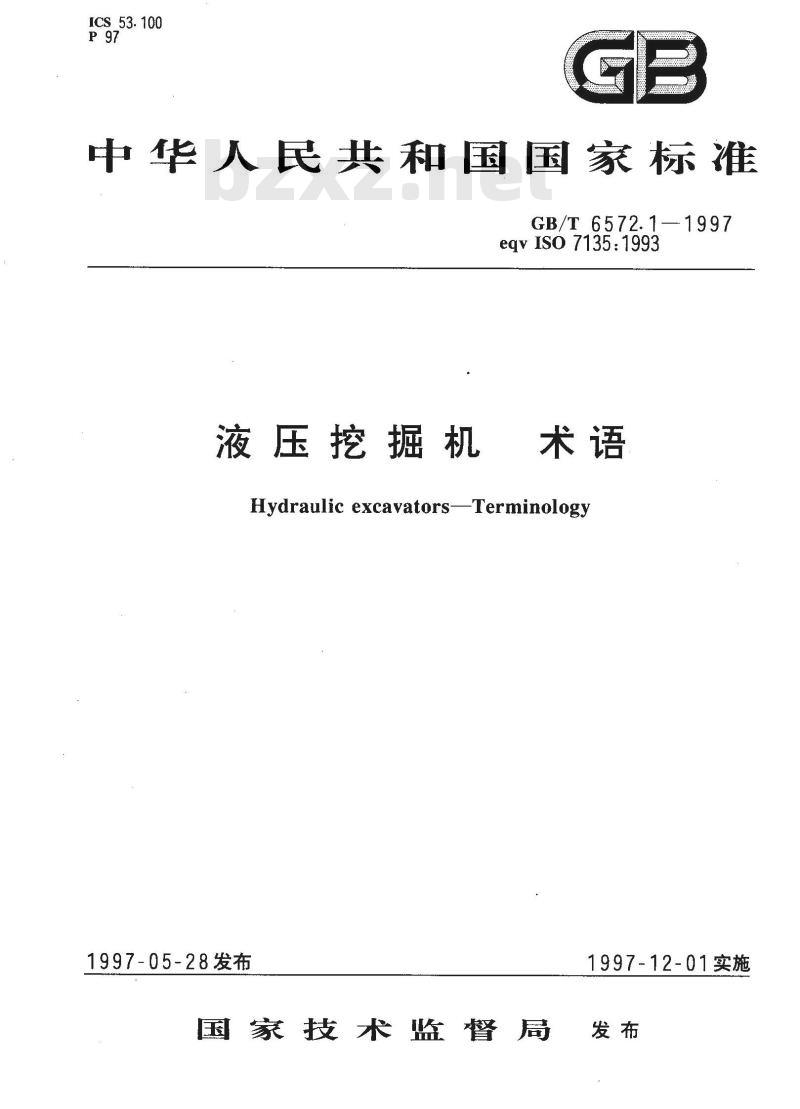

ICS_53.100

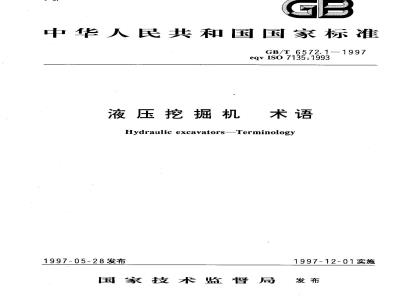

中华人民共和国国家标准
GB/T6572.1—1997
eqv ISO 7135:1993
液压挖掘机
Hydraulic excavators—Terminology1997-05-28发布
国家技术监督局
1997-12-01实施
GB/T6572.1—1997

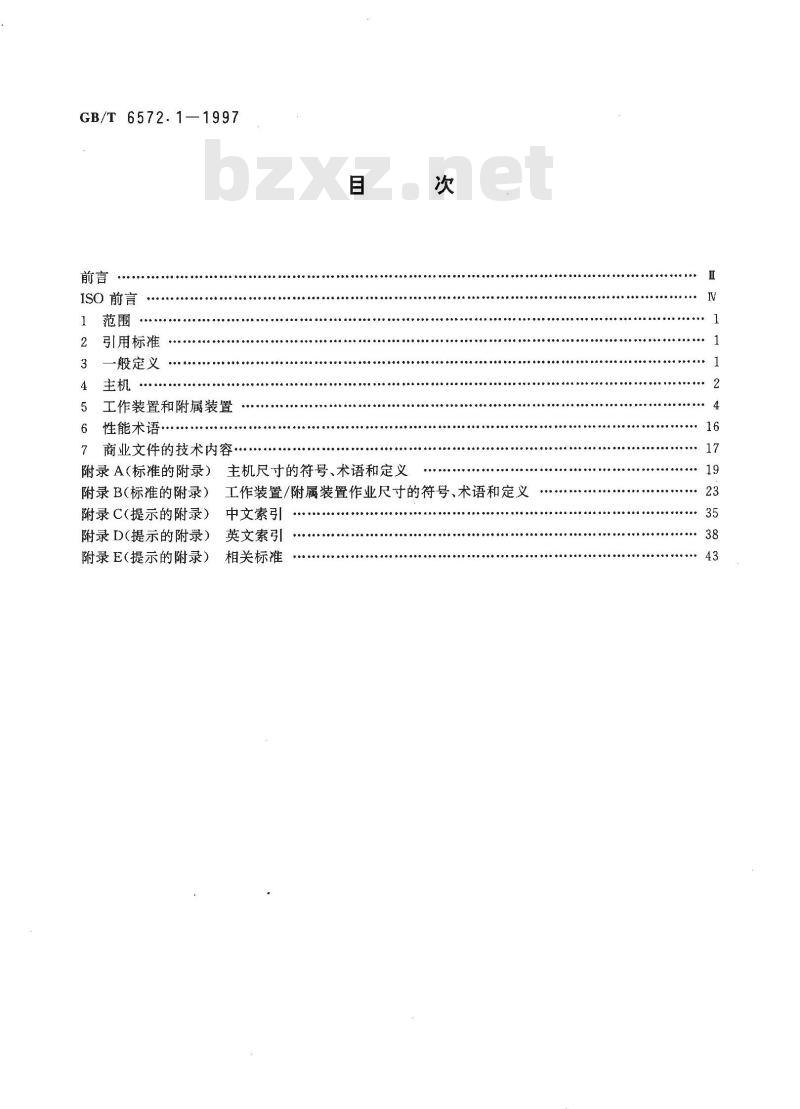

ISO前言
引用标准
一般定义
5工作装置和附属装置
6性能术语…
商业文件的技术内容
附录A（标准的附录）
附录 B(标的附录)
附录C(提示的附录）
附录D(提示的附录）
附录E(提示的附录)
主机尺寸的符号、术语和定义
工作装置/附属装置作业尺寸的符号、术语和定义中文索引
英文索引
相关标准
GB/T6572.1—1997

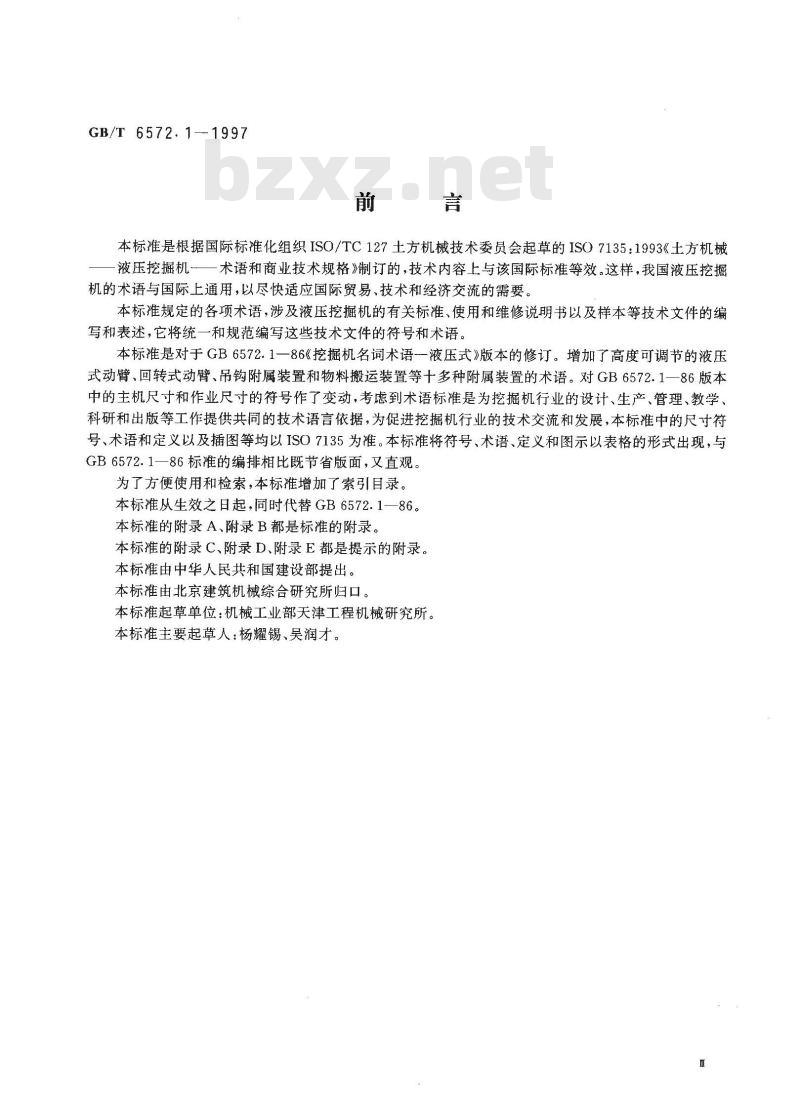

本标准是根据国际标准化组织ISO/TC127土方机械技术委员会起草的ISO7135：1993《土方机械液压挖掘机一一术语和商业技术规格》制订的，技术内容上与该国际标准等效。这样，我国液压挖掘机的术语与国际上通用，以尽快适应国际贸易、技术和经济交流的需要。本标准规定的各项术语，涉及液压挖掘机的有关标准、使用和维修说明书以及样本等技术文件的编写和表述，它将统一和规范编写这些技术文件的符号和术语。本标准是对于GB6572.1一86《挖掘机名词术语-液压式》版本的修订。增加了高度可调节的液压式动臂、回转式动臂、吊钩附属装置和物料搬运装置等十多种附属装置的术语。对GB6572.1一86版本中的主机尺寸和作业尺寸的符号作了变动，考虑到术语标准是为挖掘机行业的设计、生产、管理、教学、科研和出版等工作提供共同的技术语言依据，为促进挖掘机行业的技术交流和发展，本标准中的尺寸符号、术语和定义以及插图等均以ISO7135为准。本标准将符号、术语、定义和图示以表格的形式出现，与GB6572.1一86标准的编排相比既节省版面，又直观。为了方便使用和检索,本标准增加了索引目录。本标准从生效之日起，同时代替GB6572.1一86。本标准的附录A、附录B都是标准的附录。本标准的附录 C、附录 D、附录 E都是提示的附录。本标准由中华人民共和国建设部提出。本标准由北京建筑机械综合研究所归口。本标准起草单位：机械工业部天津工程机械研究所。本标准主要起草人：杨耀锡、吴润才。GB/T 6572.1—1997

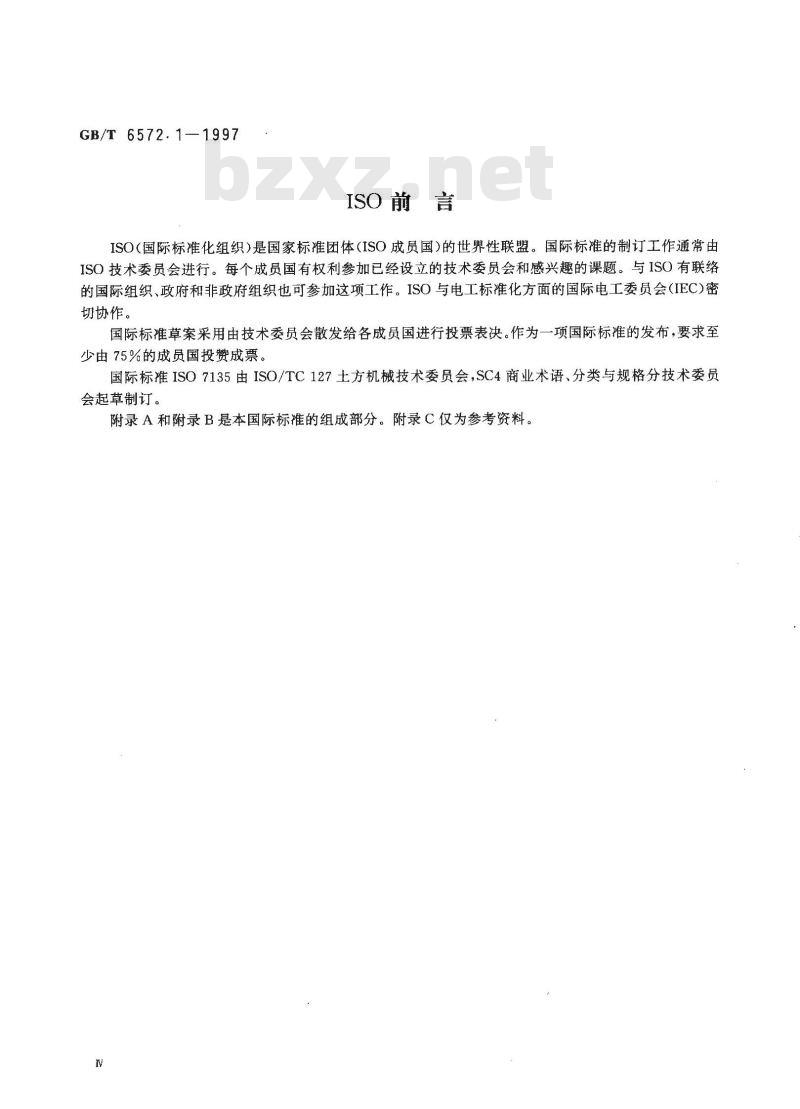

ISO前言
ISO(国际标准化组织)是国家标准团体(ISO成员国）的世界性联盟。国际标准的制订工作通常由ISO技术委员会进行。每个成员国有权利参加已经设立的技术委员会和感兴趣的课题。与ISO有联络的国际组织、政府和非政府组织也可参加这项工作。ISO与电工标准化方面的国际电工委员会（IEC)密切协作。
国际标准草案采用由技术委员会散发给各成员国进行投票表决。作为一项国际标准的发布，要求至少由75%的成员国投赞成票。
国际标准ISO7135由ISO/TC127土方机械技术委员会，SC4商业术语、分类与规格分技术委员会起草制订。
附录A和附录B是本国际标准的组成部分。附录C仅为参考资料。V

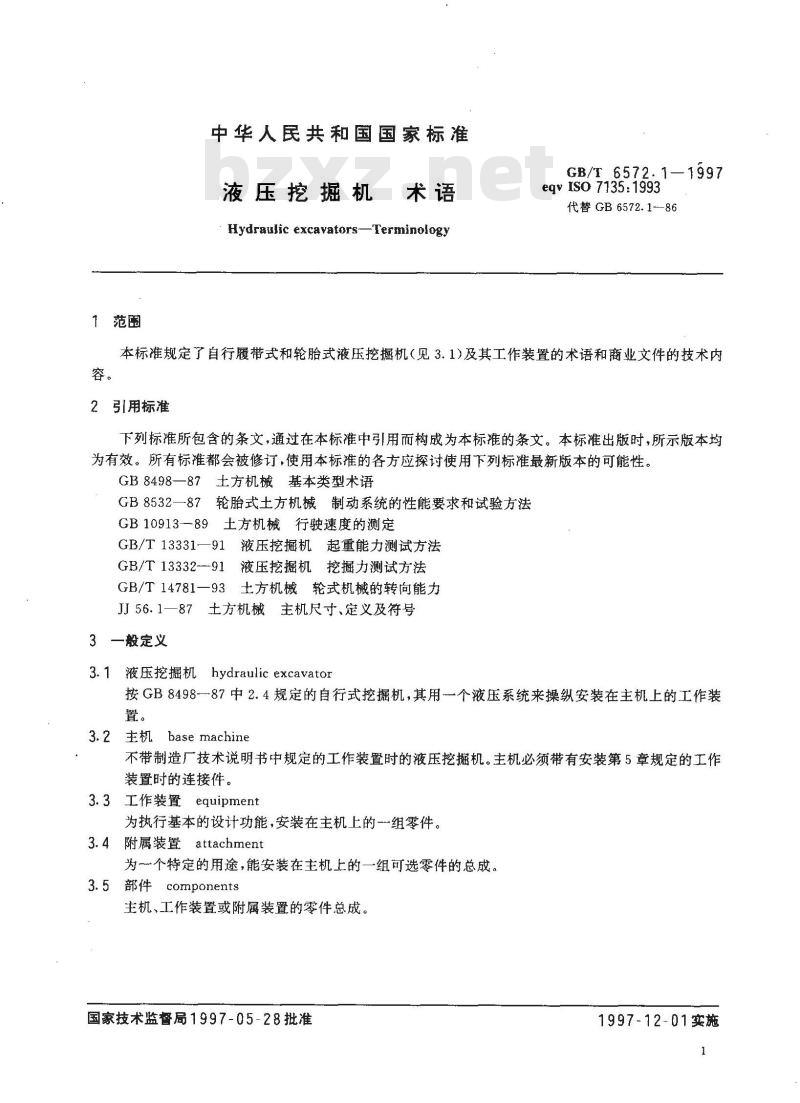

1范围
中华人民共和国国家标准
液压挖掘机术语
Hydraulic excavators-TerminologyGB/T 6572.1—1997
eqv IS0 7135:1993
代替 GB 6572.1--86
本标准规定了自行履带式和轮胎式液压挖掘机（见3.1）及其工作装置的术语和商业文件的技术内容。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB8498—87土方机械基本类型术语GB8532一87轮胎式土方机械制动系统的性能要求和试验方法GB10913—89土方机械行驶速度的测定GB/T13331—91液压挖掘机起重能力测试方法GB/T13332--91液压挖掘机挖掘力测试方法GB/T14781一93土方机械轮式机械的转向能力JJ56.1—87土方机械主机尺寸、定义及符号3一般定义
3.1液压挖掘机hydraulic excavator按GB8498—87中2.4规定的自行式挖掘机，其用—个液压系统来操纵安装在主机上的工作装置。
3.2主机
base machine
不带制造厂技术说明书中规定的工作装置时的液压挖掘机。主机必须带有安装第5章规定的工作装置时的连接件。
3.3工作装置equipment
为执行基本的设计功能，安装在主机上的一组零件。3.4附属装置attachment
为一～个特定的用途，能安装在主机上的一组可选零件的总成。3.5部件components
主机、工作装置或附属装置的零件总成。国家技术监督局1997-05-28批准1997-12-01实施
4主机
GB/T6572.1—1.997
4.1液压挖掘机的型式types of hydraulic excavators4.1.1履带式挖掘机crawlerexcavator（见图1）4.1.2轮胎式挖掘机wheeled excavator（见图2）图 1 履带式挖掘机
4.2尺寸dimensions
图2轮胎式挖掘机
液压挖掘机的主机尺寸见图3和图4。尺寸和基准地平面（GRP)的定义见J56.1。与液压挖掘机主机直接有关的H24～H26、W16～W18、L14～L19和R4的尺寸定义见附录A（标准的附录）。R4
图3主机的尺寸（履带式挖掘机）Wi8
4.3部件名称nomenclature
部件名称见图5和图6。
GB/T 6572.1—1997
图4主机的尺寸（轮胎式挖掘机）10
l.下部总成 undercarriage chassis3．上部总成　upper structure5.配重counterweight
7．履带架track frame
9.引导轮idler
11.刚性桥（后桥）rigid axle(rear)W18
2．回转支承swing bearing
4．司机室cab
6.回转平台　revolving frame
8．履带总成track assembly
10.驱动轮sprocket
12.转向桥(前桥）steering axle(front)履带式挖掘机主机
5作装置和附属装置
5.1定义definitionsbzxz.net
GB/T 6572.1—1997
图6轮胎式挖掘机主机
按液压挖掘机常用的主要几种挖掘曲线规定下列定义。5.1.1反铲工作装置hoe aquitment反铲工作装置由动臂、斗杆、连杆和反铲斗组成，其切削方向一般向着主机。它主要用于停机地平面以下的挖掘作业（见图7）。RR1
图7反铲工作装置
GB/T6572.1---1997
5.1.2正铲工作装置shovelaquitment正铲工作装置由动臂、斗杆、连杆和正铲斗组成，其切削方向为远离主机并且一般向上。它主要用于停机地平面以上的挖掘作业（见图8)。RRI
图8正铲工作装置
5.1.3抓铲工作装置grabor clamshell aquitmentRR7
抓铲工作装置由动臂、斗杆和带连杆的抓斗组成。一般在垂直方向进行挖掘和抓取作业，在基推地平面上、下进行卸料作业（见图9）。2H
GB/T6572.1—1997
图9抓铲工作装置
5.1.4伸缩臂工作装置telescopingboomequipment伸缩臂工作装置由动臂和铲斗组成，铲斗能沿着动臂轴线伸出和缩回，并且切削是通过动臂的伸缩动作朝向主机。其主要用于停机地平面上、下的挖掘和斜坡作业（见图10)。5.2尺寸dimensions
GB/T6572.1—1997
图10伸缩臂工作装置
与液压挖掘机的工作装置直接有关的尺寸定义见附录B(标准的附录)。5.3
工地内转移、公路行驶和运输manoeuvring，road travelling and shippingGRH
有关液压挖掘机在工地内的转移、公路行驶和运输的尺寸定义见附录B(标准的附录)和图11～图14。
GB/T6572.11997
轮胎式挖掘机的工地内转移时的尺寸图11
注：图示尺寸应满足国家交通运输部门的有关规定。固定位置应注明。图12轮胎式挖掘机在公路上行驶时的尺寸
