GB 6587.5-1986电子测量仪器 冲击试验

中华人民共和国国家标准
电子测量仪器
冲击试验
Shocktestsfor electroniemeasuriaginstrumentsUDC621.317.7
+620.178.7
GB 6687.5--86
本标准规定了电了测量仪器（以下简称仪器）在非包装状态下冲出试验的要求及方法。确定仪器能否经得起止常搬运与装卸时所受到的冲击，以及各种偶然的倾斜跌落。组别的划分
器冲出试验分为三组，见下表。组别
试验亚月
加速度
脉冲持续时间
2.试验要求
冲击次数
T.称状态
跌游高度城的度
工作状态
默落次数
147m/s2
6 ±1 ms
3个轴向（任选
一面）各做1 次
半个正弦波
非T作状
50mm或30
工作状点
每边1次(共4次)
284m/s2
I1± 1 ms
日个宜，每即3次
（共18次）
半个正张波
非T作状态
100mm或45°
工作扰志
每边！次（共4次）
980m/2
4ｉims
6个面，每面3次
（失18次）
半个总该波
非工作狱态
100mm或45
工作状态
每边1次（共4次）
试验前，应先用近似年量的模拟物休与冲市台的组合进行校难，以满足表中的规定。2.1
冲击台的脉冲持续时问与加退度应满足规定的要求，加速度脉冲持续时间的乘积近似保持2.2
带数。
3试验方法

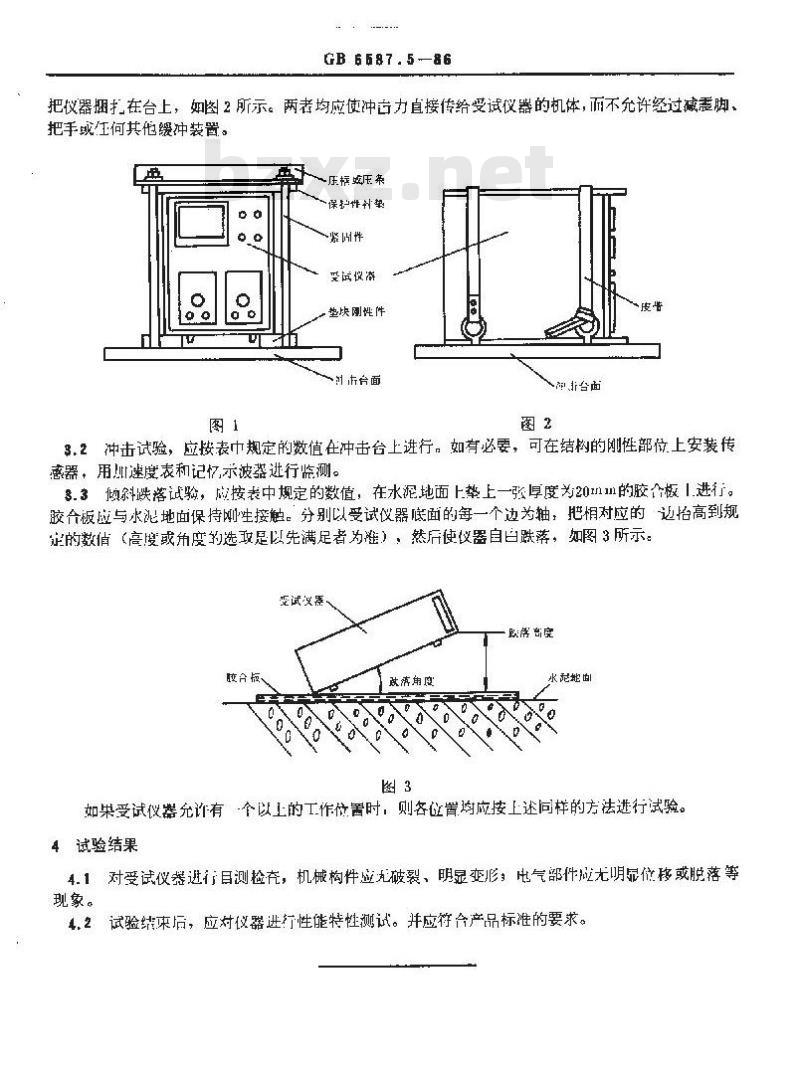

受试必器应牢固地固定在冲出台上，如图1所小。如果不适合用图1所求的方式、北可用皮需国家标准局1986-07-23发布
1987-07-01实施
GB 6687. 5-86
把仪器捆托在台上，如图2所示。两者均应使冲古力直接传给受试仪器的机体，而不允许经过减需脚把手录任何其共他缓冲装置。
压桐威压来
保护件计架
变试设器
单块倒性件
左台面
非台面
3.2冲击试验，应按表巾规定的数值在冲击台上进行。如有必要，可在结构的刚性部位上安装传感器，用肌速度表和记忆示波器进行临测。3.3恢余斗跌落试验，应按表中规定的数值，在水泥地面上垫上一弦厚度为201mm的胶个板1.进行。胶合板应与水泥地面保持刚生接触。分别以受试仪器底面的每一个边为轴，把相对应的边抬高到规定的数值（高度或角度的选攻是以先满足者为准），然后使仪器自白跌落，如图3所示。变试没
欧游尚度
胶合板
改游角度
水甜地面
如果受试仪器允许有一个以上的工作位署时，则各位置均应按上述同样的方法进行试验。4试验结果
4.1对受试仪器进行目测检充，机械构件应无破裂、明显变形：电气部件成无明显位移或脱落等现象。
4.2试验结束后，应对仪器进行性能特性测试。并应符合产品标准的要求。附加说明：

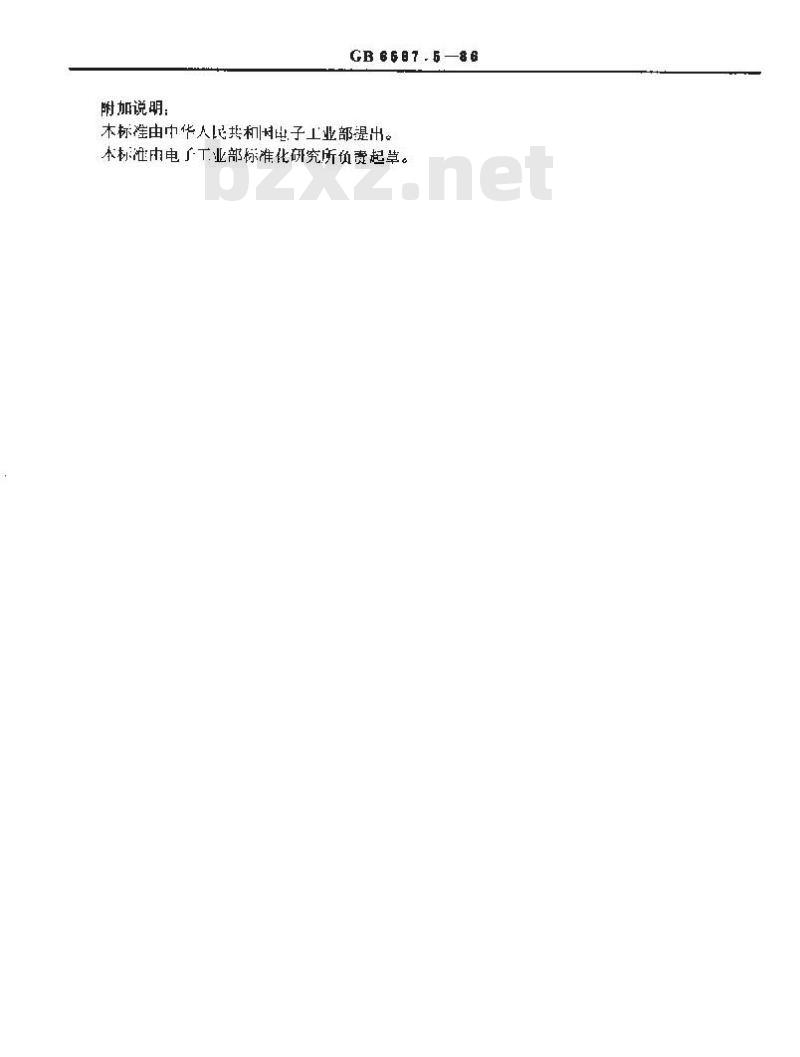

GB 6687.686
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所负责起草。
