本标准规定了氧化铝吸附指数的测定方法。本标准适用于电解铝用氧化铝吸附指数的测定。 GB/T 6609.29-2004 氧化铝化学分析方法和物理性能测定方法 吸附指数的测定 GB/T6609.29-2004 标准下载解压密码：www.bzxz.net

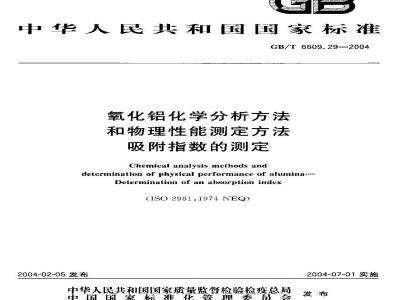

1CS 71.100.10
中华人民共和国国家标准
GB/T 6609,29-2004
氧化铝化学分析方法
和物理性能测定方法
吸附指数的测定
Chemical analysis methods anddetermination of physical performance of atumina...Determination of an absorption index(IS0 2961:1974 NEQ)
2004-02-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-07-01实施
GB/T6609.29—2004
GB/T6609-2004分为29部分，本标准为第29部分。本标谁非等效采用IS0）2961：1974《主要用于铅生产的氧化铝吸附指数的测定》。由于我国主要氰化铅厂的氧化铝密度均在2. 90 g/mL-~3. 30 g/ml.之间,并且没有厂家使用密度高于 3. 75 g/mL的氧化铅作电解原料，因此本标准仅采用厂1S02961：1974中的第二种方法—一密度小于3.75/rml的氧化铅的测定。
本标准由中国有色金属工业协会提出。本标准由会函有色金属标准化技术委员会归本标准由中国铝业股份有限公司郑州研究院.中国有色金属下业标准计量质量研究所负责起草。本标准由中国业股份有限公司山西分公司起节。本标准由中国铝业股份有限公司河南分公司、中国铝业股份有限公司郑州研究院参加起草。本标准主要起草人：李彩贵，董银宽、贺蓄清、黄安平.高风光。本标罹主要验证人，何静华、褚丙武、毛永典、额恒维。本标由全国有色金属标准化技术委员会负责解释。本标准为首次发布，
1范围
GR/T 6609.29—2004
氧化铝化学分析方法和物理性能测定方法吸附指数的测定
本标准规定了氧化铝吸附指数的测定方法。本标准适用于电解铝用氧化铝吸附指数的测定。2方法原理
将预先“燥的氧化铅试料，暴露在定温度下水蒸气饱和的气氛中，测量在-定时间以后所吸附的水庶气的量，以评价氧化铝的吸附能力。3试剂
3.1硫酸(pl.84g/mL.)。
3.2碳酸钾（25C饱和溶液）：840多无水碳酸钾（KC0.）与600InL蒸馅水混合加热牟全部溶解，在25℃时析出部分结晶。
4仪器、设备
4.1分析天平：感量0.0001g，
4.2高温炉：能控制在1000℃1100℃之问，4.3干燥器：内盛硫酸（3.1)。
4.4十燥箱：自然通风温度能控制在300℃110。4.5铂血l：真径约75mm，连铂盖高约30mm。4.6干燥器：相对湿度44%，干燥器下部的四分之三装有趋热时倒人的碳酸钾溶波（3.2)。4.7恒湿箱：相对湿度100)%，密闭装置，恒温在25℃土5℃，有-个能向四周壁1哦水或酒水的装置，应防止试料被溅上水。此内容来自标准下载网
4.8恒温箱，能控制在25℃工1℃。此箱有热绝缘壁，能用恒温器控制在25℃土1℃，其休积大小足以容纳带盖干燥器（4.6）。
5分析步骤
5.1试料
将带盖铂呱放入温度为1000℃~-1100℃的高激（4.2）中，加热15min，坡出，放在十燥器（4.3）中,冷御后称重.精确率0.001g（m，）。在铂皿内，称取预先在300℃十燥过的氧化铝试料约2，精确至0.001%，使试料尽可能均匀地铺盖在铅血底I.，将散开的铅血连同盖子放于控制在300℃士10℃的于燥箱(4.4)中,温2 h，从干煤箱中取出铂血，盖上盖子，放在干煤幕（4.3)中，冷却后称重，精确至0.001g（m）。在300℃下燥的试料量由差值（m；一m））计算，5.2测定
把感有战料的未盖盖子的铂皿放人相对湿度为100%的恒湿箱（4,7)中30min,然后将未盖盖子的铂血放到相对湿度为44%的干燥器（4.6)中，放置105min，GB/T 6609.29--2004
干燥器(4.6)中每次只允许放置一个试料。从干燥器（4.6)中取出盛样铂.，盖上盖了，然后称量，精确至0.001g（m）。把整有试料的做口铂咀及盖子在约110℃的干燥箱果烘15 minr。盖1.盛料铅班,将其放人高源(4.2)中加热，先在500℃~~600℃加热15min,取出，然后再放人100℃~100的高温炉加热1h
将盛料带盖铂血放在干燥器（4.3)中冷却至室温，称量、精确至0.001g（m）。6分析结果的计算
在相对龈度1%的气氛下，在300℃下燥的100%氧化铝在一定时间内吸附水蒸气的质量（g)表示的氛化铅吸附措数死由下式计算：h(%）-m二mx100
式中：
h·吸附指数，单位为质量分数（累）：带盖在1000℃～1100\「燥后的质量，单位为克（g）;mi
m2—盛料带盖铂Ⅲ在300℃下燥后的质量，单位为克（g）：m3------带盖铂和试料暴露在44%相对湿度的气氛之后的质量，单位为克（g）ms——带盖销血和试料在1000:-~1100℃加热之后的质量,单位为克(g）7测定结果的处理
平行测两个试样,若两个測定之差的绝对值不大于0. 50 g，取其算术平均值为谢定结果；若两个测定值之差的绝对值大乎0.503，应平行地重测两次以上，取其算术平均值为最终结果，最终测定结果精确到小数点以后第二位，
试验报告
试验报告应包括下列内容，
a）木标准编号：
1）：测定结果及测定方法的表示：e）测定过程中的任何异常情况：dl）本标准中没有包括的或者任选的所有操作；测定时发现的任何异常现象。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
