GB/T 6996.7-1986
基本信息
标准号： GB/T 6996.7-1986
中文名称：透射式电视调制度测试图
标准类别：国家标准(GB)
标准状态：现行
发布日期：1986-11-20
实施日期：1987-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：199250
标准分类号
标准ICS号：电信、音频和视频技术>>33.140电信专用测量设备
中标分类号：通信、广播>>广播、电视设备>>M70广播、电视设备综合
出版信息
出版社：中国标准出版社
页数：5页
标准价格：8.0 元
出版日期：1987-10-01
相关单位信息
首发日期：1986-11-20
复审日期：2004-10-14
起草人：郝元福、胡振清、朱生良
起草单位：电子部55研究所
归口单位：电子工业部标准化研究所
提出单位：中华人民共和国电子工业部
发布部门：国家标准局
主管部门：信息产业部（电子）
标准简介
本测试图主要供黑白及彩色电视系统检查中心与四角标准调制度用。 GB/T 6996.7-1986 透射式电视调制度测试图 GB/T6996.7-1986 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

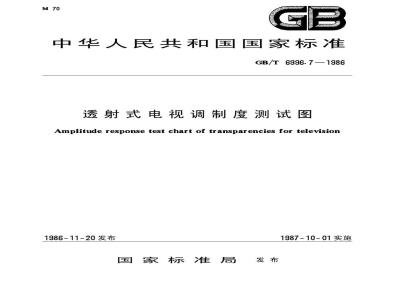

中华人民共和国国家标准
GB/T6996.7—1986
透射式电视调制度测试图
Amplitude response test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视调制度测试图
Amplitude response test chart of transparencies for television本标准规定了透射式中视调制度测试图的适用范围，规格适用范围
UDC621.397.012
GB/T6996.7—1986
尽十和光学密度
本测试图主要供黑白及彩色电视系统检查中心与四角标准调制度用。2图案规格和用途
2.1标准图样
测试图标准图样如图1所示。免费标准下载网bzxz
国家标准局1986-11-20发布
1987-10-01实施
2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.7—1986
垂直边框白块为八个，黑块为七个，边框中点处为120°夹角。水平边框自块为十个，黑块为九个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈黑色，可以使杂波对信号的干扰减少。2.4中间大圆和四角小圆
2.4.1规格
白色的中间大圆和四角小圆对称排列在黑色背景上。2.4.2用途
调整几何失真，非线性失真。
2.5中心空间频率条
2.5.1规格
大圆内空间频率条分别为0.5MHz、5MHz和0.05MHz。2.5.2用途
测量中心调制度。
2.6中心圆
2.6.1规格
六个同心等宽黑白圆组成靶心图案。2.6.2用途
调整聚焦和电子束校正。
2.7四角空间频率条
2.7.1规格
四角小圆内排列着5MHz、0.2MHz或0.2MHz、5MHz空间频率条。2.7.2用途
测量四角调制度。
二条对角线用来检查同步和隔行扫描状况。3尺寸
本标准中所有尺寸（除标明单位者外）都以图像高度（）的百分数给出，在制成品中则不标有尽寸、尺寸线和中心线。
3.1边框尺寸
测试图边框尺寸如图2所示。
自块1.00×0.50
定位三角尺寸
GB/T6996.7—1986
.13.33
角为顶角40等腰角形，高为4.003.3图案尺寸
测试图图案尺寸如图3所示。
6.73-36-7
13:332. 00/2.00
3.4图案细节尺寸
3.4.1圆尺寸
GB/T 6996.7—1986
中间大圆和四角小圆线宽均为0.20士0.01；中心圆直径分别为虹.0、啦.0、中3.0、4.0、虾.0、96.0，线宽均为0.50士0.02。
3.4.2对角线尺寸
对角线线宽为0.2土0.01。
3.4.3空间频率条尺寸
空间频率条尺寸在下表中给出。空间频率
制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mmX28.0mm。
中型：90mmX120mm。
大型：180mmX240mm。
25.00±0.50
6.67±0.30
2.50±0.05
0.25±0.01
25.00±0.50
6.67±0.30
25.00±0.50
20.00±0.05
4光学密度（光学密度和透射率的对照表见GB6996.14一86透射式电视偏转畸变测试图》附录A）黑色边框、线条、圆圈等光学密度应不小于2.00。白色边框、线条、圆圈等光学密度应不大于0.10。空间频率条黑白对比度应不小于60：1。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良自本标准实施之日起，原SJ1695～1702—81《透射式电视摄像测试图》作废。随
