GB/T 6996.8-1986
基本信息
标准号： GB/T 6996.8-1986
中文名称：透射式电视重合测试图 A型
标准类别：国家标准(GB)
标准状态：现行
发布日期：1986-11-20
实施日期：1987-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：226823
标准分类号
标准ICS号：电信、音频和视频技术>>33.140电信专用测量设备
中标分类号：通信、广播>>广播、电视设备>>M70广播、电视设备综合
出版信息
出版社：中国标准出版社
页数：4页
标准价格：8.0 元
出版日期：1987-10-01
相关单位信息
首发日期：1986-11-20
复审日期：2004-10-14
起草人：郝元福、胡振清、朱生良
起草单位：电子部55所
归口单位：电子工业部标准化研究所
提出单位：中华人民共和国电子工业部
发布部门：国家标准局
主管部门：信息产业部（电子）
标准简介
本标准规定了透射式电视重合测试图(A型)的适用范围、规格、尺寸和光学密度等。 GB/T 6996.8-1986 透射式电视重合测试图 A型 GB/T6996.8-1986 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

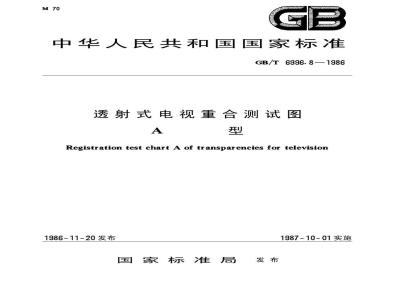

中华人民共和国国家标准
GB/T6996.8—1986
透射式电视重合测试图
Registration test chart A of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视重合测试图
Registrationtest chartAof transparencies fortelevisionUDC621.397.012
GB/T6996.8—1986
本标准规定了透射式电视重合测试图（A型）的适用范围、规格、尺寸和光学密度等1适用范围
本测试图主要供电视中心设备调整多路重合、配准用2图案规格和用途
2.1标准图样
测试图标准图样如图1所示。
国家标准局1986-11-20发布
EsT uare
1987-10-01实施
2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.8—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框自块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均勾白色。
2.4.1规格
在白背景上对称排列着四角小圆，中间大圆和中心圆。2.4.2用途
调整扫描线性，协助配准。
2.5中心十字线和倾斜线
调整对中、电子束校正和检查隔行扫描状态。2.6清晰度线
2.6.1规格
由水平和垂直排列的楔形清晰线组分布在靠近图案中央部分，它们代表着200～600电视行。2.6.2用途
调整聚焦、观察水平和垂直分辨率。2.7网格
2.7.1规格
由水平和垂直的黑线构成等间距网格，把图像在水平和垂直方向上分成16×12个方格。为了有助于测量，靠近图案边缘的格子尺寸减少一半。2.7.2用途
检查重合、几何失真。
3尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸
测试图边框尺寸如图2所示。
3.2定位三角尺寸
定位三角为顶角40°等腰三角形，高为4.00。2
白块1.00×0.50
Foo·or
30,00-
图案具
测试图图案尺寸如图3所示。
GB/T6996.8—1986
13.3313.33
F2.002.00Www.bzxZ.net
00·09
3.4图案细节尺寸
GB/T6996.8—1986
3.4.1网格、圆的线宽为0.20士0.01。3.4.2中心十字线及倾斜线线宽为0.25土0.01；中心十字线线长为5.0；倾斜线线长为25.0。3.4.3
清晰度线尺寸在图4中详细给出，其标称尺寸偏差为士5%，楔形线黑白间隔均勾分布。6,00
3.5制成品尺寸
制成品黑、白边界内面积应为：小型：21.0mm×28.0mm。
中型：90mm×120mm。
大型：180mm×240mm。
4光学密度（光学密度和透射率的对照表见GB6996.1486《透射式电视偏转畸变测试图》附录A）黑色边框、三角、线条、圆、中心十字线和数字的光学密度应不小于2.00。白色边框、线条和背景的光学密度应不大于0.10。白色背景在400~700nm光普范围内其光学密度变化应小于±5%楔形清晰度线黑白对比度应不小于60：1。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ1695～1702—81《透射式电视摄像测试图》作废。4
17han羧群消种年静蕴
标准技授网各实标准行业资科克费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
