ICS29.140.10

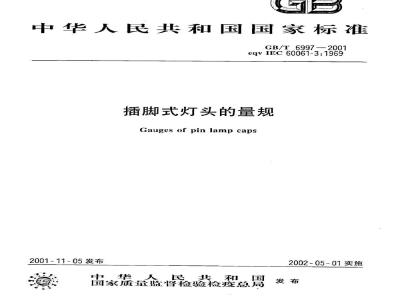

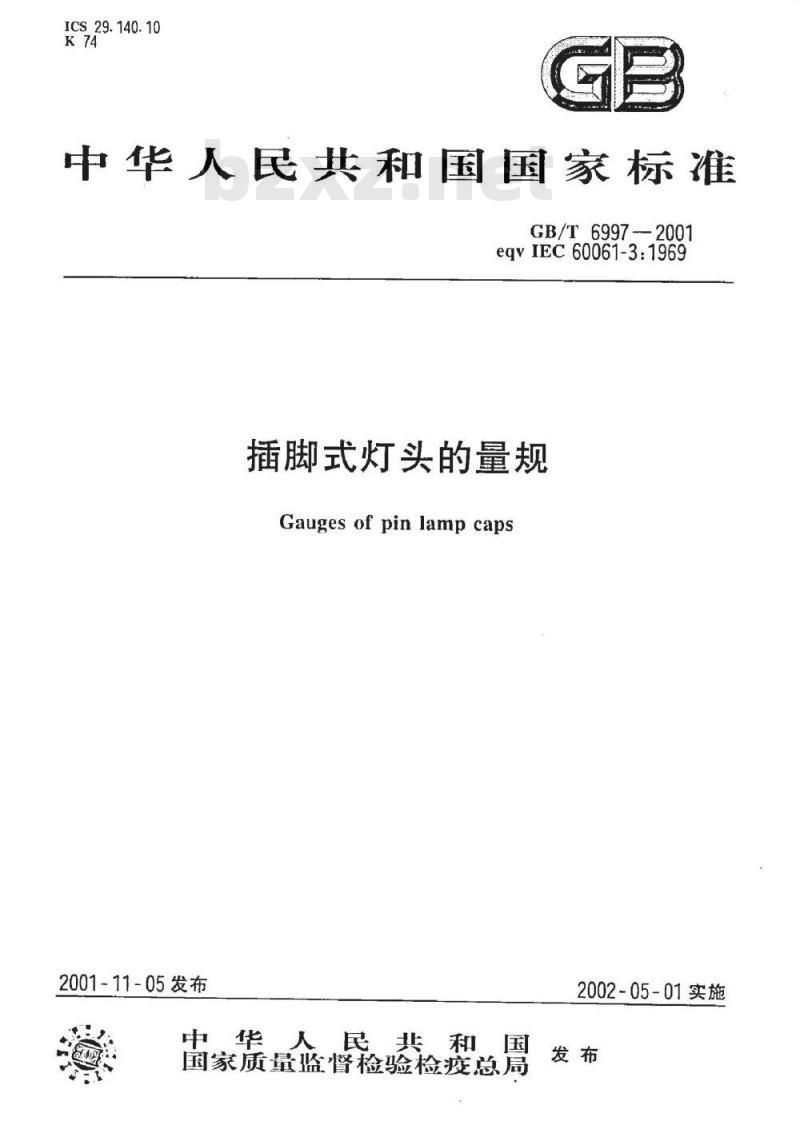

中华人民共和国国家标准
GB/T 6997-2001
eqyIEc60061-3:1969
插脚式灯头的量规
GaugesofpinlampcapswwW.bzxz.Net
2001-11-05发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01实施
GB/T6997—2001

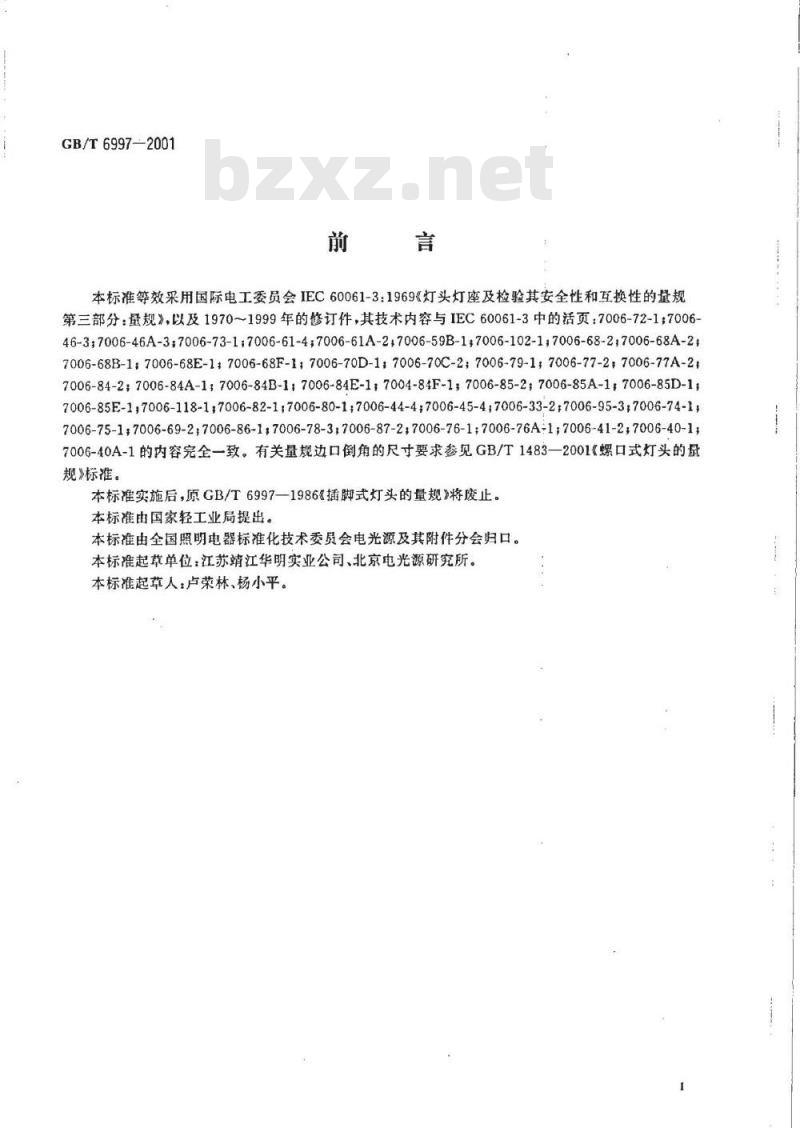

本标准等效采用国际电工委员会IEC60061-3:1969《灯头灯座及检验其安全性和互换性的量规第三部分：量规》，以及1970~1999年的修订件，其技术内容与IEC60061-3中的活页：7006-72-1：7006-46-3;7006-46A-3;7006-73-1;7006-61-4;7006-61A-27006-59B-1;7006-102-1,7006-68-2,7006-68A-27006-68B-1;7006-68E-1:7006-68F-1;7006-70D-1;7006-70C-2:7006-79-1,7006-77-27006-77A-27006-84-2;7006-84A-1;7006-84B-1;7006-84E-1;7004-84F-1;7006-85-27006-85A-1;7006-85D-17006-85E-1,7006-118-1;7006-82-1;7006-80-1;7006-44-4;7006-45-4;7006-33-2;7006-95-3;7006-74-1,7006-75-1;7006-69-2,7006-86-17006-78-3,7006-87-2,7006-76-1;7006-76A-1;7006-41-2,7006-40-17006-40A-1的内容完全一致。有关量规边口倒角的尺寸要求参见GB/T1483一2001《螺口式灯头的量规》标准。
本标准实施后，原GB/T6997—1986&插脚式灯头的量规》将废止。本标准由国家轻工业局提出。
本标准由全国照明电器标准化技术委员会电光源及其附件分会归口。本标准起草单位：江苏靖江华明实业公司、北京电光源研究所。本标准起草人：卢荣林、杨小平。GB/T6997—2001

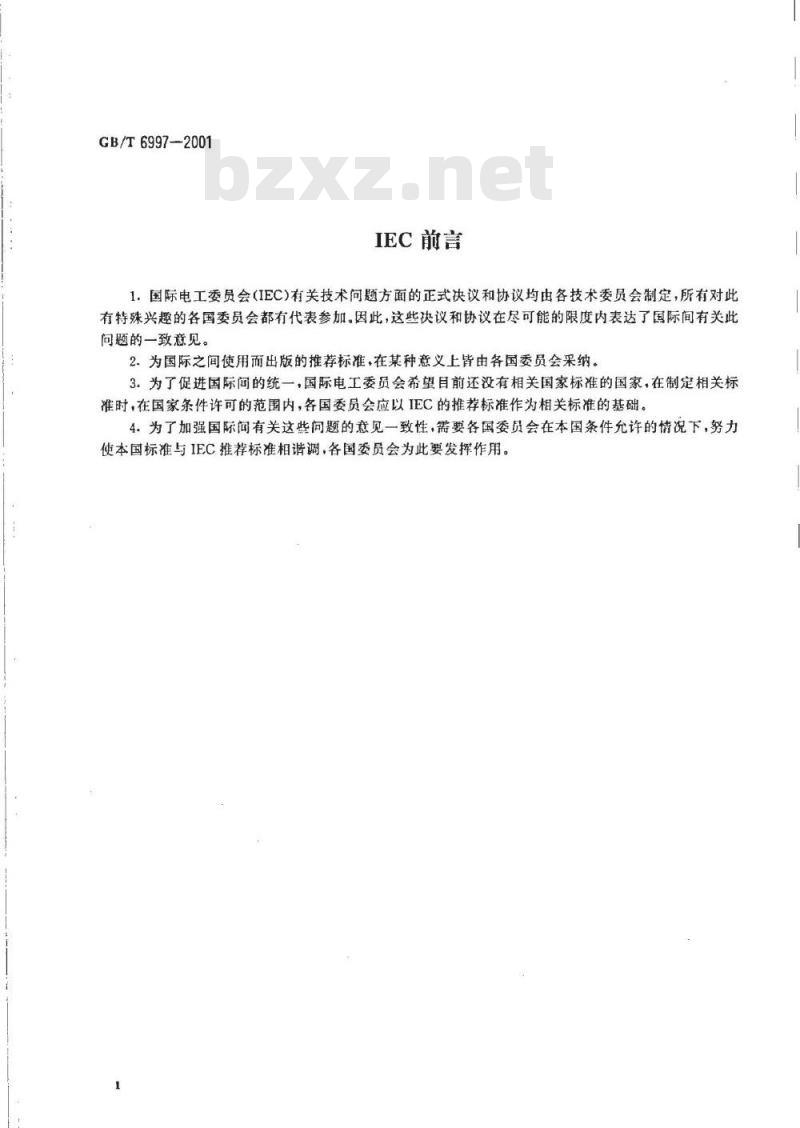

IEC前言
1.国际电工委员会（IEC）有关技术问题方面的正式决议和协议均由各技术委员会制定，所有对此有特殊兴趣的各国委员会都有代表参加。因此，这些决议和协议在尽可能的限度内表达了国际间有关此问题的一致意见。
2.为国际之间使用而出版的推荐标准，在某种意义上皆由各国委员会采纳。3.为了促进国际间的统一，国际电工委员会希望目前还没有相关国家标准的国家，在制定相关标准时，在国家条件许可的范围内，各国委员会应以IEC的推荐标准作为相关标准的基础。4.为了加强国际间有关这些问题的意见一致性，需要各国委员会在本国条件允许的情况下，努力使本国标准与IEC推荐标准相谐调，各国委员会为此要发挥作用。1范围

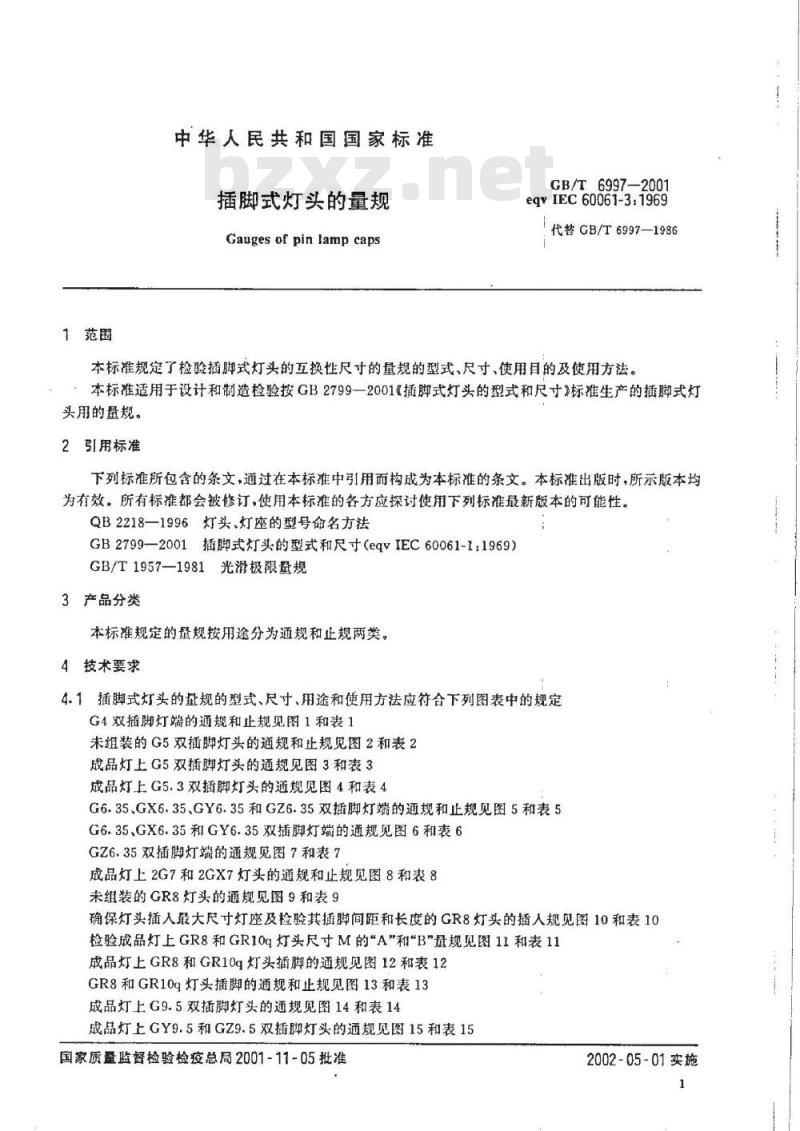

中华人民共和国国家标准
插脚式灯头的量规
Gauges of pin lamp caps
GB/T6997—-2001
eqvIEC60061-3:1969
代替GB/T6997—1986
本标准规定了检验插脚式灯头的互换性尺寸的量规的型式、尺寸、使用目的及使用方法。本标准适用于设计和制造检验按GB2799—2001《插脚式灯头的型式和尺寸》标准生产的插脚式灯头用的量规。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。QB2218—1996灯头、灯座的型号命名方法GB2799—2001插脚式灯头的型式和尺寸（eqvIEC60061-11969）GB/T1957—1981光滑极限量规
3产品分类
本标准规定的量规按用途分为通规和止规两类。4技术要求
4.1插脚式灯头的益规的型式、尺寸、用途和使用方法应符合下列图表中的规定G4双插脚灯端的通规和止规见图1和表1未组装的G5双插脚灯头的通规和止规见图2和表2成品灯上G5双插脚灯头的通规见图3和表3成品灯上G5.3双插脚灯头的通规见图4和表4G6.35.GX6.35、GY6.35和GZ6.35双插脚灯端的通规和止规见图5和表5G6.35、GX6.35和GY6.35双插脚灯端的通规见图6和表6GZ6.35双插脚灯端的通规见图7和表7成品灯上2G7和2GX7灯头的通规和止规见图8和表8未组装的GR8灯头的通规见图9和表9确保灯头插人最大尺寸灯座及检验其插脚间距和长度的GR8灯头的插人规见图10和表10检验成品灯上GR8和GR10q灯头尺寸M的“A”和\B\量规见图11和表11成品灯上GR8和GR10g灯头插脚的通规见图12和表12GR8和GR10g灯头插脚的通规和止规见图13和表13成品灯上G9.5双插脚灯头的通规见图14和表14成品灯上GY9.5和GZ9.5双插脚灯头的通规见图15和表15国家质量监督检验检疫总局2001-11-05批准2002-05-01实施
GB/T6997—2001

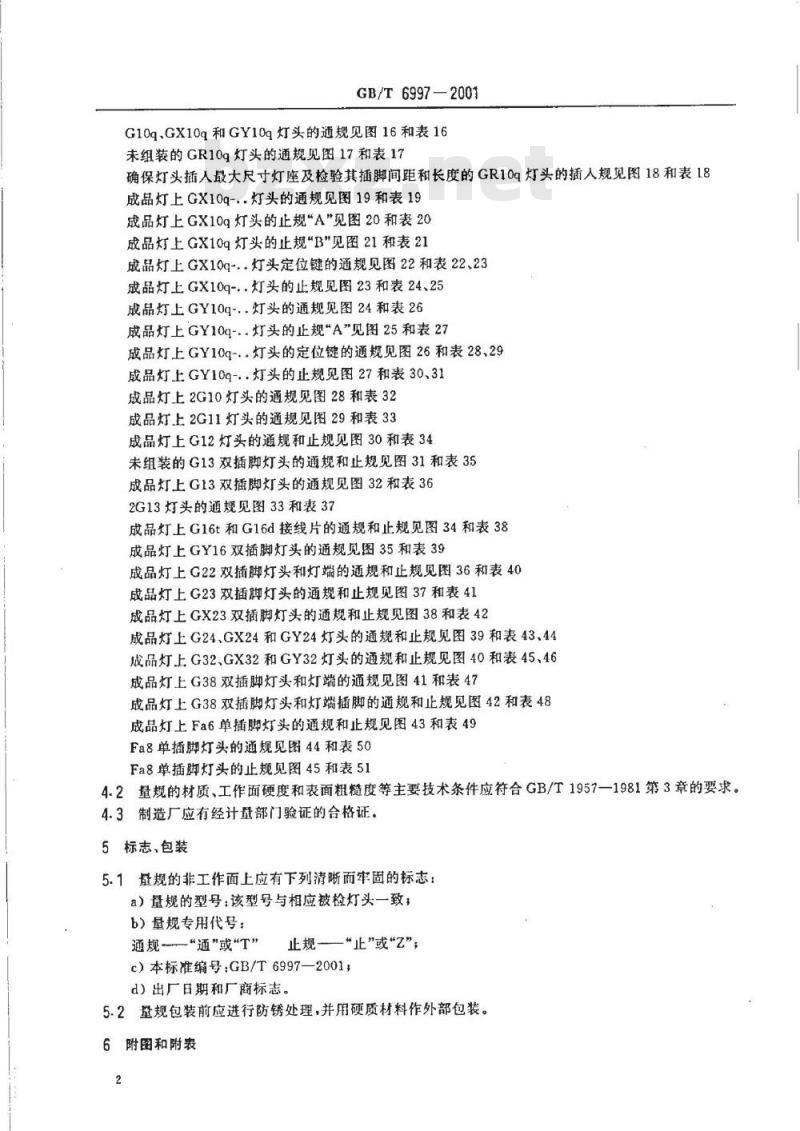

G10g.GX10g和GY10g灯头的通规见图16和表16未组装的GR10g灯头的通规见图17和表17确保灯头插入最大尺寸灯座及检验其插脚间距和长度的GR10g灯头的插人规见图18和表18成品灯上GX10q-..灯头的通规见图19和表19成品灯上GX10g灯头的止规“A\见图20和表20成品灯上GX10g灯头的止规“B”见图21和表21成品灯上GX10g-..灯头定位键的通规见图22和表22、23成品灯上GX10g-.灯头的止规见图23和表24、25成品灯上GY10q-..灯头的通规见图24和表26成品灯上GY10q-·.灯头的止规\A”见图25和表27成品灯上GY10g~··灯头的定位键的通规见图26和表28、29成品灯上GY10q-..灯头的止规见图27和表30.31成品灯上2G10灯头的通规见图28和表32成品灯上2G11灯头的通规见图29和表33成品灯上G12灯头的通规和止规见图30和表34未组装的G13双插脚灯头的通规和止规见图31和表35成品灯上G13双插脚灯头的通规见图32和表362G13灯头的通规见图33和表37
成品灯上G16t和G16d接线片的通规和止规见图34和表38成品灯上GY16双插脚灯头的通规见图35和表39成品灯上G22双插脚灯头和灯端的通规和止规见图36和表40成品灯上G23双插脚灯头的通规和止规见图37和表41成品灯上GX23双插脚灯头的通规和止规见图38和表42成品灯上G24、GX24和GY24灯头的通规和止规见图39和表43、44成品灯上G32、GX32和GY32灯头的通规和止规见图40和表45、46成品灯上G38双插脚灯头和灯端的通规见图41和表47成品灯上G38双插脚灯头和灯端插脚的通规和止规见图42和表48成品灯上Fa6单插脚灯头的通规和止规见图43和表49Fa8单插脚灯头的通规见图44和表50Fa8单插脚灯头的止规见图45和表514.2量规的材质、工作面硬度和表面粗糙度等主要技术条件应符合GB/T1957—1981第3章的要求。4.3制造厂应有经计量部门验证的合格证。5标志，包装
5.1量规的非工作面上应有下列清晰而牢固的标志：a）量规的型号：该型号与相应被检灯头一致；b）量规专用代号：
通规—“通”或“T”
止规——“止”或“Z”，
c）本标准编号：GB/T6997—2001；d）出厂日期和厂商标志。
5.2量规包装前应进行防锈处理，并用硬质材料作外部包装。6附图和附表
剃面图！一
GB/T6997—2001
G4双插脚灯端的通规和止规
附图仅表示量规的基本尺寸，单位为mm。量规A
（用于插脚的通规和止规）
量规应按A一B顺序使用
比例2:1
目的：检验G4双插脚灯端与相应灯座的互换性量规B
（用于灯端的通规）
检验：采用量规A时，插脚应能依次插入孔a1.直至插脚端部与量规的相反的表面共面或凸出该表面。除尖端外，插脚不得插人孔a2，采用量规B时，将灯端插人量规直至插脚端部与X面共面或凸出x面。
尺寸符号
基本尺寸
尺寸符号
基本尺寸
最大值
GB/T6997—2001
未组装的G5双插脚灯头的通规和止规（不用于成品灯）
附图仅表示量规的基本尺寸，单位为mm。E2
放大图e
比例4:1
目的：检验G5双插脚未组装灯头的尺寸Emin，Emax，Fmin，Gm，Hm和插脚直径及插脚（包括止挡）的位置。
检验：将灯头插脚从O面完全插人量规时，灯头表面应与量规表面相接触，在此位置上，插脚的端部应与X面共面或凸出X面。单独的插脚应能插人孔e直至插脚止挡和量规表面相接触，但不得进人孔e1，单独插脚的止挡从O面进人孔b直至灯头表面与量规相接触。表2
尺寸符号
基本尺寸
尺寸符号
基本尺寸
最大值3
GB/T6997—2001
成品灯上G5双插脚灯头的通规
附图仅表示最规的基本尺寸，单位为mm。F
放大图a
比例4:1
放大图b
目的：检验成品灯上G5双插脚灯头的尺寸EmFmia，Fma和插脚直径及插脚（包括止挡）的位置。检验：成品灯上的灯头插脚从O面究全插入量规时，灯头表面应与盘规表面相接触，在此位置上，插脚的端部应与X面共面或凸出X面。但不得凸出Y面。单独的插脚应能从O面插人孔e直至灯头端面与量规表面相接触。表3
尺寸符号
基本尺寸
尺寸符号
基本尺寸
最大值3
GB/T6997—2001
成品灯上G5.3双插脚灯头的通规附图仅表示量规的基本尺寸，单位为mm。剖面图—Ⅱ
比例2:1
观察花
目的：检验G5.3灯头的下述几个方面：a）在灯头的最大水平截面上（尺寸A的最大值和B的最大值）插脚的位和直径（尺寸D和E）。b）灯头壳体的最小高度（尺寸C最小值）。c）每只插脚的直径（尺寸E）。d）插脚长度（尺寸F)。
检验：
a）将灯头从2面插人量规，直至灯头壳体的支撑脚与Z面相接触。在此位置上，插脚的端部应与X面共面或凸出X面。但不得凸出W面。此外，灯头壳体的上部边缘应与Y面共面或凸出Y面。检验时所用的力不得超过5N。
b）每只插脚应能插入孔e2直至支撑脚的平面与W面一致。c）每只插脚应不能插人孔et。
尺寸符号
GB/T 6997—2001
基本尺寸
近似6
近似12
最大值3.5
比例4:1
GB/T6997-2001
G6.35.GX6.35GY6.35和GZ6.35双插脚灯端的通规和止规附图仅表示量规的基本尺寸，单位为mm。图5
目的：检验G6.35.GX6.35，GY6.35和GZ6.35双插脚灯端的尺寸A最大值和尺寸A最小值。检验：各只灯端插脚应能插入孔ai。只有GX6.35和GZ6.35灯端，其端面才与量规表面相接触。各只插脚应不能插入孔a2。
基本尺寸
尺寸符号
GX6-35
近似45°
比例2:1
GB/T6997—2001
G6.35.GX6.35.GY6.35双插脚灯端的通规附图仅表示益规的基本尺寸，单位为mm。图6
目的：检验灯端与相应灯座的匹配性。检验对于G6.35和GY6.35灯端
当灯端完全插人相应的量规时，其插脚应与Y面共面或凸出Y面。对于GX6.35灯端
当灯端完全插人相应的量规时，其插脚不得凸出Y面。表6
尺寸符号
GY6.35-15
基本尺寸
GX6.35-25
