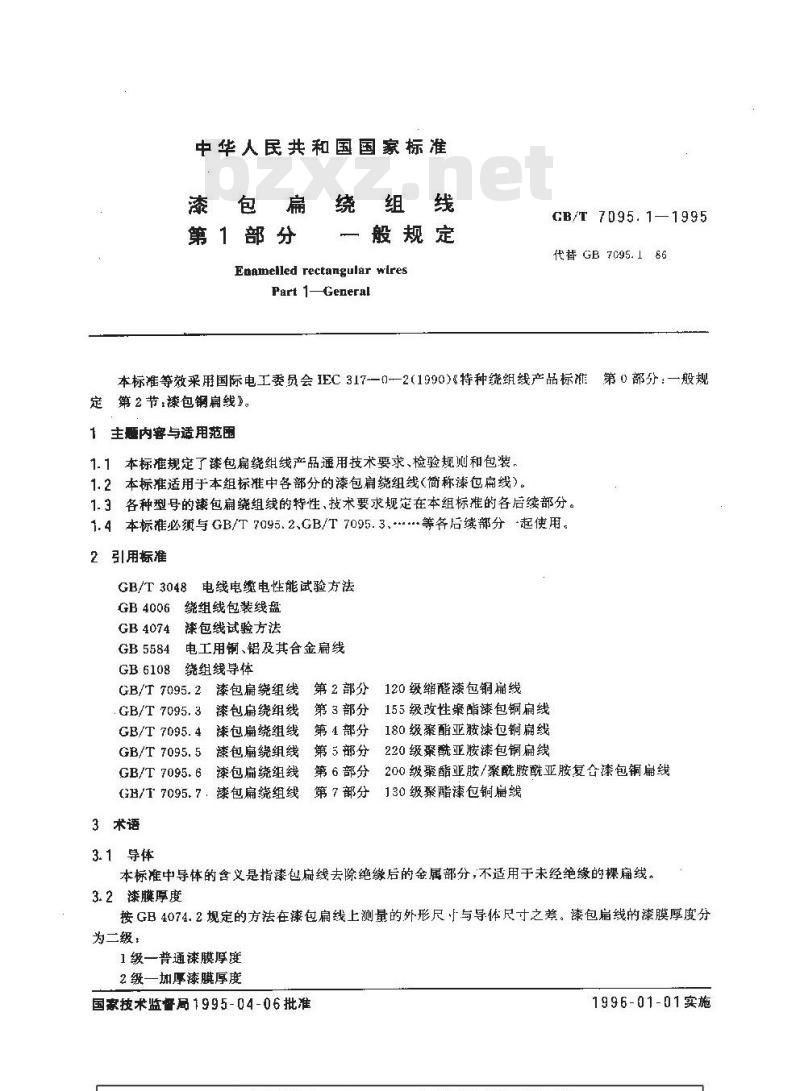

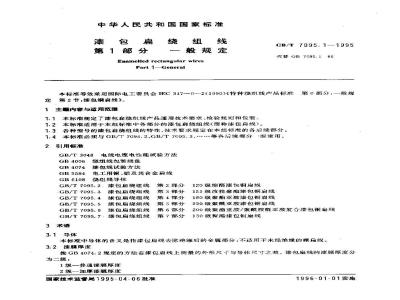

中华人民共和国国家标准
漆包扁绕组线
第1部分
一般规定
Enamelled rectangular wlres
Part 1-General
GB/T 7095. 1—1995
代替GB7095.186
第0部分：一般规
本标准等效采用国际电工委员会IEC317—0-2（1990）特种绕组线产品标准定第2节：包钢扁线》。
1主题内容与适用范围
1.1本标准规定了漆包扁绕组线产品通用技术要求、检验规则和包装，1.2本标准适用于本组标准中各部分的漆包扁绕组线（简称漆包扁线）。1.3各种型号的漆包扁绕组线的特性、技术要求规定在本组标准的各后续部分。1.4本标准必须与GB/T7095.2、GB/T7095.3、.等各后续部分起使用。2引用标准
GB/T3048电线电缆电性能试验方法GB4006
绕组线包装线盘
漆包线试验方法
GB4074
GB 5584
电工用铜、铝及其合金扁线
绕组线导体
GB 6108
GB/T7095.2漆包扁绕组线
.GB/T7095.3漆包扁绕组线
GB/T7095.4漆包扁绕组线
GB/T7095.5漆包扇绕组线
GB/T7095.6漆包扁绕组线
GB/T7095.7：漆包扁绕组线
3术语
3.1导体
第2部分
第3部分
第4部分
第5部分
120级缩醛漆包铜扁线
155级改性聚酯漆包铜扁线
180级聚酯亚胺漆包铜扁线
220级酰亚胺漆包铜扁线
200级聚酯亚胺/聚酰胺酰亚胺复仑漆包铜扁线第6部分bzxz.net
第7部分130级聚酯漆包铜扁线
本标准中导体的含义是指漆包扇线去除绝缘后的金属部分，不适用于未经绝缘的裸扁线。3.2漆膜厚度
按GB4074.2规定的方法在漆包扁线上测量的外形尺下与导体尺寸之差。漆包扁线的漆膜厚度分为二级：
1级一普通辣膜厚度
2级一加厚漆膜厚度
国象按术监督局 1995-04 -06批准1996-01-01实施

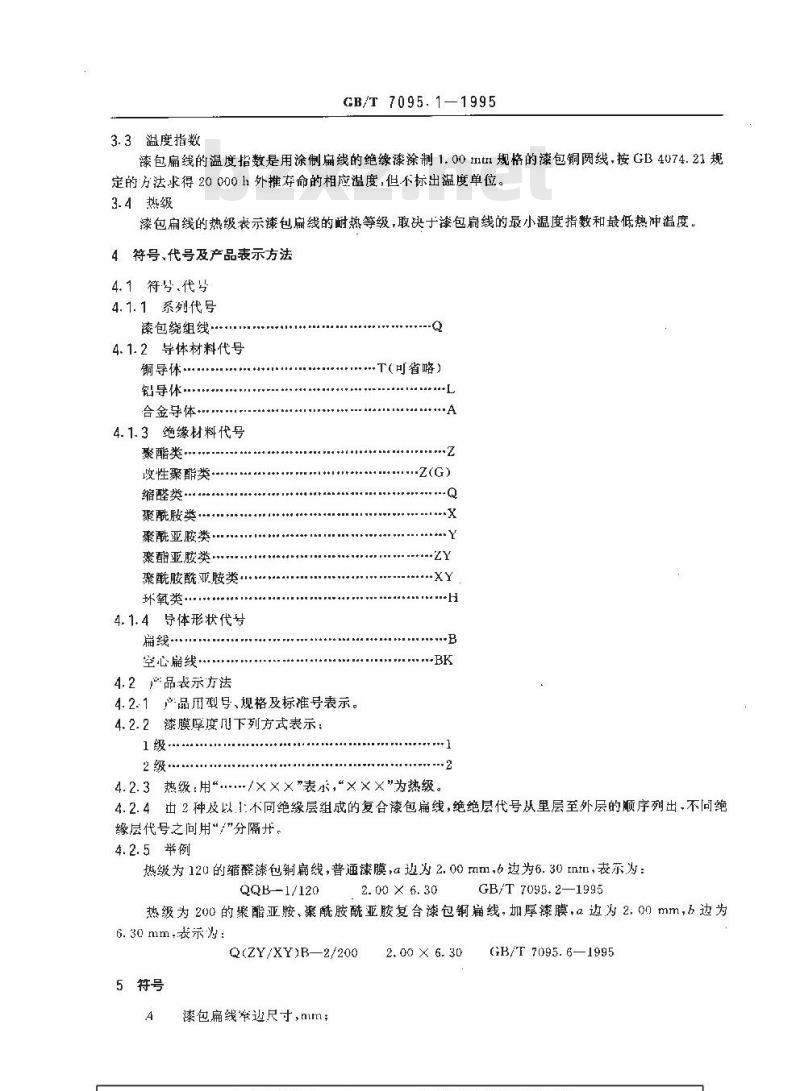

3.3温度指数
GB/T 7095.1—1995
漆包扁线的温度指数是用涂制扁线的绝缘漆涂制1.00tmtm规格的漆包铜圆线，按GB4074.21规定的方法求得20000h外推存命的相应温度，但不标出温度单位。3.4热级
漆包扁线的热级表示漆包扁线的耐热等级，取决于漆包扇线的最小温度指数和最低热冲温度。4符号、代号及产品表示方法
4.1符号代号
4.1.1系列代号
漆包绕组线··
4.1.2 导体材料代号
铜导体
铅导体
合金导体·.
4.1.3绝缘材料代号
聚酯类·
歧性聚酯类
缩醛类
聚酰胺类
聚酰亚胺类
聚酯亚胺类
聚酰胺酰亚胺类
环氧类·
4.1.4导体形状代号
空心扇线
4.2产品表示方法
4.2.1产品用型号、规格及标准号表示。4.2.2漆膜厚度用下列方式表示：1级-
2级·
T（可省略）
4.2.3热级：用“../×××”表示，“×××\为热级。4.2.4出2种及以.1:不同绝缘层组成的复合漆包扁线，绝绝层代号从里层至外层的顺序列出，不问绝缘层代号之间用“/\分隔开。
4.2.5举例
热级为12u的缩醛漆包铜扇线，普通膜，a边为2.00mm，b边为6.30nm，表示为：QQB--1/120
2. 00 X 6. 30
GB/T7095.2—1995
热级为200的聚酯亚胺、酰胺酰亚胺复合漆包铜扁线，加厚漆膜，a边为2.00mm，b边为6.30 mm.表示为：
Q(ZY/XY)B—2/200
5特号
漆包扁线萃边尺寸，mm;
2. 00 × 6. 30
GB/T 7095. 6—1995
漆包扁线宽边尺寸，mm；
导体窄边尺寸,mms
导体宽边尺寸，mm，
导体圆角半径，mm
导体截面积,mm
a,尺寸的偏差范围,mm;
漆膜厚度，mm；
GB/T 7095.1—1995
单位长度导体直流电阻，/m；
导体电阻率,2·mm/m;
力,N；

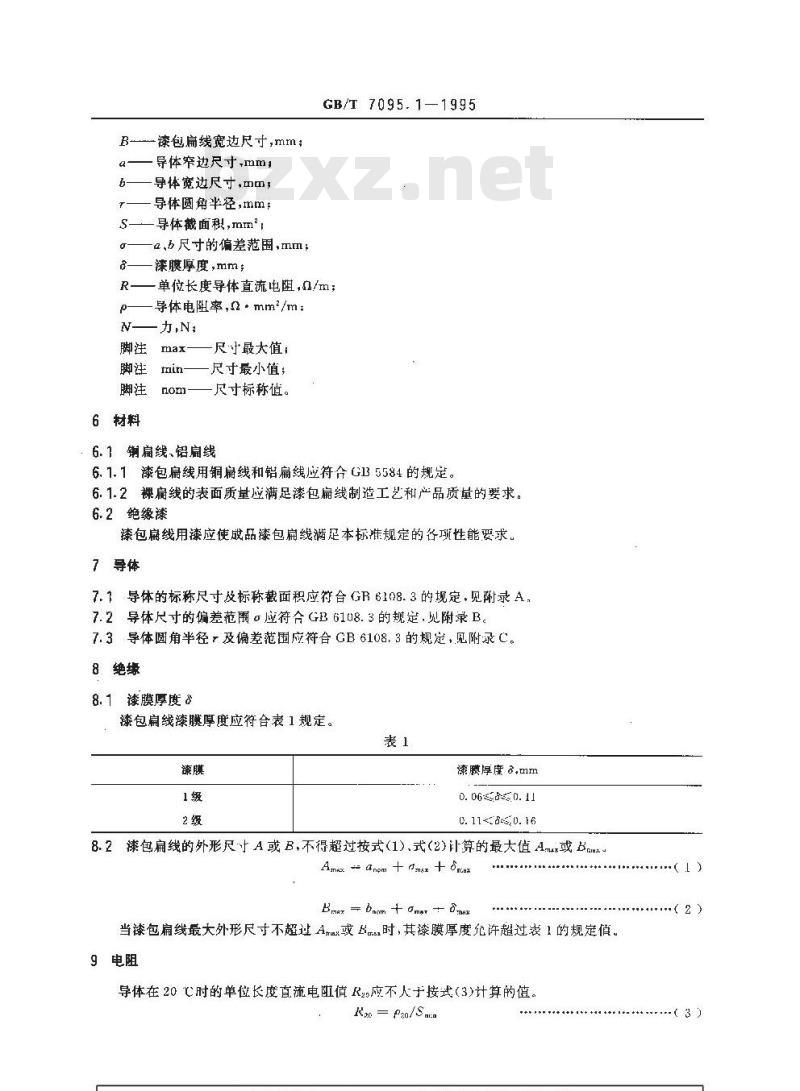

6材料
尺最大值
尺寸最小值；
尺寸标称值。
6.1铜扁线、铝扇线
6.1.1漆包扇线用铜扇线和铝扇线应符合GB5584的规定。6.1.2裸扁线的表面质量应满足漆包扁线制造工艺和产品质的要求。6.2绝缘漆
漆包扇线用漆应使成品漆包扁线满足本标准规定的各项性能要求。7导体
7.1导体的标称尺寸及标称截面积应符合G 6108.3的规定，见附录A，7. 2导体尺寸的偏差范围 应符合 GB 6108. 3 的规定,见附录 B。7.3导体圆角半径及偏差范围应符合CB6108.3的规定，见附录C。8绝缘
8.1漆膜厚度？
漆包扇线漆膜厚度应符合表1规定。表1
漆膜厚度a,mm
0. 0660. 11
0. 118+,0. 16
8.2漆包扇线的外形尺寸 A 或 B,不得超过按式(1),式(2)让算的最大值 A或 Brm=anem +msr +Oma
Bmax = bnom + Omat
当漆包扇线最大外形尺寸不超过Ax或B.时，其漆膜厚度允许超过表1的规定值9电阻
导体在20 时的单位长度直流电阻值R2,应不人于按式(3)计算的值。Ra = Pan/Smca
-(3）
式中，Smu
GB/T 7095.1—1995
导体最小截面积，mm。按a5最小尺寸和r的最大值计算：Smin =- amia X bain 0. 8584rmax20c时导体的电阻率，a·mm/m。对铜导体：P20=1/580.mtm/m；
对铝导体：P=1/35.7n.mm/m。

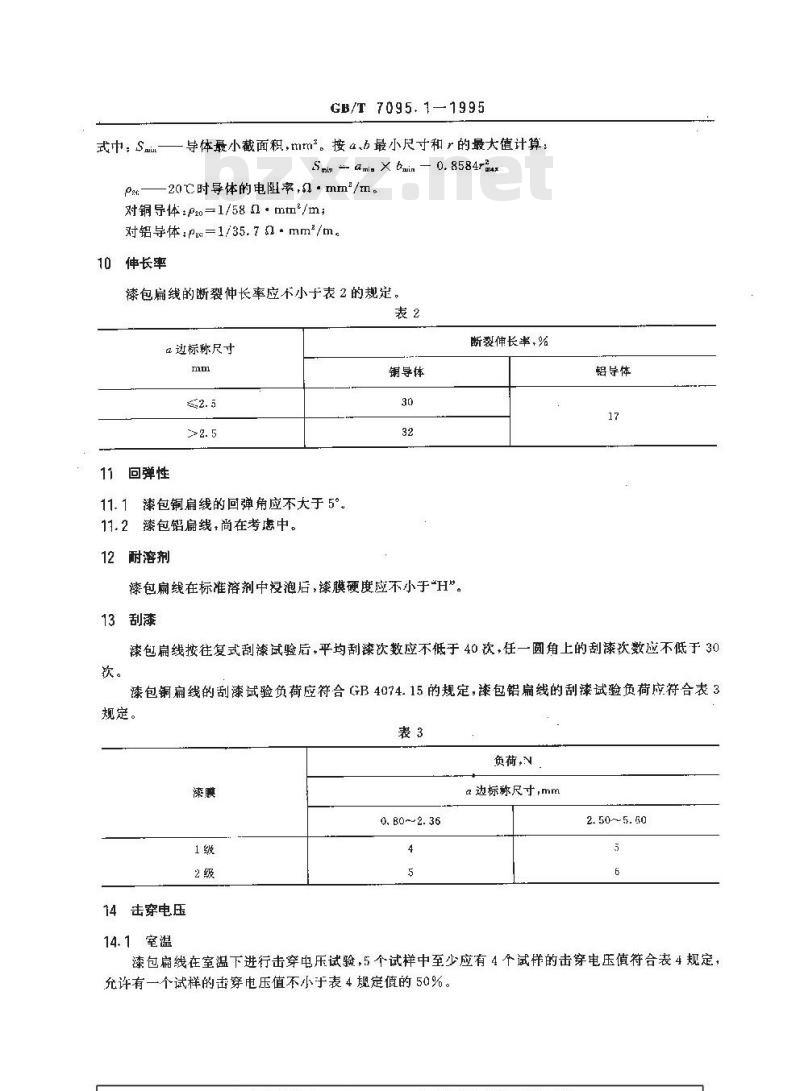

10伸长率
漆包扁线的断裂伸长率应不小于表2的规定。表2
a边标称尺寸
回弹性
11.1漆包铜扁线的回弹角应不大于5°漆包铅扁扇线，尚在考虑中。
12耐溶剂
箫导体
漆包扁线在标准溶剂中浸泡后，漆膜硬度应不小于“H\。13刮漆
断数伸长率，%
铝导体
漆包扇线按往复式刮漆试验后，平均刮漆次数应不低于40次，任一圆角上的刮漆次数应不低于30次。
漆包铜扁线的刮漆试验负荷应符合GB4074.15的规定，漆包铝扁线的刮漆试验负荷应符合表3规定。
14击穿电压
14.1室温
a边标称尺寸,mm
0. B0~2. 36
2.50~5.60

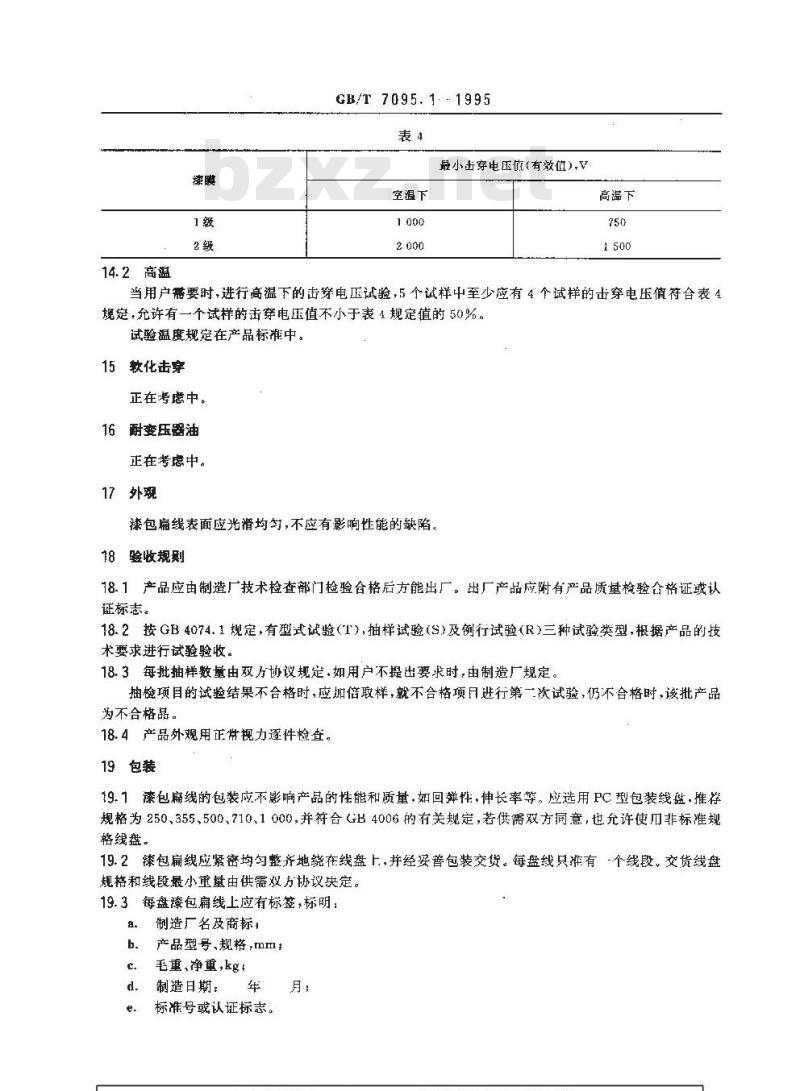

漆包扁线在室温下进行击穿电压试验，5个试样中至少应有4个试样的击穿电压值符合表4规定，允许有一个试样的击穿电压值不小于表4规定值的50%。14.2高温
GB/T 7095.1.1995
最小击穿电压佐(有效位),V
室温下
高温下
当用户需要时，进行高温下的击穿电试验，5个试样中至少应有4个试样的击穿电压值符合表4规定，允许有一个试样的击穿电压值不小于表4规定值的50%。试验温度规定在产品标准中。
15教化击穿
正在考虑中。
16 耐变压器油
正在考虑中。
17外观
漆包扇线表面应光滑均匀，不应有影响性能的缺陷，18验收规则
78.1产品应由制造厂技术检查部门检验合格后方能出厂。出厂产品应附有产品质量检验舍格证或认证标志。
18.2按GB 4074.1规定，有型式试验(T),抽样试验(S)及例行试验(R)三种试验类型,根据产品的技术要求进行试验验收。
18.3每批抽样数量由双方协议规定.如用户不提出要求时，由制造厂规定，抽懿项目的试验结果不合格时，应加倍取样，就不合格项目进行第一次试验，仍不合格时，该批产品为不合格品。
18.4产品外观用正常规力逐件检查。19包装
19.1漆包扇线的包装应不影响产品的性能和质量.如回弹性,伸长率等。应选用PC型包装线盘，推荐规格为250,355、500、710.1000,并符合GB4006的有关规定，若供需双方同意，也允许使用非标准规格线盘。
19.2漆包扁线应紧密均匀整齐地绕在线盘上，并经妥善包装交货。每盘线只准有-个线段。交货线盘规格和线段最小重量由供需双力协议决定。19.3每盘漆包扁线上应有标签，标明：a.
制造厂名及商标，
产品型号、规格，mm；
毛重、净重,kg
制造日期：
标准号或认证标志。
19.4 装箱时，箱体外壳上应标明：2.制造厂名及商标：
产品型：规,.m
装箱盘数：
GB/T 7095.1-1995
d.箱体外形尺寸及重量mmxmmxmmkg防潮、防押标志。
在有贮存、运输保证的条件下，充评用其他容器包装或不作外包装宽
.4:.50
7095.1-1995
附录A
导体标称尺寸及标称截面积
(补充件）
附表A
宽窄比6/>8不推荐
优先数 R20 系列。
GB/T7095.1—1995
续附表A
宽窄比好a1.4不推荐
说明：
GB/T7095.1--1995
续附表A
R40系列
R20系列
t×b为 R20×R20优先规格的标称截面积 mm5.60
α×b为R20×R40或R40×R20的中间规格标称截间积mmα×b为R40×R40的不推荐规
标称尺寸或
3. 15<(6)6. 30
6.30<6≤12.50
12.50616.00
标称尺寸α
1. 001. 602.24GB/T 7095.1—1995
附录B
导体尺寸偏差范围
(补充件）
附录C
导体圆角半径「及偏差范围
（补充件）
偏差 。
±0,070
国角半径
标称值，mm
注：当b≥4. 75 mm时,经双方协商同意1)图角半径可为a/2 mm
2）图角半径可为0.80mm
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口。本标由机械工业部上海电缆研究所负责起草。本标准主要起草人陈惠民。
