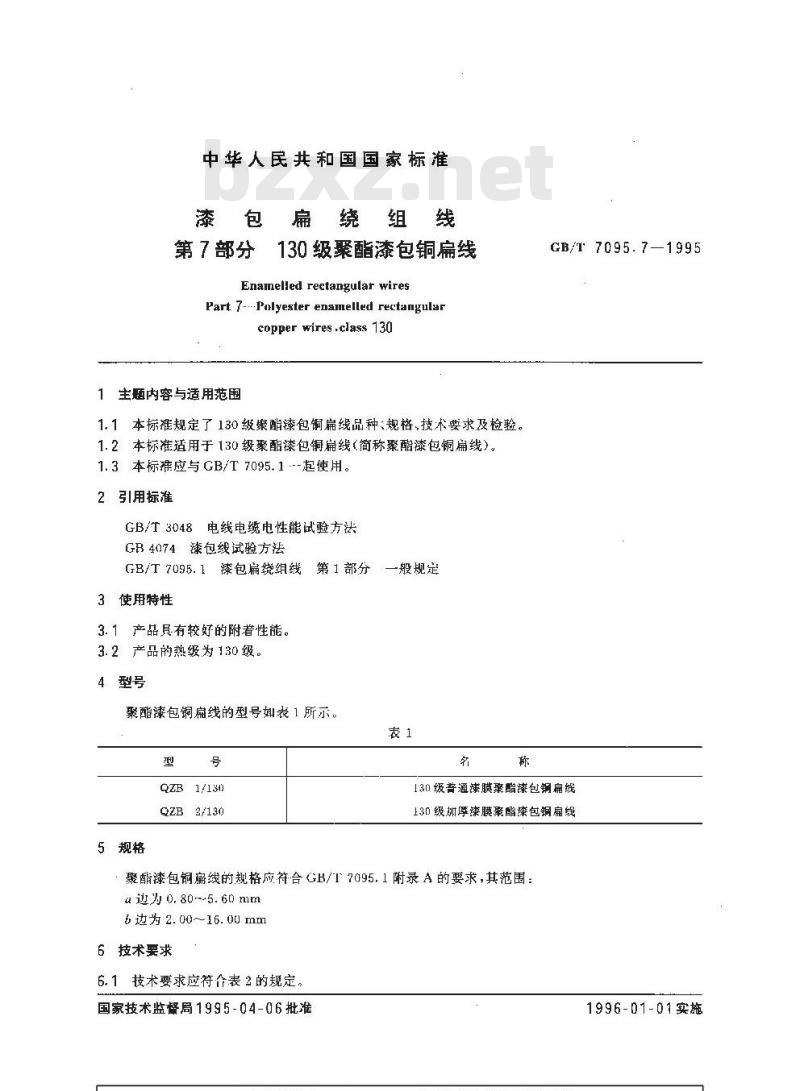

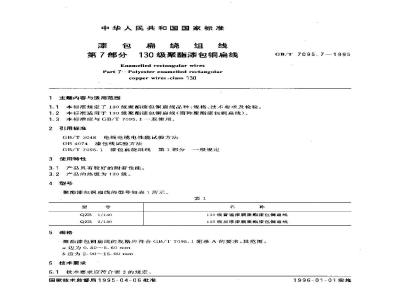

中华人民共和国国家标准
漆包扁绕组线
第7部分130级聚酯漆包铜扁线
Enamelled rectangular wires
Part 7... Polyester enamelled rectangularcopper wires .class 130
1 主题内容与适用范围
1. 1本标推规定了130级聚酯漆包铜扁线品种、规格,技术要求及检验。1.2本标准适用于130级聚酯漆包铜扁线（简称聚酯漆包铜扁线）。1.3本标准应与CB/T7095.1---起使用。2引用标准
GB/T3048电线电缆电性能试验方法GB4074漆包线试验方法
GB/T7095.1漆包扁绕组线
3使用特性
3. 1产品具有较好的附着性能。3.2产品的热级为130级。
第1部分一般规定
聚酯漆包铜扁线的型号如表1所示，表1
QZB1/130
QZB2/130
5规格
GB/T 7095.71995
130级普通漆膜聚酯漆包钢扁扇线130级灿厚漆膜聚酯臻包铜扇线
聚酯漆包铜扁线的规格应符合GB/T 7095.1附录A的要求，其范围：α边为0.80--5.60mm
6 边为 2. 00~16. 00 mm
6技术要求
6.1技术要求应符个表2的规定，国家技术监督局1995-04-06批准1996-01-01实施

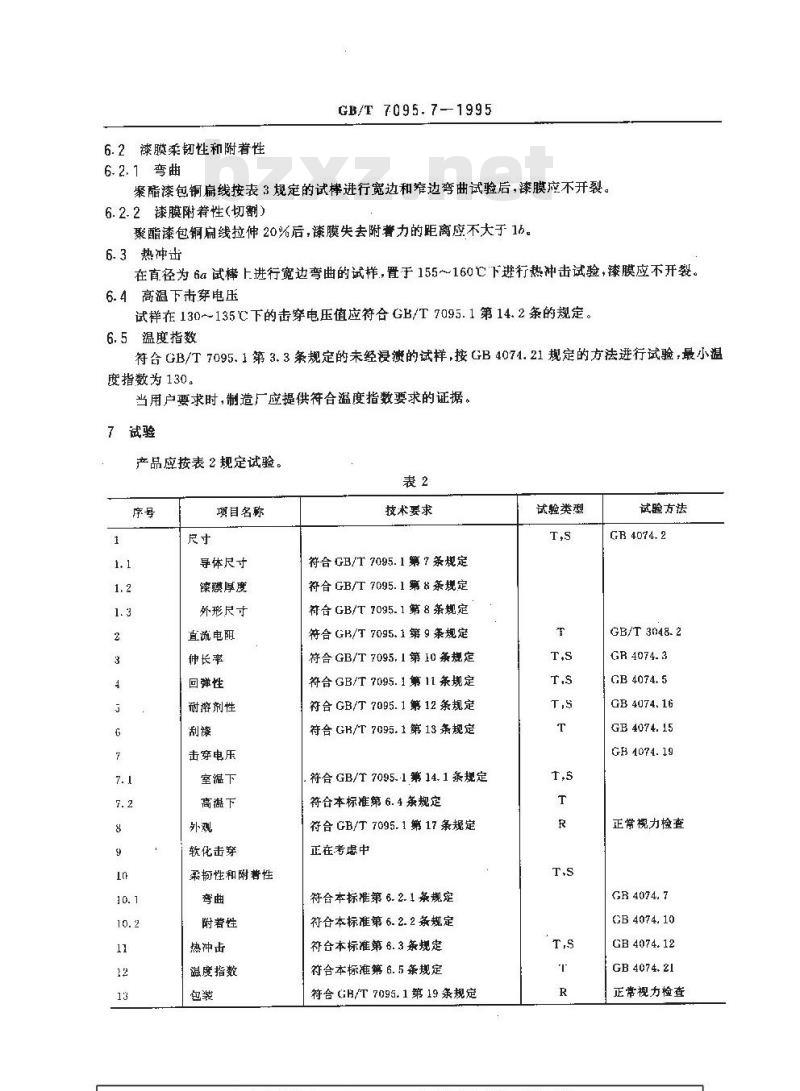

6.2漆膜柔韧性和附着性
GB/T 7095.7--1995
6.2.1弯曲
案酯漆包铜扁线按表3规定的试棒进行宽边和窄边弯曲试验后，漆膜应不开裂。6.2.2漆膜附着性（切割）
聚酯漆包铜扁线拉伸20%后，漆膜失去附著力的距离应不大于16。6.3热冲击
在直径为6a试棒上进行宽边弯曲的试样，置于155～160℃下进行热冲击试验，漆膜应不开裂。6.4高温下击穿电压
试样在130～135℃下的击穿电压值应符合GB/T7095.1第14.2条的规定。6.5温度指数
符合GB/T7095.1第3.3条规定的未经浸溃的试样，按GB4074.21规定的方法进行试验，最小温度指数为130。
当用户要求时，制造厂应提供符合温度指数要求的证据。7试验
产品应按表2规定试验。
项目名称
导体尽寸
漆膜厚度
外形尺寸
直流电阻
伸长率
回弹性
耐溶剂性
击穿电压
室温下
高滤下
软化击穿
柔韧性和附著性
附着性
热冲击
温度指数
技术要求
符合GB/T7095.1第7条规定
符合GB/T7095.1第&条规定
符合GB/T7095.1第8条规定
符合GB/T7095.1第9条规定
符合GB/T7095,1第10条规定
符合 GB/T 7095. 1 第 11 条规定符合GB/T7095.1第12条规定
符合 GR/T7095.1第13条规定
符合GB/T7095-1第14.1条规定
符合本标准第6.4条规定
符合 GB/T 7095. 1 第 17 条规定正在考虑中
符合本标准第6.2.1条规定
符合本标准第 6. 2. 2 条规定
符合本标准第6.3条规定
符合本标准第 6. 5 条规定
符合GB/T7095.1第19条规定
试验类型
试验方法
GB 4074.2
GB/T 3048. 2
GR 4074. 3
GB 4074. 16
GB 4074. 15
GH4074. 19
正常视力检查
GR 4074. 7
GB 4074. 10
GB4074.12
GB 4074.21
正常视力检查

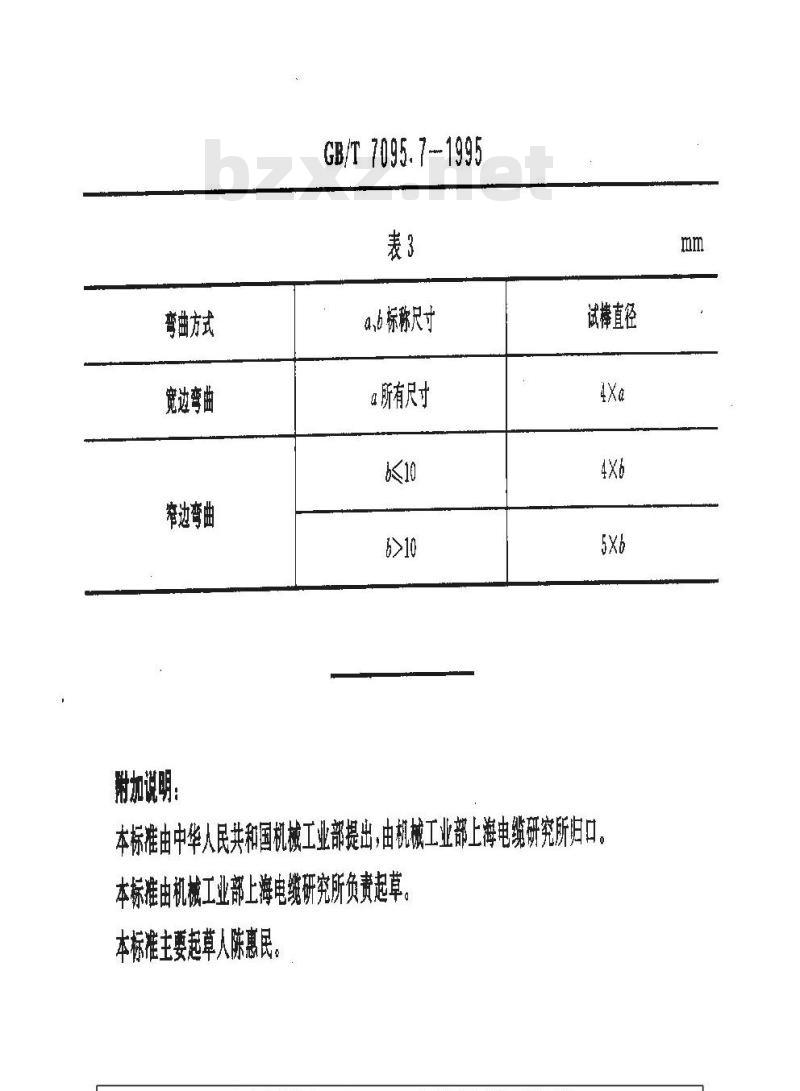

弯曲方式
宽边李曲
窄边弯曲
剩加说明：
GB/T7095. 71995
a.b标称尺寸免费标准bzxz.net
a所有尺寸
试棒直径
本标准由中华人民共和国机械工业部提出，由机械工业部上海电缆研究所归口，本标准由机械工业部上海电缆研究所负责起草本标准主要起草人陈惠民。
