GB/T 7193.6-1987不饱和聚酯树脂 25℃凝胶时间测定方法

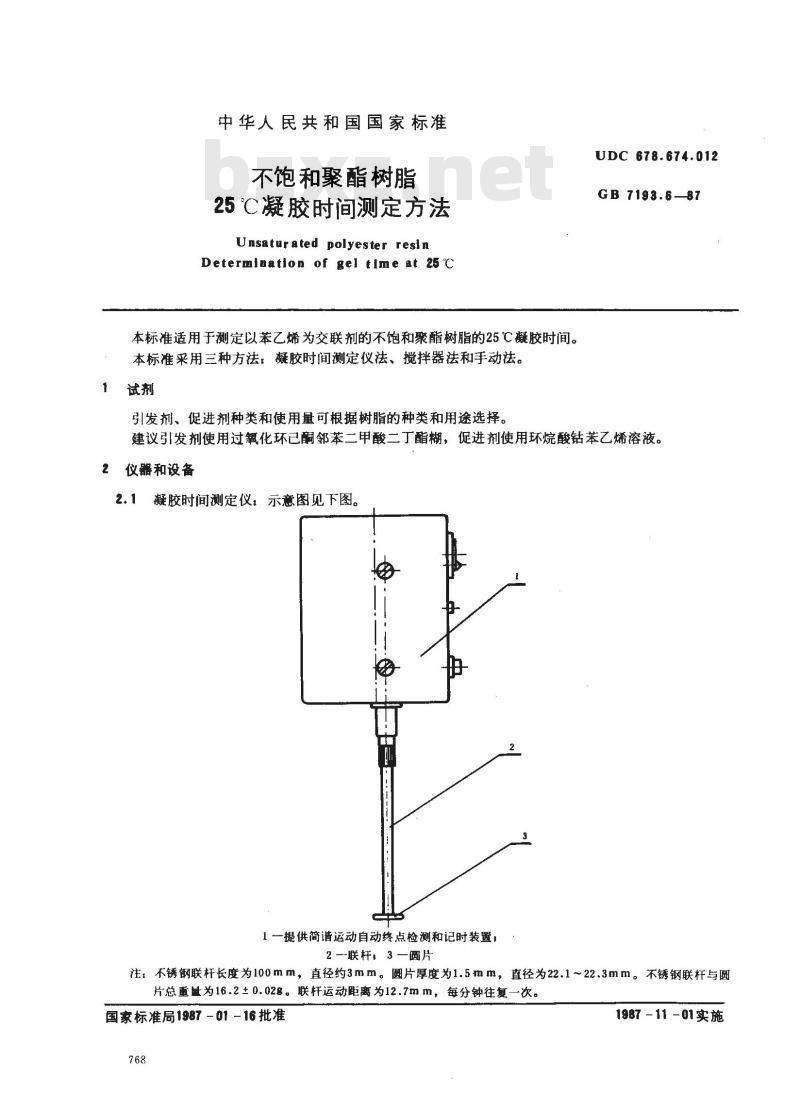

中华人民共和国国家标准
不饱和聚酯树脂
25℃凝胶时间测定方法
Unsaturated polyester resin
Determination of gel time at 25C本标准适用于测定以苯乙烯为交联剂的不饱和聚酯树脂的25℃凝胶时间。本标准采用三种方法，凝胶时间测定仪法、搅拌器法和手动法。试剂
引发剂、促进剂种类和使用量可根据树脂的种类和用途选择。UDC 678.674.012
GB 7193.6—87
建议引发剂使用过氧化环已酮邻苯二甲酸二丁酯糊，促进剂使用环烷酸钻苯乙烯溶液。2仪器和设备
凝胶时间测定仪：示意图见下图。1 一提供简谐运动自动终点检测和记时装置；2一联杆，3一圆片
注：不锈钢联杆长度为100mm，直径约3mm。圆片厚度为1.5mm，直径为22.1~22.3mm。不锈钢联杆与圆片总重盘为16.2±0.028。联杆运动距离为12.7mm，每分钟往复一次。国家标准局1987-01-16批准
1987 -11 -01实施
GB 7193.6-87
2.2电动搅拌器：30W。
2.3恒温水浴：控制温度精度为±0.5℃。2.4秒表。
150ml的直筒形烧杯。
温度计：最小分度值0.1℃。
药物天平：最大称量200g，感量0.2g。2.8
移液管：容量5ml，最小分度值0.05ml。滴瓶：50ml。
3试验步骤
凝胶时间测定仪法
3.1.1将水浴温度调节在25±0.5℃。3.1.2以烧杯为容器，用药物天平称量100g试样及引发剂，准确至±0.28。将烧杯放在水浴中（试样液面低于水面2mm）恒温，小心搅匀。3.1.3当试样温度为25±0.5℃时，用移液管准确加人促进剂，当加入最后一滴时，开动凝胶时间测定仪，并充分搅拌。
3.1.4待试样搅匀后将凝胶时间测定仪的联杆放人试样中央，调节其高度，使杆上升到最高时，联杆底部圆片上表面与试样液面一致。3.1.5当试样凝胶时，凝胶时间测定仪自动停止运动，记下凝胶时间读数。3.2搅拌器法
3.2.1取样与恒温操作同3.1.1和3.1.2。3.2.2当试样温度为25±0.5℃时，用移液管准确加人促进剂，当加人最后一滴时，启动秒表，用玻璃棒将试样搅匀，并将下端圆滑的直径约6mm的玻璃棒装在搅拌器上。开动搅拌器，使其速度为60r／min，并使其玻璃棒插在试样中央。3.2.3当试样沿玻璃棒开始上升（爬杆）时停止秒表，记下秒表所示的时间即凝胶时间。3.3手动法
3.3.1取样和恒温操作同3.1.1和3.1.2。3.3.2
匀试样。
当试样温度为25土0.5℃时，用移液管准确加人促进剂，当加人最后一滴时，启动秒表，搅每隔30s观察，用玻璃棒试验试样流动情况，直至出现拉丝状态时，停止秒表，记下秒表所示的时间即凝胶时间。
试验结果
凝胶时间以分、秒计。进行2次平行试验，两次试验结果的相对误差不超过10%，超过10%时应重新进行试验。取其算术平均值作为测定的最终结果。5
试验报告
试验报告包括下列内容：
试样名称、牌号、编号，
试样来源、送样日期，
引发剂、促进剂的种类、规格、用量，c.
所用方法，
测试结果，
测试人员、测试日期。
GB7193.6—87
附加说明：
本标准由国家建筑材料工业局提出，由全国纤维增强塑料标准化技术委员会归口。本标准由北京师范大学负责起草。本标准主要起草人苏翠华、张宝林。770
