本标准适用于检验电热式红外辐射加热器的耐冷热交变性能。 GB 7287.5-1987 红外辐射加热器耐冷热交变性能试验方法 GB7287.5-1987 标准下载解压密码：www.bzxz.net

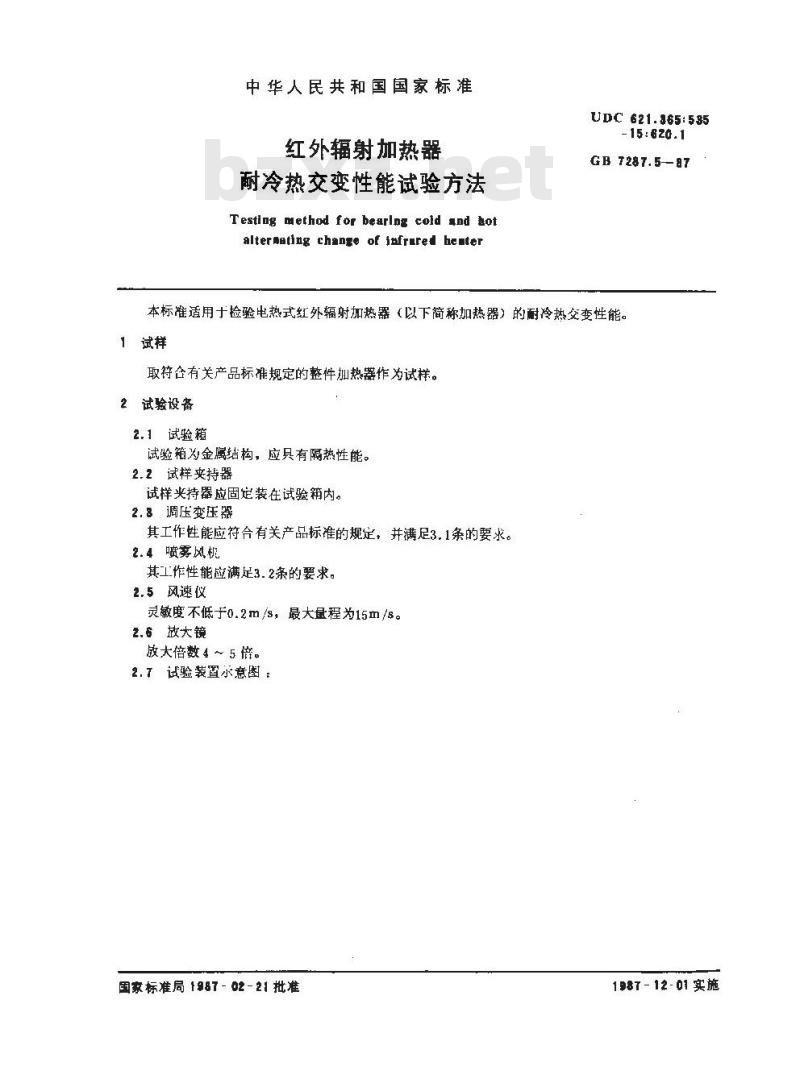

中华人民共和国国家标准
红外辐射加热器
耐冷热交变性能试验方法
Testing method for bearlng cold and zotalteraating change of infrured henterUDC621.465:585
-15:620.1
GB 7287.5-87
本标准适用十检验电热式红外辐射加热器（以下简称加热器）的耐冷热交变性能。1试样
取符合有关产品标准规定的整件加热器作为试样。2试验设备
2.1试验箱
试验箱为金属结构，应具有隔热性能。2.2试样夹持器
试样夹持器应固定装在试验箱内。2.8调压变压器
其工作性能应符合有关产品标准的规定，并满足3.1条的要求。2.4喷雾风机
其工作性能应满足3.2条的要求。2.5风速仪
灵敏度不低于0.2m/s，晨大量程为15凸/s。2.6放大镜
放大倍数4～5倍。
2.7试验装置示意图：
国家标准局1987-02-21批准
1987-12-01实施

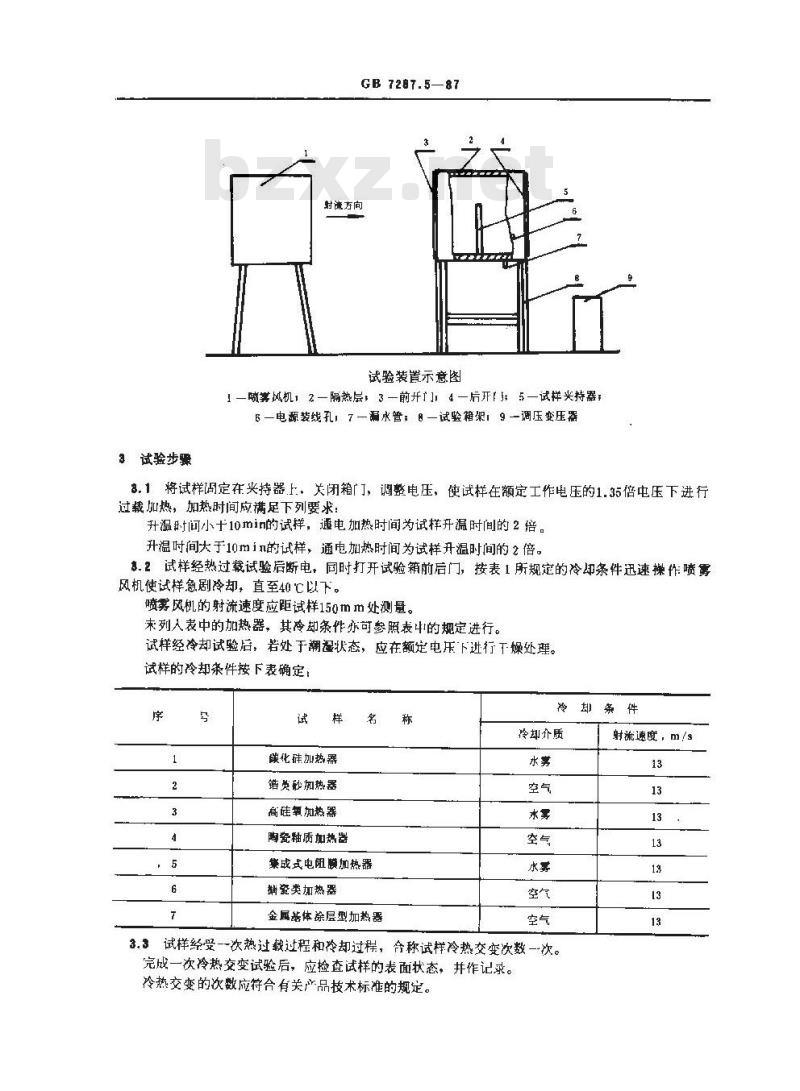

3试验步骤
GB7287.5—87
射流方向
试验装置示意图
1 —喷等风机1 2 —隔热层，3 —前开门]4—后开[t 5—试样夹持器：6—电源装线孔7一漏水管：—试验箱架19 一调压变压器3.1将试样调定在夹持器上，关闭箱门，调整电压，使试样在额定工作电压的1.35倍电压下进行过载加热，加热时间应满足下列要求：升温时间小十10min的试样，通电加热时间为试样升温时间的2倍。升温时间大于10min的试样，通电加热时间为试样升温时间的2倍。息.2试样经热过载裁试验后断电，同时打开试验箱前后门，按表1所规定的冷印条件迅速操作喷雾风机使试样急剧冷却，直至40℃以下。喷雾风机的射流速度应距试样150mm处测量。末列人表中的加热器，其冷却条作亦可参照表中的规定进行。试样经冷却试验后，若处于潮翟状态，应在额定电乐下进行干燥处理。试样的冷却条件按下表确定：
碳化硅加热器
错英砂加热器免费标准bzxz.net
高硅氧加热器
陶瓷轴质加热器
集成式电阻膜加热器
摊瓷类加热器
金属基体涂层型加热器
冷却条件
冷却介质
3.3试样经受--次热过载过程和冷却过程，含称试样冷热交变次数一次。完成一次冷热交变试验后，应捡查试样的表面状态，并作记求。冷热交变的次数应符合有关产品技术标准的规定。射流速度，m/s

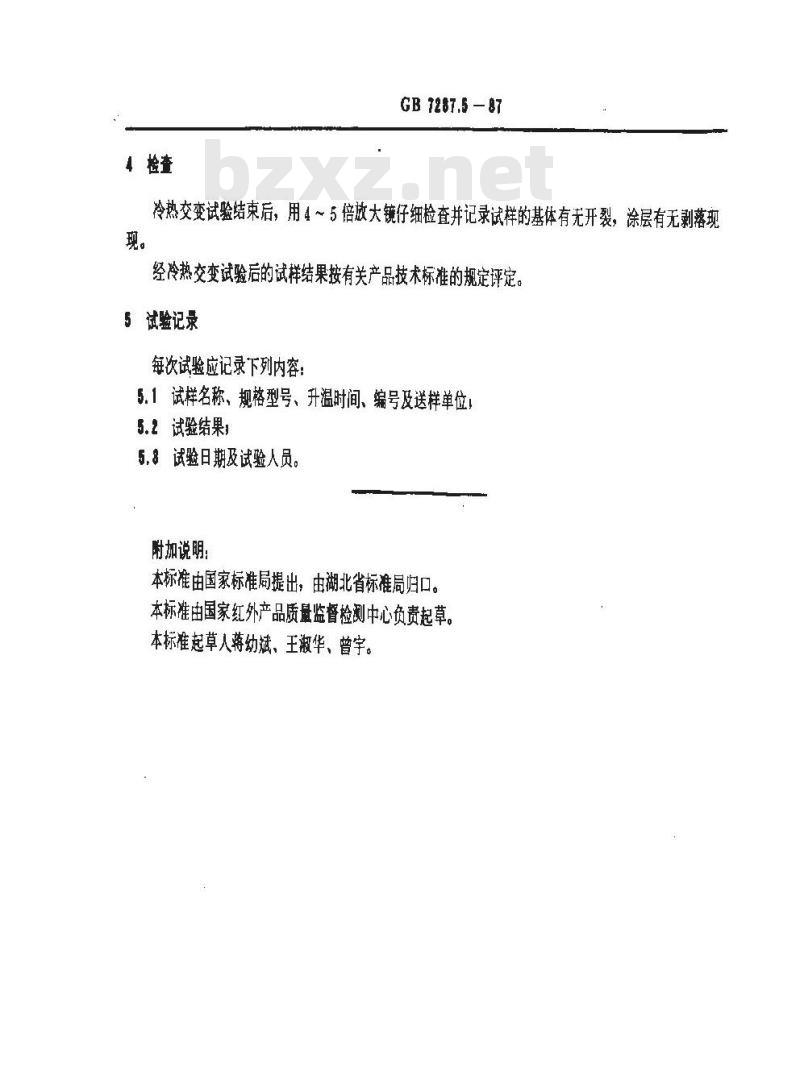

4检查
GB 7287.5 — 87
冷热交变试验结束后，用4~～5倍放大镜仔细检查并记录试样的基体有无开裂，涂层有无剥落现经冷热交变试验后的试样结果按有关产品技术标准的规定评定。5试验记录
每次试验应记录下列内容
5.1试样名称、规格型号、升温时间、编号及送样单位！5.2试验结果；
5.8试验日期及试验人员。
附加说明：
本标准由国家标准局提出，由湖北省标准局归口。本标准由国家红外产品质量监督检测中心负责起草。本标准起草人蒋幼斌、王淑华、曾宇。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
