中华人民共和国国家标准
无色光学玻璃测试方法
条纹度检测方法
Colourless optical glass test methodsExaminationmethodforextentof stria本标准适用于无色光学玻璃条纹度的检测。原理
UDC666.22.01
GB7962.7-87bZxz.net
当光线通过玻璃，若玻璃内部有条纹，光束将发生偏折，在光束截面上呈现条纹影像。2仪器

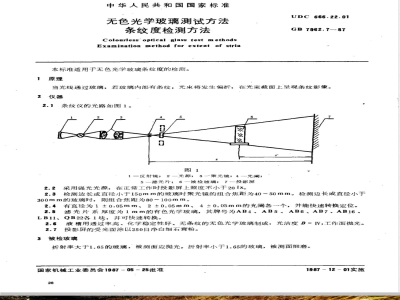

条纹仪的光路如图1。
1—反射镜；2—光源，3—聚光镜；4—光澜；5－滤光片；6一被检玻璃；7一投影屏2.2采用强光光源，在正常工作时投影屏上照度不小于201x。2.3检测边长或直径小于150mm的玻璃时聚光镜的组合焦距为40~50mm。检测边长或直径小于300mm的玻璃时，则组合焦距为80～100mm。2.4有直径为1±0.05mm、2±0.05mm、4±0.05mm的光阑各-个，并能快速转换定位。2.5滤光片系厚度为1mm的有色光学玻璃，其牌号为AB4、AB5、AB6、AB7、AB16、LB11、QB22各1块，并可快速转换。2.6液槽用透过率高、化学稳定性好、无条纹的无色光学玻璃制成，光洁度B=IV，工作面抛光。2.7投影屏的受光面涂以250目净白细石膏粉。3被检玻璃
折射率大于1.65的玻璃，被测面应抛光。折射率小于1.65的玻璃，被测面细磨。国家机械工业委员会1987－05－25批准28
198712-01实施
4检测方法
4.1条件
GB7962.7—87
4.1.1检测应在通风良好的暗室内进行，但允许有不影响人眼观察和投影屏亮度的局部照明。4.1.2折射液与被检玻璃的折射率之差不大于0.001，并保持清洁。4.1.3检测时，液槽沿通光方向的液层厚度不大于40mm。4.2步骤

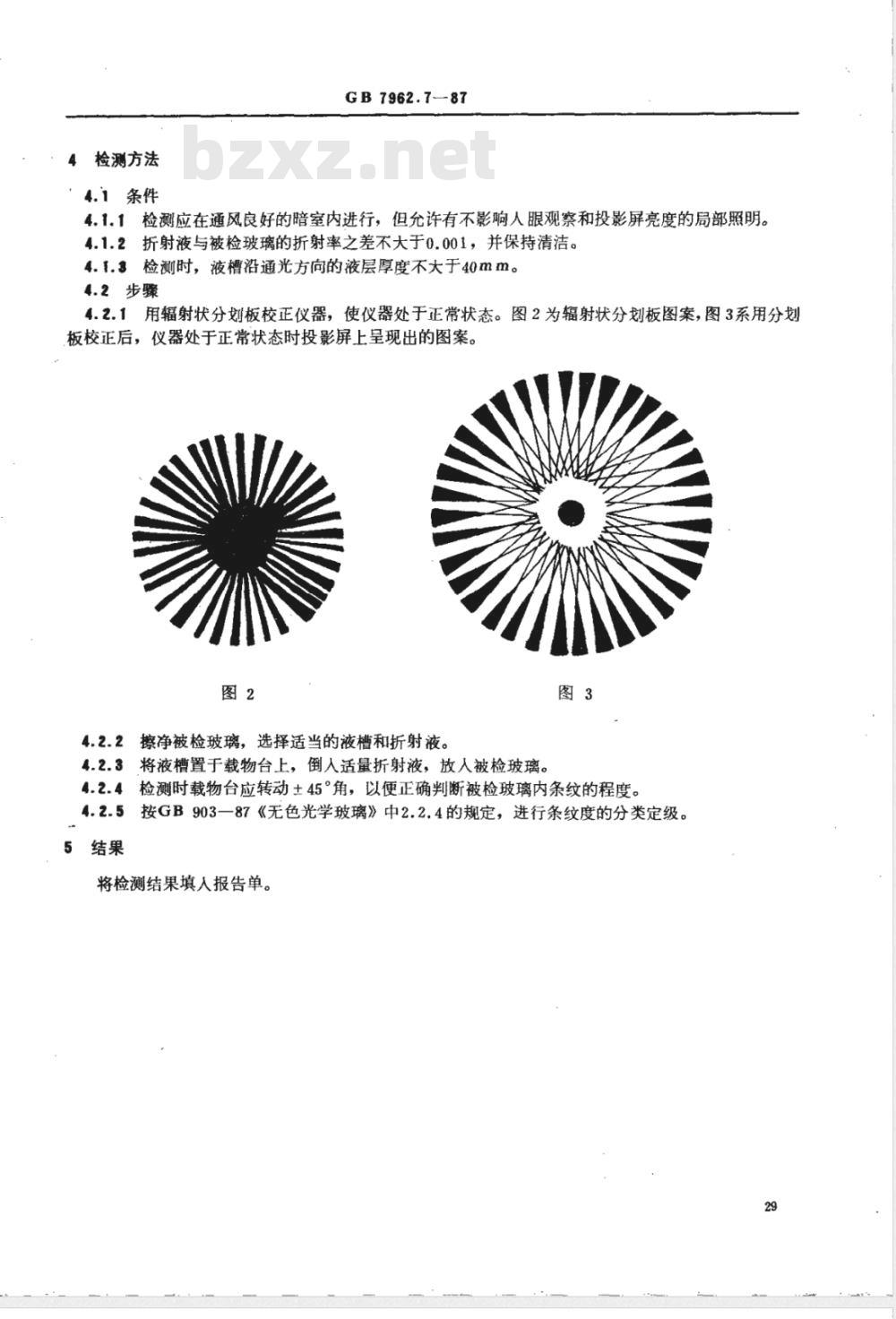

4.2.1用辐射状分划板校正仪器，使仪器处于正常状态。图2为辐射状分划板图案，图3系用分划板校正后，仪器处于正常状态时投影屏上呈现出的图案。图2
4.2.2擦净被检玻璃，选择适当的液槽和折射液。4.2.3将液槽置于载物台上，倒人适量折射液，放人被检玻璃。图3
4.2.4检测时载物台应转动±45°角，以便正确判断被检玻璃内条纹的程度。4.2.5按GB903一87《无色光学玻璃》中2.2.4的规定，进行条纹度的分类定级。5结果
将检测结果填入报告单。
熔炼号：
送检者：
测量者：
附加说明：
GB 7962.7-—87

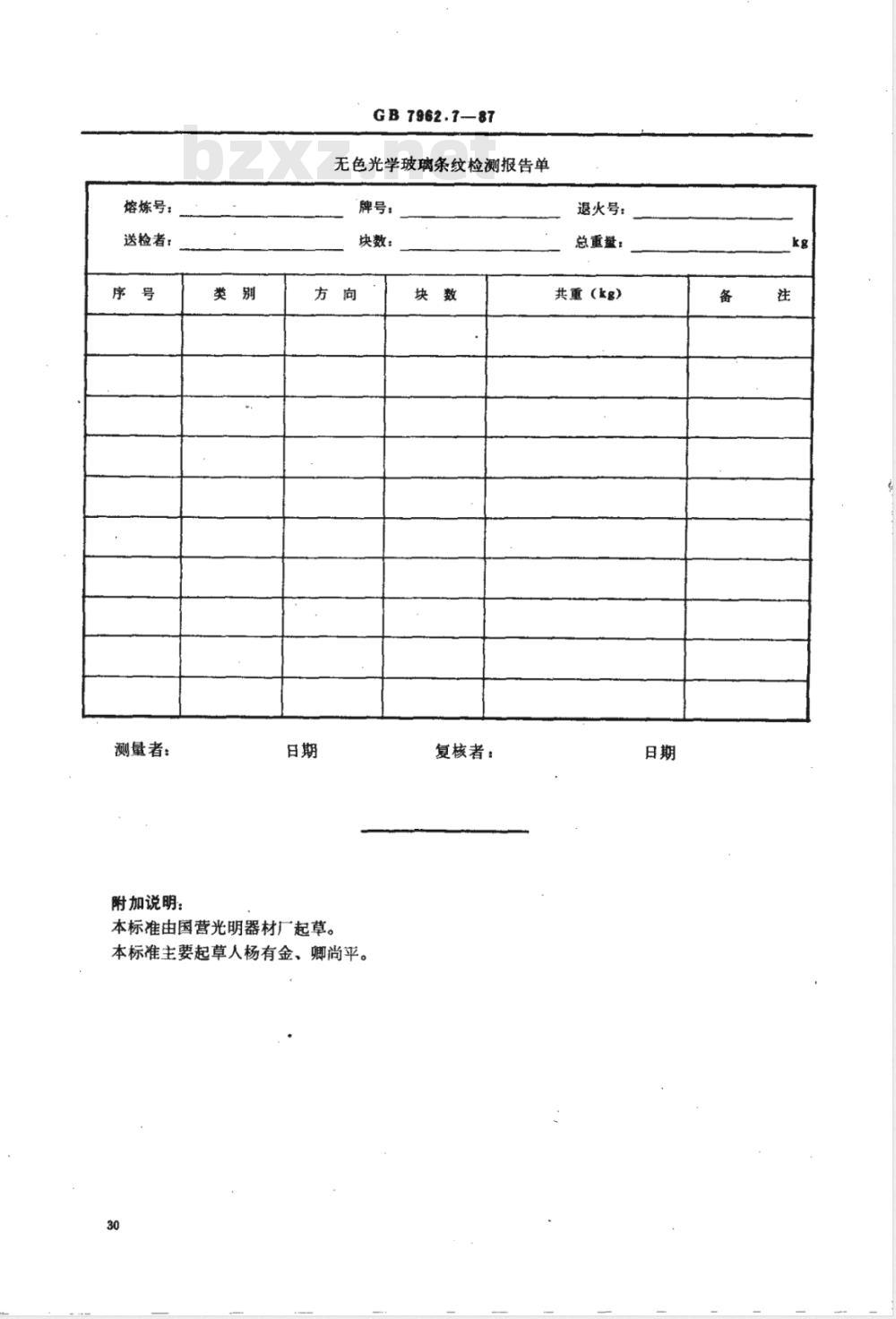

无色光学玻璃条纹检测报告单
牌号：
块数：
本标准由国营光明器材厂起草。本标准主要起草人杨有金、卿尚平。块数
复核者：
退火号：
总重盘：
共重(kg)
