GB/T 6037-1985硫化橡胶高温拉伸强度和扯断伸长率的测定

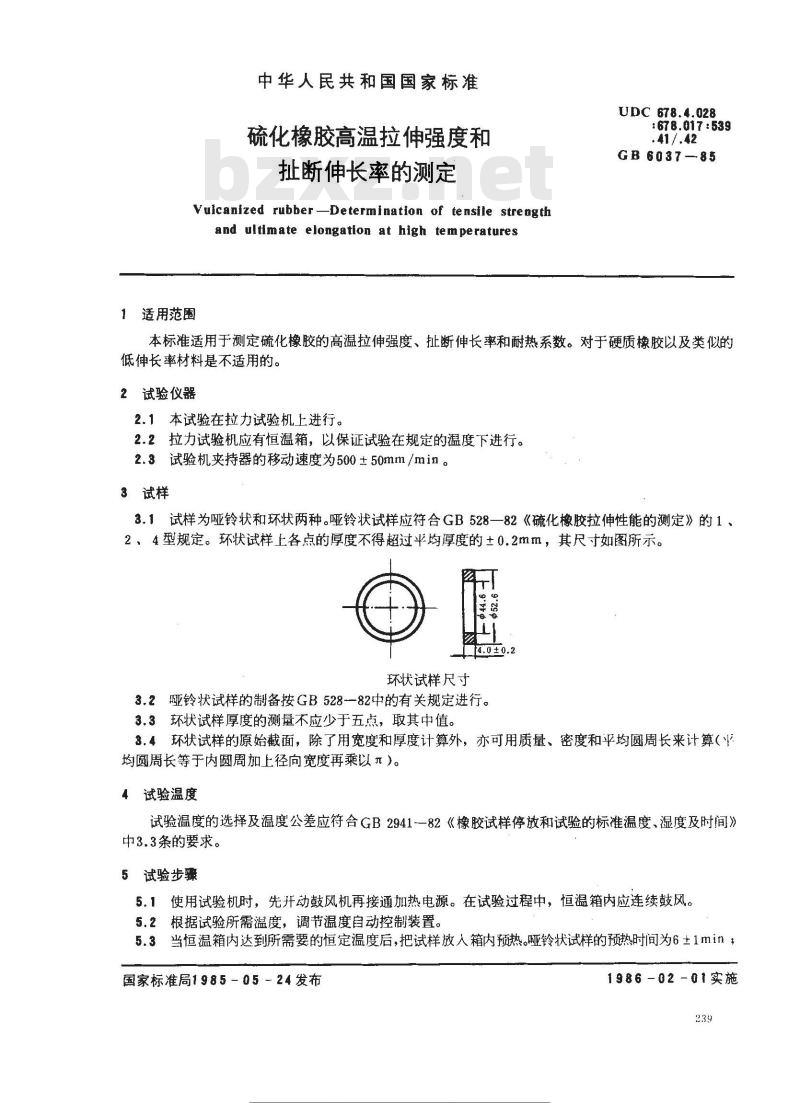

中华人民共和国国家标准
硫化橡胶高温拉伸强度和
扯断伸长率的测定
Vuicanized rubber -Determination of tensile strengthand ultimate elongation at high temperatures1适用范围
UDC 678.4.028
: 678.017 :539
.41/.42
GB 6037—85
本标准适用于测定硫化橡胶的高温拉伸强度、扯断伸长率和耐热系数。对于硬质橡胶以及类似的低伸长率材料是不适用的。
2试验仪器
2.1本试验在拉力试验机上进行。2.2拉力试验机应有恒温箱，以保证试验在规定的温度下进行。2.3试验机夹持器的移动速度为500±50mm/min。3试样
3.1试样为哑铃状和环状两种。哑铃状试样应符合GB528一82《硫化橡胶拉伸性能的测定》的1、2、4型规定。环状试样上各点的厚度不得超过平均厚度的±0.2mm，其尺寸如图所示。4.0±0.2
环状试样尺寸
3.2哑铃状试样的制备按GB528一82中的有关规定进行。3.3环状试样厚度的测量不应少于五点，取其中值。3.4环状试样的原始截面，除了用宽度和厚度计算外，亦可用质量、密度和平均圆周长来计算（均圆周长等于内圆周加上径向宽度再乘以π）。试验温度
试验温度的选择及温度公差应符合GB2941一82《橡胶试样停放和试验的标准温度、湿度及时间》中3.3条的要求。
5试验步骤
5.1使用试验机时，先开动鼓风机再接通加热电源。在试验过程中，恒温箱内应连续鼓风。5.2根据试验所需温度，调节温度自动控制装置。5.3当恒温箱内达到所需要的恒定温度后，把试样放人箱内预热。哑铃状试样的预热时间为6±1min；国家标准局1985-05-24发布
标注行业米免带堂
1986-02-01实施
GB6037--85

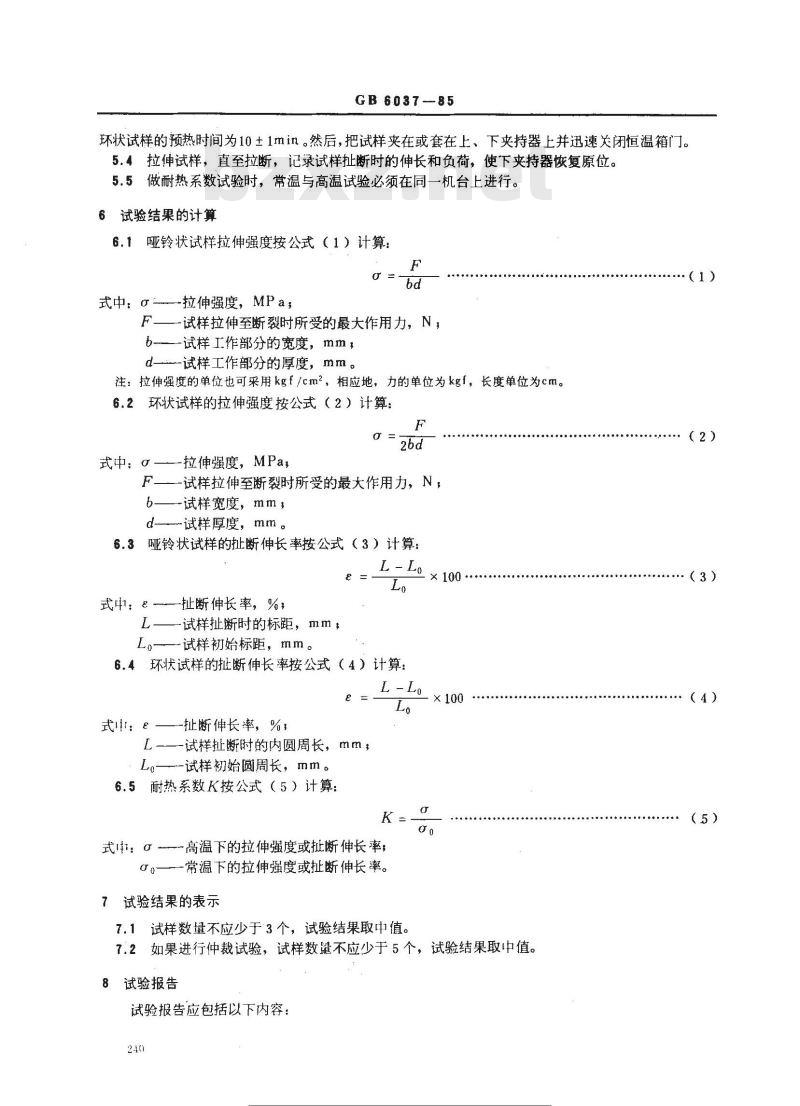

环状试样的预热时间为10±1min。然后，把试样夹在或套在上、下夹持器上并迅速关闭恒温箱门。5.4拉伸试样，直至拉断，记录试样扯断时的伸长和负荷，使下夹持器恢复原位。5.5做耐热系数试验时，常温与高温试验必须在同一机台上进行。6试验结果的计算
6.1哑铃状试样拉伸强度按公式（1）计算：厂
一拉伸强度，MPa
式中o
F—试样拉伸至断裂时所受的最大作用力，N，6试样工作部分的宽度，mm，
d—-试样工作部分的厚度，mm。注：拉伸强度的单位也可采用kgf/cm2，相应地，力的单位为kgf，长度单位为cm。6.2环状试样的拉伸强度按公式（2）计算：a
式中α—
拉伸强度，MPa,
F——试样拉伸至断裂时所受的最大作用力，N；b—试样宽度，mm，
d-试样厚度，mm。
6.3哑铃状试样的扯断伸长率按公式（3）计算：L-Lo
一扯断伸长率，%，
式中：8
L—一试样扯断时的标距，mm，
L。试样初始标距，mm。
6.4环状试样的扯断伸长率按公式（4）计算：L-Lo
扯断伸长率，%；
式t: e -
L——试样扯断时的内圆周长，mm；Lo—-试样初始圆周长，mm。
6.5耐热系数K按公式（5）计算：K
式中：α—高温下的拉伸强度或批断伸长率，αo——常温下的拉伸强度或扯断伸长率。7试验结果的表示
7.1试样数量不应少于3个，试验结果取中值。q
7.2如果进行仲裁试验，试样数量不应少于5个，试验结果取中值。8试验报告
试验报告应包括以下内容：
（1）
（3）
（4）
试验胶料名称或代号，
试验依据的标准名称或标准号，试样型号，
试样数量；
试验室温度：
试验温度，
试验结果，
试验者，
试验日期。
附加说明：
GB6037—85
本标准由中华人民共和国化学工业部提出，由化学工业部北京橡胶工业研究设计院归口。本标准由化学工业部沈阳橡胶工业制品研究所起草。本标准主要起草人刘鹏起。
本标准委托化学工业部北京橡胶工业研究设计院负责解释。标准授搜网
子炎标准行业资料党费
