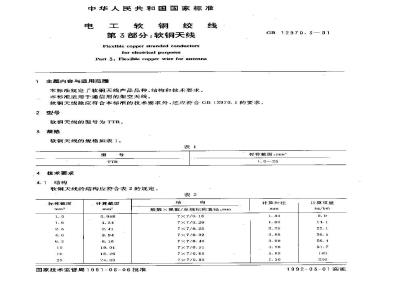

GB 12970.3-1991电工软铜绞线 第3部分:软铜天线

中华人民共和国国家标准
铜绞线
电工软车
第3部分：软铜天线
Flexible copper stranded conductorsfor electrtcal purp-oses
Part 3: Flexible copper wire for antenna主无内容与适用范屈
本标准规定了软铜天线产品品种、结构和技术要求，本标准适用于通信用的架空天线。软铜天线除应符合本标准的技术要求外，还应符合GB12970.1的要求。2型号
软铜天线的型号为TTR。
3规格
软铜天线的规格如表1。
4按术要求
4.1结构
软铜天线的结构应符合表2的规定。标称截面
计算截面
国家技术监督局1991-06-06批准表
GB 12970. 3—91
标称截面，min
股数×根数/单线标称直径，mm
7X7/0. 16
7×7/0.20
7×7/0.25
7×7/0.32
7×7/0.40
7×7/0. 65
7×7/0. 80
计算外径
诈算重量
1992-03-01实施

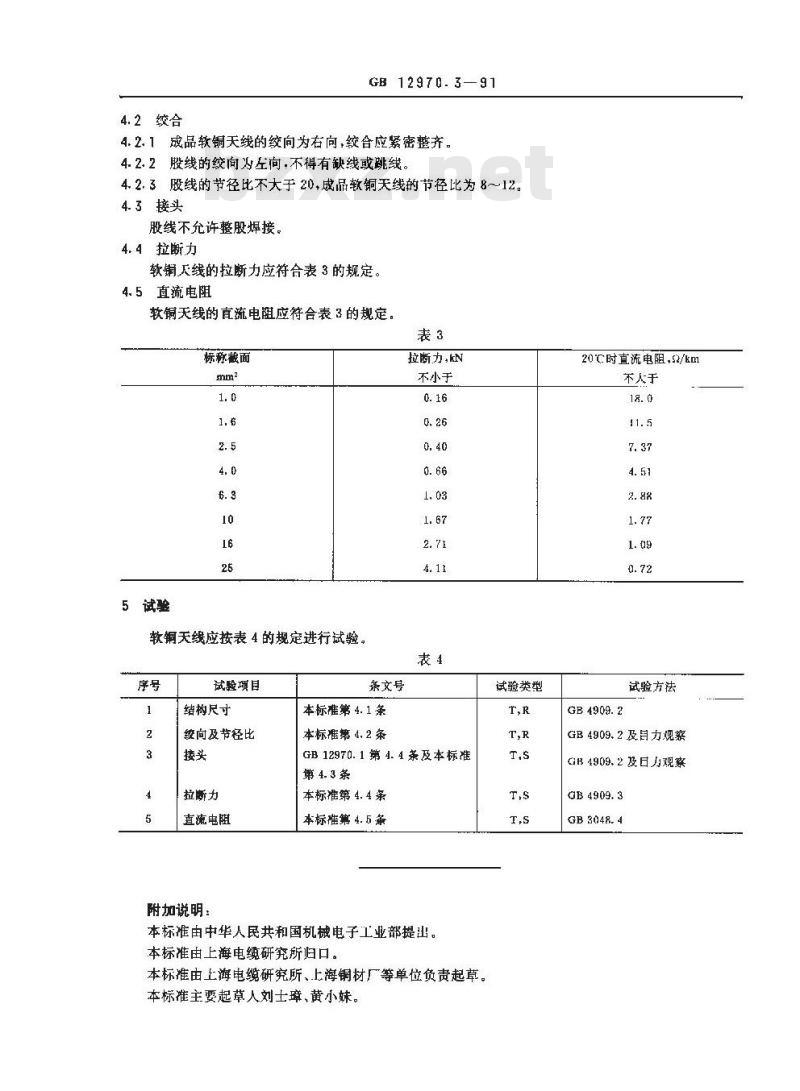

4.2绞合
GB12970. 3—91
4.2.1成品软铜天线的绞向为右向,绞合应紧密整齐，4.2.2股线的绞向为左向.不得有缺线或跳线。4.2.3股线的节径比不大于20，成品软铜天线的节径比为8~~12。4.3接头
股线不允许整股焊接。
4.4拉断力
软铜天线的拉断力应符合表3的规定。4.5直流电阻
软铜天线的直流电阻应符合表3的规定。表3
标称截面
5试验
软铜天线应按表4的规定进行试验。序号
试验项目
结构尺寸
绞向及节径比
拉断力
直流电阻
附加说明：
拉断力，kN
不小于
条文号
本标准第 4. 1 条
本标准第 4. 2 条
GB 1297O. 1 第 4. 4 条及本标准第4. 3条
本标准第 4.4条
本标准第 4. 5 条
本标准由中华人民共和国机械电子工业部提出。本标准由上海电缆研究所归口。本标准由上海电缆研究所、上海铜材厂等单位负责起草。本标准主要起草人刘士璋、黄小妹。试验类型
20℃时直流电阻，52/km
不人于
试验方法
GB4909.2及月力观察
CiB4909.2及日力观案
