GB/T 12973-1991
基本信息
标准号： GB/T 12973-1991
中文名称：换向器与集电环尺寸
标准类别：国家标准(GB)
标准状态：现行
发布日期：1991-06-06
实施日期：1992-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：46967
标准分类号
标准ICS号：电气工程>>旋转电机>>29.160.10旋转电机部件
中标分类号：电工>>旋转电机>>K20旋转电机综合
关联标准
出版信息
出版社：中国标准出版社
页数：平装16开， 页数：4， 字数：4000
标准价格：8.0 元
相关单位信息
首发日期：1991-06-06
复审日期：2004-10-14
起草单位：上海电器科研所
归口单位：全国旋转电机标准化技术委员会
发布部门：国家技术监督局
主管部门：中国电器工业协会
标准简介
本标准规定了换向器的外径尺寸、梯形换向片原材料高度尺寸以及集电环的外径尺寸。本标准适用于旋转电机用的换向器及集电环。 GB/T 12973-1991 换向器与集电环尺寸 GB/T12973-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

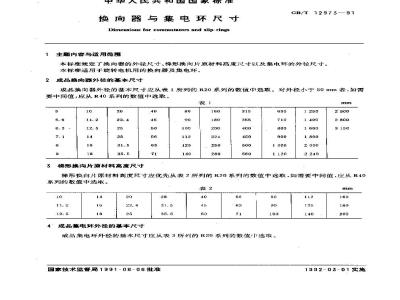

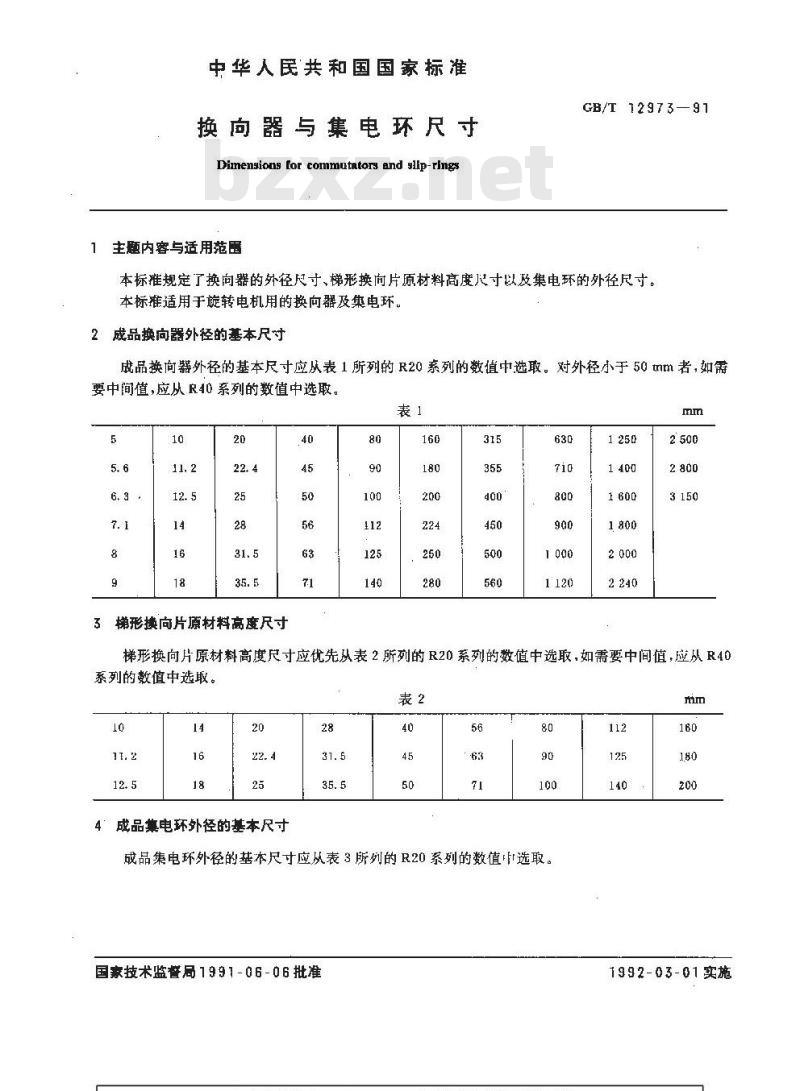

中华人民共和国国家标准
换向器与集电环尺寸Www.bzxZ.net
Dimensions for commutators and sip-rings主题内容与适用范围
GB/T 12973—91
本标准规定了换向器的外径尺寸、梯形换向片原材料高度尺寸以及集电环的外径尺寸。本标雄适用于旋转电机用的换向器及集电环。2成品换向器外径的基本尺寸
成品换向器外径的基本尺寸应从表1所列的R20系列的数值中选取。对外径小于50mm者，如需要中间值，应从R40系列的数值中选取。表1
梯形换向片原材料高度尺寸
梯形换向片原材料高度尺寸应优先从表2所列的R20系列的数值中选取，如需要中间值，应从R40系列的数值中选取。
成品集电环外径的基本尺寸

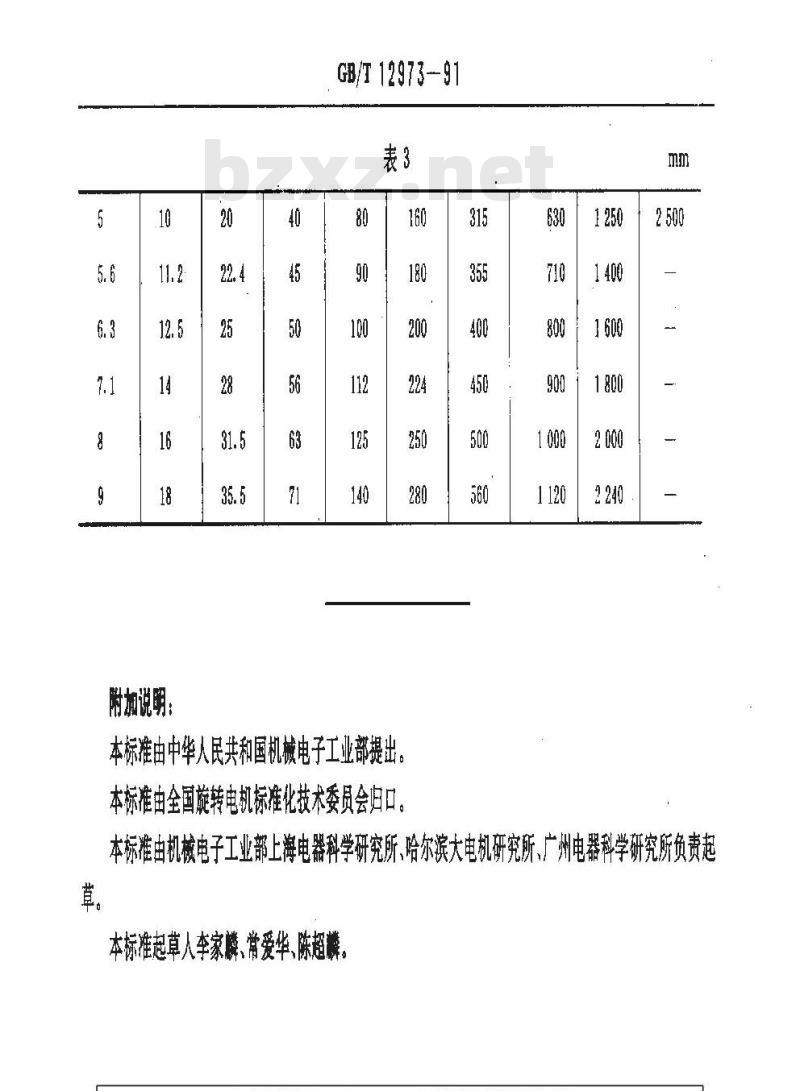

成品集电环外径的基本尺寸应从表3所列的R20系列的数值选取。国家技术监督局1991-06-06批准112
1992-03-01实施
附加说明：
GB/T 12973-91
本标准由中华人民共和国机械电子工业部提出本标准由全国旋转电机标准化技术委员会归口160
本标准由机械电子工业部上海电器科学研究所、哈尔滨大电机研究所、广州电器科学研究所负责起.
本标准起草人李家麟、常爱华、陈超麟
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
