本标准规定了汽车(微型汽车除外)的机械式变速器动力输出孔的型式与连接尺寸。本标准适用于汽车机械式变速器的侧置式和后置式动力输出孔；也适用于汽车分动器动力输出孔；变速器及分动器的检视孔亦可参照使用。 GB/T 13051-1991 汽车机械式变速器动力输出孔连接尺寸 GB/T13051-1991 标准下载解压密码：www.bzxz.net

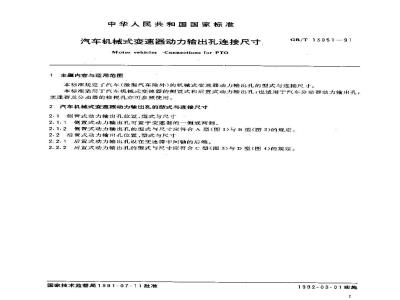

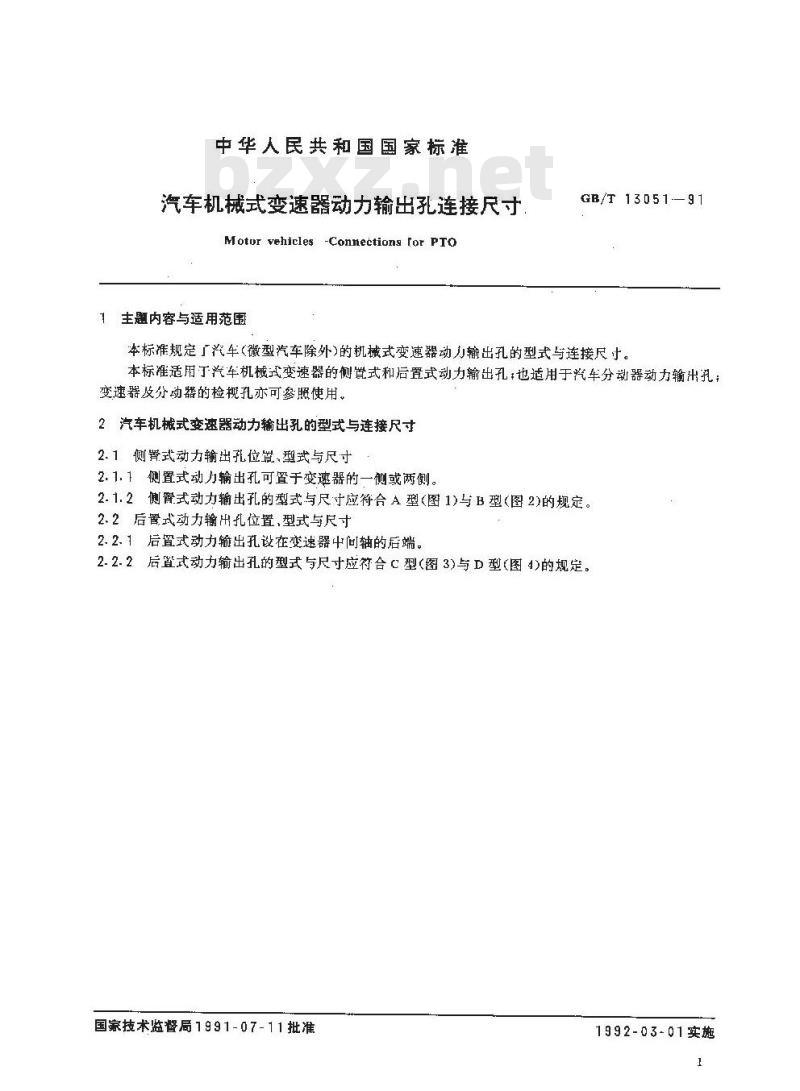

中华人民共和国国家标准
汽车机械式变速器动力输出孔连接尺寸Motor vehicles -Connections Tor PTo主题内容与适用范围
GB/T 13051 —91
本标准规定「汽车(微型汽车除外)的机械式变速器动力输出孔的型式与连接尺寸。本标准适用丁汽车机械式变速器的侧置式和后置式动力输出孔，也适用于汽车分动器动力输出孔；变速器及分动器的检视孔亦可参照使用。2汽车机械式变速器动力输出孔的型式与连接尺寸2.1侧肾式动力输出孔位罩、型式与尺寸2.1.1侧置式动力输出孔可置于变速器的一侧或两侧。2.1.2侧臀式动力输出孔的型式与尺寸应符合A型(图1)与B型(图2)的规定。2.2后置式动力输出孔位置、型式与尺寸2.2.1后置式动力输出孔设在变速器中间轴的后端。2.2.2后置式动力输出孔的型式与尺寸应符合C型(图3)与D型(图4)的规定。国家技术监督局1991-07-11批准1992-03-01实施
变速器动力输旧山轮轴线
动力输出孔平面
GB/T 13051—91
￥107孔10
-M10-AH

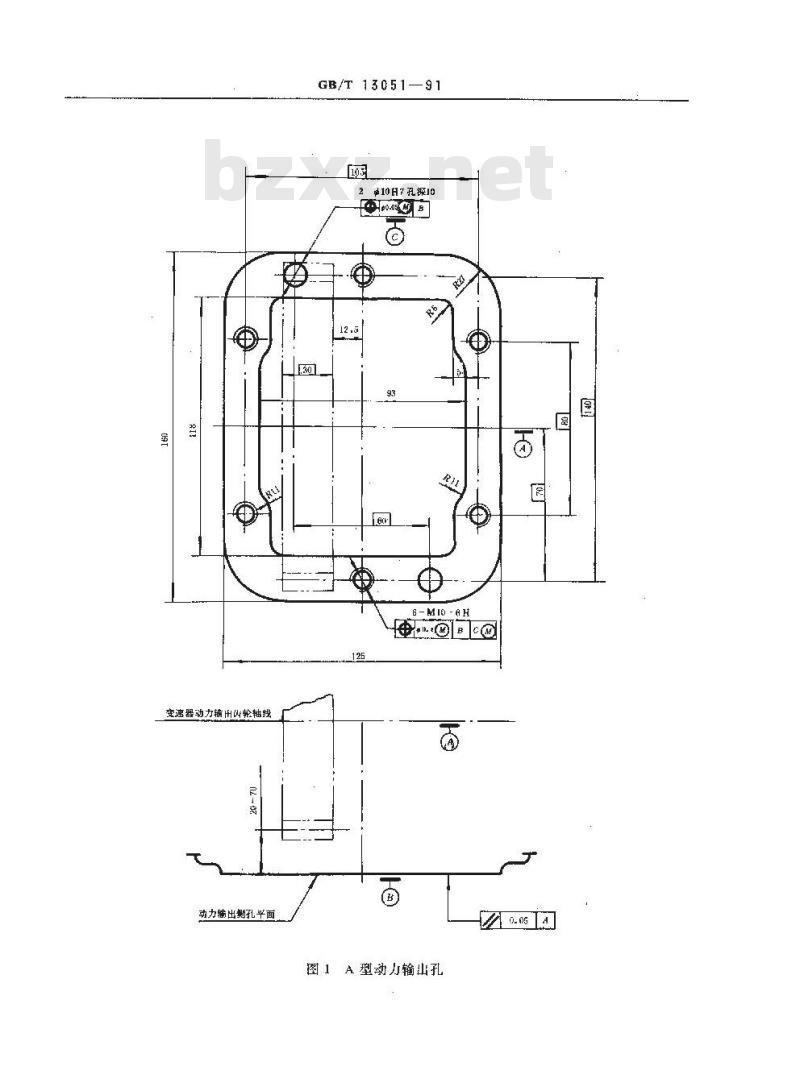

图1A型动力输山孔
GB/T 13051—91
B-M126H
变速器动力输出齿轮轴线
动力输出谢孔平面bzxZ.net

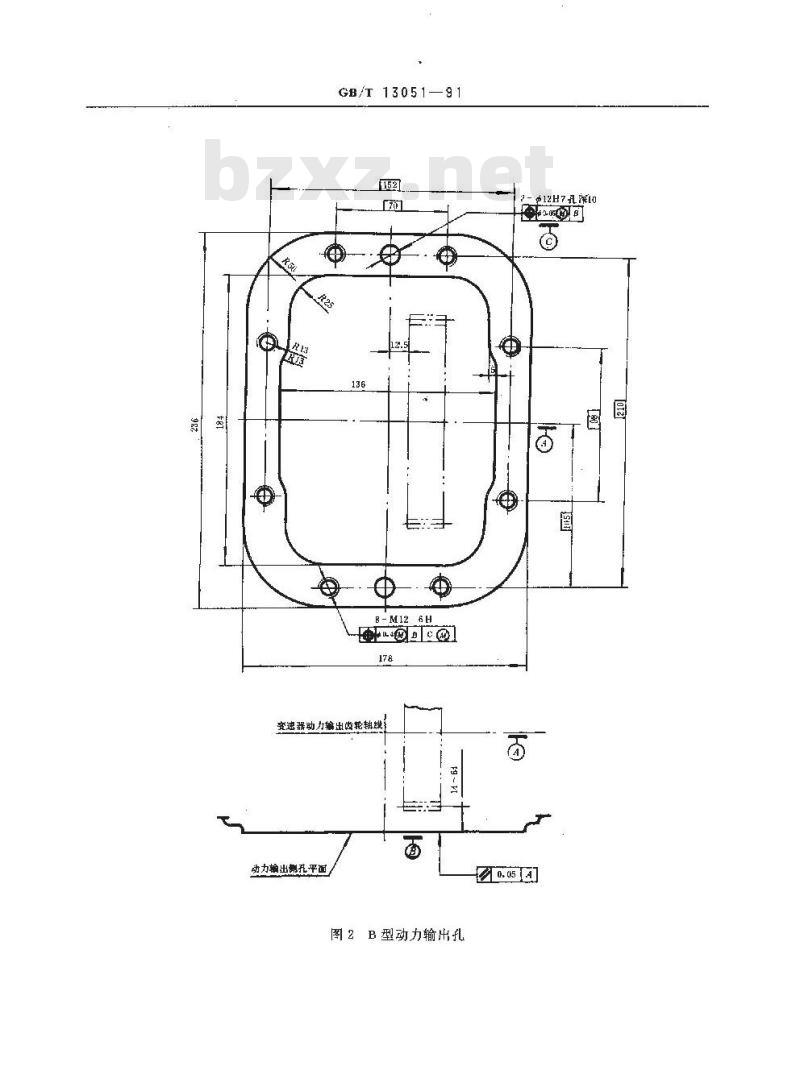

图2B型动力输出孔
免12H7丑添10
GB/T 13051
n(M) A

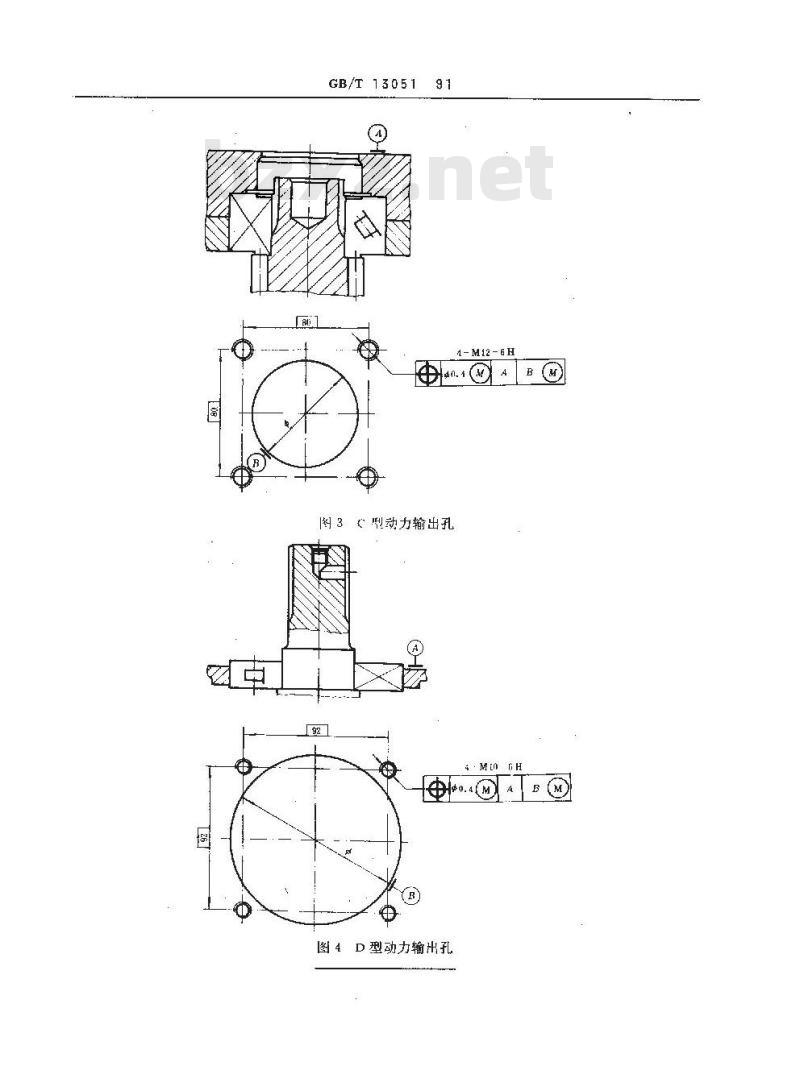

图3（型动力输出孔
D.aMAIB(M
图4D型动力输出孔

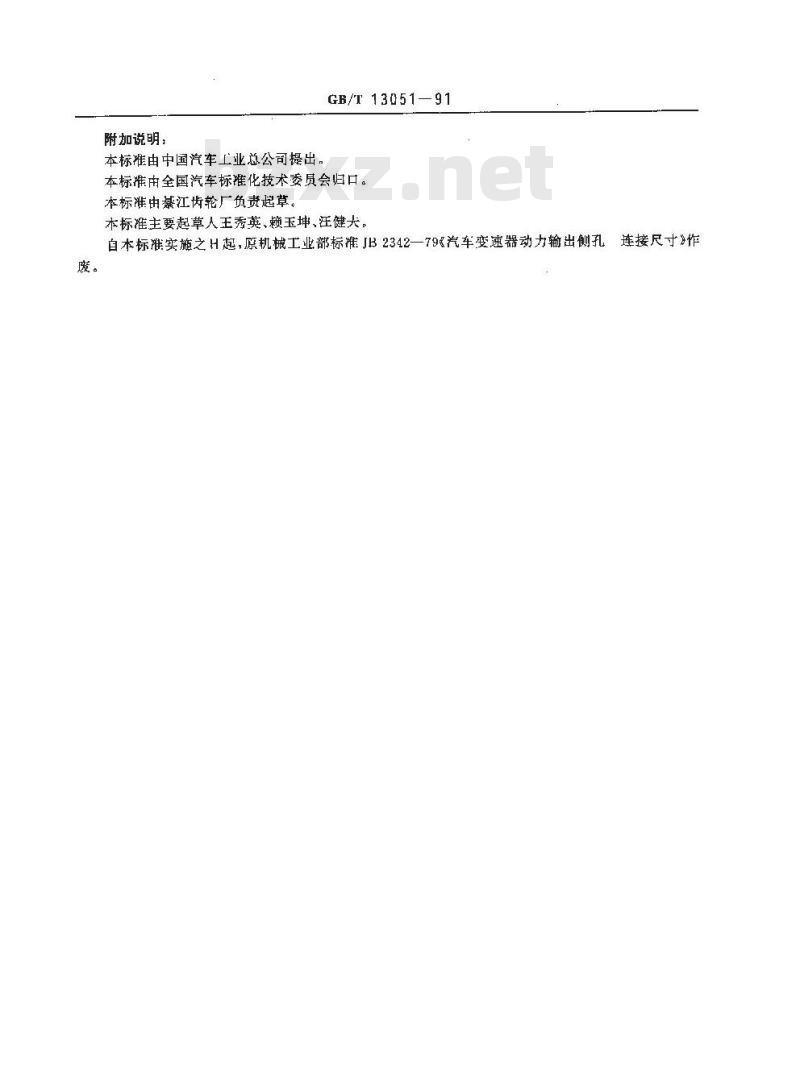

附加说明：
本标准由中国汽车工业总公司提出。GB/T13051—91
本标准由全国汽车标准化技术委员会归口。本标准由基江齿轮厂负责起草。木标准主要起草人王秀英、赖玉坤、汪健大。自本标准实施之H起，原机械工业部标准JB2342—79≤汽车变速器动力输出侧孔连接尺寸》作
