本标准规定了反射式电视重合测试图(A型)的适用范围、规格、尺寸和光反射系数。本标准测试图主要供黑白及彩色摄像系统调整多路重合、配准用。 GB/T 13170.9-1991 反射式电视测试图 重合测试图A型 GB/T13170.9-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国国家标准
反射式电视测试图
重合测试图A
Test cbarts of reflerction for televisionRegisiratlon test charl A
1主题内容与适用范围
GB/T 13170. 9—91
本标准规定了反射式电视重合测试图(A型)的适用范围，规格、尺寸和光反射系数。本标准测试图主要供电视摄像系统调整多路重合、配催用。2引用标准
GB3102.6光和有关电磁辐射的量和单位GB4597.电了管名词术语
GB6996.8透射式电视重测试图A型GB7400.1~7400.12广播电视名词术语3术语、符号
本标准中采用的术语、符号应从第2章所列的引用标准中选取。4图案规格和用途
4.1标摊图样
测试图标准图样如图1所示。
国家技术监督局 1991-09-04 批准1992-05-01实施
GB/T 13170.9—91
4.2黑白矩形边框和定位三角
4.2.1规格
GB/T 13170. 9-91Www.bzxZ.net
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框向块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。4.2.2用途
检查标准4：3 宽高尺寸比,确定扫描中心和幅度。4.3背景
背景呈均每白色。
4.4.1规格
在白背景上对称排列著四角小圆，中间大圆和中心阅。4.4.2用途
调整扫描线性，协助配准。
4.5中心十字线和倾斜线
调整对中,电子束校正和检查隔行扫描状态。4.6清晰度线
4.6.1规格
出水平和垂直排列的楔形清晰线组分布在靠近图案中央部分，它们代表着200～600电视行。4.6.2用途
调整聚焦、观察水平和垂直分辨率。4.7网格
4.7.1规格
由水平和垂直的黑线构成等间距网格，把图像在水平和垂直方向上分成16×12个方格，为了有勘于测量，靠近图案边缘的格子尺寸减少一半。4.7.2用途
检查重合、儿何失真。
5尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（h）的百分数给出，在制成品中则不标有尺于，尺寸线和中心线，
5.1 辐尺寸

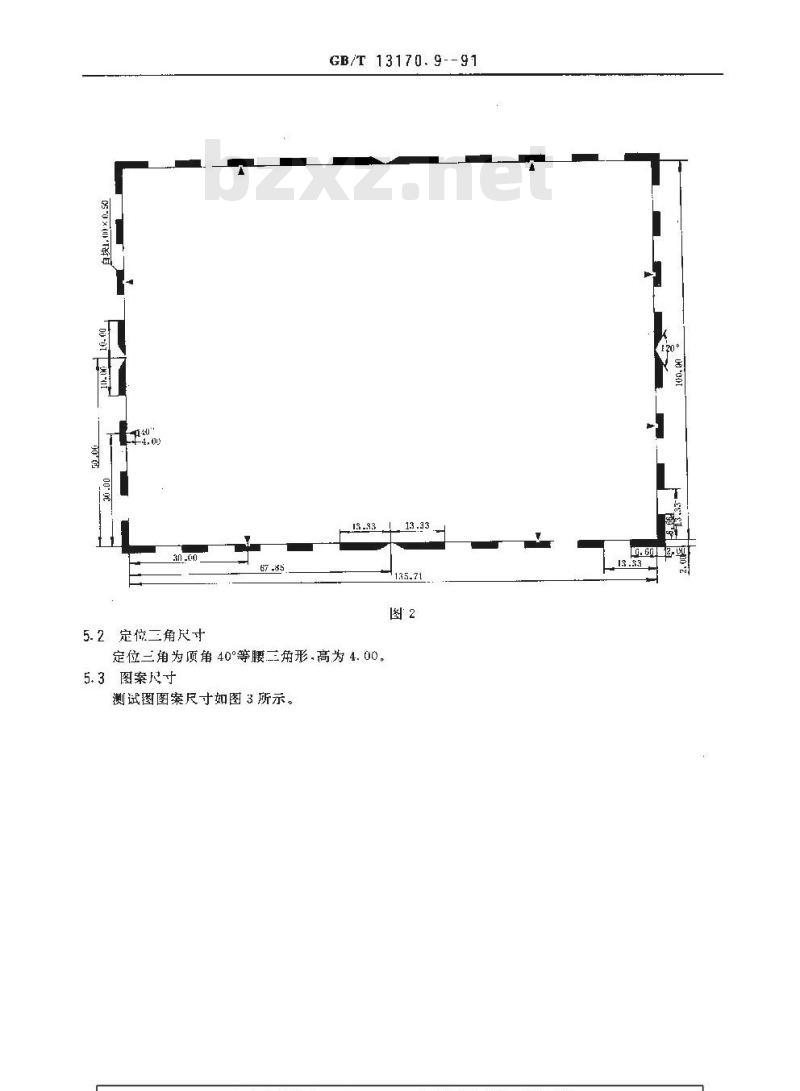

测试图边框尺小如图2所示。
5.2、定位三角尺寸
GB/T 13170.9--91
定位三角为顶角 40°等腰三角形,高为 4. 00。5.3图案尺寸
测试图图案尺寸如图3所示。
5.4图案细节尺寸
5.4.1网格、圆的线宽为0.20士0.02GB/T13170.9—91
5.4.2中心十字线及倾斜线线宽为0.25±0.02；中心十字线线长为5.05. 4+3
清晰度线尺寸在图4中详细给出，其标称尺寸偏差为土7%，楔形线黑白间隔均匀分布。moc
5.5制成品尺寸
制成品黑、白边界内尺寸应为：大型520mm×390mm
b.中型400mm×300mm；
c.小型240 mmX180 mm。
6光反射系数
GB/T13170.9--91
黑色边框，三角、线条、圆、中心十学线和数字的反射系数应不大于0.03。白色边框、线条和背景反射系数应不小于 0. 85。白色背景在400700nm光谱范围内其反射系数变化应小于士7%。楔形清晰度线黑白对比度应不小于30：1。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由机械电子工业部电子标准化研究所口并负责解释。本标准由机械电子工业部南京第五十五研究所负责起草。本标准主要起草人郝元福、朱生良、胡振清、夏爱莉，自本标准实施之日起原SJ2243.8—82《反射式电视摄像重合测试图A型》作废
