本标准规定了检验管形荧光灯座和启动器互换性尺寸和安全性的检验量规的型式尺寸和使用方法。本标准适用于管形荧光灯座和启动器检验量规的设计和制造。亦适用于各灯座生产单位的检验工作。 GB/T 13261-1991 管形荧光灯座和启动器座 检验量规 GB/T13261-1991 标准下载解压密码：www.bzxz.net

中华人民共和国国家标准

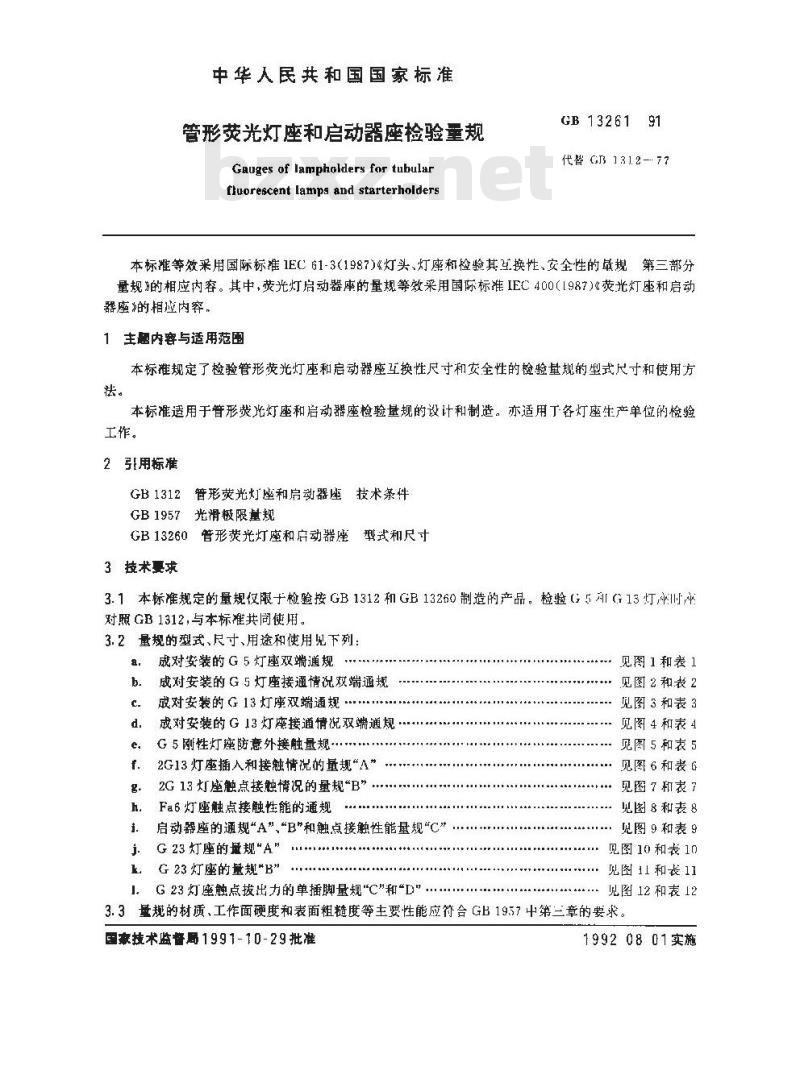

管形荧光灯座和启动器座检验量规Gauges of lampholders for tubularfluorescent lamps and starterholdersGB 13261 91
代替 GB 1312- 77
本标罹等效采用国际标准1EC61-3(1987)灯头、灯座和检验其互换性、安全性的最规第三部分量规的相应内容。其中，荧光灯启动器座的量规等效采用国际标准IEC400(1987)&荧光灯座和启动器座\的相应内穿，
1主留内容与适用范围
本标准规定了检验管形荧光灯座和启动器座互换性尺寸和安全性的检验量规的型式尺寸和使用方法。
本标准适用于普形费光灯座和启动器座检验量规的设计和制造。亦适用丁各灯座生产单位的检验工作。
2引用标准
GB1312管形荧光灯座和启动器座技术条件GB1957光滑极限量规
GB13260管形荧光灯座和启动器座型式和尺寸3技术要求
3. 1 本标准规定的量规仅限于检验按 GB 1312 和 GB 13260 制造的产品。检验G 5 和G 13 灯,川,内对照 GB 1312,与本标准共间使用。3.2量规的型式、尺寸、用途和使用见下列：8.
戚对安装的G 5灯座双端通规
成对安装的G5灯座接通情况双端通规成对安装的G 13灯座双端通规
成对安装的G13灯座接通情记双端通规.·G5刚性灯座防意外接触量规..
2G13灯座插人和接触情况的量规\A”2G13灯座触点接触情况的量规“B”Fa6 灯座触点接触性能的通规
启动器座的通规“A”“B\和触点接触性能量规“C”…G 23 灯座的量规\A\
G23灯座的量规\B”
I，G 23灯座触点拔出力的单插脚量规“C\和“D\.见图1和表1
见图2和表2
见图3和表3
见图 4 和表 4
见图5和表5
见图6和表6
见图7和表了
见图8和表8
见阁9和表9
见图10 和表 10
”见图i1和丧11
见图12和表12
3.3量规的材质、工作面硬度和表面粗糙度等主要性能应符合GB1957中第三章的要求。国豪技术监督1991-10-29批准
19920801实施
GB 1326191

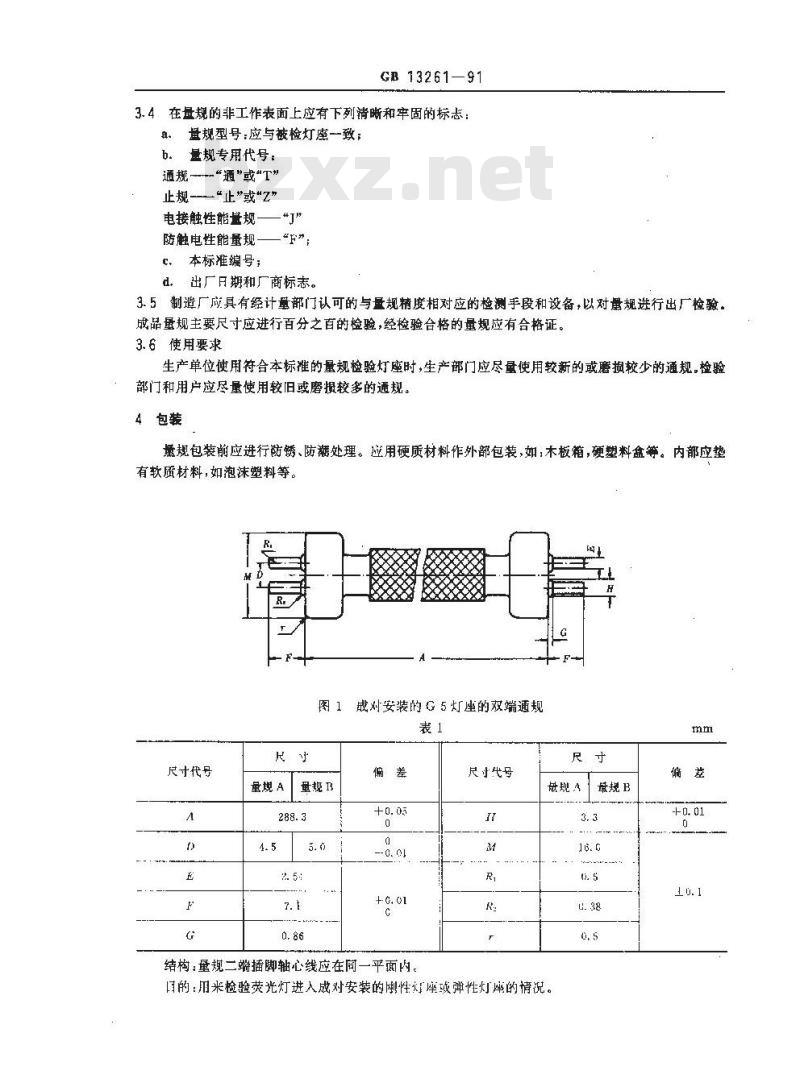

3.4在量规的非工作表面上应有下列清晰和牢固的标志：。量规型号：应与被检灯座一致；b．量规专用代号：
通规“通”或“T”
止规———“止\或\Z”
电接触性能量规——“J\
防触电性能量规-
c、 本标准编号；
d。出厂日期和厂商标志。
3.5制造厂应具有经计量部门认可的与量规精度相对应的检测手段和设备，以对册规进行出厂检验。成品量规主要尺寸应进行百分之百的检验，经检验合格的量规应有合格证。3.6使用要求
生产单位使用符合本标准的量规检验灯座时，生产部门应尽量使用较新的或磨损较少的通规。检验部门和用户应尽量使用较旧或磨损较多的通规。4包装
规包装前应进行防锈、防潮处理。应用硬质材料作外部包装，如，木板箱，硬塑料盆等。内部应垫有软质材料，如泡沫塑料等。
图1对安装的G5灯座的双端通规
尺寸代号
量规A
量规3
结构：量规二端播脚轴心线应在同一平面内。尺寸代号
最规A
最规B
日的：用来检验荧光灯进入成对安装的喇性灯座或弹性灯座的情况。mm
GB13261—91

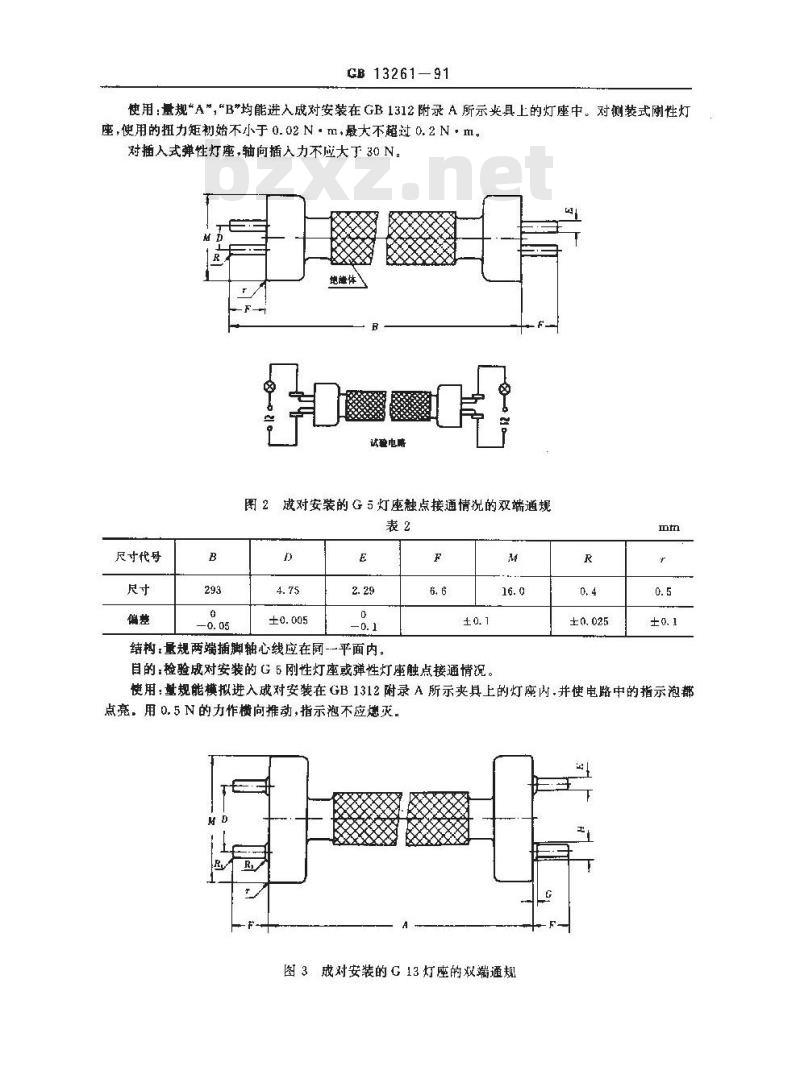

使用：量规*A\，“B\均能进入成对安装在GB1312附录A所示央具上的灯座中。对侧装式刚性灯座，使用的扭力矩初始不小于0.02N·m，最大不超过0.2N·m。对插入式弹性灯座，轴向插入力不应大丁30N。MD
绝缝体
试验电略
图2戒对安装的G5灯座触点接通情况的双端通规表2
尺寸代号
结构：量规两端插脚轴心线应在同-一平面内。F
自的：检验成对安装的G5刚性灯座或弹性灯座触点接通情况。M
快用：量规能模拟进入戒对安装在GB1312附录A所示夹具上的灯座内-并使电路中的指示泡点亮，用0.5N的力作横向推动，指示泡不应熄灭。MD
图3戒对安装的G13灯座的双端通规尺计代号
量规A
GB13261—91
尽寸代号
量规 A
透规B
注： 1）这个值是对应管径为 40 mm 的灯座,若对应管径为 25 mm 的灯座,该值为 25. 8士0, 1 mm。结构，量规两端的插脚轴线应在同平面内。目的：检验荧光灯进入成对安装的刚性或弹性灯座的情况。mm
使用：量规A、B均应能进入成对安装在GB1312附录A所示夹具上的灯座中。对侧装式的刚性灯座，其扭力矩初始不小于0.1N·m，最大不超过0.2V·m。对插入式弹性灯座，轴问插入力不大于40N.
地馨体
试验电路wwW.bzxz.Net
尺寸代号
成对安装的G13灯座触点接通情况的效端通规表4
— 0. 05
注：1）此值对应管径为40mm的灯座。若对应管径为25mtm的灯座，该值为25.8二0.1。mm
GB13261-91

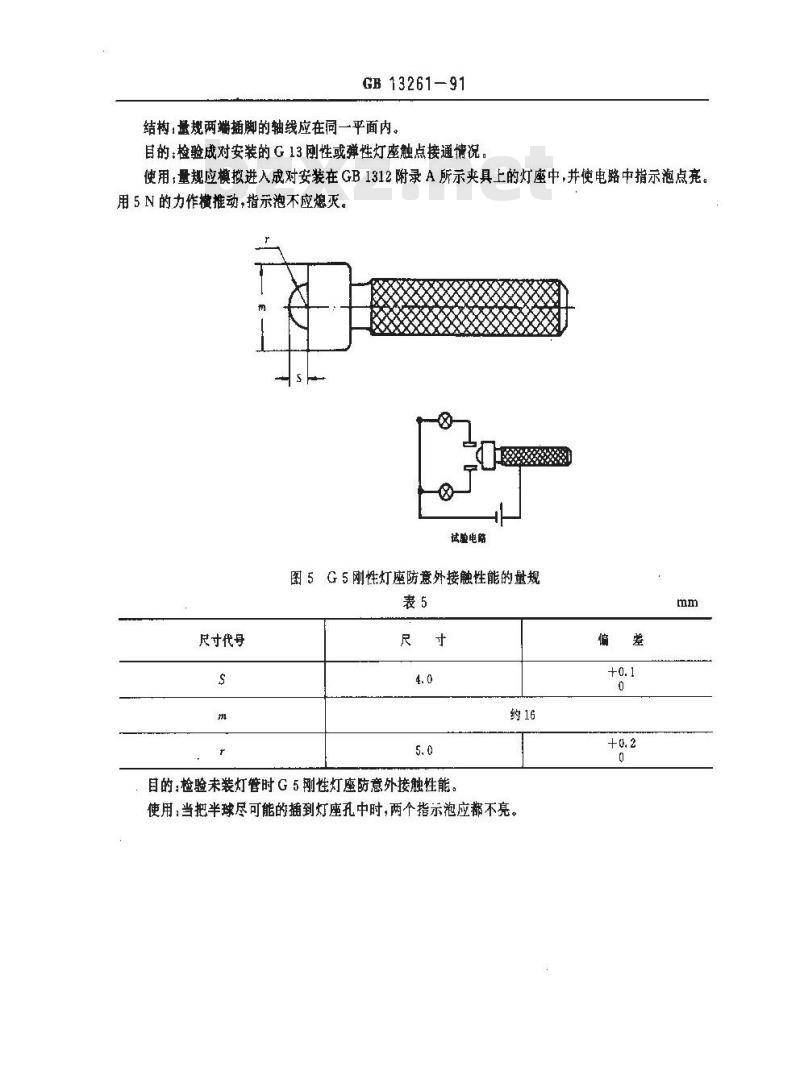

结构：量规两端插脚的轴线应在同一平面内。目的：检验成对安装的G13刚性或弹性灯座触点接通情况使用,量规应模拟进入成对安装在GB1312附录A所示夹具上的灯座中,并使电路中指示泡点亮用5 N的力作横推动，指示泡不应熄灭。试验电路
图5G5刚性灯座防意外接触性能的量规表5
尺寸代号
目的；检验未装灯管时G5刚性灯座防意外接触性能约16
使用，当把半球尽可能的捕到灯座孔中时，两个指示泡应都不亮。偏
GB1326191
电联接
电联控
a藍大
机敢大
图 62G13灯座插入和接触的量规\AH
尺寸代号
2G13-56
约100
2G13-92
约150
GB13261—91
尺寸代号
2G13-56
2G13-29
结构：量规的接触插脚和主体应采用钢材料并率硬，银嵌的材料应是绝缘材料。目的：2G13灯座中，灯头捕入和接触情况。注：此盘规不包括捡脸任何灯誉的保持装愈。mm
使用：不使用过分的外力，量规的每端都应进入灯座，直到X面与灯座表面接触。这种情况下，试验电路应导通。将盘规绕H-V轴线旋转180°后重做一次。此试验完成后，用图7所规定量规“B\进行检验。x国
电联接
图72G13灯座触点接触的量规“B\尺寸代母
GB 1326191
目的：检验2G13灯座中触点接触情况。使用：此试验前应进行量规“A\的检验。约 24
± 0. 005
此量规分别插入灯座的配合部位，直到X面与灯座表面接触。量规应能侧向移动，试验电路应表明量规插脚与灯座触点之间接触(指示泡点亮）。注，电路与最规“A同。
金调材料
绝续材料
优验电路
图8检验Fa6灯座触点接通的通规表8
尺寸代号
量规\A
量规“B\
最规\C\
GB13261—91
目的：量规“A*\B*\C\检验灯座中弹性触点在灯头桶入时的接触情况。量规“B”“C\是检验刚性触点的接触情况。使用：对带有弹性融点的灯座：量规A\应能插入灯座，直到X面接触到灯座表面；a）
量规\B\应能插人灯座，直到X面接触到灯座表面。这时电路应接通，量规“C\应插人灯座，直到X面接触到灯座表面，这时电路应不接通。对带有刚性触点的灯座：
量规\B”插入灯座，直到被止住，这时电路应接通，但量规X面不应和灯座表面接触a)
量规C捕入灯座，直到X面接触到灯座表面，这时电路应不接通。灌花
稻润角0.5×45
K向规图
图9启动器座的量规\A”,“B\和触点接触性的量规\C\表9
尺寸代号
量规A
量规B
量规C
尺寸代号
单规A
量规 B
目的：检验最大和最小脚距的启动器与座的配合，和触点的接触性能。站
量规C
使用：“A\、“B”、“C”量规均应能平滑的进人座内，量规A还可用来作扭力试验。旋入和出灯座时其扭力应在 0.05~0.3 N·m之间,量规C进入正常使用位置后线路中的指示灯应点亮。GB 13261—91
图 10G23灯座的量规\A
尺寸代号
注，1）该尺在距基准面N1处测量。2）该尺寸在距基谁面 N处测量。GB 13261—91
尺寸代号
0, 02
目的;在灯头的插脚直径,插脚中心距和中间芯柱均为最大尺寸的情说下,检验G 23 灯座中的量大插入力和最大拔出力。
检验：灯座应使量规插入，插入力不应超过50N。量规全部插入灯座后，拔出量规的量大拔出力不应超过 40 N。
GB 13261—91
图 11G 23 灯座的量规\B
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
