GB/T 13576.1-1992锯齿形(3°,30°)螺纹 牙型

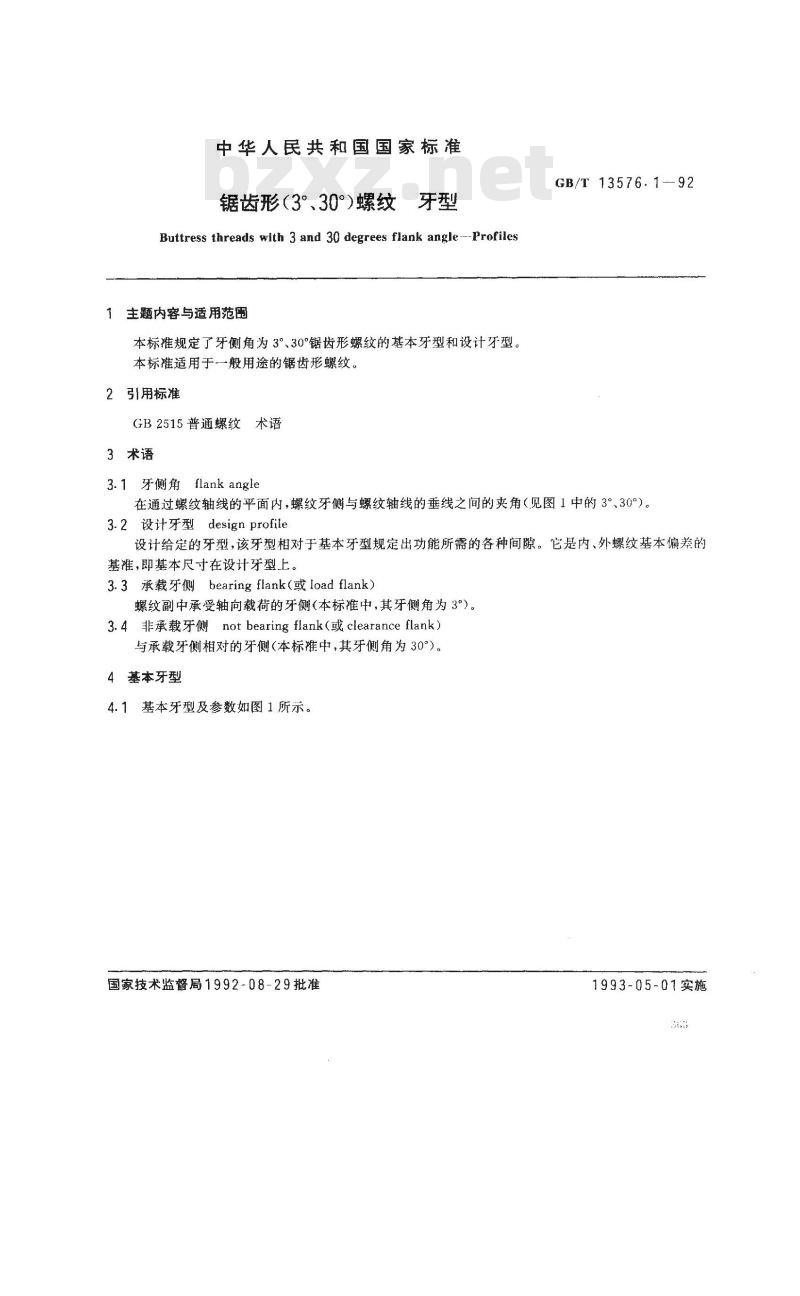

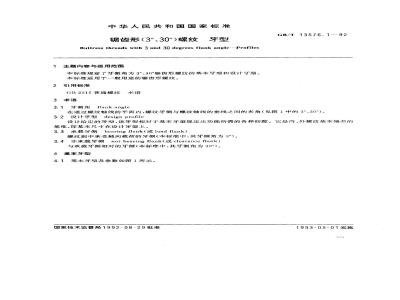

中华人民共和国国家标准
锯齿形（3°、30°）螺纹牙型
Buttress threads with 3 and 30 degrees flank angle --Profiles主题内容与适用范围
本标准规定了牙侧角为3°、30°锯齿形螺纹的基本牙型和设计牙型。本标准适用于一般用途的锯齿形螺纹。2引用标准
GB2515普通螺纹术语
3术语
GB/T13576.1-92
3.1牙侧角flank angle
在通过螺纹轴线的平面内，螺纹牙侧与螺纹轴线的垂线之间的夹角（见图1中的3°、30°）。3.2设计牙型 design profile
设计给定的牙型，该牙型相对于基本牙型规定出功能所需的各种间隙。它是内、外螺纹基本偏差的基准，即基本尺寸在设计牙型上。3.3承载牙侧bearing flank（或load flank）螺纹副中承受轴向载荷的牙侧(本标中，其牙侧角为3°）。3.4非承载牙侧notbearing flank（或clearance flank）与承载牙侧相对的牙侧（本标推中，其牙侧角为30°)。4基本牙型
4.1基本牙型及参数如图1所示。国家技术监督局1992-08-29批准1993-05-01实施
图中：D
-内螺纹大径；
0.263841F
GB/T 13576.192
0.263841P

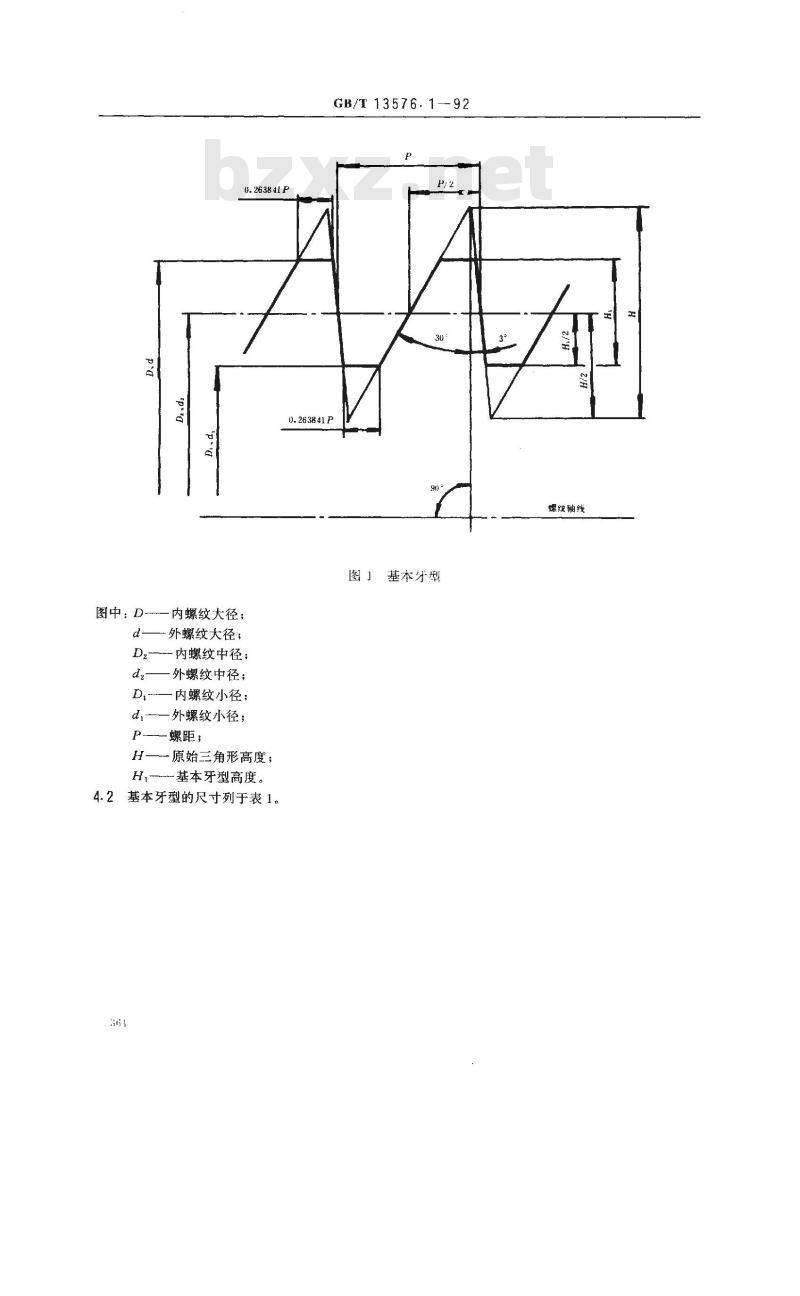

图」基本牙型
d—外螺纹大径；
D,--内螺纹中径；
-外螺纹中径；
D,—内螺纹小径；
d,——外螺纹小径；
P螺距;
H—原始三角形高度；
H,基本牙型高度。

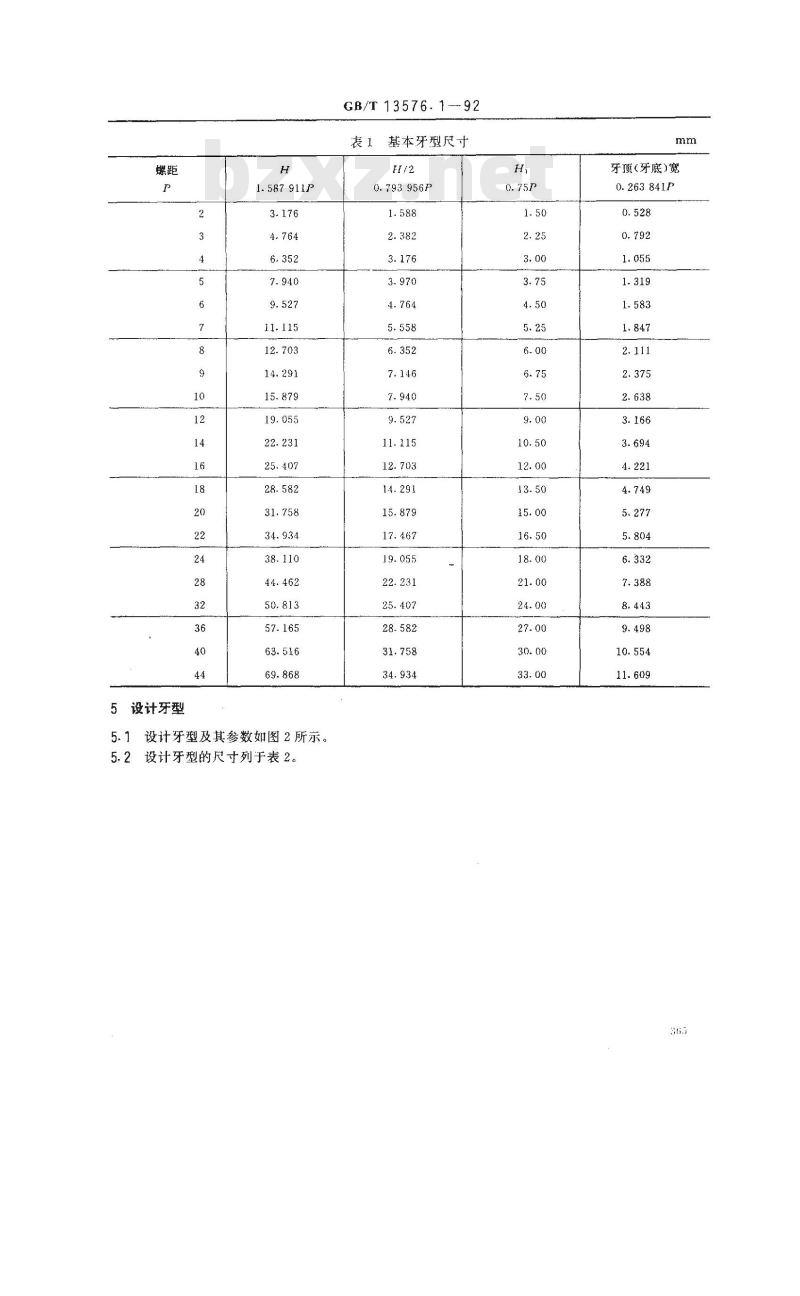

4.2基本牙型的尺寸列于表1。
螺纹轴线
5设计牙型
1.587911P
5.1设计牙型及其参数如图2所示。5.2设计牙型的尺寸列于表2。
GB/T13576.1-92
基本牙型尺寸
0.793956P
牙顶(牙底)宽
0.263841P
图甲：H,0.75P;
a.=0.117767P;
GB/T 13576. 1-92

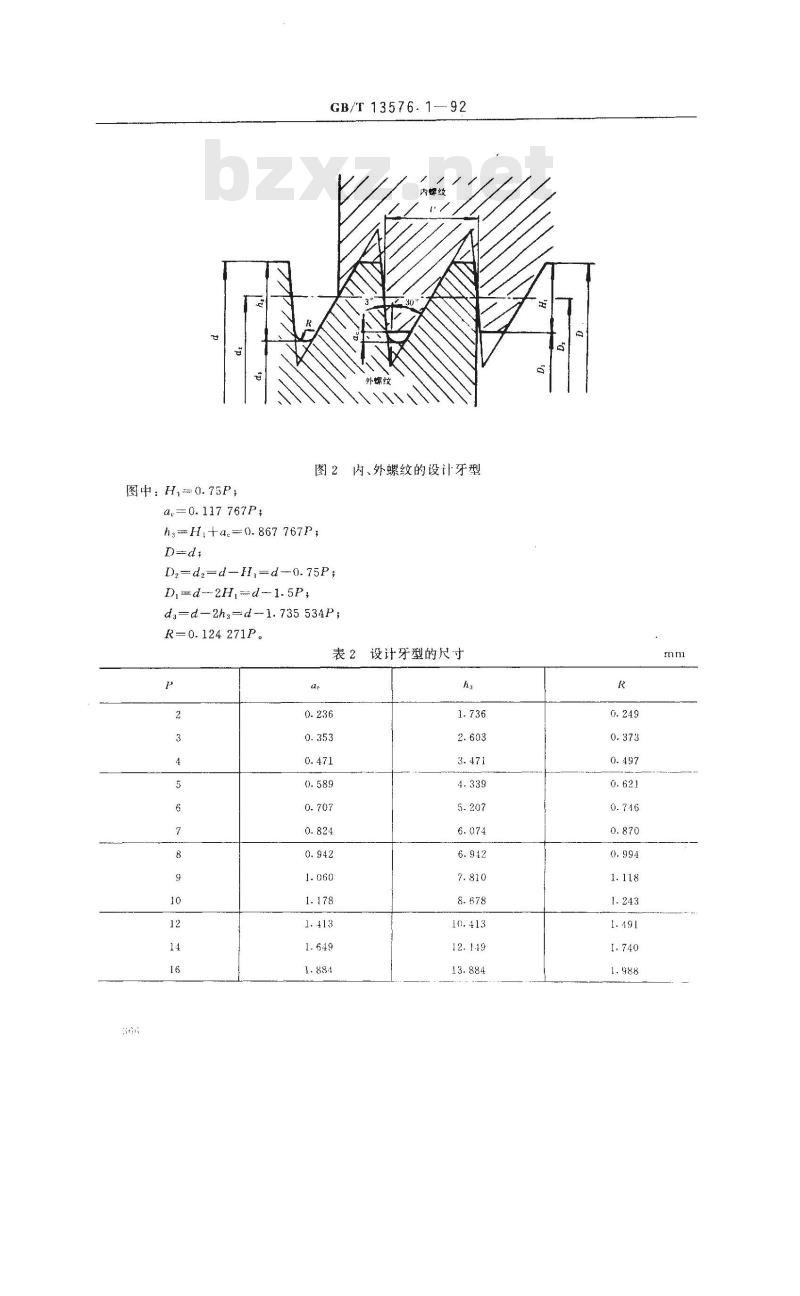

图2内、外螺纹的设计牙型
hsHi+a=0.867767P;
D, -d2 =d-H,=d --0. 75P ;
D,d--2H,d--1.5P;
ds=d-2hs=d-1.735534P;
R=0. 124 271P。
表2设计牙型的尺寸
附加说明：
GB/T13576.1 -92

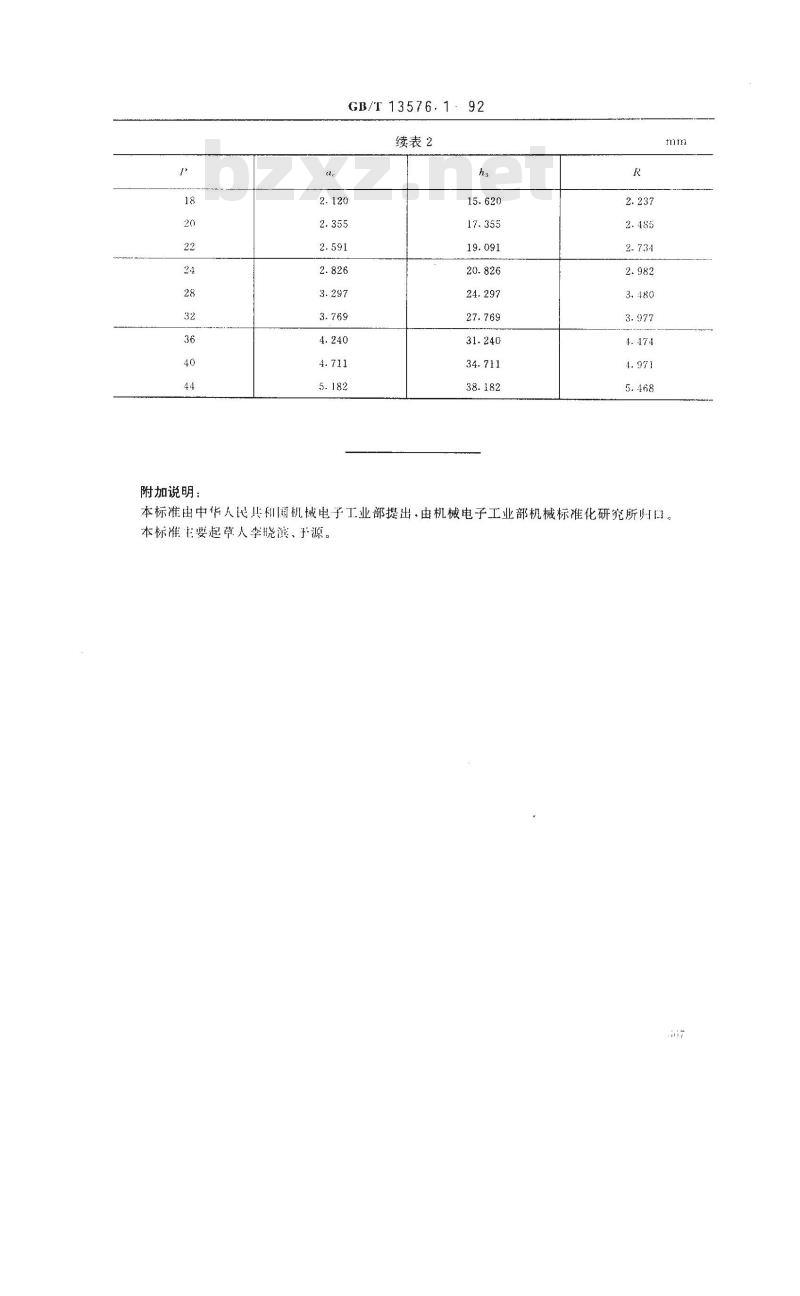

续表2
本标准由中华人民共和国机械电子工业部提出，由机械电子工业部机械标化研究所州口。本标准主要起草人李晓滨、于源。
