GB/T 13576.4-1992锯齿形(3°,30°)螺纹 公差

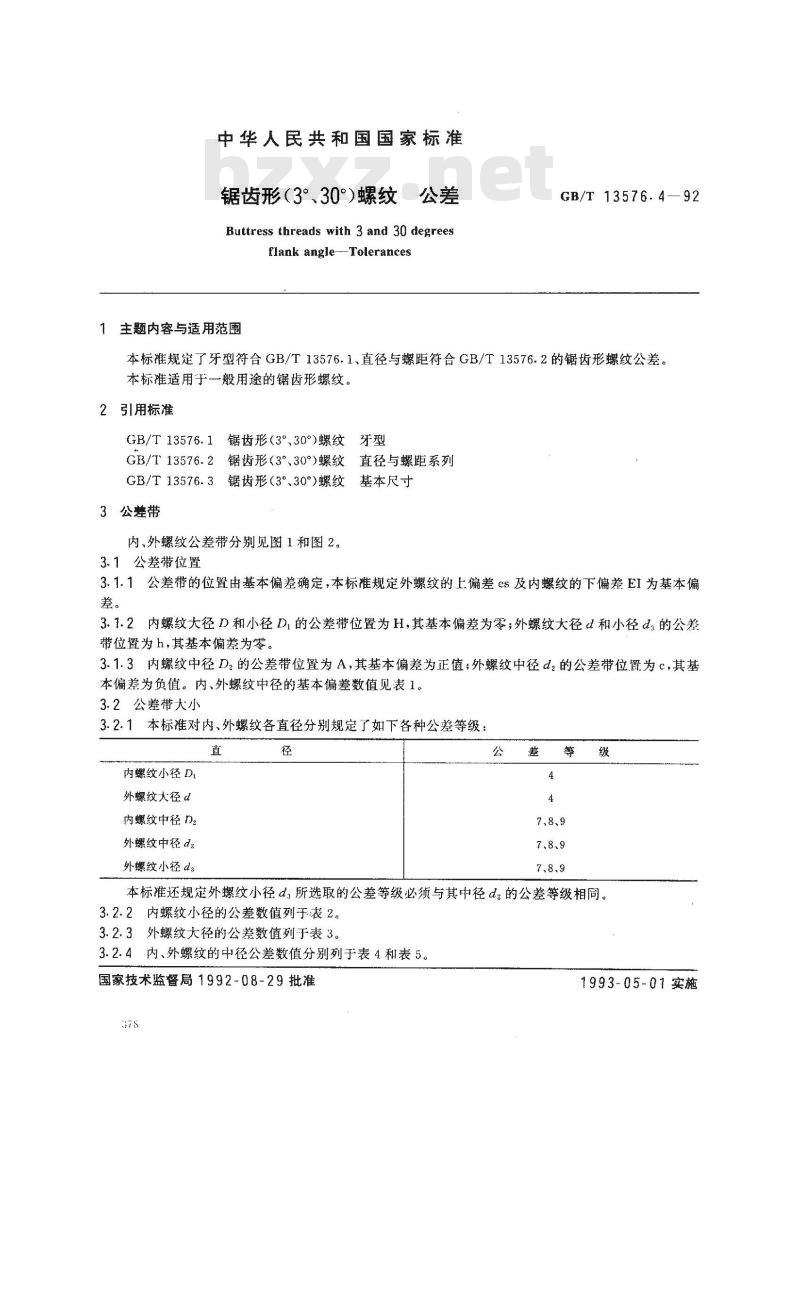

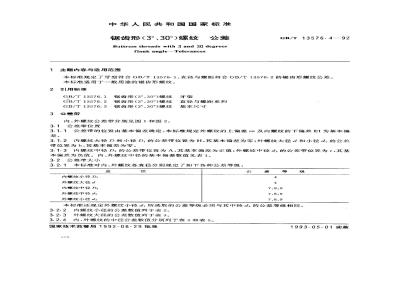

中华人民共和国国家标准
锯齿形（3°、30°）螺纹公差
Buttress threads with 3 and 30 degreesflank angle-Tolerances
1主题内容与适用范围
GB/T13576.4—92
本标准规定了牙型符合GB/T13576.1、直径与螺距符合GB/T13576.2的锯齿形螺纹公差。本标准适用于一般用途的锯齿形螺纹。2引用标准
GB/T13576.1锯齿形（3°、30°)螺纹牙型GB/T13576.2锯齿形（3°、30°)螺纹直径与螺距系列
GB/T13576.3锯齿形（3°、30°)螺纹基本尺寸3公差带
内、外螺纹公差带分别见图1和图2。3.1公差带位置
3.1.1公差带的位置由基本偏差确定，本标准规定外螺纹的上偏差es及内螺纹的下偏差EI为基本偏差。
3.1.2内螺纹大径D和小径D的公差带位置为H,其基本偏差为零；外螺纹大径d和小径d：的公差带位置为h，其基本偏差为零。
3.1.3内螺纹中径D，的公差带位置为A，其基本偏差为正值；外螺纹中径d2的公差带位置为c，其基本偏差为负值。内、外螺纹中径的基本偏差数值见表1。3.2公差带大小
3.2.1本标准对内、外螺纹各直径分别规定了如下各种公差等级：直
内螺纹小径D
外螺纹大径d
内螺纹中径D2
外螺纹中径d
外螺纹小径d3
本标准还规定外螺纹小径d:所选取的公差等级必须与其中径d2的公差等级相同。3.2.2内螺纹小径的公差数值列于表2。3.2.3外螺纹大径的公差数值列于表3。3.2.4内、外螺纹的中径公差数值分别列于表4和表5。国家技术监督局1992-08-29批准7S
1993-05-01实施
GB/T13576.4—92
3.2.5外螺纹小径的公差数值列于表6。4旋合长度
4.1本标准按公称直径和螺距的大小将旋合长度分为N、L两组。N代表中等旋合长度，L代表长旋会长度。
4.2旋合长度的数值列于表7。
设计牙型
图中：D——内螺纹大径；
D,内螺纹中径；
D,——内螺纹小径；
Tp内螺纹小径公差；
Tp-—内螺纹中径公差；
P螺距；
中径基本偏差。

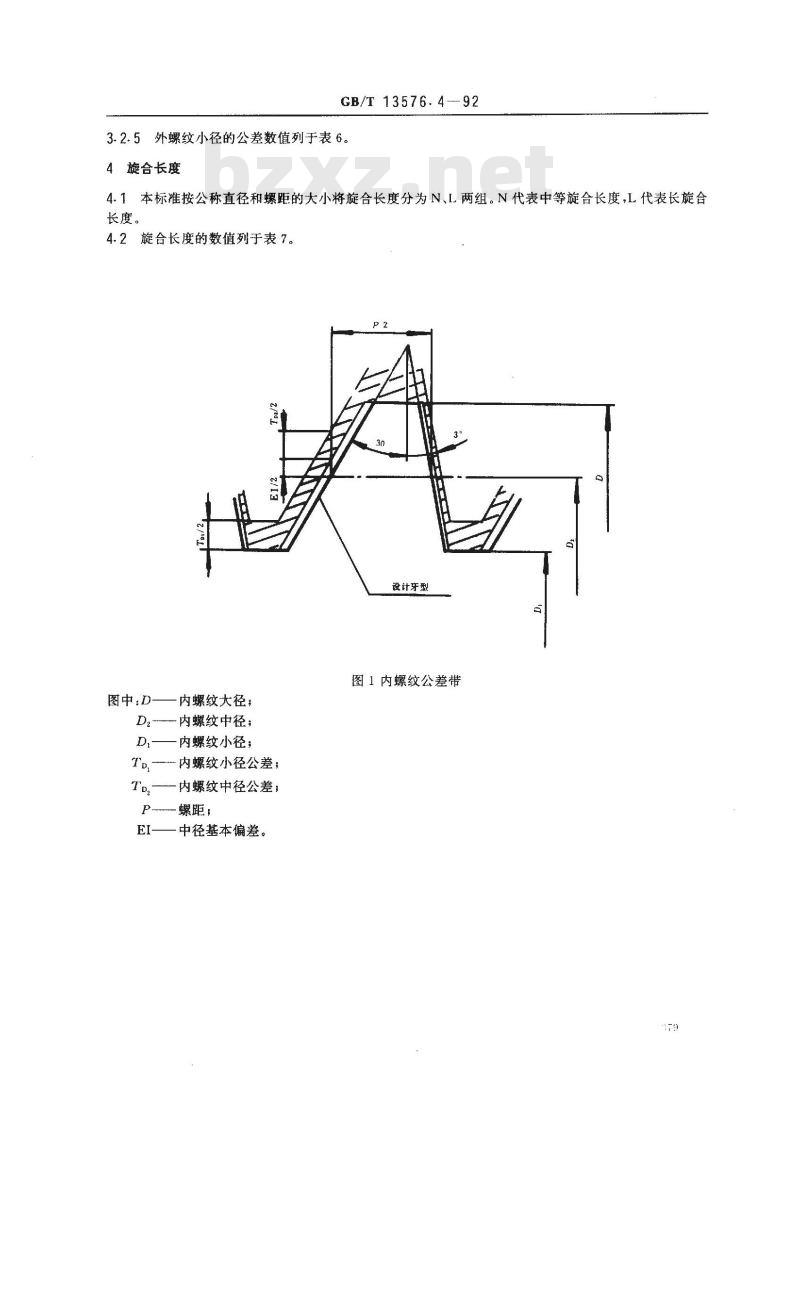

图1内螺纹公差带
外螺纹大径，
图中;d-
d2—-外螺纹中径：
d——-外螺纹小径，
Ta——外螺纹大径公差
Ta2——-外螺纹中径公差：
一外螺纹小径公差；
螺距，
es—-中径基本偏差。
GB/T 13576.4—92

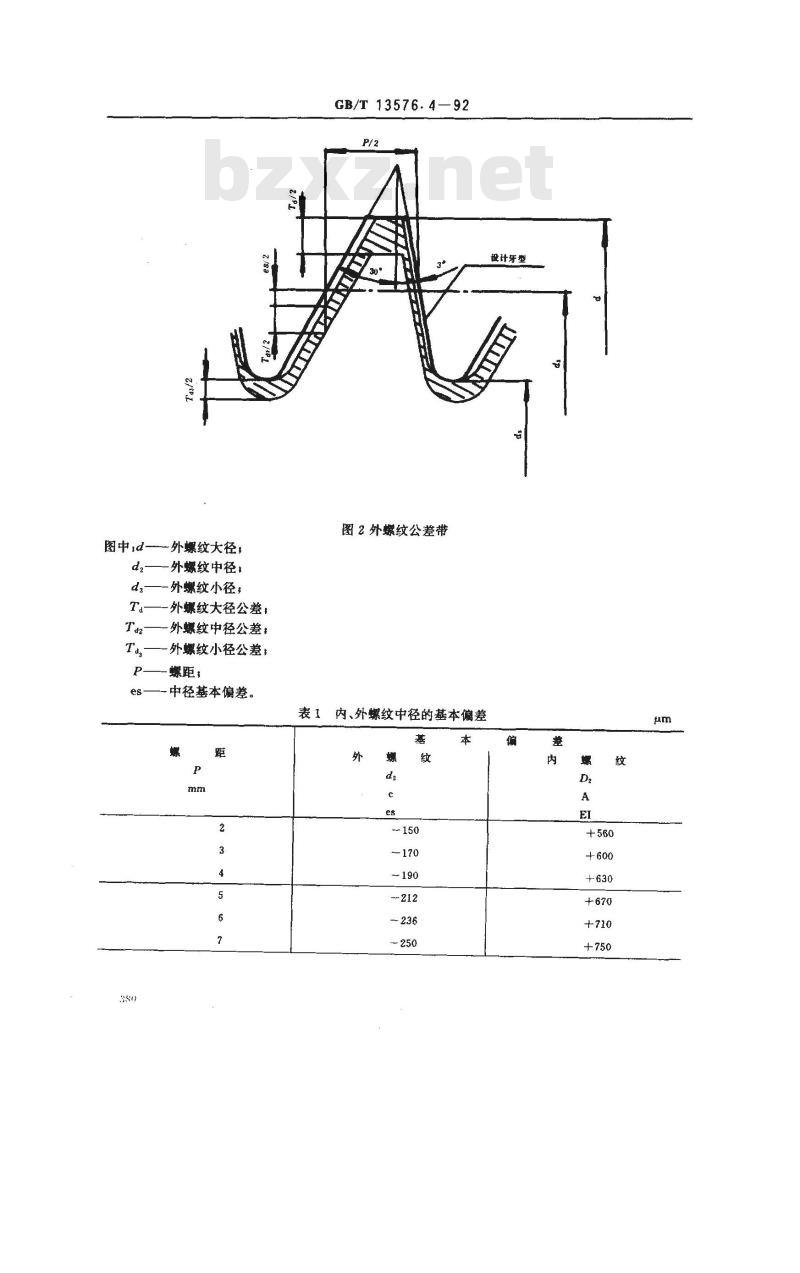

图2外螺纹公差带
表1内、外螺纹中径的基本偏差
GB/T 13576.4—92

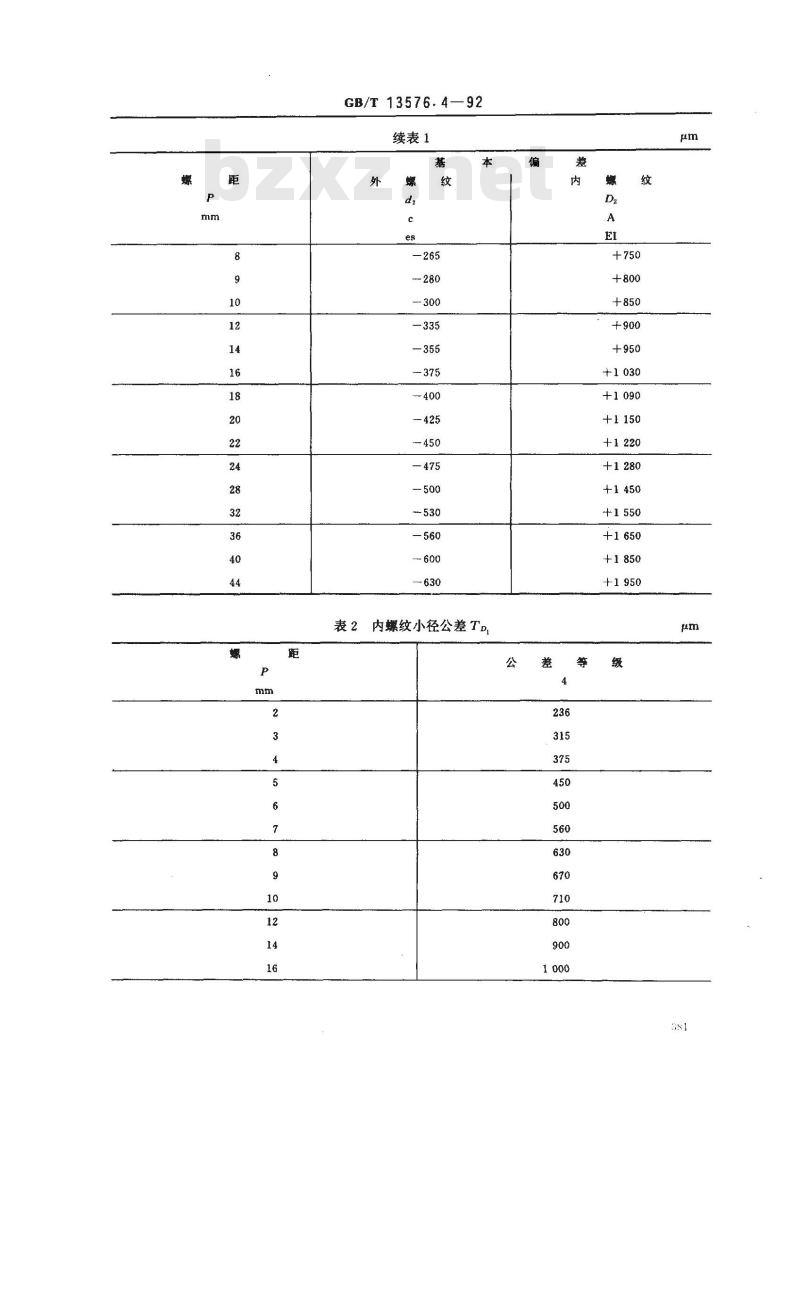

续表1
2内螺纹小径公差Tp
GB/T 13576. 4--92

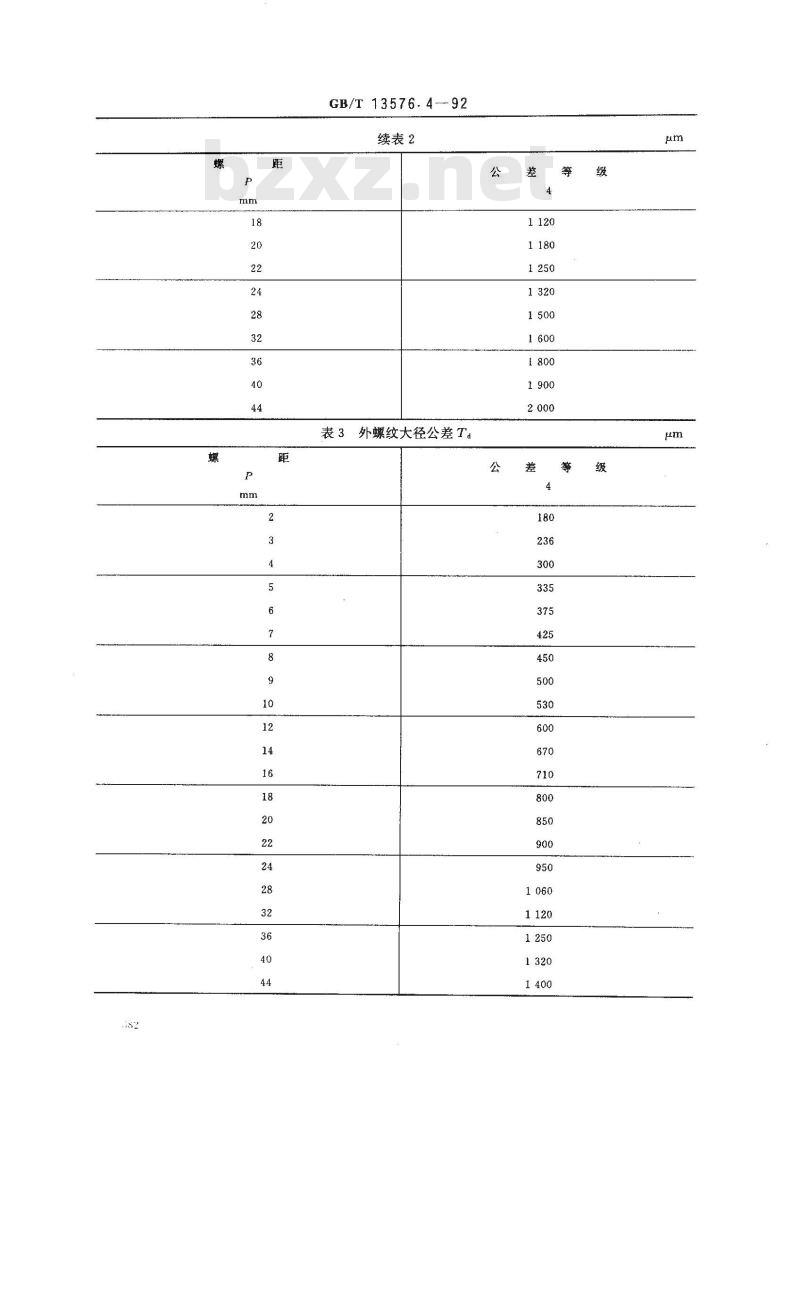

续表2
表3外螺纹大径公差Ta
GB/T 13576.4--92
表4内螺纹中径公差TD
GB/T 13576. 4 -- 92
续表4
表5外螺纹中径公差Ta，
GB/T 13576.4—92
续表5
GB/T 13576.4—92
表6外螺纹小径公差Ta
GB/T 13576.4--92
续表6
螺纹旋合长度
旋合长度组
GB/T 13576. 4—92
续表？
旋合长度组
5多线螺纹
GB/T13576.4-92
5.1多线螺纹的顶径公差与单线螺纹相同。5.2多线螺纹的中径公差是在单线螺纹中径公差的基础之上按线数不同分别乘以一系数而得，各种不同线数的系数见表8。
6螺纹标记
锯齿形螺纹的标记是由锯齿形螺纹代号、公差带代号及旋合长度代号组成。6.1锯齿形螺纹代号见GB/T13576.2的规定。6.2锯齿形螺纹的公差带代号只标注中径公差带、5
6.3当旋合长度为N组时，不标注旋合长度代号。当旋合长度为L组时，应将组别代号L写在公差带代号的后面，并用-\隔开。特殊需要时可用具体旋合长度数值代替组别代号L。6.4螺纹副的公差带要分别注出内、外螺纹的公差带代号。前面的是内螺纹公差带代号，后面的是外螺纹公差带代号，中间用斜线分开。6.5标记示例
内螺纹：B40×7-7A
外螺纹：B40×7-7c
左旋外螺纹：B40×7LH-7c
螺纹副：B40×7-7A/7c
旋合长度为L组的多线螺纹：B40×14(P7)-8c-L旋合长度为特殊需要时的螺纹，B40×7-7c-140爆纹精度与公差带的选用
7.1本标准对锯齿形螺纹规定了中等和粗糙两种精度，其选用原则是：中等：一般用途，
粗糙：对精度要求不高时采用。般情况下应该选用表9规定的螺纹公差带。7.2
表 9内、外螺纹选用公差带
